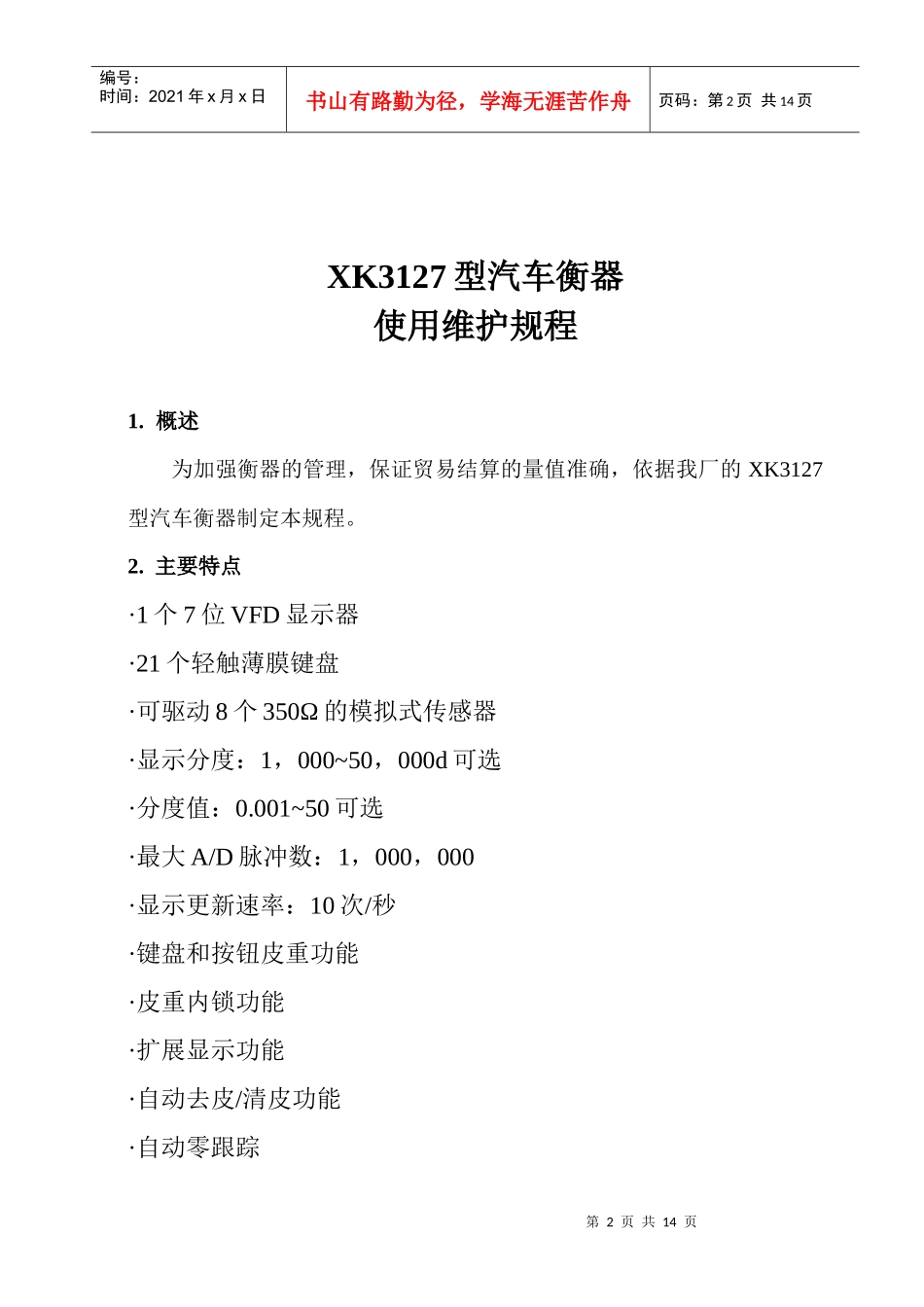

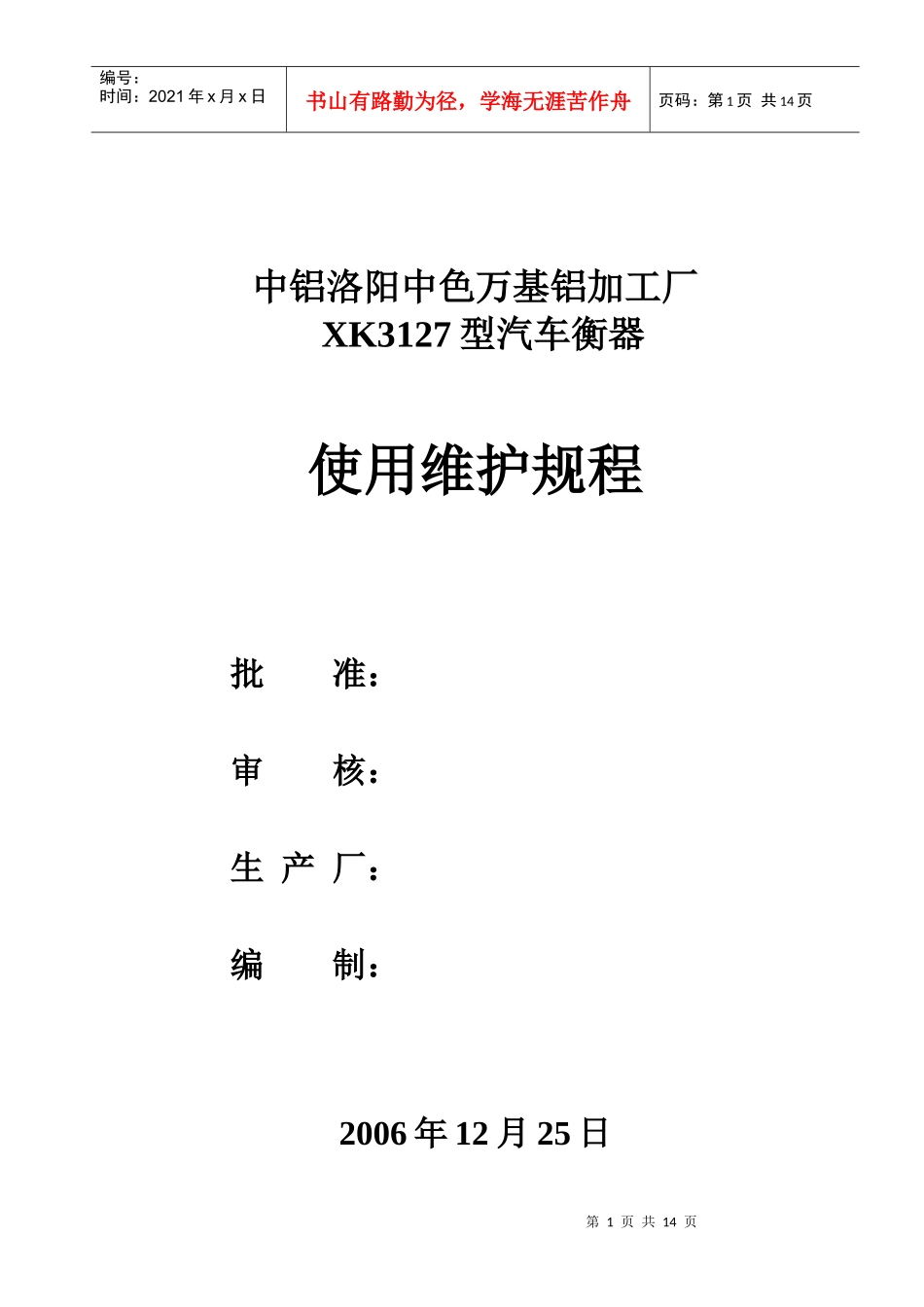

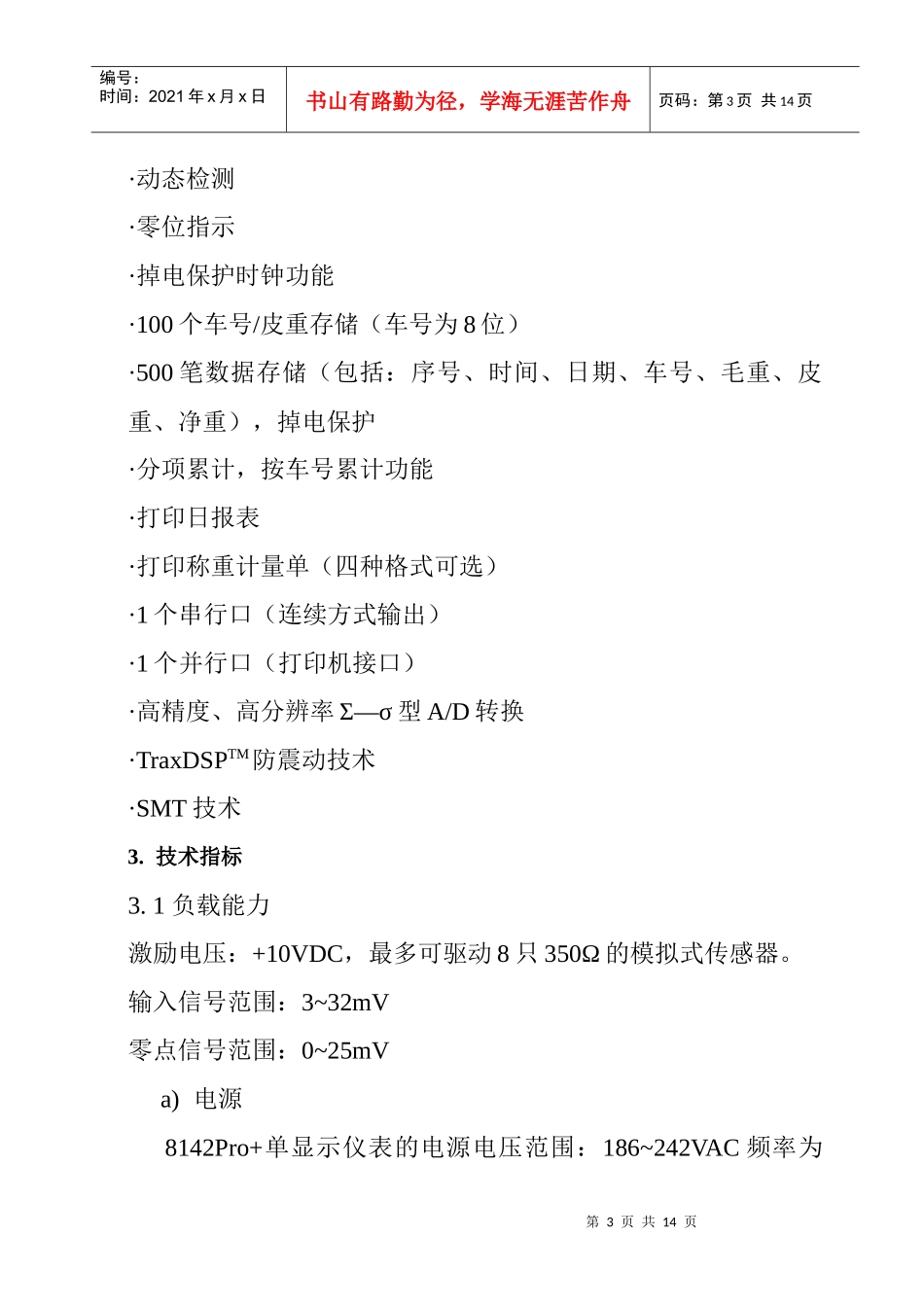

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页中铝洛阳中色万基铝加工厂XK3127型汽车衡器使用维护规程批准：审核：生产厂：编制：2006年12月25日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页XK3127型汽车衡器使用维护规程1.概述为加强衡器的管理，保证贸易结算的量值准确，依据我厂的XK3127型汽车衡器制定本规程。2.主要特点·1个7位VFD显示器·21个轻触薄膜键盘·可驱动8个350Ω的模拟式传感器·显示分度：1，000~50，000d可选·分度值：0.001~50可选·最大A/D脉冲数：1，000，000·显示更新速率：10次/秒·键盘和按钮皮重功能·皮重内锁功能·扩展显示功能·自动去皮/清皮功能·自动零跟踪第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页·动态检测·零位指示·掉电保护时钟功能·100个车号/皮重存储（车号为8位）·500笔数据存储（包括：序号、时间、日期、车号、毛重、皮重、净重），掉电保护·分项累计，按车号累计功能·打印日报表·打印称重计量单（四种格式可选）·1个串行口（连续方式输出）·1个并行口（打印机接口）·高精度、高分辨率Σ—σ型A/D转换·TraxDSPTM防震动技术·SMT技术3.技术指标3.1负载能力激励电压：+10VDC，最多可驱动8只350Ω的模拟式传感器。输入信号范围：3~32mV零点信号范围：0~25mVa)电源8142Pro+单显示仪表的电源电压范围：186~242VAC频率为第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页49Hz~63Hz。最大功耗12瓦。电源线从电源插头直接插入。8142Pro+单显示仪表需要良好的接地线。8142Pro+单显示仪表不可与电机、继电器或加热器等易产生电源噪声的设备共同一个电源。3.3显示器和键盘8142Pro+单显示仪表的外壳为锌合金压铸件。显示器为1个7位断码荧光管显示器。键盘为21个薄膜轻触按键。3.4温度和湿度使用温度为-10~40℃℃，湿度为10％~95％，不冷凝。存贮温度为-40~60℃℃，湿度为10％~95％，不冷凝。3.5外形尺寸3.6型号命名规则8142Pro+单显示仪表的命名规则：8142Pro+称重显示仪型号命名规则第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页例：8142Pro+单显示：PRGN-1007-023PRGNXXXXXXX型号PCB类型备用市场显示器个数市场PR-8142Pro+G-通用外壳N-段码显示1-标准型2-用于复合型防爆秤00-国内3-出口7-单显示8-双显示023-中国4．基本操作4.1开机当8142pr+单显示仪表接通电源后，仪表显示全亮，然后显示软件版本号“128532”，“L.X.X“（XX为软件版本号）。然后将进行一系列的自检，若一切正常，仪表将回到正常显示状态。4.2清零功能按键显示（H：显示器，C：光标）H：“10”kgC：“毛重”“清零”H：“00”kgC：“零位”、“毛重”注意：1：在“动态”光标亮时不能进行清零操作。2：清零范围应小于规定的范围。4.3皮重功能·去皮在毛重显示状态下按“去皮“键，仪表将显示重量值作为皮重值存储，同时仪表显示净重零值，净重光标亮。按键显示（H：显示器，C：光标）第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页H：“10”kgC：“毛重”“去皮”H：“00”kgC：“净重”注意：在“动态”光标亮时不能进行去皮操作。或直接按数字键输入已知的去皮值，然后再按“去皮”键。按键显示（H：显示器，C：光标）H：“100”kgC：“毛重”“60”+“去皮”H：“40”kgC：“净重”·清皮在净重状态下按“清除”键，仪表将清除皮重值。净重光标亮。按键显示（H：显示器，C：光标）H：“00”kgC：“净重”“清除”H：“100”kgC：“毛重”4.4打印计量单（不存储数据）按键显示（H：显示器，C：光标）“确认/打印”H：“P--”kgC：“”打印称重计量单。（但不存储数据）注意：若不存储数据，则序号不递增。4.5时间日期设置在正常状态下按“日期/事件”键。按键先是（H：显示器，C：光标）“时间/日期”H：“98.02.01”C：“日期”显示日期为“98年02月01日...
