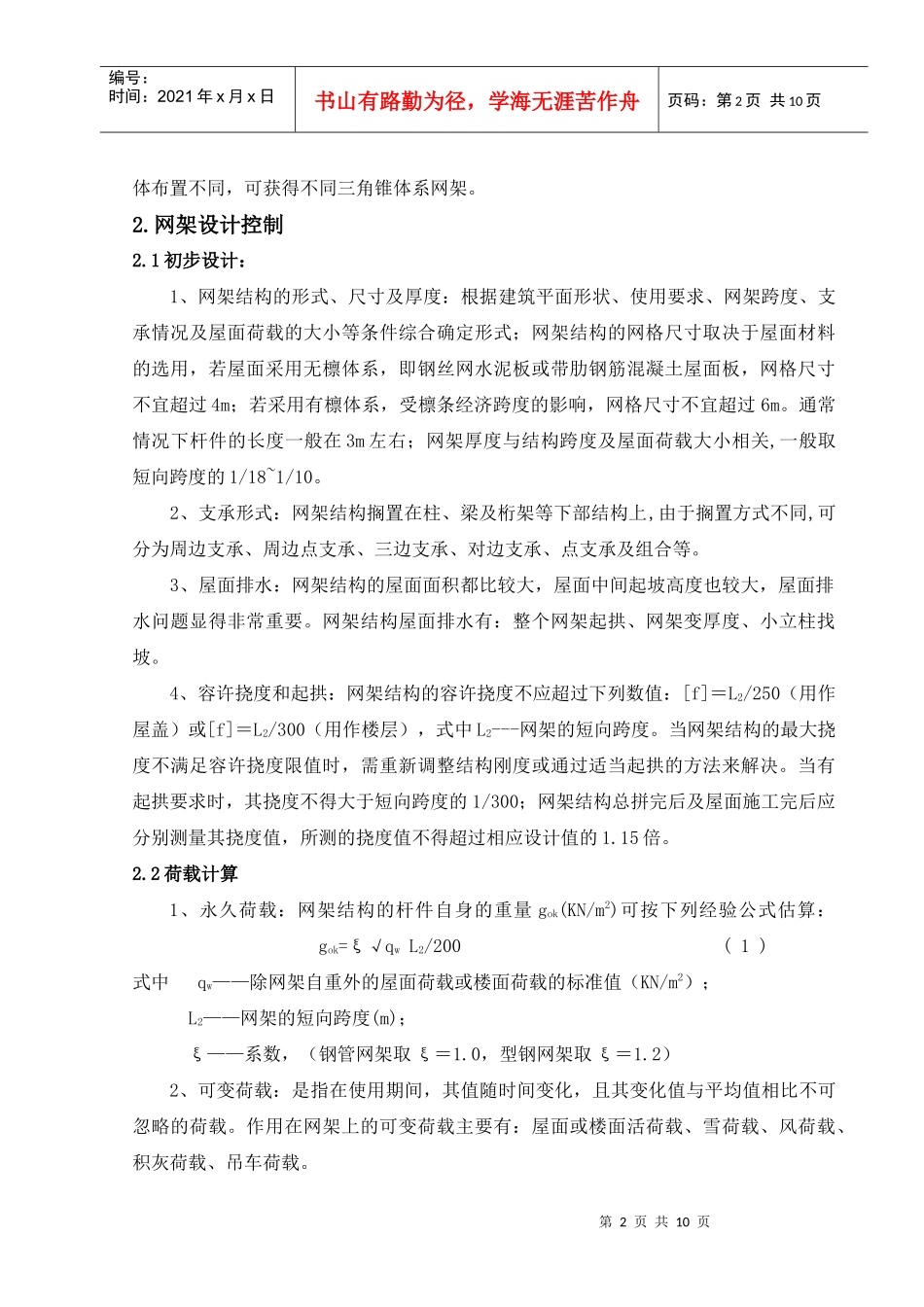

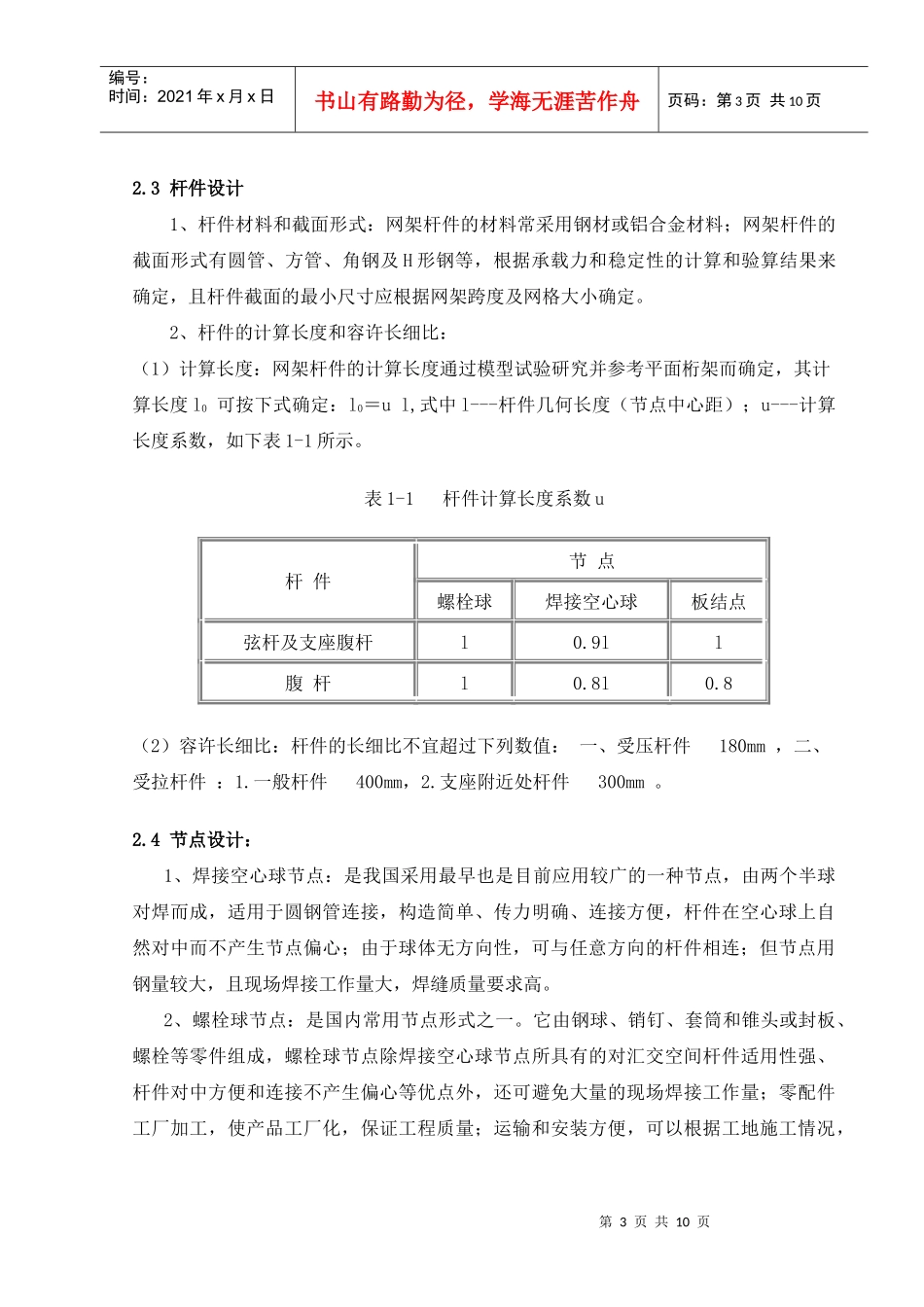

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页浅析网架工程质量控制华侨大学2001级工程管理班陈荣喜[摘要]介绍了目前应用最为广泛、发展最为迅速的空间网架结构，它是将杆件按一定规律布置，通过节点连接而形成的一种空间结构，具有重量轻、刚度大、抗震性能好和工业化程度高等优点，已广泛应用于大型体育场馆、展览馆和大柱网、大面积工业厂房等屋盖结构中，本文以福建省三明市三钢体育馆双层椭球面壳网架屋架为线索，进一步分析网架设计与施工的特点，归纳总结网架工程质量控制。[关键词]网架；荷载；杆件；节点1.概述自1964年我国建成第一个网架起，近30年特别是近十几年，网架的应用与发展更为迅猛。从大、承重结构到装饰结构，广泛采用网架结构，在国际上引起了极大的重视并被誉为“网架大国”。我国尤其是网架行业已是我国建造行业的一个重要行业，为国家建设事业的现代化和发展作出了重大贡献。网架结构的形式很多，从网格来分，可分为三大类，即交叉桁架体系、四角锥体系及三角锥体系。1、交叉桁架体系：由互相交叉的桁架组成，整个网架上下弦杆位于同一垂直平面内，并用同一平面内的腹杆将其连接起来。相互交叉的桁架有两向和三向的，两向交叉可以是正交（90。）和不正交（任意角度），三向交叉的交角为60。。2、四角锥体系：由许多四角锥按一定规律组成，组成的基本单元为倒置四角锥，网架上下弦平面均为方形网格，下弦节点位于上弦网格形心的投影线上，与上弦网格的四个节点用斜腹杆相连。若改变上、下弦错开的平移值或相对地旋转上、下弦杆，并适当抽去一些弦杆和腹杆，即可获得各种形式的四角锥网架。3、三角锥体系网架：由倒置的三角锥组成，组成的基本单元为三角锥，锥底的三条边即网架的上弦杆，棱边即为网架腹杆，锥顶用杆件相连即为网架的下弦杆，随锥第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页体布置不同，可获得不同三角锥体系网架。2.网架设计控制2.1初步设计：1、网架结构的形式、尺寸及厚度：根据建筑平面形状、使用要求、网架跨度、支承情况及屋面荷载的大小等条件综合确定形式；网架结构的网格尺寸取决于屋面材料的选用，若屋面采用无檩体系，即钢丝网水泥板或带肋钢筋混凝土屋面板，网格尺寸不宜超过4m；若采用有檩体系，受檩条经济跨度的影响，网格尺寸不宜超过6m。通常情况下杆件的长度一般在3m左右；网架厚度与结构跨度及屋面荷载大小相关,一般取短向跨度的1/18~1/10。2、支承形式：网架结构搁置在柱、梁及桁架等下部结构上,由于搁置方式不同,可分为周边支承、周边点支承、三边支承、对边支承、点支承及组合等。3、屋面排水：网架结构的屋面面积都比较大，屋面中间起坡高度也较大，屋面排水问题显得非常重要。网架结构屋面排水有：整个网架起拱、网架变厚度、小立柱找坡。4、容许挠度和起拱：网架结构的容许挠度不应超过下列数值：[f]＝L2/250（用作屋盖）或[f]＝L2/300（用作楼层），式中L2---网架的短向跨度。当网架结构的最大挠度不满足容许挠度限值时，需重新调整结构刚度或通过适当起拱的方法来解决。当有起拱要求时，其挠度不得大于短向跨度的1/300；网架结构总拼完后及屋面施工完后应分别测量其挠度值，所测的挠度值不得超过相应设计值的1.15倍。2.2荷载计算1、永久荷载：网架结构的杆件自身的重量gok(KN/m2)可按下列经验公式估算：gok=ξ√qwL2/200(1)式中qw——除网架自重外的屋面荷载或楼面荷载的标准值（KN/m2）；L2——网架的短向跨度(m)；ξ——系数，（钢管网架取ξ＝1.0，型钢网架取ξ＝1.2）2、可变荷载：是指在使用期间，其值随时间变化，且其变化值与平均值相比不可忽略的荷载。作用在网架上的可变荷载主要有：屋面或楼面活荷载、雪荷载、风荷载、积灰荷载、吊车荷载。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.3杆件设计1、杆件材料和截面形式：网架杆件的材料常采用钢材或铝合金材料；网架杆件的截面形式有圆管、方管、角钢及H形钢等，根据承载力和稳定性的计算和验算结...
