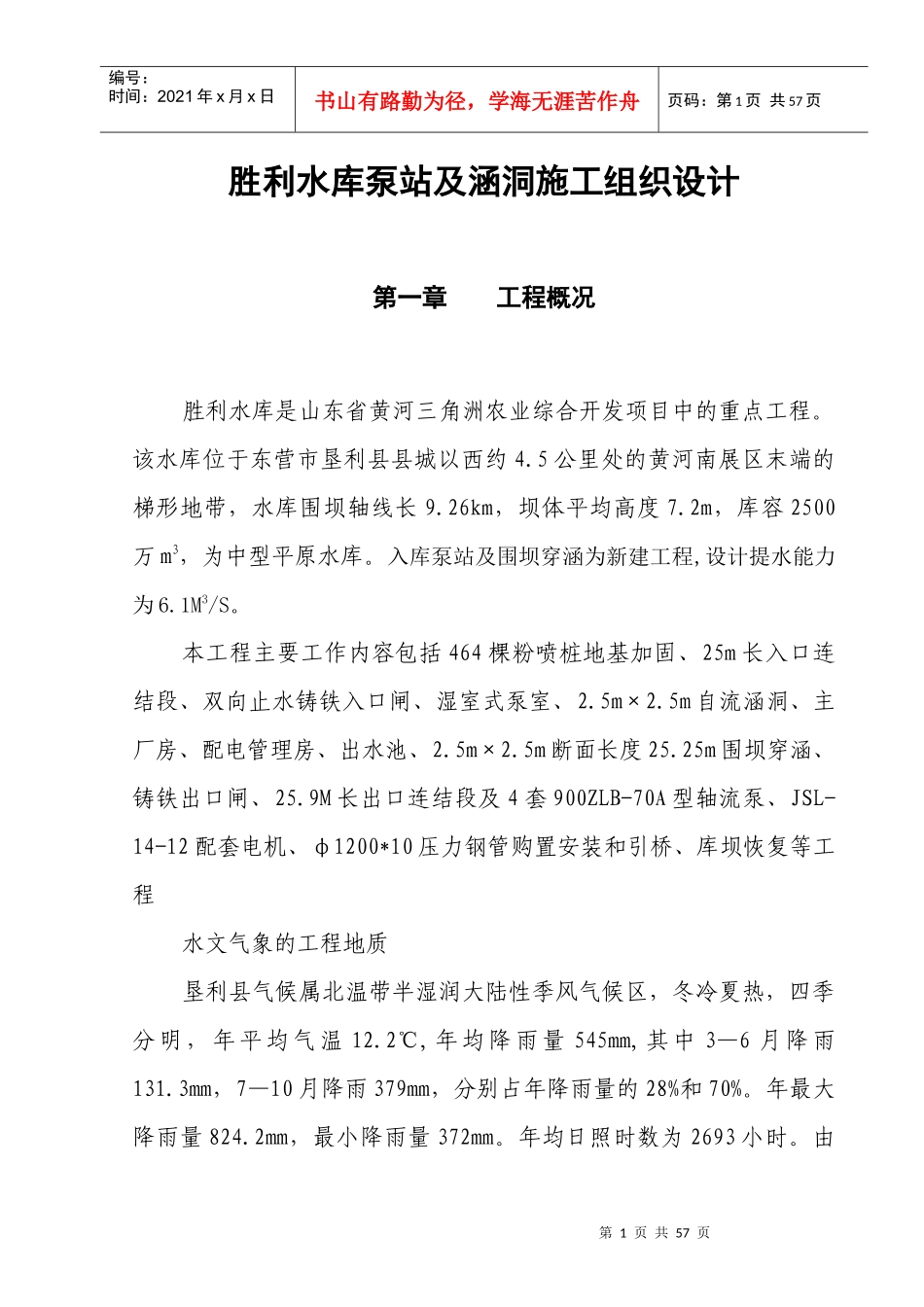

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页胜利水库泵站及涵洞施工组织设计第一章工程概况胜利水库是山东省黄河三角洲农业综合开发项目中的重点工程。该水库位于东营市垦利县县城以西约4.5公里处的黄河南展区末端的梯形地带，水库围坝轴线长9.26km，坝体平均高度7.2m，库容2500万m3，为中型平原水库。入库泵站及围坝穿涵为新建工程,设计提水能力为6.1M3/S。本工程主要工作内容包括464棵粉喷桩地基加固、25m长入口连结段、双向止水铸铁入口闸、湿室式泵室、2.5m×2.5m自流涵洞、主厂房、配电管理房、出水池、2.5m×2.5m断面长度25.25m围坝穿涵、铸铁出口闸、25.9M长出口连结段及4套900ZLB-70A型轴流泵、JSL-14-12配套电机、φ1200*10压力钢管购置安装和引桥、库坝恢复等工程水文气象的工程地质垦利县气候属北温带半湿润大陆性季风气候区，冬冷夏热，四季分明，年平均气温12.2℃,年均降雨量545mm,其中3—6月降雨131.3mm，7—10月降雨379mm，分别占年降雨量的28%和70%。年最大降雨量824.2mm，最小降雨量372mm。年均日照时数为2693小时。由第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页于四季变化大，致使本地区旱涝、霜冻、大风、冰雹及春、秋季低温等自然灾害频繁发生，冬春干旱、夏季雨涝、晚秋又旱的特点极为显著。东部沿海的东北大风，常引起海水倒灌，盐碱内伸。东、南、北围坝坝基工程地质条件在钻井勘探揭示深度范围内，坝基土层自上而下大致可分为4层，各土层分布特征规律如下：①层人工填土，为油田五号水库西堤及现南展堤，五号水库西堤主要成分为壤土，夹粘土薄层，层厚约4.5m，现南展堤身主要成分为砂壤土，夹少量壤土和粘土，层厚约6.5m，分布稳定。②层砂壤土，表层含植物根系，层厚3—6.2m，一般4.5—5.5m，层底标高平均4.0—6.0m，为黄河冲积层，局部夹（2—1）壤土层。③层壤土，软塑，局部可塑，土质粘性较小，粘粒含量较高，层厚0.5—4.1m，一般2.0—3.0m，层底标高平均2.0—3.0m，为黄河冲积层。④层砂壤土，为海陆交互相沉积层，粘性不均，软硬不一，钻探深度范围内未揭穿，富含腹足类及辩鳃类化石及少量灰质结核。西围坝坝基工程地质条件为①层素填土，棕黄色，较均匀，以砂壤土为主，杂粘土，干—潮湿，硬塑—坚硬。②层砂壤土，以重粉砂壤土为主，不均匀，具层理，夹壤土及粘土微薄层，局部粘粒含量偏高，层厚5.40—7.65m（不包括亚层厚度，下同）平均6.62m。③层粘土，揭露深度内，该层层厚0.7—3.7m，平均1.72m。④层砂壤土以重粉质砂壤土为主，夹壤土薄层，底部砂粒含量较高，该层层厚第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页1.0—3.9m，平均2.61m，⑤层极细砂，夹壤土及粘土微薄层，局部为细砂层，含较多螺壳及贝壳碎片，呈松散状。该层在钻探深内未揭露。对外交通条件：胜利水库北侧距围坝200米为乡镇公路，水库南坝为通向县城的黄河大坝，距县城4.5公里。水库外部交通能满足施工需要。注：库坝恢复主要工作内容为：原坝顶清基，取土场表层清理；施工排水；垂直铺塑；坝体土方填筑；砼板预制；上游砼板护坡；坝顶防浪墙砌筑；观测设施及排水设施等。第二章组织机构说明、总体布置说明、施工准备1.现场组织机构说明1.1施工组织：1.1.1组织体系的建立：施工期间我单位将成立胜利水库入库泵站及围坝穿涵工程项目经理部，全面负责该工程的施工工作，实行项目施工管理。项目经理部享有生产、人事、经济调配权。项目经理部下设生产调度部、工程技术部、质量安全部、计划财务部、综合办公室等管理部门及土方施工队、粉喷桩施工队、浆砌砖石施工队、钢筋施工队、模板施工队、混第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页凝土施工队和设备安装施工队。详见组织机构。1.1.2施工机构人员的配置：本工程设项目经理、总工程师各1名。计划财务部：3人（部长1人，会计师2人）工程技术部：3人（部长1人，工程师2人）综合办公室：3人（主任1人，其它2人）质...
