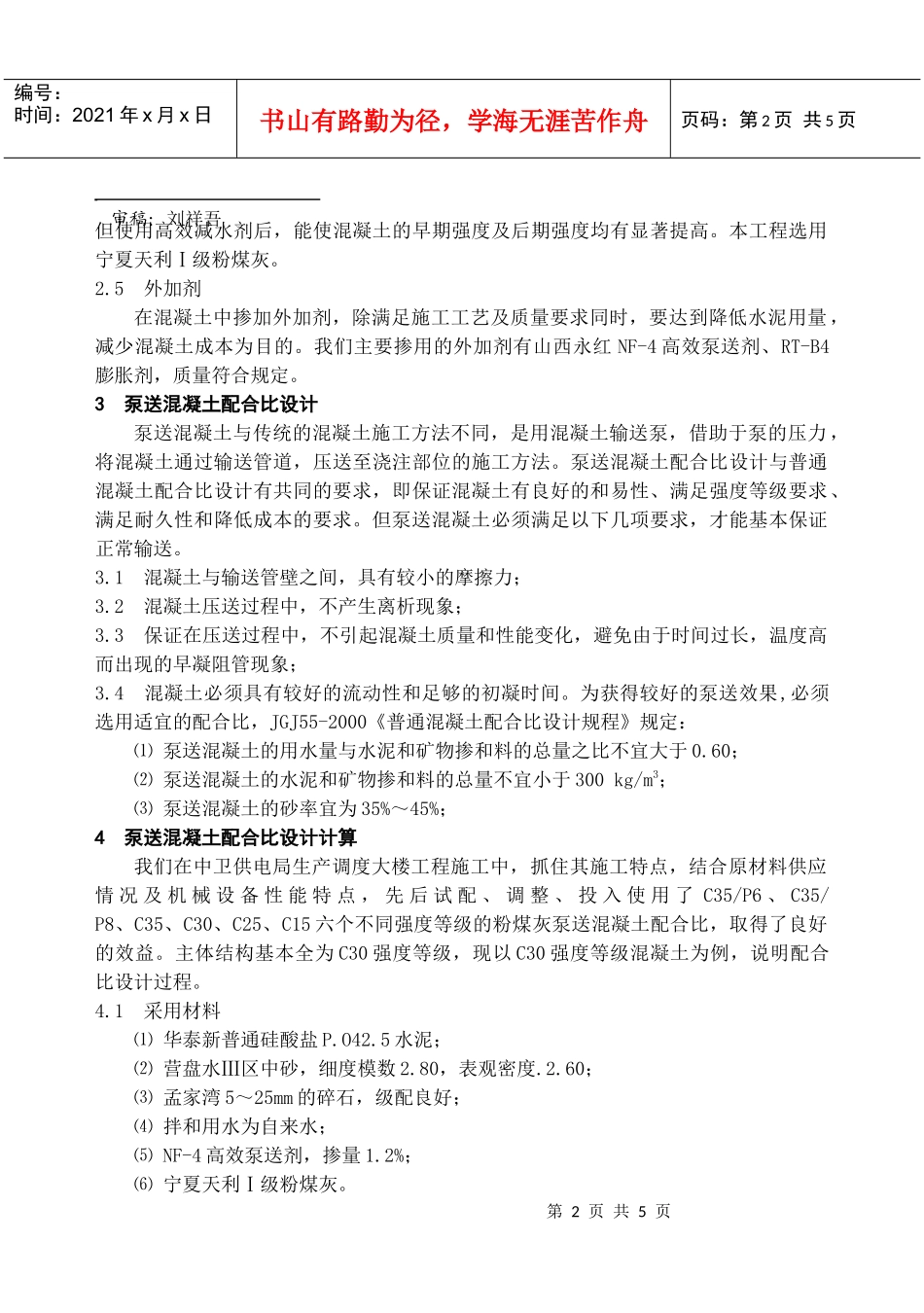

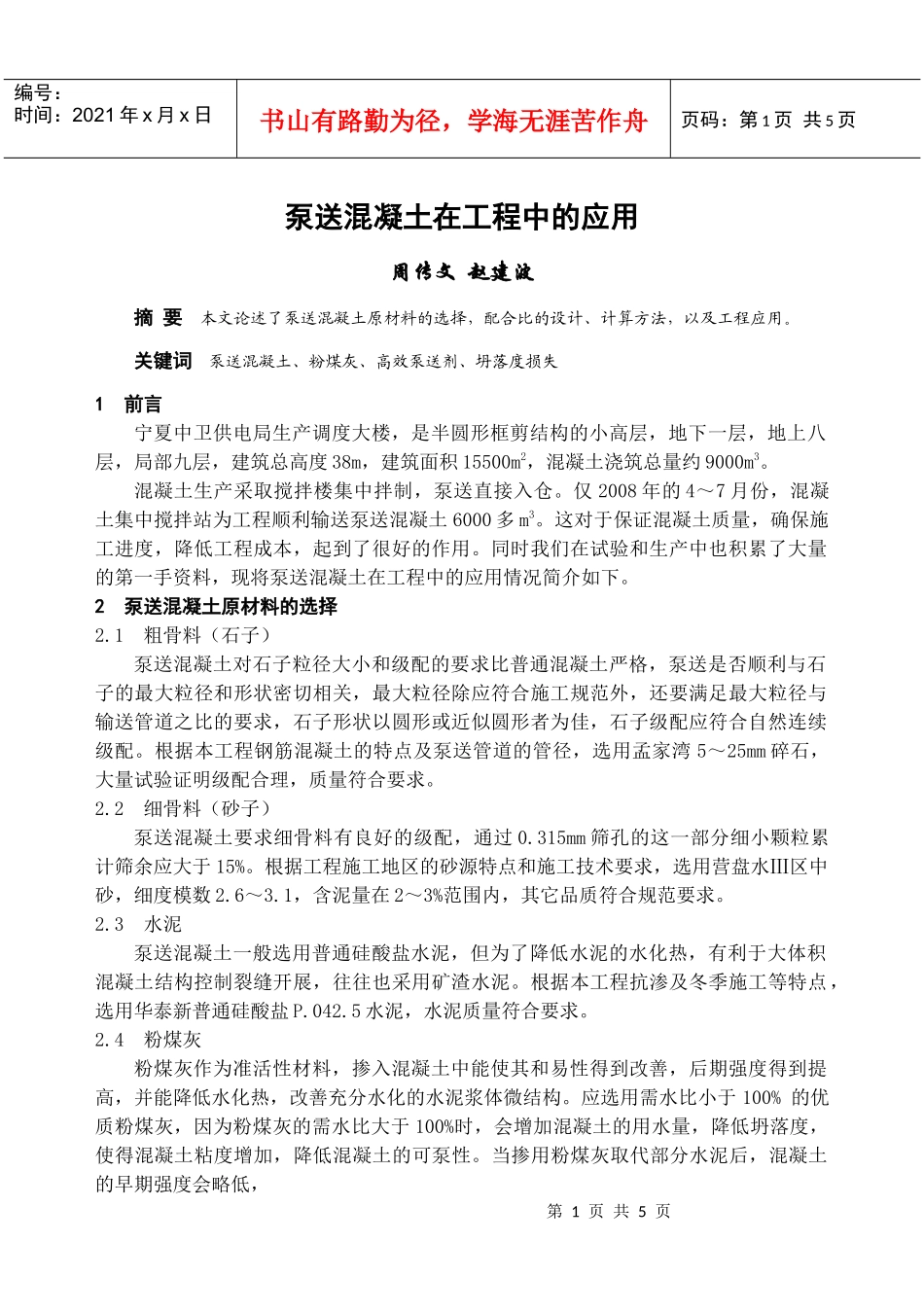

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页泵送混凝土在工程中的应用周传文赵建波摘要本文论述了泵送混凝土原材料的选择，配合比的设计、计算方法，以及工程应用。关键词泵送混凝土、粉煤灰、高效泵送剂、坍落度损失1前言宁夏中卫供电局生产调度大楼，是半圆形框剪结构的小高层，地下一层，地上八层，局部九层，建筑总高度38m，建筑面积15500m2，混凝土浇筑总量约9000m3。混凝土生产采取搅拌楼集中拌制，泵送直接入仓。仅2008年的4～7月份，混凝土集中搅拌站为工程顺利输送泵送混凝土6000多m3。这对于保证混凝土质量，确保施工进度，降低工程成本，起到了很好的作用。同时我们在试验和生产中也积累了大量的第一手资料，现将泵送混凝土在工程中的应用情况简介如下。2泵送混凝土原材料的选择2.1粗骨料（石子）泵送混凝土对石子粒径大小和级配的要求比普通混凝土严格，泵送是否顺利与石子的最大粒径和形状密切相关，最大粒径除应符合施工规范外，还要满足最大粒径与输送管道之比的要求，石子形状以圆形或近似圆形者为佳，石子级配应符合自然连续级配。根据本工程钢筋混凝土的特点及泵送管道的管径，选用孟家湾5～25mm碎石，大量试验证明级配合理，质量符合要求。2.2细骨料（砂子）泵送混凝土要求细骨料有良好的级配，通过0.315mm筛孔的这一部分细小颗粒累计筛余应大于15%。根据工程施工地区的砂源特点和施工技术要求，选用营盘水Ⅲ区中砂，细度模数2.6～3.1，含泥量在2～3%范围内，其它品质符合规范要求。2.3水泥泵送混凝土一般选用普通硅酸盐水泥，但为了降低水泥的水化热，有利于大体积混凝土结构控制裂缝开展，往往也采用矿渣水泥。根据本工程抗渗及冬季施工等特点，选用华泰新普通硅酸盐P.042.5水泥，水泥质量符合要求。2.4粉煤灰粉煤灰作为准活性材料，掺入混凝土中能使其和易性得到改善，后期强度得到提高，并能降低水化热，改善充分水化的水泥浆体微结构。应选用需水比小于100%的优质粉煤灰，因为粉煤灰的需水比大于100%时，会增加混凝土的用水量，降低坍落度，使得混凝土粘度增加，降低混凝土的可泵性。当掺用粉煤灰取代部分水泥后，混凝土的早期强度会略低，第2页共5页第1页共5页审稿：刘祥吾编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页但使用高效减水剂后，能使混凝土的早期强度及后期强度均有显著提高。本工程选用宁夏天利Ⅰ级粉煤灰。2.5外加剂在混凝土中掺加外加剂，除满足施工工艺及质量要求同时，要达到降低水泥用量，减少混凝土成本为目的。我们主要掺用的外加剂有山西永红NF-4高效泵送剂、RT-B4膨胀剂，质量符合规定。3泵送混凝土配合比设计泵送混凝土与传统的混凝土施工方法不同，是用混凝土输送泵，借助于泵的压力，将混凝土通过输送管道，压送至浇注部位的施工方法。泵送混凝土配合比设计与普通混凝土配合比设计有共同的要求，即保证混凝土有良好的和易性、满足强度等级要求、满足耐久性和降低成本的要求。但泵送混凝土必须满足以下几项要求，才能基本保证正常输送。3.1混凝土与输送管壁之间，具有较小的摩擦力；3.2混凝土压送过程中，不产生离析现象；3.3保证在压送过程中，不引起混凝土质量和性能变化，避免由于时间过长，温度高而出现的早凝阻管现象；3.4混凝土必须具有较好的流动性和足够的初凝时间。为获得较好的泵送效果,必须选用适宜的配合比，JGJ55-2000《普通混凝土配合比设计规程》规定：⑴泵送混凝土的用水量与水泥和矿物掺和料的总量之比不宜大于0.60；⑵泵送混凝土的水泥和矿物掺和料的总量不宜小于300kg/m3；⑶泵送混凝土的砂率宜为35%～45%；4泵送混凝土配合比设计计算我们在中卫供电局生产调度大楼工程施工中，抓住其施工特点，结合原材料供应情况及机械设备性能特点，先后试配、调整、投入使用了C35/P6、C35/P8、C35、C30、C25、C15六个不同强度等级的粉煤灰泵送混凝土配合比，取得了良好的效益。主体结构基本全为C30强度等级，现以C30强度等级混凝土为例，说明配合比设计过程。4.1采用材料⑴华泰新普通硅酸盐P.O42.5水泥；⑵营盘水Ⅲ区中砂，细度模数2.80，表观密度.2.6...
