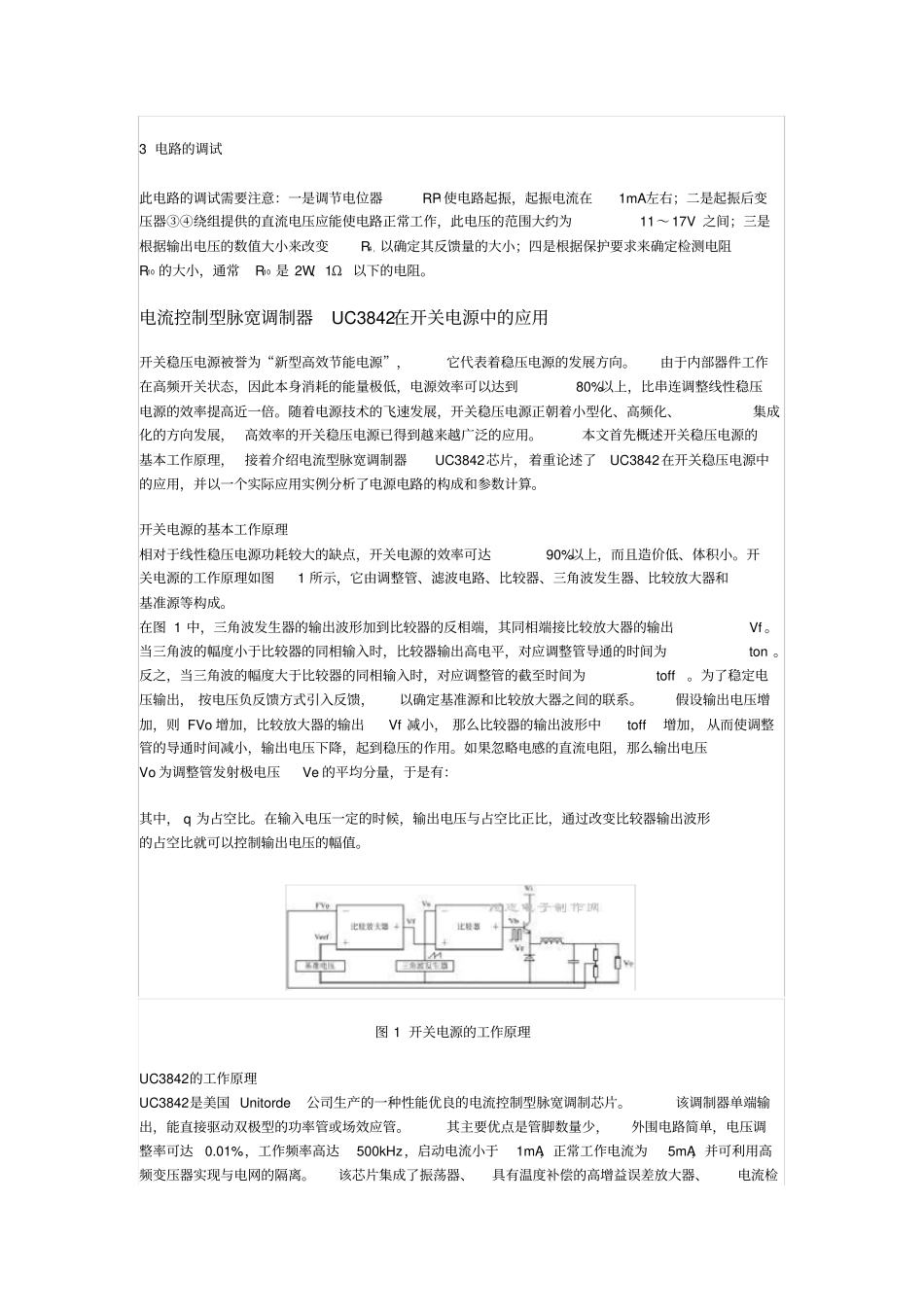

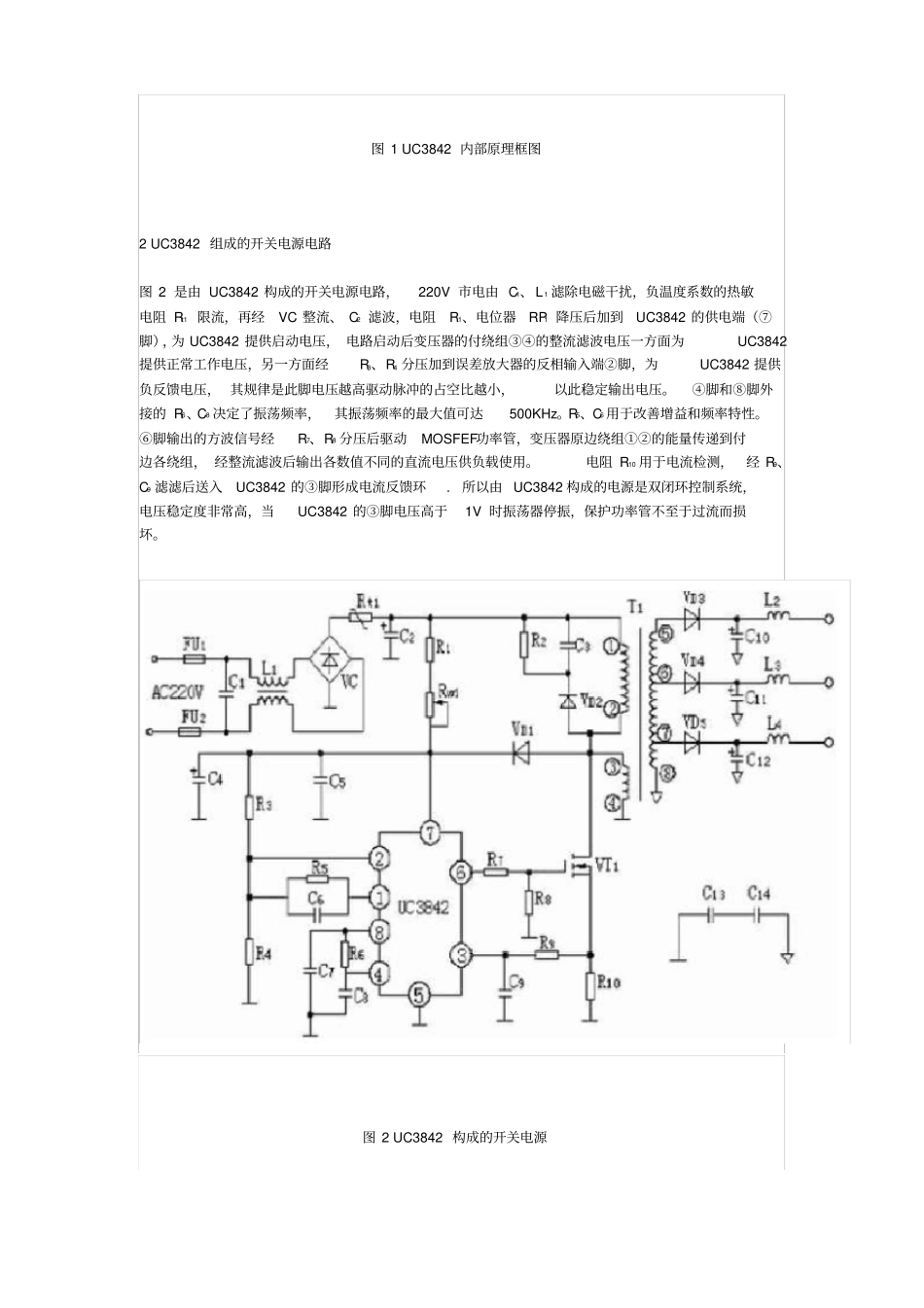

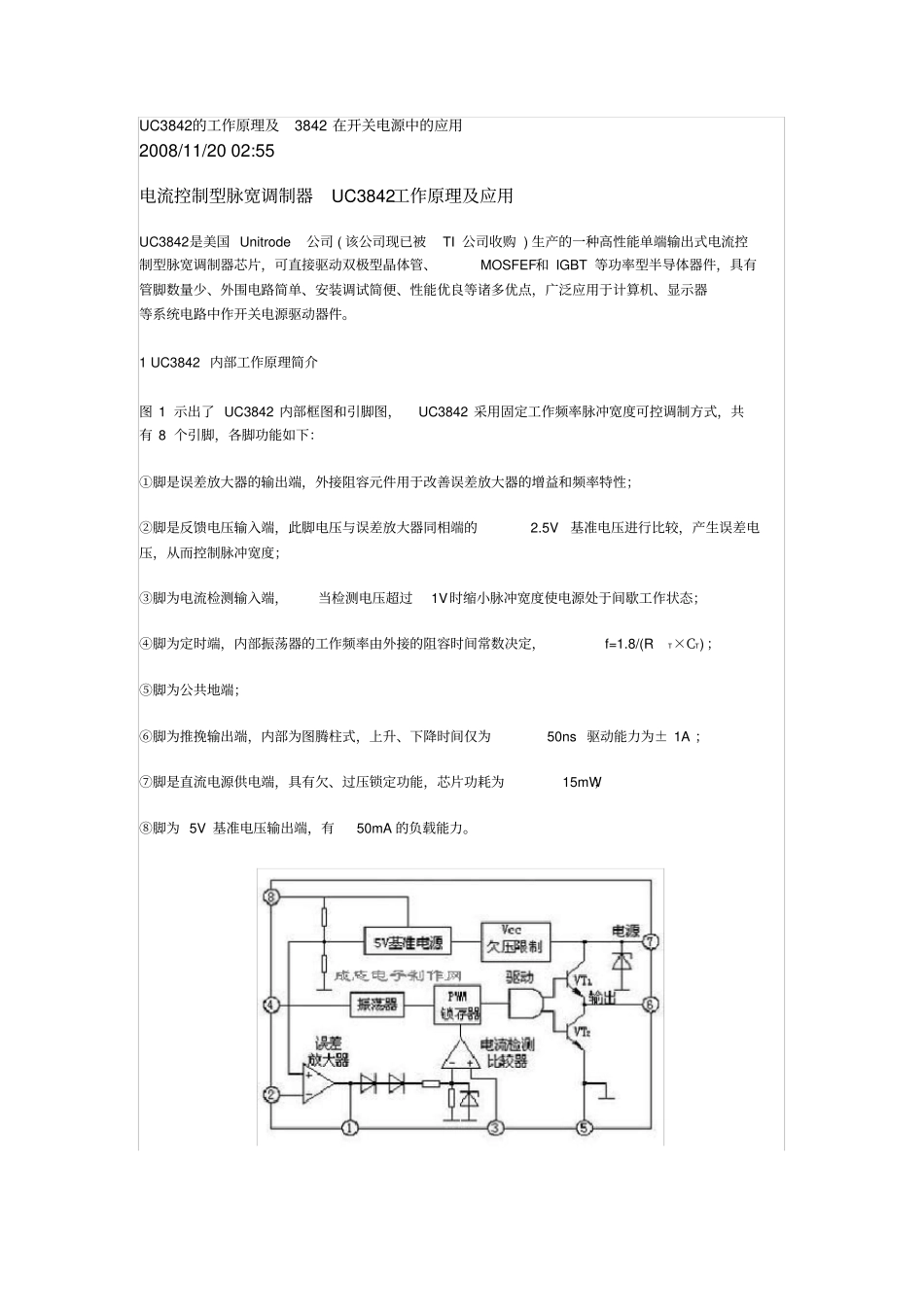

UC3842的工作原理及3842在开关电源中的应用2008/11/2002:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF和IGBT等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。1UC3842内部工作原理简介图1示出了UC3842内部框图和引脚图，UC3842采用固定工作频率脉冲宽度可控调制方式，共有8个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为±1A；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V基准电压输出端，有50mA的负载能力。图1UC3842内部原理框图2UC3842组成的开关电源电路图2是由UC3842构成的开关电源电路，220V市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻Rt1限流，再经VC整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842的供电端（⑦脚），为UC3842提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端②脚，为UC3842提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。④脚和⑧脚外接的R6、C8决定了振荡频率，其振荡频率的最大值可达500KHz。R5、C6用于改善增益和频率特性。⑥脚输出的方波信号经R7、R8分压后驱动MOSFEF功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻R10用于电流检测，经R9、C9滤滤后送入UC3842的③脚形成电流反馈环.所以由UC3842构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842的③脚电压高于1V时振荡器停振，保护功率管不至于过流而损坏。图2UC3842构成的开关电源3电路的调试此电路的调试需要注意：一是调节电位器RP1使电路起振，起振电流在1mA左右；二是起振后变压器③④绕组提供的直流电压应能使电路正常工作，此电压的范围大约为11～17V之间；三是根据输出电压的数值大小来改变R4，以确定其反馈量的大小；四是根据保护要求来确定检测电阻R10的大小，通常R10是2W、1Ω以下的电阻。电流控制型脉宽调制器UC3842在开关电源中的应用开关稳压电源被誉为“新型高效节能电源”，它代表着稳压电源的发展方向。由于内部器件工作在高频开关状态，因此本身消耗的能量极低，电源效率可以达到80%以上，比串连调整线性稳压电源的效率提高近一倍。随着电源技术的飞速发展，开关稳压电源正朝着小型化、高频化、集成化的方向发展，高效率的开关稳压电源已得到越来越广泛的应用。本文首先概述开关稳压电源的基本工作原理，接着介绍电流型脉宽调制器UC3842芯片，着重论述了UC3842在开关稳压电源中的应用，并以一个实际应用实例分析了电源电路的构成和参数计算。开关电源的基本工作原理相对于线性稳压电源功耗较大的缺点，开关电源的效率可达90%以上，而且造价低、体积小。开关电源的工作原理如图1所示，它由调整管、滤波电路、比较器、三角波发生器、比较放大器和基准源等构成。在图1中，三角波发生器的输出波形加到比较器的反相端，其同相端接比较放大器的输出Vf。当三角波的幅度小于比较器的同相输入时，比较器输出高电平，对应调整管导通的时间为ton。反之，当三角波的幅度大于比较器的同相输入时，对应调整管的截至时间为toff。为了稳定电压输出，按电压负反馈方式引入反馈，以确定基准源和比较放大器之间的联系。假设输出电压增加，则FVo增加，比较放大器的输出Vf减小，那么比较器的输出波形中toff增加...
