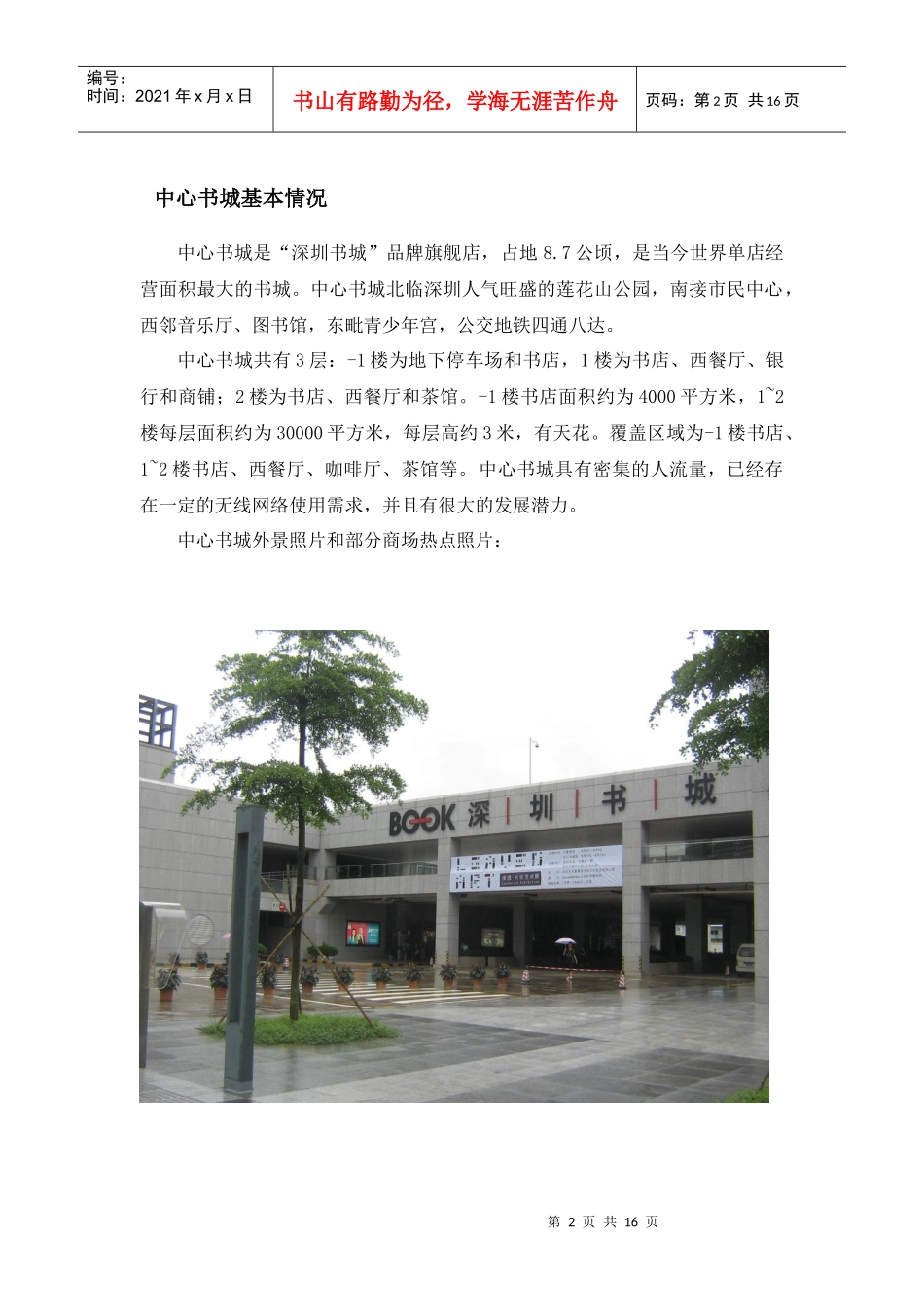

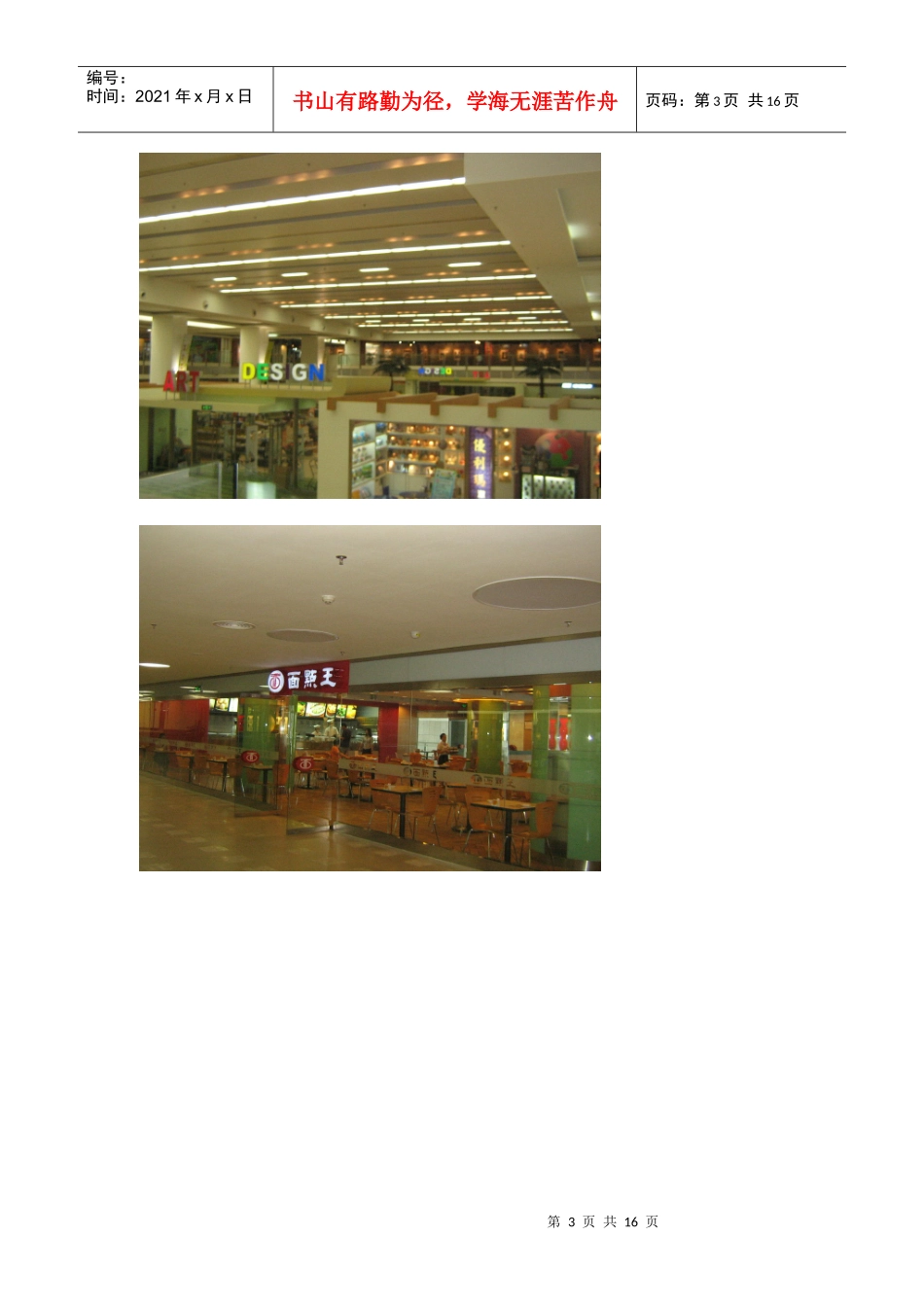

中心书城WiFi建设成本分析第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页中心书城基本情况中心书城是“深圳书城”品牌旗舰店，占地8.7公顷，是当今世界单店经营面积最大的书城。中心书城北临深圳人气旺盛的莲花山公园，南接市民中心，西邻音乐厅、图书馆，东毗青少年宫，公交地铁四通八达。中心书城共有3层：-1楼为地下停车场和书店，1楼为书店、西餐厅、银行和商铺；2楼为书店、西餐厅和茶馆。-1楼书店面积约为4000平方米，1~2楼每层面积约为30000平方米，每层高约3米，有天花。覆盖区域为-1楼书店、1~2楼书店、西餐厅、咖啡厅、茶馆等。中心书城具有密集的人流量，已经存在一定的无线网络使用需求，并且有很大的发展潜力。中心书城外景照片和部分商场热点照片：第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页中心书城覆盖方案和设计参考已建室内分布系统的设计图，结合WLAN的需求，确定合路点位置，根据AP的额定功率，在满足覆盖要求的前提下，应尽量减少合路节点。WLAN接入室分系统覆盖整层，采用500mWAP作为信源，合路点选择在中心书城的弱电井内；表1中心书城设备安装位置和覆盖范围统计表序号设备类型覆盖区域1室内500mwAP-B1-12F元绿迴转寿司2室内500mwAP-B1-2-1F书店3室内500mwAP-B1-3-1F书店4室内500mwAP-B1-41F必胜客5室内500mwAP-B1-51F味千拉面、2F动漫天下6室内500mwAP-B1-62F面点王7室内500mwAP-B1-71F仙踪林8室内500mwAP-B1-82F必胜客9室内500mwAP-B1-92F茶艺馆10室内500mwAP-1-11F星巴克、2F元绿迴转寿司11室内500mwAP-1-21F人文科社、2F城市扒王第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页12室内500mwAP-1-31F肯德基、2F朗味西餐厅13室内500mwAP-1-42F紫苑茶馆14室内500mwAP-1-51F文具用品店15室内500mwAP-1-62F休息台阶16室内500mwAP-1-71Filly咖啡厅图2中心书城室内分布天线布放和直接覆盖示意图-1楼书店：第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页1楼北区a：第10页共16页第9页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共16页第11页共16页第10页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共16页1楼北区b：第12页共16页第11页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共16页1楼南区：第13页共16页第12页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共16页2楼北区a：第14页共16页第13页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共16页2楼北区b：第15页共16页第14页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共16页2楼南区：第16页共16页第15页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共16页中心书城投资估算本次工程主要新增设备有室内500mwAP16台，合路器16个；1、主设备成本：包括AP、配套设备等，约3800元/AP；2、工程费用：包括设计、监理、施工费等，约4000元/AP；3、分布系统成本：估算WiFi用到的分布系统部分的全部成本（器件、工程等），约共170000元；4、运维成本：包括室分运维成本和WiFi运维成本，约每月280元/AP，那整年大约为280*12*16=53760元；5、ADSL成本：按照每线1300元计算，共16条专线，约20800元。因此，预算总额为369360元。各项费用所占的比例如下表所示：表3：各项费用比例表序号项目名称总价值（人民币元）占总投资比例（%）1安装设备费6080016.462安装工程费6400017.333运维成本53760（每年）14.554ADSL成本208005.635分布系统成本17000046.036总投资369360100.00
