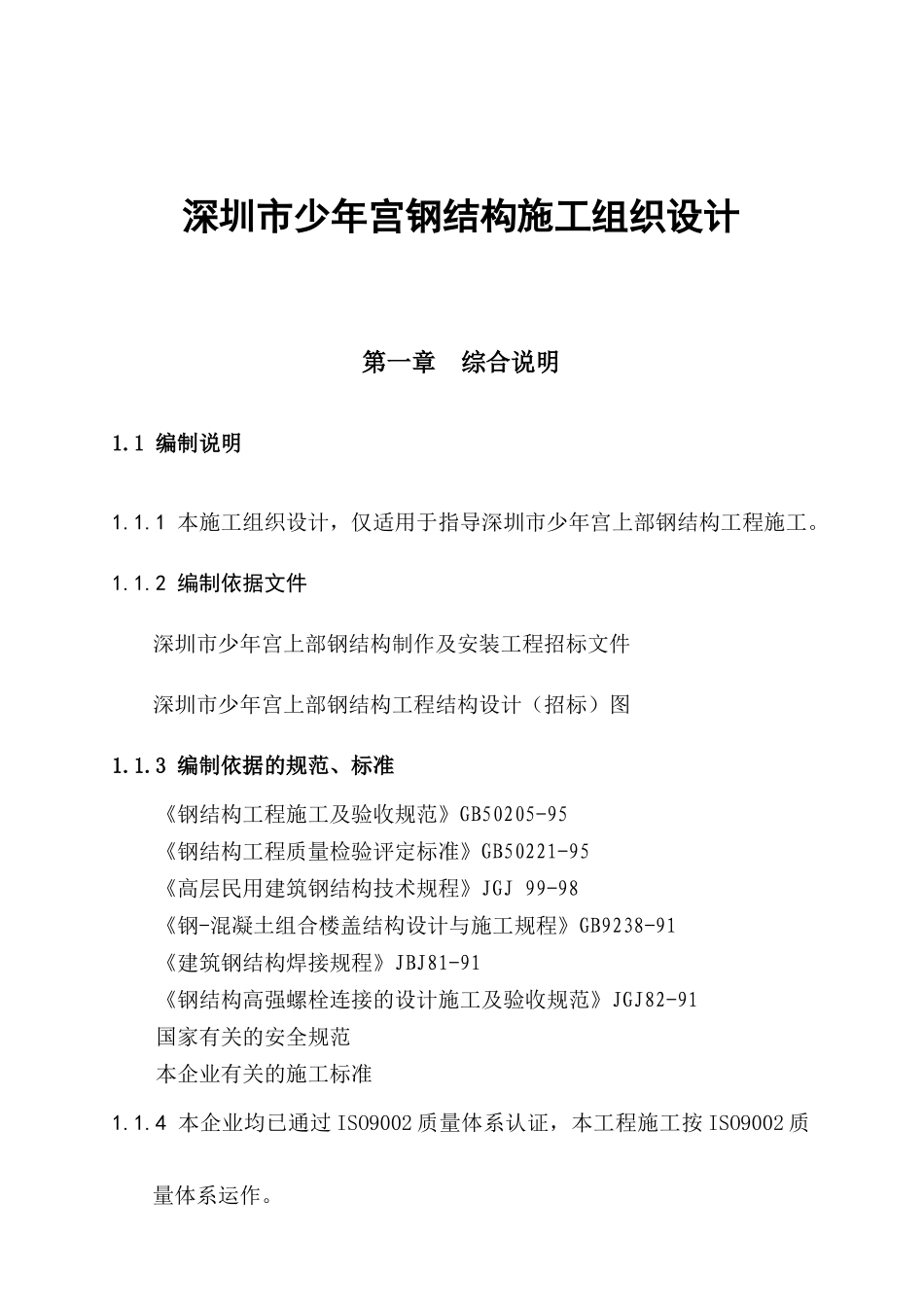

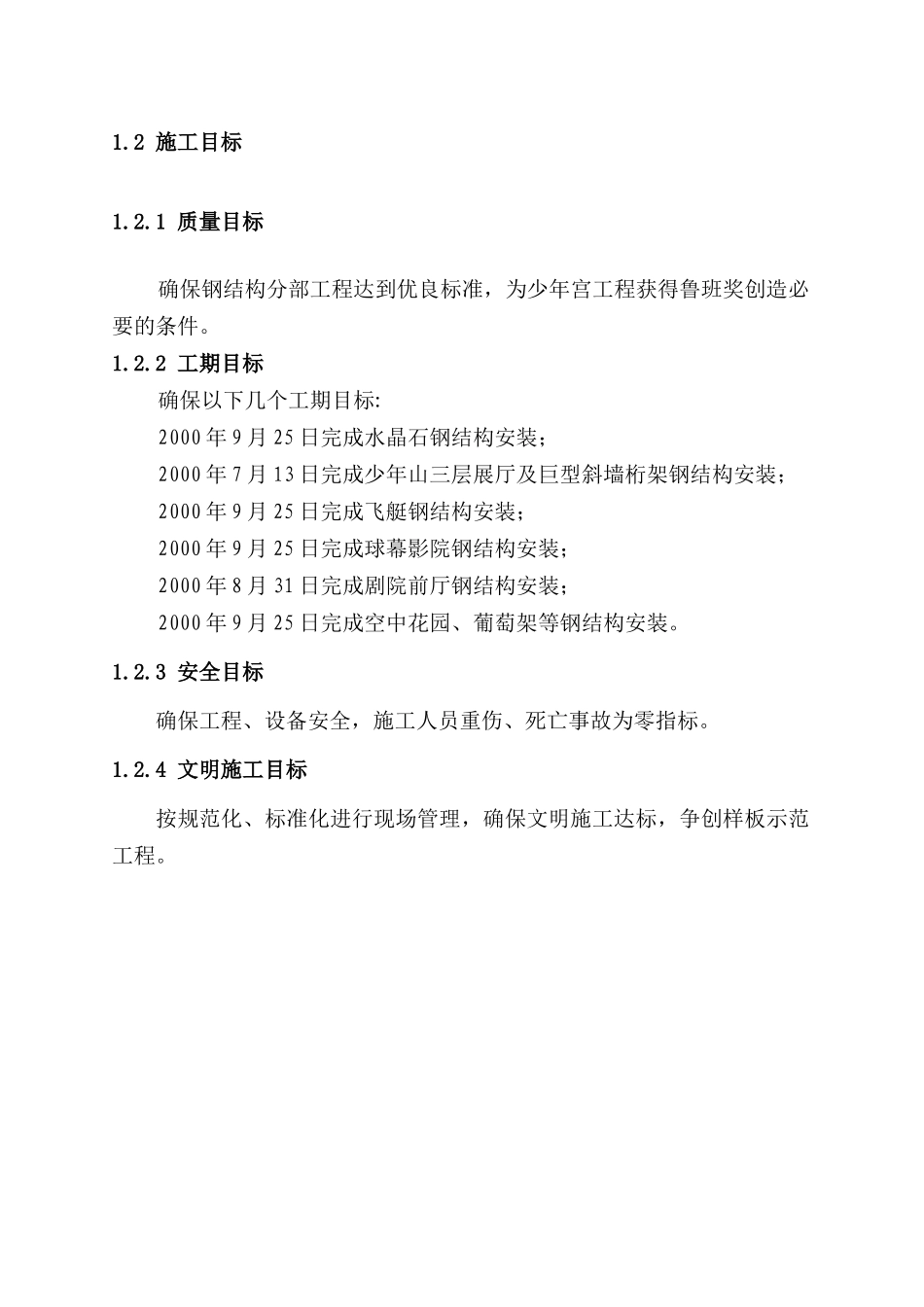

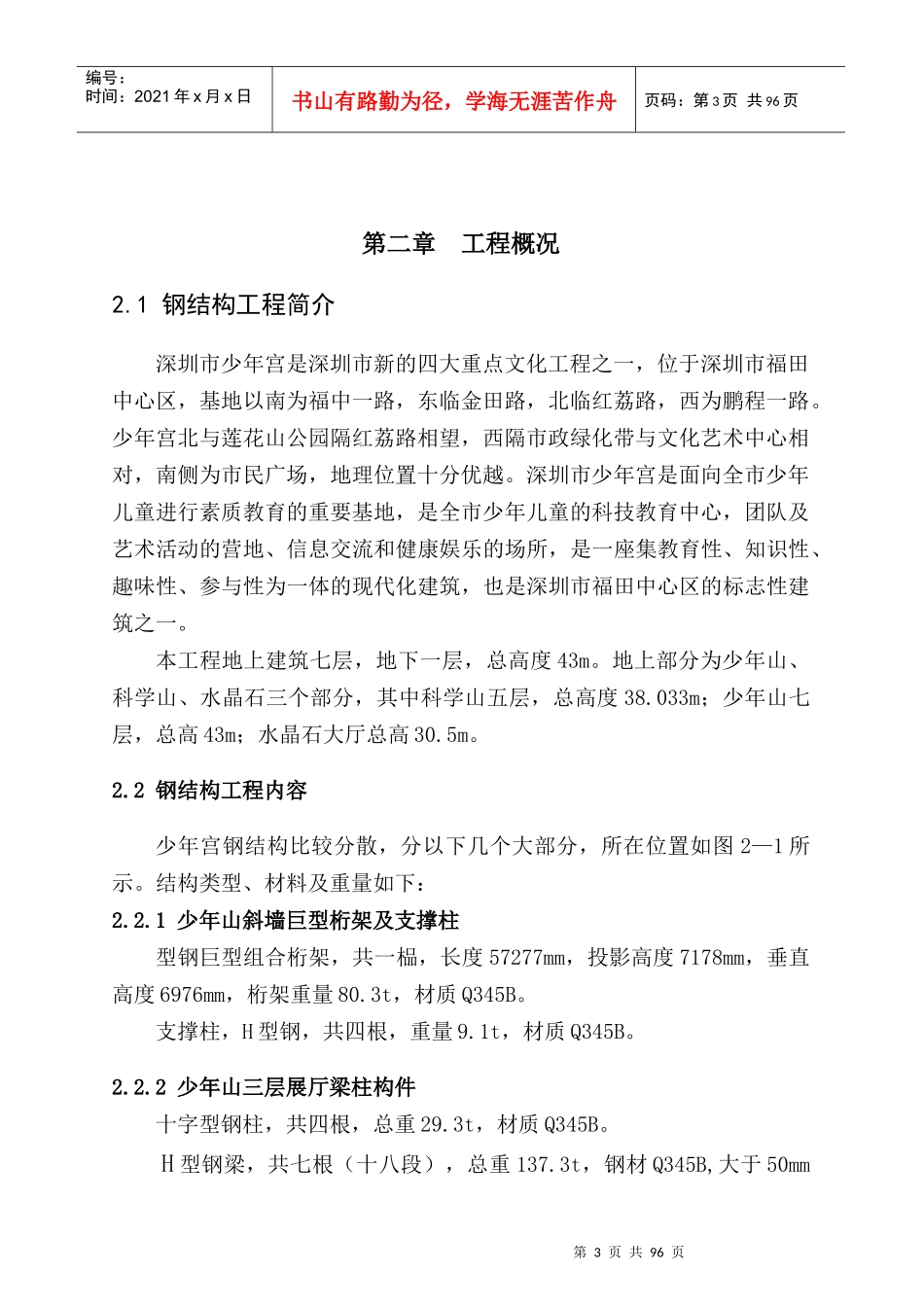

深圳市少年宫钢结构施工组织设计第一章综合说明1.1编制说明1.1.1本施工组织设计，仅适用于指导深圳市少年宫上部钢结构工程施工。1.1.2编制依据文件深圳市少年宫上部钢结构制作及安装工程招标文件深圳市少年宫上部钢结构工程结构设计（招标）图1.1.3编制依据的规范、标准《钢结构工程施工及验收规范》GB50205-95《钢结构工程质量检验评定标准》GB50221-95《高层民用建筑钢结构技术规程》JGJ99-98《钢-混凝土组合楼盖结构设计与施工规程》GB9238-91《建筑钢结构焊接规程》JBJ81-91《钢结构高强螺栓连接的设计施工及验收规范》JGJ82-91国家有关的安全规范本企业有关的施工标准1.1.4本企业均已通过ISO9002质量体系认证，本工程施工按ISO9002质量体系运作。1.2施工目标1.2.1质量目标确保钢结构分部工程达到优良标准，为少年宫工程获得鲁班奖创造必要的条件。1.2.2工期目标确保以下几个工期目标:2000年9月25日完成水晶石钢结构安装；2000年7月13日完成少年山三层展厅及巨型斜墙桁架钢结构安装；2000年9月25日完成飞艇钢结构安装；2000年9月25日完成球幕影院钢结构安装；2000年8月31日完成剧院前厅钢结构安装；2000年9月25日完成空中花园、葡萄架等钢结构安装。1.2.3安全目标确保工程、设备安全，施工人员重伤、死亡事故为零指标。1.2.4文明施工目标按规范化、标准化进行现场管理，确保文明施工达标，争创样板示范工程。第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页第二章工程概况2.1钢结构工程简介深圳市少年宫是深圳市新的四大重点文化工程之一，位于深圳市福田中心区，基地以南为福中一路，东临金田路，北临红荔路，西为鹏程一路。少年宫北与莲花山公园隔红荔路相望，西隔市政绿化带与文化艺术中心相对，南侧为市民广场，地理位置十分优越。深圳市少年宫是面向全市少年儿童进行素质教育的重要基地，是全市少年儿童的科技教育中心，团队及艺术活动的营地、信息交流和健康娱乐的场所，是一座集教育性、知识性、趣味性、参与性为一体的现代化建筑，也是深圳市福田中心区的标志性建筑之一。本工程地上建筑七层，地下一层，总高度43m。地上部分为少年山、科学山、水晶石三个部分，其中科学山五层，总高度38.033m；少年山七层，总高43m；水晶石大厅总高30.5m。2.2钢结构工程内容少年宫钢结构比较分散，分以下几个大部分，所在位置如图2—1所示。结构类型、材料及重量如下：2.2.1少年山斜墙巨型桁架及支撑柱型钢巨型组合桁架，共一榀，长度57277mm，投影高度7178mm，垂直高度6976mm，桁架重量80.3t，材质Q345B。支撑柱，H型钢，共四根，重量9.1t，材质Q345B。2.2.2少年山三层展厅梁柱构件十字型钢柱，共四根，总重29.3t，材质Q345B。H型钢梁，共七根（十八段），总重137.3t，钢材Q345B,大于50mm第4页共96页第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页厚采用Q345B-Z15。2.2.3水晶石环柱、梁水晶石四周钢管柱，共16根，材质Q345B，总重267.3t。连接环梁为箱形结构,材质Q345B,总重560.3t。2.2.4水晶石18.55m层平台梁水晶石蛋体(上部):采用无缝钢管（GB8162-87）空间结构，外型为椭球冠,钢管最大直径Φ480mm×22mm,材质为16Mn钢（Q345B）,总重245.5t。水晶石蛋体(下部):采用无缝钢管（GB8162-87）空间结构，外型为椭球冠,钢管最大直径Φ79,材质为16Mn钢（Q235B）,总重12t。2.2.5飞艇桁架型钢桁架结构,桁架长度24米,共七榀,材质Q235B,总重258.6。2.2.6科学山球幕影院采用无缝钢管（GB8162-87）空间结构，外型为球冠,切割面与水平面夹角18.35°,钢管最大直径Φ219mm,材质为Q235B,总重78.9t。2.2.7天窗普通型钢框架结构,材质Q235B,总重8.7t。2.2.8其他栓钉:圆柱头熔焊栓钉,有Φ19和Φ16两种,主要用于劲性梁柱构件外表面,共计四万多套。高强螺栓：采用10.9S级扭剪型高强螺栓，其性能应满足GB3632-83。焊接材料：焊接16Mn钢和Q235B钢可分别选用E50××型焊条和E43××型焊条。钢结构防腐、防火:本工程外露钢结构（除劲性砼钢骨结构之外）要求进行防腐、防火处理。精装修、薄涂的面积5260㎡；仅考虑防锈、防火的面积2...
