海德能膜产品技术手册VIP免费

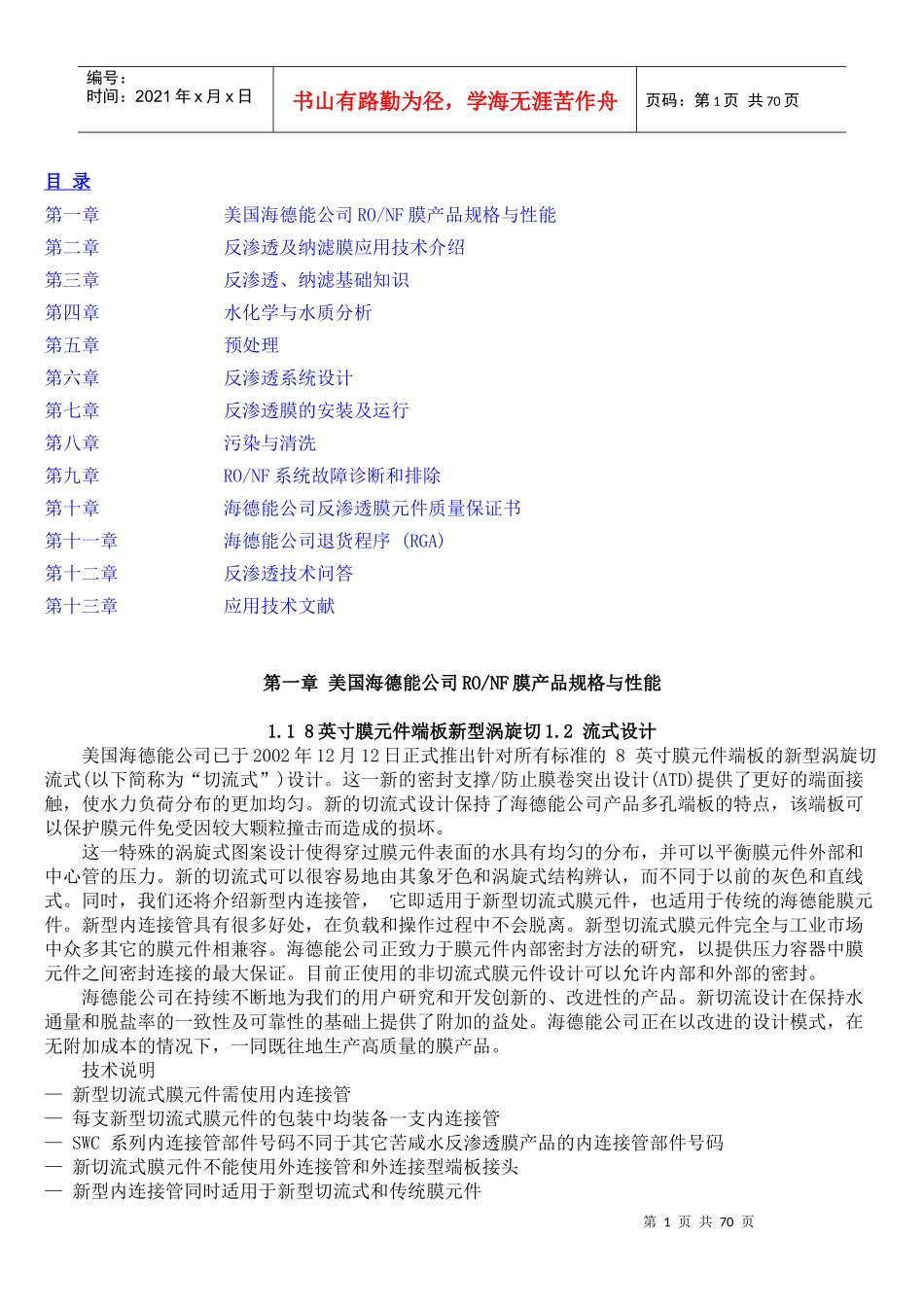

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页目录第一章美国海德能公司RO/NF膜产品规格与性能第二章反渗透及纳滤膜应用技术介绍第三章反渗透、纳滤基础知识第四章水化学与水质分析第五章预处理第六章反渗透系统设计第七章反渗透膜的安装及运行第八章污染与清洗第九章RO/NF系统故障诊断和排除第十章海德能公司反渗透膜元件质量保证书第十一章海德能公司退货程序(RGA)第十二章反渗透技术问答第十三章应用技术文献第一章美国海德能公司RO/NF膜产品规格与性能1.18英寸膜元件端板新型涡旋切1.2流式设计美国海德能公司已于2002年12月12日正式推出针对所有标准的8英寸膜元件端板的新型涡旋切流式(以下简称为“切流式”)设计。这一新的密封支撑/防止膜卷突出设计(ATD)提供了更好的端面接触，使水力负荷分布的更加均匀。新的切流式设计保持了海德能公司产品多孔端板的特点，该端板可以保护膜元件免受因较大颗粒撞击而造成的损坏。这一特殊的涡旋式图案设计使得穿过膜元件表面的水具有均匀的分布，并可以平衡膜元件外部和中心管的压力。新的切流式可以很容易地由其象牙色和涡旋式结构辨认，而不同于以前的灰色和直线式。同时，我们还将介绍新型内连接管，它即适用于新型切流式膜元件，也适用于传统的海德能膜元件。新型内连接管具有很多好处，在负载和操作过程中不会脱离。新型切流式膜元件完全与工业市场中众多其它的膜元件相兼容。海德能公司正致力于膜元件内部密封方法的研究，以提供压力容器中膜元件之间密封连接的最大保证。目前正使用的非切流式膜元件设计可以允许内部和外部的密封。海德能公司在持续不断地为我们的用户研究和开发创新的、改进性的产品。新切流设计在保持水通量和脱盐率的一致性及可靠性的基础上提供了附加的益处。海德能公司正在以改进的设计模式，在无附加成本的情况下，一同既往地生产高质量的膜产品。技术说明—新型切流式膜元件需使用内连接管—每支新型切流式膜元件的包装中均装备一支内连接管—SWC系列内连接管部件号码不同于其它苦咸水反渗透膜产品的内连接管部件号码—新切流式膜元件不能使用外连接管和外连接型端板接头—新型内连接管同时适用于新型切流式和传统膜元件第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页—新切流式设计膜元件与市售的大多数公司的膜元件的连接管和端板接头完全兼容—标准中心管内径为1.125英寸，经压力容器制造商验证，端板接头可满足其要求—在新型内连接管上的O型圈(其型号为PARKER#2-119)可能不同于其他制造商的产品—对于目前采用外连接型端板接头的系统，需要从压力容器制造商处订购新的端板接头—当传统膜元件被新型切流式膜元件取代时，每一压力容器需要两个端板接头—苦咸水膜元件连接管是一头逐渐变细的，以便需要探查时很容易地接入。为了适应高压要求，海水淡化膜元件连接管的管壁加厚。美国海德能公司提供可转换的新型内连接管新型内连接管适用于新型切流式和老型号膜元件[部件号为11518.0000]SWC海水淡化膜元件需要使用专用的新型内连接管[部件号为11574.000]第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页1．2美国海德能公司反渗透设计导则原水水源RO产水地下水地表水深井海水表面海水地表水三级废水预处理方式RO软化未软化传统MF／UF传统传统传统MF／UF传统MF／UFTOC含量低低低低低低低高高高高进水参数最大值污染指数，SDI15最大12342344242浊度，NTU最大0.10.20.30.40.20.30.40.40.20.40.2TOC，ppmasC最大133533310101010BOD，ppmasO2(估算为TOCx2.6)最大3881388826262626COD，ppmasO2(估算为TOCx3.6)最大411111811111136363636温度，℃0.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～450.1～45系统平均产水通量GFD／LHMCPA,ESPA，ESNA,SWC保守值221614101287101178常规值2318161214108.512131011激进值2820181416121114151213LFC保守值22161411141917111279常规值2318161316242013141012激进值2820181518292415161214首支膜最大产水通量...
