初中物理欧姆定律练习题及解析VIP免费

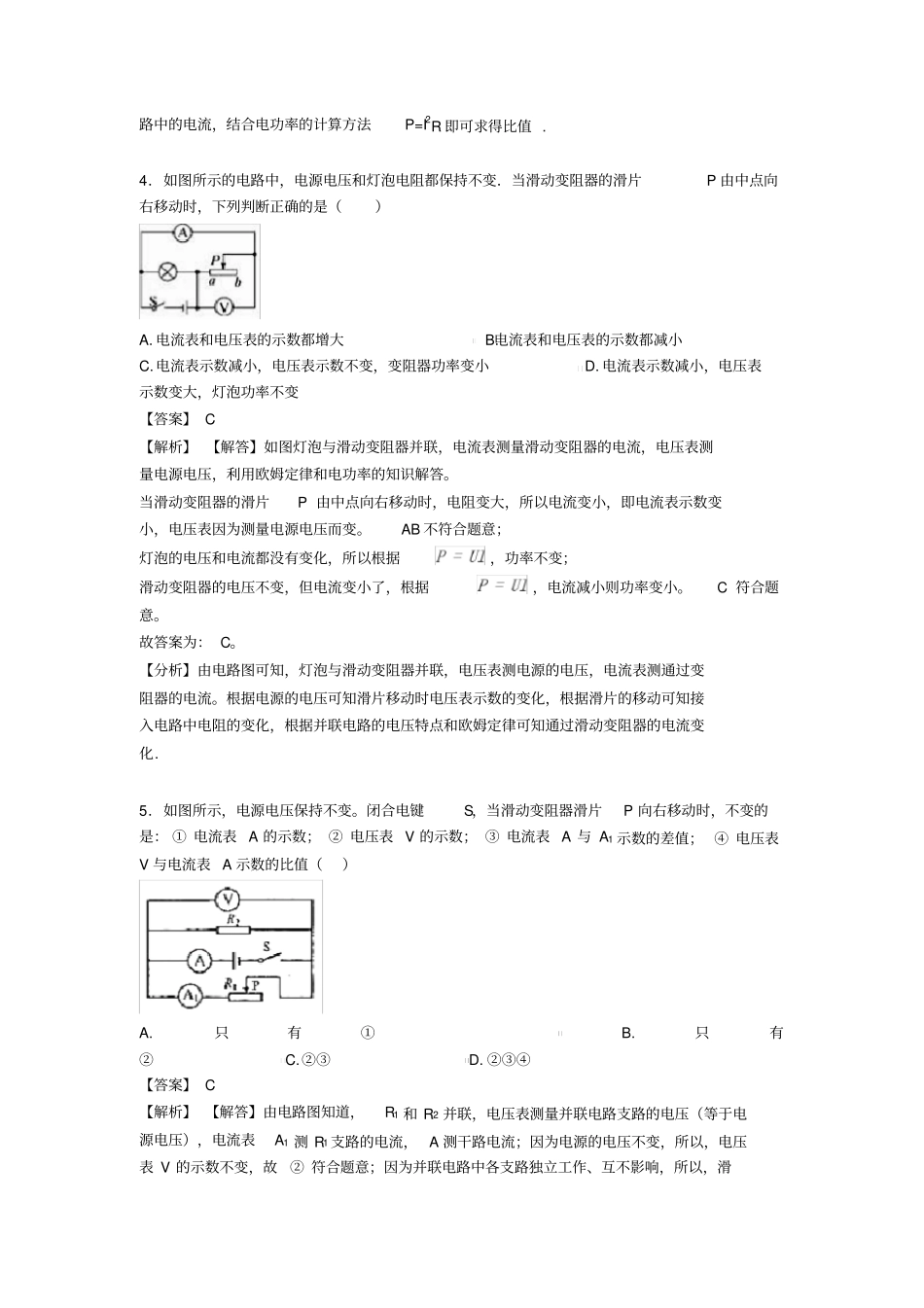

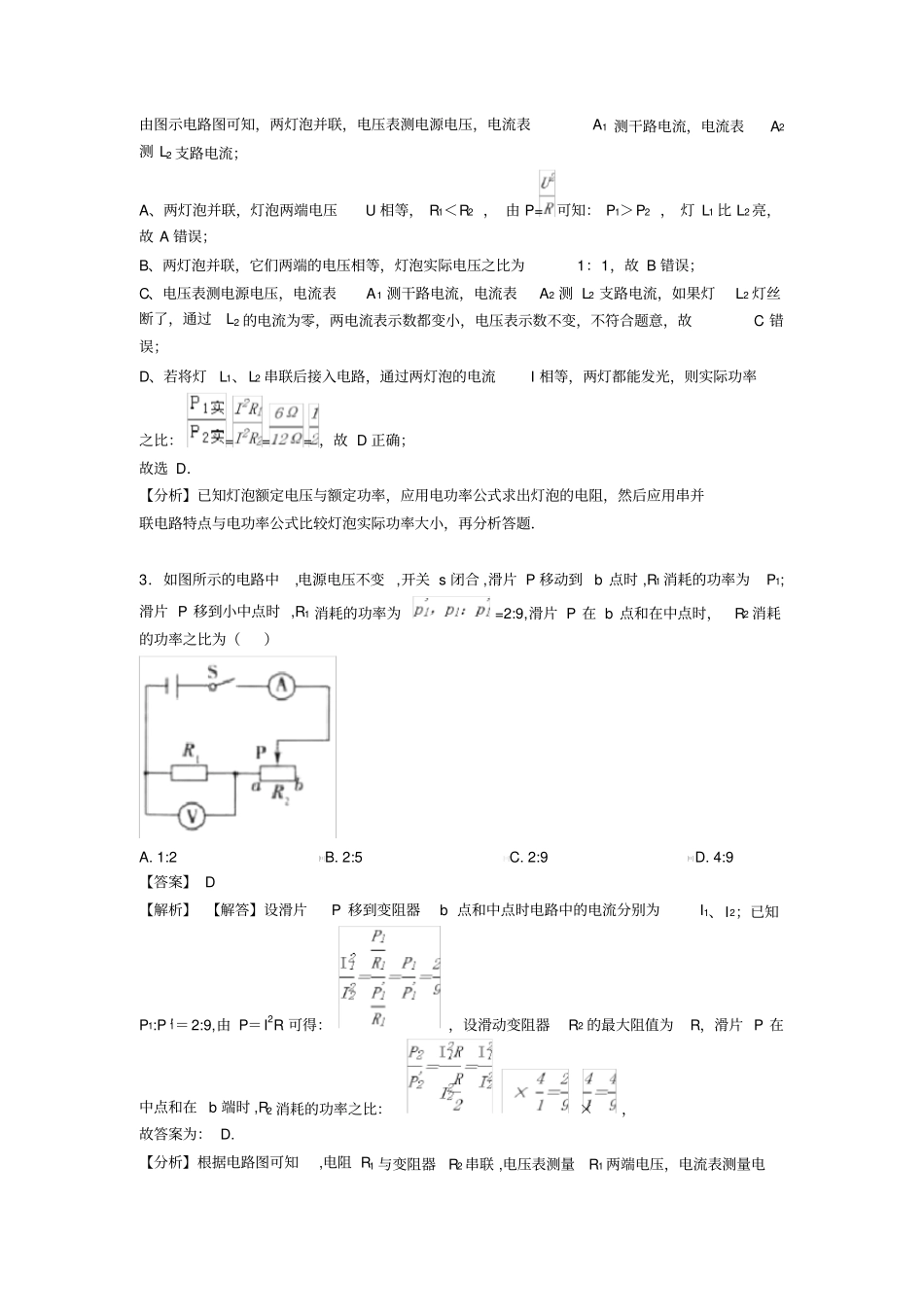

初中物理欧姆定律练习题及解析一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小【答案】C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。2．灯L1标有“6V6W”字样，灯L2标有“12V12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A.灯L2比L1亮B.灯L1、L2实际电压之比为1：2C.若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D.若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为=2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A.1:2B.2:5C.2:9D.4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比：×，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.4．如图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表示数减小，电压表示数不变，变阻器功率变小D.电流表示数减小，电压表示数变大，灯泡功率不变【答案】C【解析】【解答】如图灯泡与滑动变阻器并联，电流表测量滑动变阻器的电流，电压表测量电源电压，利用欧姆定律和电功率的知识解答。当滑动变阻器的滑片P由中点向右移动时，电阻变大，所以电流变小，即电流表示数变小，电压表因为测量电源电压而变。AB不符合题意；灯泡的电压和电流都没有变化，所以根据，功率不变；滑动变阻器的电压不变，但电流变小了，根据，电流减小则功率变小。C符合题意。故答案为：C。【分析】由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表测通过变阻器的电流。根据电源的电压可知滑片移动时电压表示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据并联电路的电压特点和欧姆定律可知通过滑动变阻器的电流变化.5．如图所示，电源电压保持不变。闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值（）A.只有①B.只有②C.②③D.②③④【答案】C【解析】【解答】由电路图知道，R1和R2并联，电压表测量并联电路支路的电压（等于电源电压），电流...
