宜兴分输站吊装作业方案VIP免费

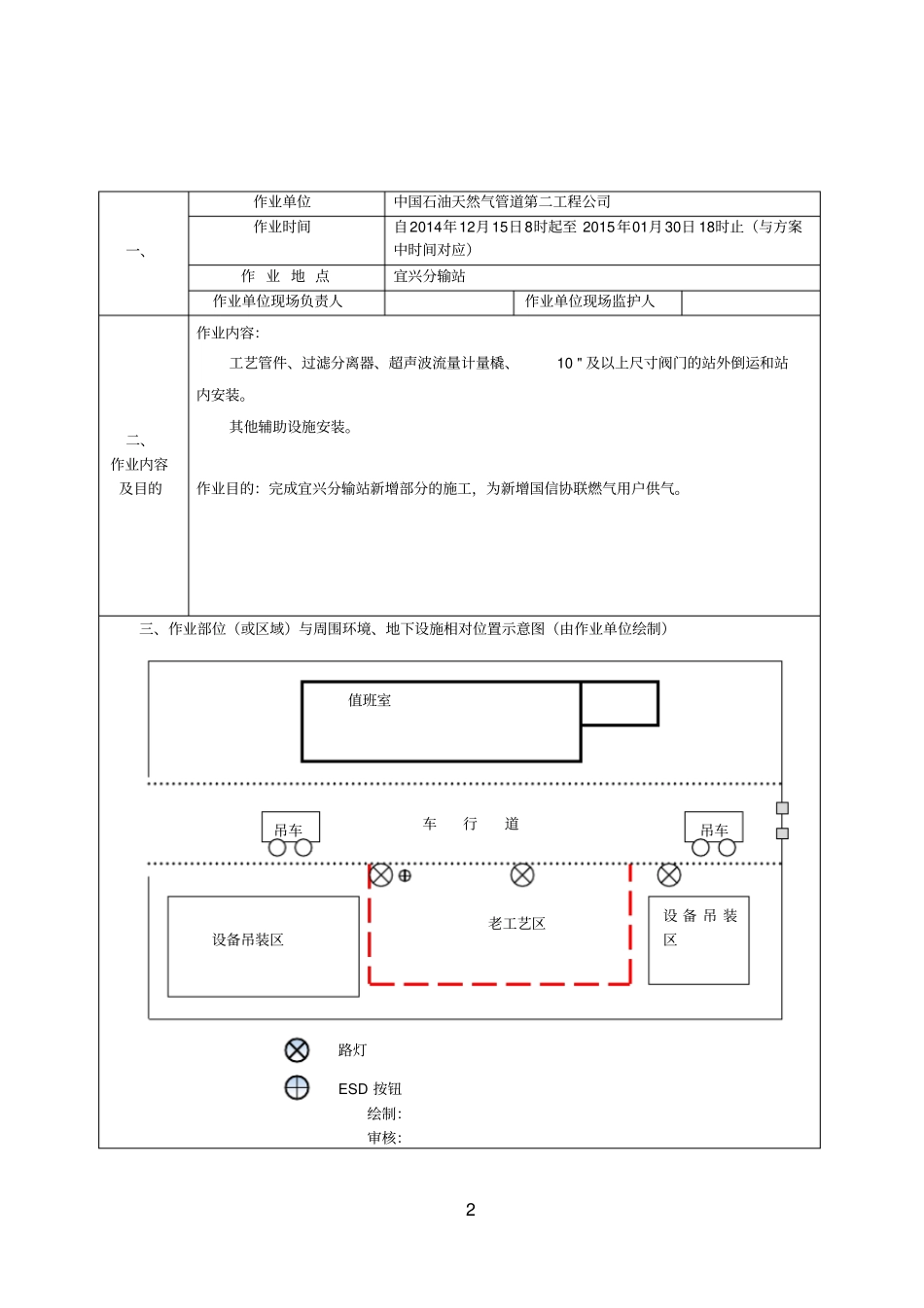

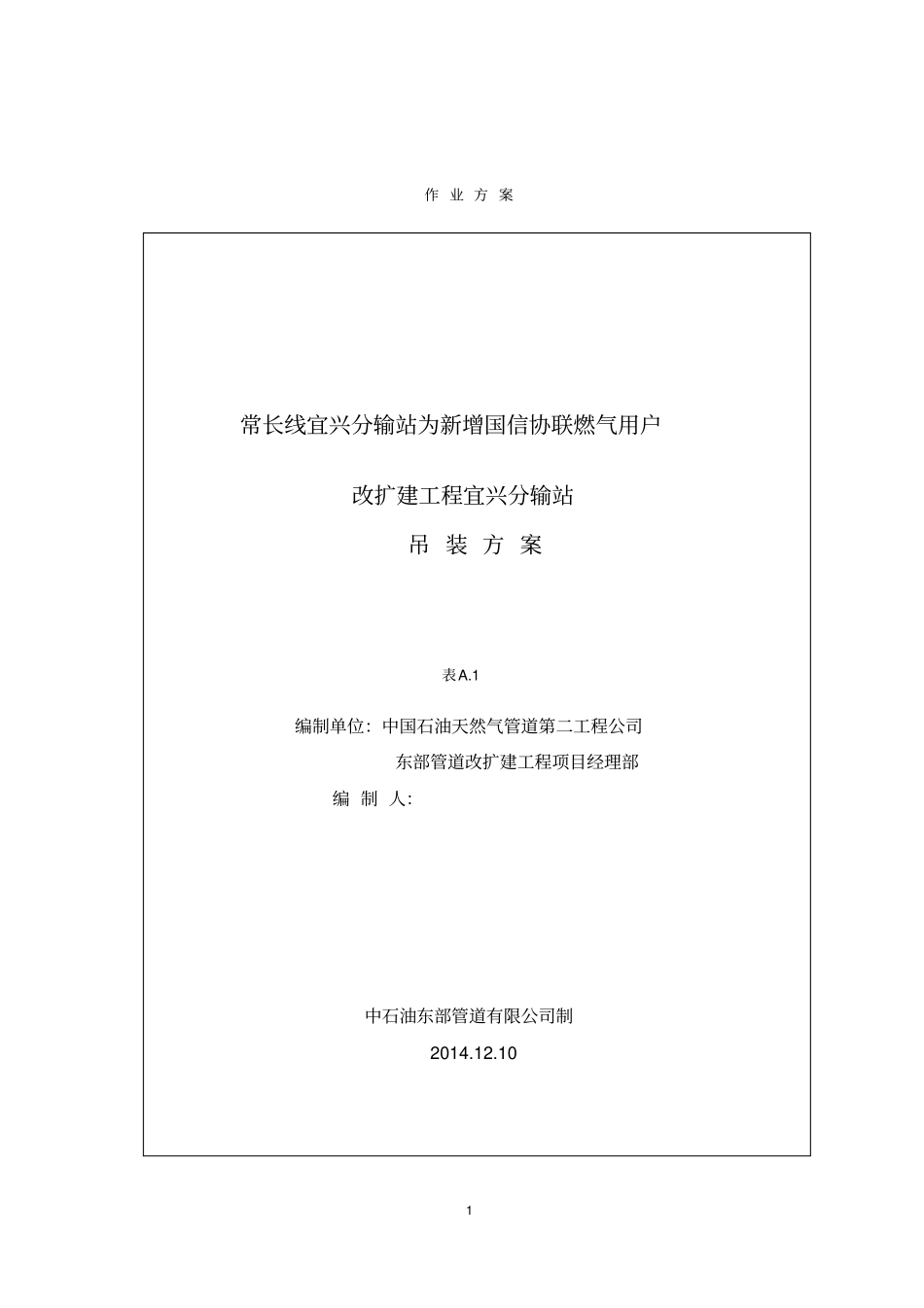

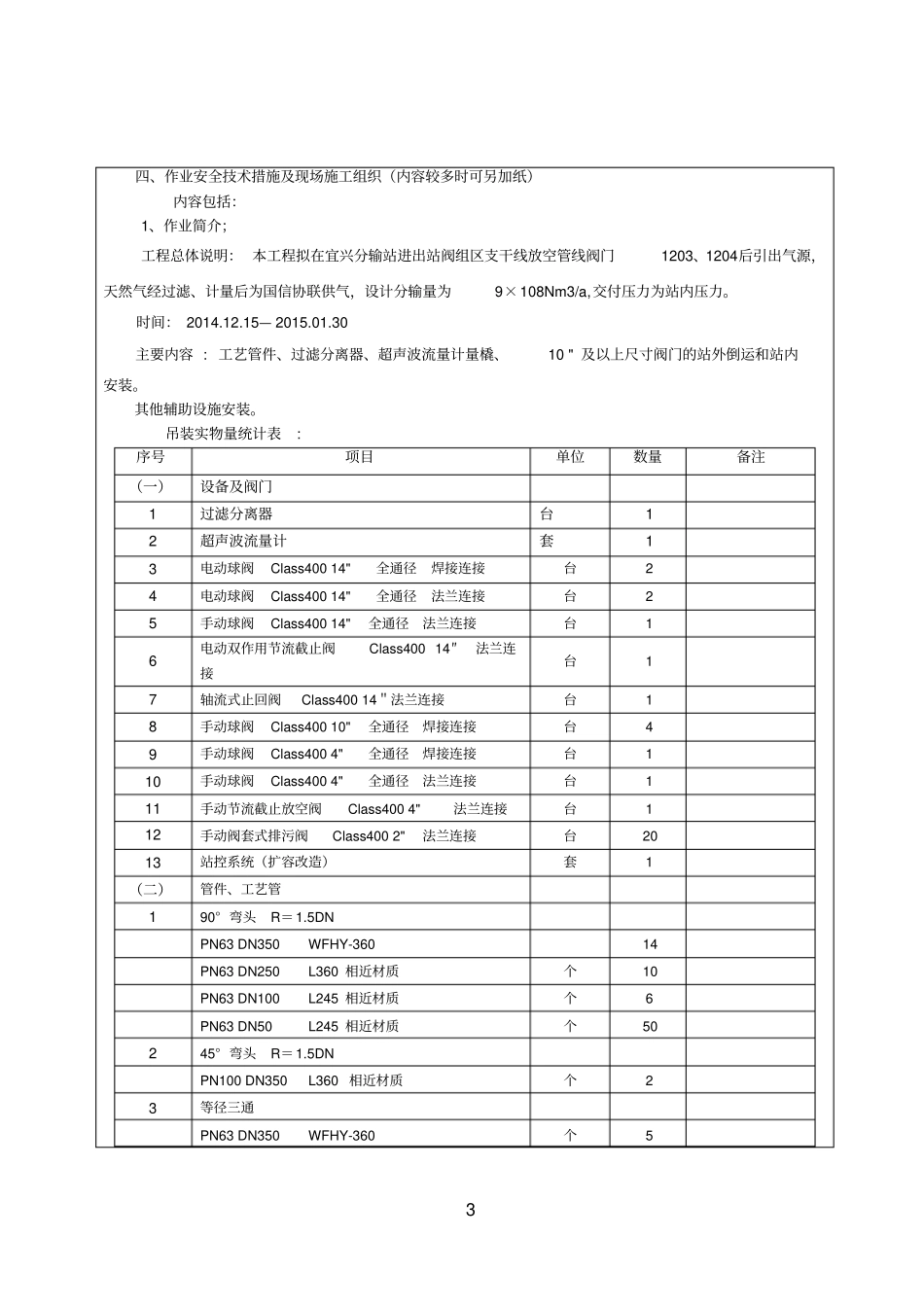

1作业方案表A.1常长线宜兴分输站为新增国信协联燃气用户改扩建工程宜兴分输站吊装方案编制单位：中国石油天然气管道第二工程公司东部管道改扩建工程项目经理部编制人：中石油东部管道有限公司制2014.12.102一、作业单位中国石油天然气管道第二工程公司作业时间自2014年12月15日8时起至2015年01月30日18时止（与方案中时间对应）作业地点宜兴分输站作业单位现场负责人作业单位现场监护人二、作业内容及目的作业内容：工艺管件、过滤分离器、超声波流量计量橇、10"及以上尺寸阀门的站外倒运和站内安装。其他辅助设施安装。作业目的：完成宜兴分输站新增部分的施工，为新增国信协联燃气用户供气。三、作业部位（或区域）与周围环境、地下设施相对位置示意图（由作业单位绘制）绘制：审核：老工艺区设备吊装区值班室设备吊装区吊车吊车车行道路灯ESD按钮3四、作业安全技术措施及现场施工组织（内容较多时可另加纸）内容包括：1、作业简介；工程总体说明：本工程拟在宜兴分输站进出站阀组区支干线放空管线阀门1203、1204后引出气源，天然气经过滤、计量后为国信协联供气，设计分输量为9×108Nm3/a,交付压力为站内压力。时间：2014.12.15—2015.01.30主要内容:工艺管件、过滤分离器、超声波流量计量橇、10"及以上尺寸阀门的站外倒运和站内安装。其他辅助设施安装。吊装实物量统计表:序号项目单位数量备注（一）设备及阀门1过滤分离器台12超声波流量计套13电动球阀Class40014"全通径焊接连接台24电动球阀Class40014"全通径法兰连接台25手动球阀Class40014"全通径法兰连接台16电动双作用节流截止阀Class40014″法兰连接台17轴流式止回阀Class40014＂法兰连接台18手动球阀Class40010"全通径焊接连接台49手动球阀Class4004"全通径焊接连接台110手动球阀Class4004"全通径法兰连接台111手动节流截止放空阀Class4004"法兰连接台112手动阀套式排污阀Class4002"法兰连接台2013站控系统（扩容改造）套1（二）管件、工艺管190°弯头R＝1.5DNPN63DN350WFHY-36014PN63DN250L360相近材质个10PN63DN100L245相近材质个6PN63DN50L245相近材质个50245°弯头R＝1.5DNPN100DN350L360相近材质个23等径三通PN63DN350WFHY-360个54PN63DN250WFHY-360个3PN63DN50L245个74异径三通PN63DN350×250L360N个2PN63DN250×250×100L360N个1PN63DN100×100×50L245个45管帽PN63DN350WFHY-4154PN63DN100WFHY-245个16管材无缝钢管Φ356x15L360NBm150无缝钢管Φ273x10L360NBm50无缝钢管Φ114x6L245NBm85无缝钢管Φ60x5L245NBm2302、编制依据：东部管道公司2014年第一批站场改扩建工程施工招标文件。东部管道公司2014年第一批站场改扩建工程初步设计。东部管道公司2014年第一批站场改扩建工程初步堪察测量资料。东部管道公司2014年第一批站场改扩建工程招标文件澄清函。《常长线宜兴分界站为新增国信协联燃气用户改扩建工程宜兴分输站0版图纸》《东部管道2014年第一批站场改扩建工程宜兴站施工合同》3、组织机构及职责；3.1指挥组组长：成员：监护：职责：1）负责作业的现场指挥和安全监护工作。2）检查落实现场检查表中的相关内容并签字确认。3）保证作业各项安全措施到位。4）负责现场应急事件的处理与抢修人员的调度。3.2施工作业组组长：组员：职责：51）配合管理处编制作业方案；2）作业方案审批后，负责对作业人员进行作业方案和安全保障措施的交底；3）作业前，对场地进行检查，确保安全的工作环境；4）落实现场检查表中的相关内容并签字确认。5）作业过程中，密切注意工作场地周围的情况，如条件变化，随时准备停止作业；6）在每班工作完成后，清理工作现场并使其处于安全状态；7）负责作业完成后的施工现场恢复工作。4、施工总体安排；作业期间输气运行的安排：施工作业期间，不影响站内正常输气。（动火作业时，另单独上报动火作业方案）5、施工前准备；施工流程：确定吊装设备的种类及重量选定吊车吨位吊具选定HSE风险识别合格确定安装位置不合格确定吊车站位HSE风险识别不合格不合格合格吊装作业6施工用主要机具：a)吊装作业设备配置序号设备名称规格单位数量计划天数备注1吊车25T台120普通设备吊装2吊车50T台14安...
