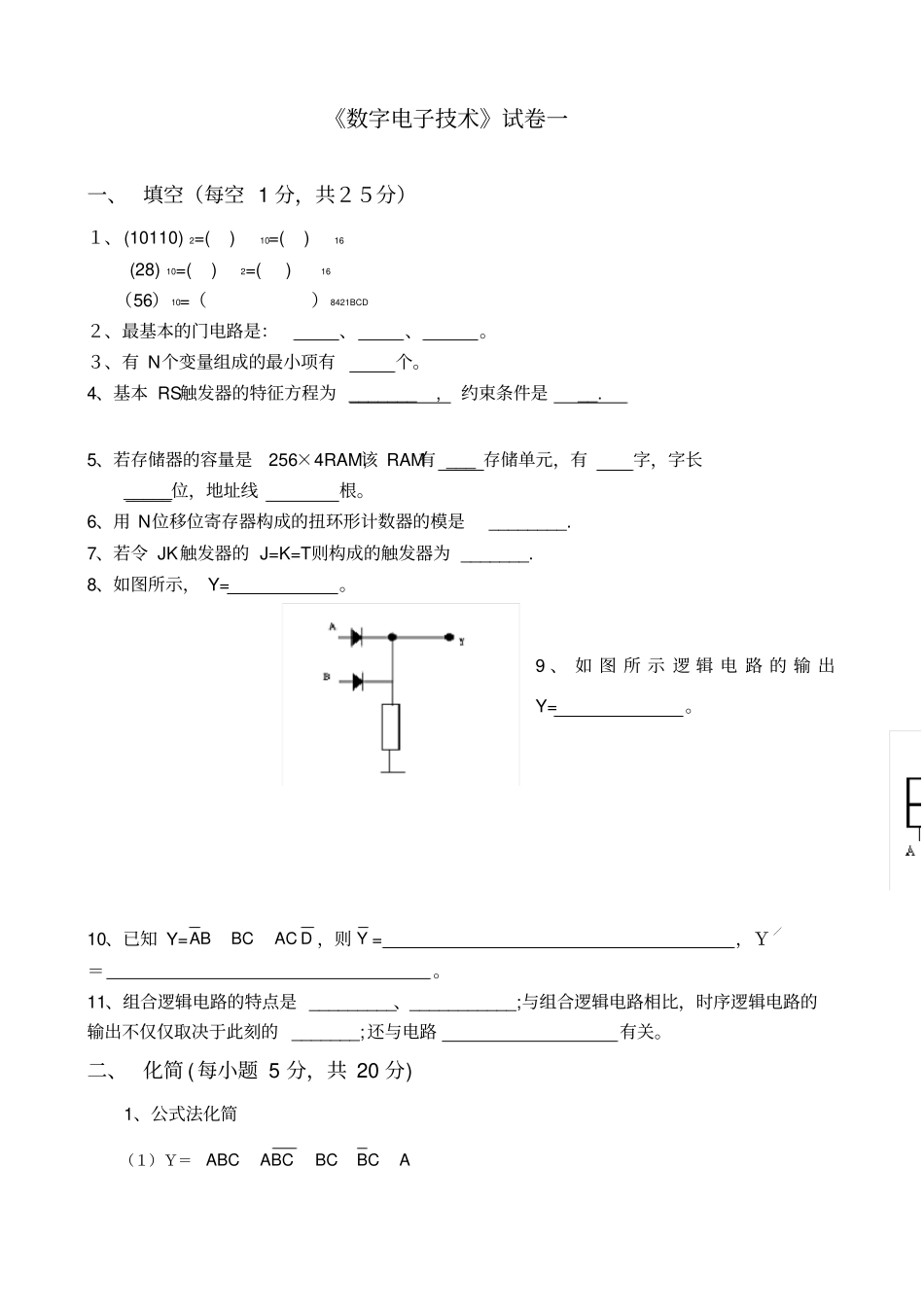

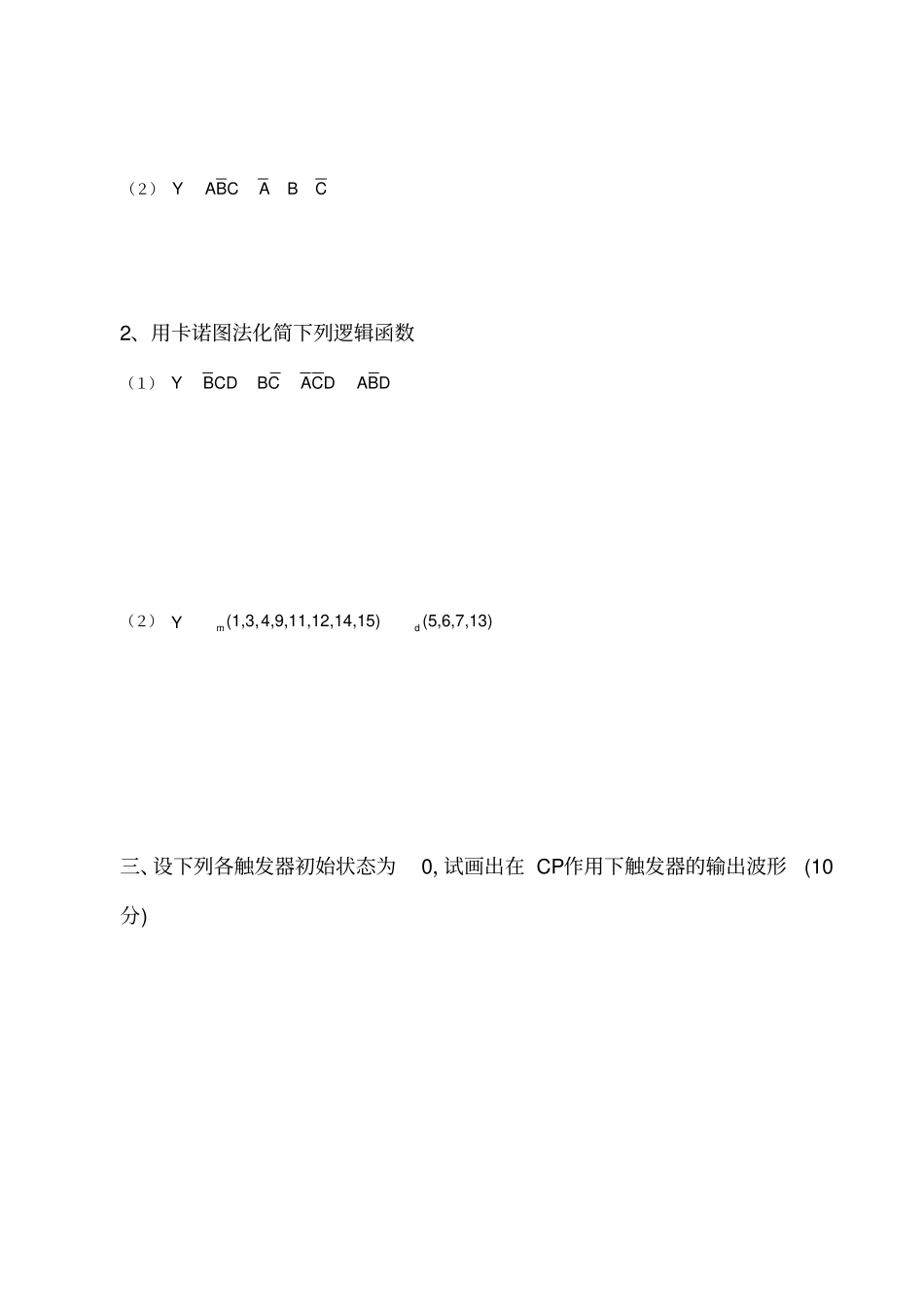

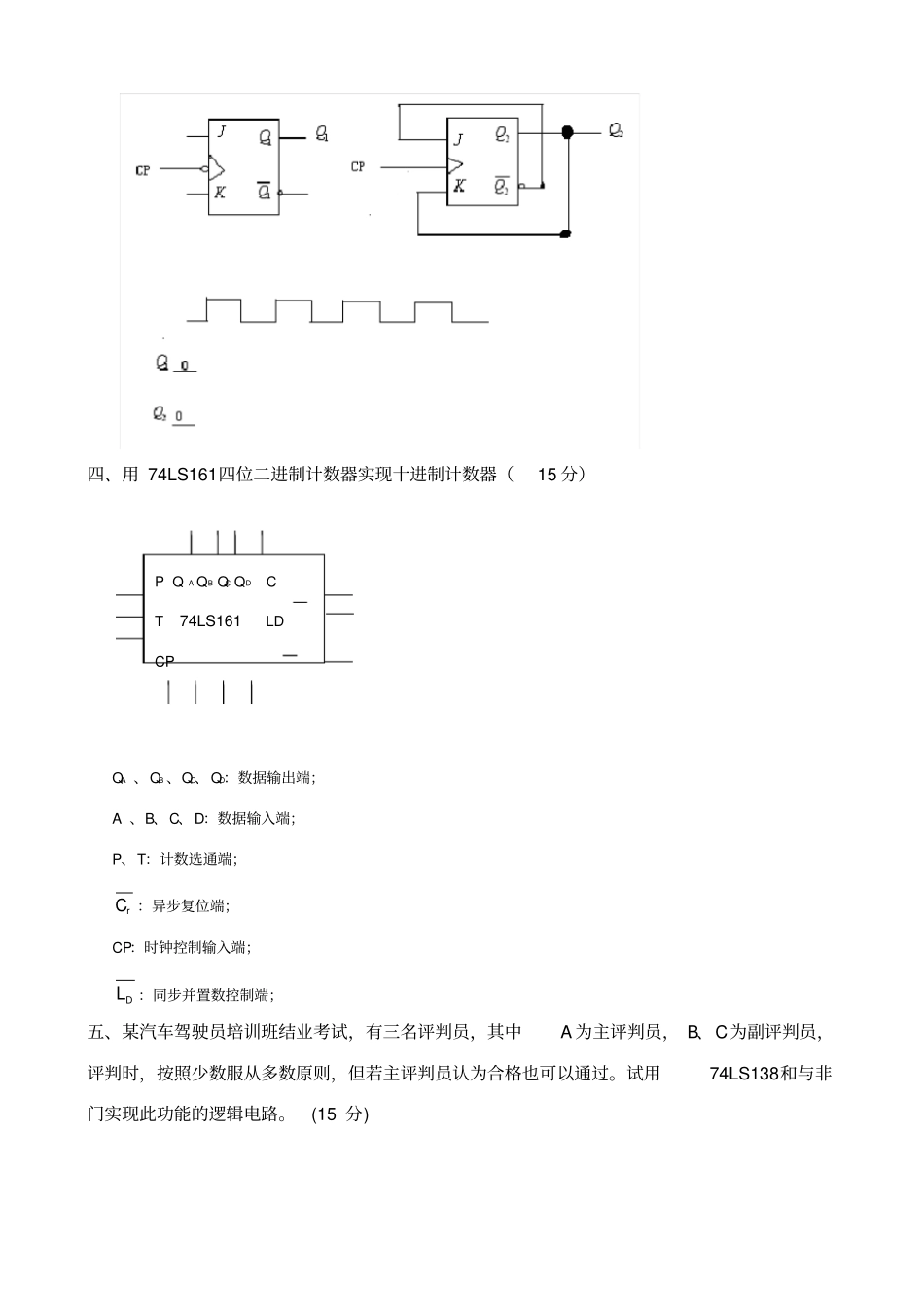

《数字电子技术》试卷一一、填空（每空1分，共２５分）１、(10110)2=()10=()16(28)10=()2=()16（56）10=（）8421BCD２、最基本的门电路是：、、。３、有N个变量组成的最小项有个。4、基本RS触发器的特征方程为_______,约束条件是__.5、若存储器的容量是256×4RAM,该RAM有___存储单元，有字，字长_____位，地址线根。6、用N位移位寄存器构成的扭环形计数器的模是________.7、若令JK触发器的J=K=T则构成的触发器为_______.8、如图所示，Y=。9、如图所示逻辑电路的输出Y=。10、已知Y=DACBCBA，则Y=，Ｙ／＝。11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。二、化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABCABCBCBCA（２）YABCABC2、用卡诺图法化简下列逻辑函数（１）YBCDBCACDABD（２）(1,3,4,9,11,12,14,15)(5,6,7,13)mdY三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A为主评判员，B、C为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。试用74LS138和与非门实现此功能的逻辑电路。(15分)PQAQBQCQDCT74LS161LDCPQA、QB、QC、QD：数据输出端；A、B、C、D：数据输入端；P、T：计数选通端；rC：异步复位端；CP：时钟控制输入端；DL：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C；8421(01010110)BCD。2、与、或、非。3、2N。4、10nnQSRQRS5、1024、256、4位、8根。6、2N。7、T触发器。8、Y=A+B。9、YABCD10、()()()YABBCACD；Ｙ／=()()()ABBCACD11、即刻输入、即刻输出；输入信号、原来状态。二、化简(每小题5分，共20分)1、公式法：YAC；1Y2、卡诺图法：YBCBD；YBD三、（本题10分）四、（本题15分）反馈置“0”法：五、（本题15分）解：根据设计要求，设输入变量为A（主评判员）、B、C（副评判员）=1时，认为合格；A、B、C=0时认为不合格；输出变量为L=1通过，L=0不通过。六、（本题15分）《数字电子技术》试卷二一、填空（每空1分，共20分）1、（1001101）2=（）10=（）8=（）16；（27）10=（）8421BCD。2、客观事物的最基本的逻辑关系有____逻辑____逻辑和_____逻辑三种。3、函数1FABBC=+的反演式1F=；函数2FABC=+的对偶式'2F=。4、51个“1”连续进行异或运算，其结果是。5、基本R-S触发器的特征方程为_______；约束条件是。6、按照逻辑功能的不同特点，数字电路可分为______________、_____________两大类。7、J-K触发器，当J=K=0时，触发器处于_________状态；J=0、K=1时，触发器状态为________；K=0、J=1时，触发器状态为_________；J=K=1时，触发器状态__________。8、某中规模寄存器内有3个触发器，用它构成的扭环型计数器模长为；构成最长模计数器模长为。二、化简（每题5分，共20分）1、用公式法化简下列逻辑函数。1)ABBAABBAF)(2)FABADBDBCE=+++2、用卡诺图法化简下列逻辑函数。1)mF(0,2,3,4,8,10,11)2)mF(0,1,4,9,12,)+d(2,3,6,10,11,14)三、设计一个三变量判偶电路，当输入变量A，B，C中有偶数个1时，其输出为1；否则输出为0。并用3/8线译码器(74LS138)和适当门电路实现。（16分）四、如下图所示维持阻塞D触发器，设初态为0。根据CP脉冲及A输入波形画出Q波形。（8分）五、用74LS161构成六进制计数器，用两种方法实现，并画出状态图。74LS161的功能表如下所示。（16分）六、试分析下图的逻辑电路，写出电路的驱动方程、状态方程、列出状态转换真值表、画出状态转换图，说明电路的逻辑功能。（20分）《数字电子技术》试卷二参考答案一、填空（每空1分，共20分）1、77，115，4D，00100111。2、与、或、非。3、()()ABBC++，()ABC+。4、1。5、1nnQSRQ+=+，1RS+=(或RS=0)。6、组合逻辑电路，时序逻辑电路。7、保持，置“0”，置“1”，翻转(或计数)。8、6，7。二、化简（每题5分，...
