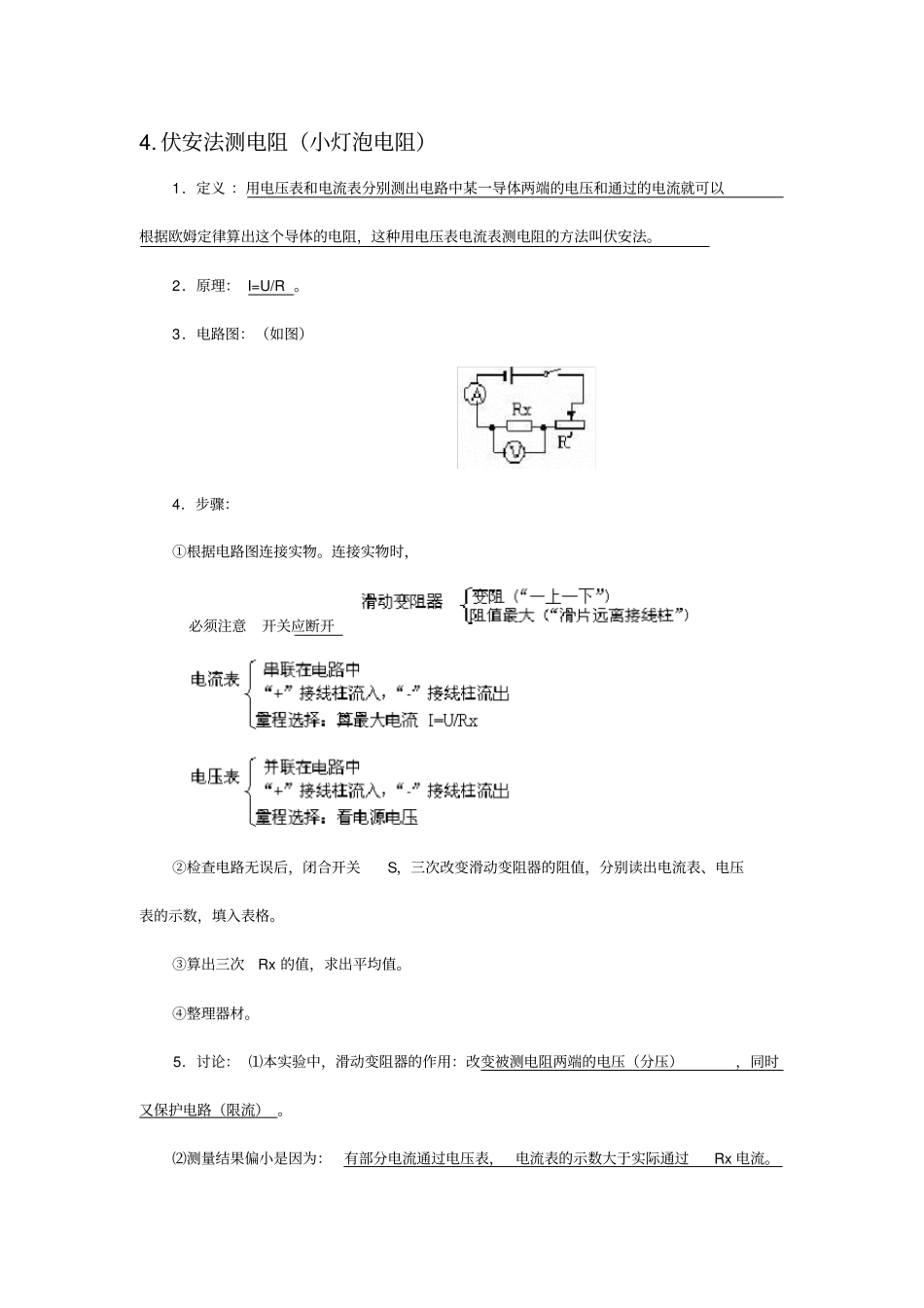

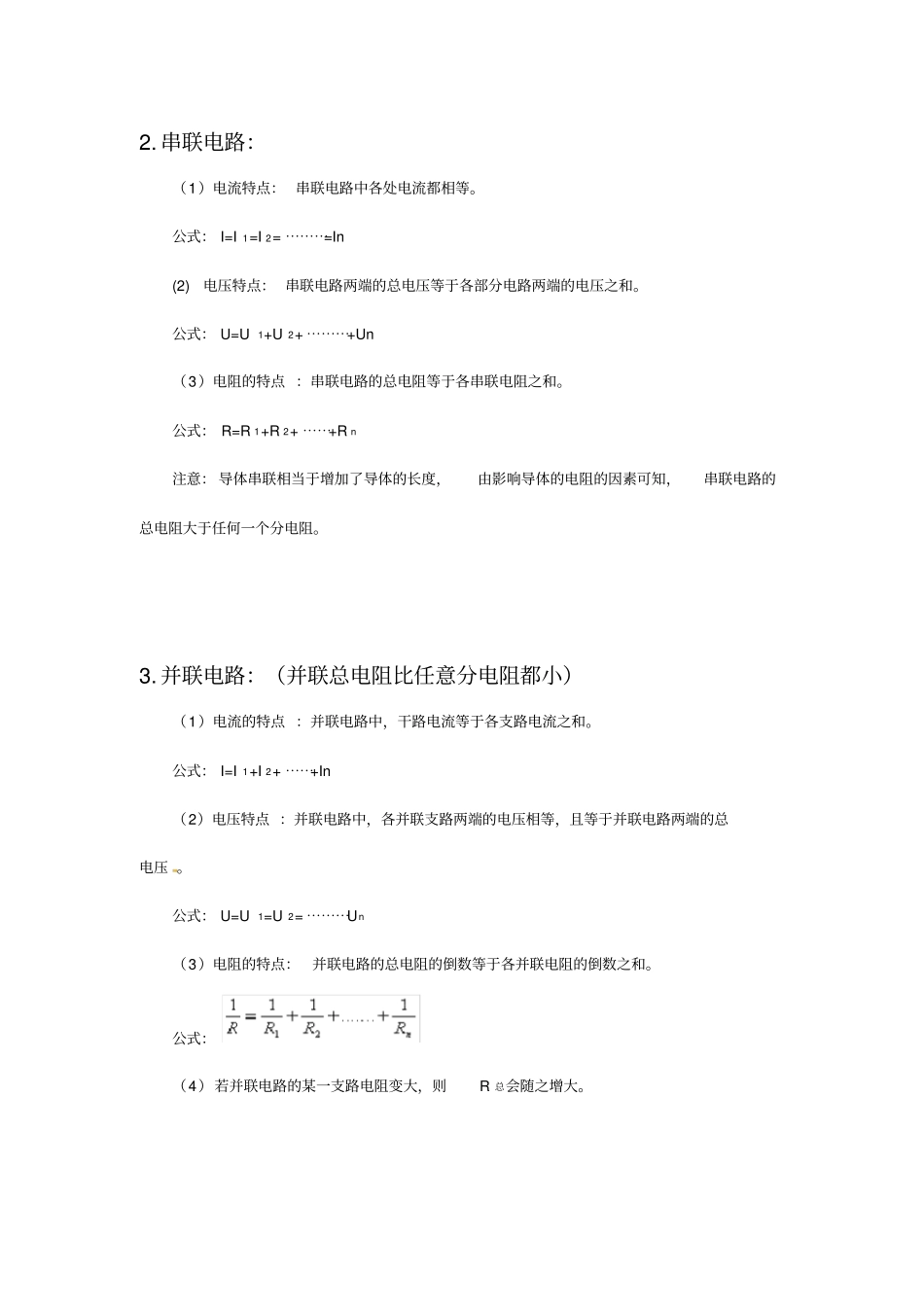

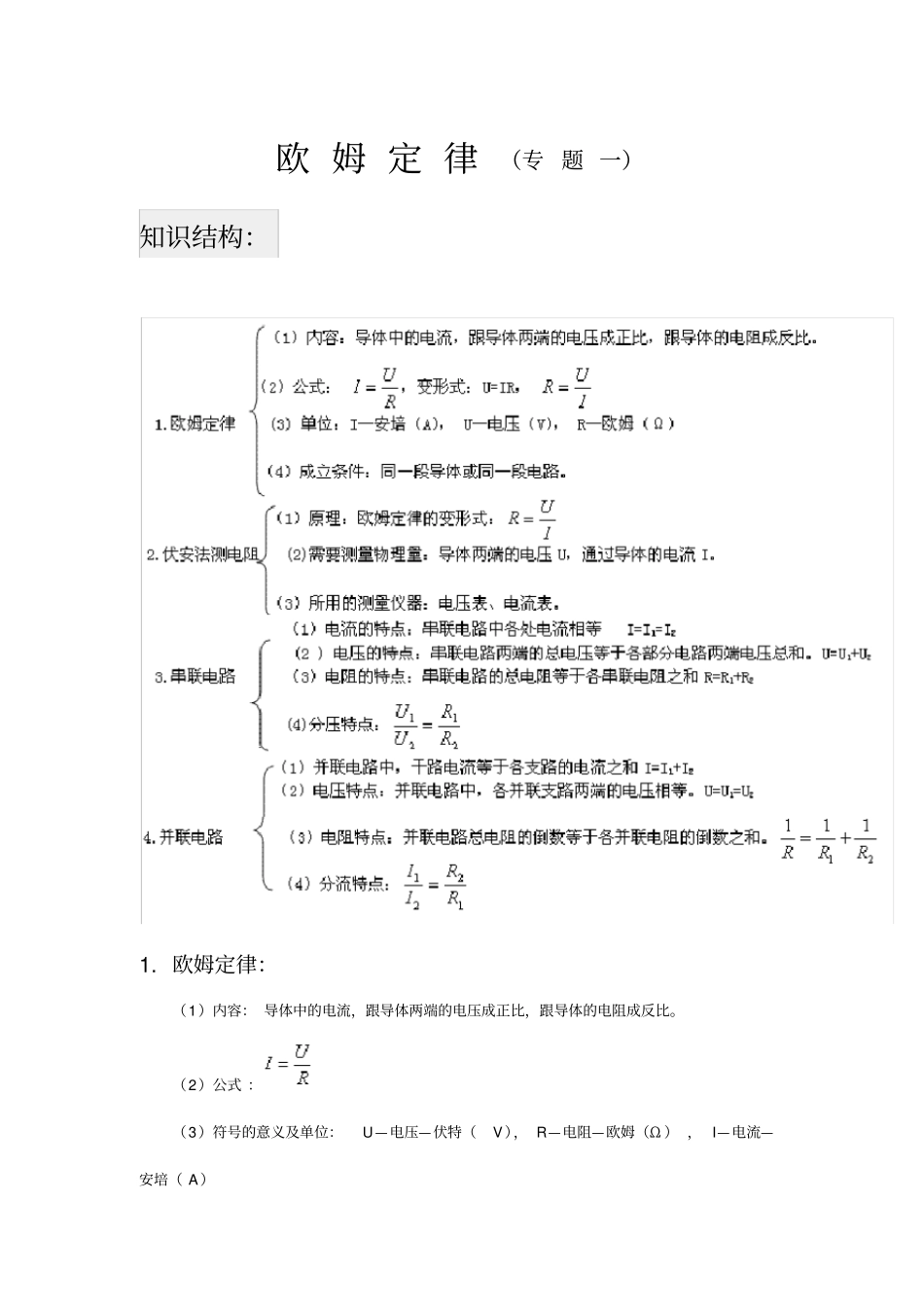

欧姆定律（专题一）知识结构：1.欧姆定律：（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（2）公式：（3）符号的意义及单位：U—电压—伏特（V），R—电阻—欧姆（Ω），I—电流—安培（A）2.串联电路：（1）电流特点：串联电路中各处电流都相等。公式：I=I1=I2=⋯⋯⋯=In(2)电压特点：串联电路两端的总电压等于各部分电路两端的电压之和。公式：U=U1+U2+⋯⋯⋯+Un（3）电阻的特点：串联电路的总电阻等于各串联电阻之和。公式：R=R1+R2+⋯⋯+Rn注意：导体串联相当于增加了导体的长度，由影响导体的电阻的因素可知，串联电路的总电阻大于任何一个分电阻。3.并联电路：（并联总电阻比任意分电阻都小）（1）电流的特点：并联电路中，干路电流等于各支路电流之和。公式：I=I1+I2+⋯⋯+In（2）电压特点：并联电路中，各并联支路两端的电压相等，且等于并联电路两端的总电压。公式：U=U1=U2=⋯⋯⋯Un（3）电阻的特点：并联电路的总电阻的倒数等于各并联电阻的倒数之和。公式：（4）若并联电路的某一支路电阻变大，则R总会随之增大。4.伏安法测电阻（小灯泡电阻）1．定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2．原理：I=U/R。3．电路图：（如图）4．步骤：①根据电路图连接实物。连接实物时，必须注意开关应断开②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③算出三次Rx的值，求出平均值。④整理器材。5．讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。⑶如图是两电阻的伏安曲线，则R1＞R2经典例题：1：由欧姆定律I=U/R可得出R=U/I，则下列说法正确的是A．电压U一定，电阻R与电流I成反比B．电流I一定，电阻R与电压U成正比C．电阻R与电压U、电流I的大小无关D．以上说法都不正确答案：C2：某同学连接的电路如图所示，已知他所用的电源电压为20V，电阻R为2kΩ，滑动变阻器的最大电阻为3kΩ，当他将滑片P从b滑向a的过程中，关于电压表示数变化的范围是（）答案:8V～20V3：如图所示的电路中，电源电压不变，闭合开关S后，当滑动变阻器的滑片从左向右滑动时，三只电表的变化情况是A．V1增大，V2减小，A增大B．V1减小，V2增大，A减小C．V1不变，V2增大，A不变D．V1不变，V2减小，A不变答案：C4：如图所示，电源电压保持不变，R3=2R2。当闭合S1，断开S2时，R1两端的电压为10V；当断开S1，闭合S2时，R1两端的电压为8V，则R1:R3等于（）A．4:5B.3:2C.3:1D.5:4答案:BQuiz：基础达标一、填空题1、有一电阻器，如果在它两端加12V的电压，通过它的电流是0.4A,那么它的电阻是________Ω；如果在这个导体的两端加15V的电压，通过它的电流是_______A，它的电阻是_________Ω；如果该导体两端的电压为0V，则通过它的电流为_______A，它的电阻为________Ω。2、一个定值电阻两端的电压为3V时，通过它的电流为0.5A,如果它两端电压为5V,__________（填“能”或“不能”）用量程为0.6A的电流表来测量通过该电阻的电流。3.某段电阻两端的电压为12V，通过的电流强度是0.9A，欲使通过的电流强度为0.3A，则在其两端应加的电压为_____________V。4.电压保持不变，当接电阻为6Ω电阻时，电路中的电流为0.2A。如改接阻值为12Ω电阻时，电路中的电流为_____________A。5.某同学连接的电路如图所示，为了正确测出灯泡的电阻，电表甲应该是_____，电表乙应该是_____，如果电压表的读数是2.5V，电流表的读数是0.3A，则灯泡的电阻是_____。6.如图所示，电阻R1的阻值为24Ω，R2的阻值为10Ω，图中电压表的示数12V，求电阻R2两端的电压是多少_____________。7．在图中，灯L1和灯L2是______联的，闭合开关S，电压表测的是_______两端的电压，若电源电压是8V，电压表的示数是3V，则灯L1两端的电压是_______V，灯L2两端的电压是________V。8．小明同学连接的电路如图所示，当他...
