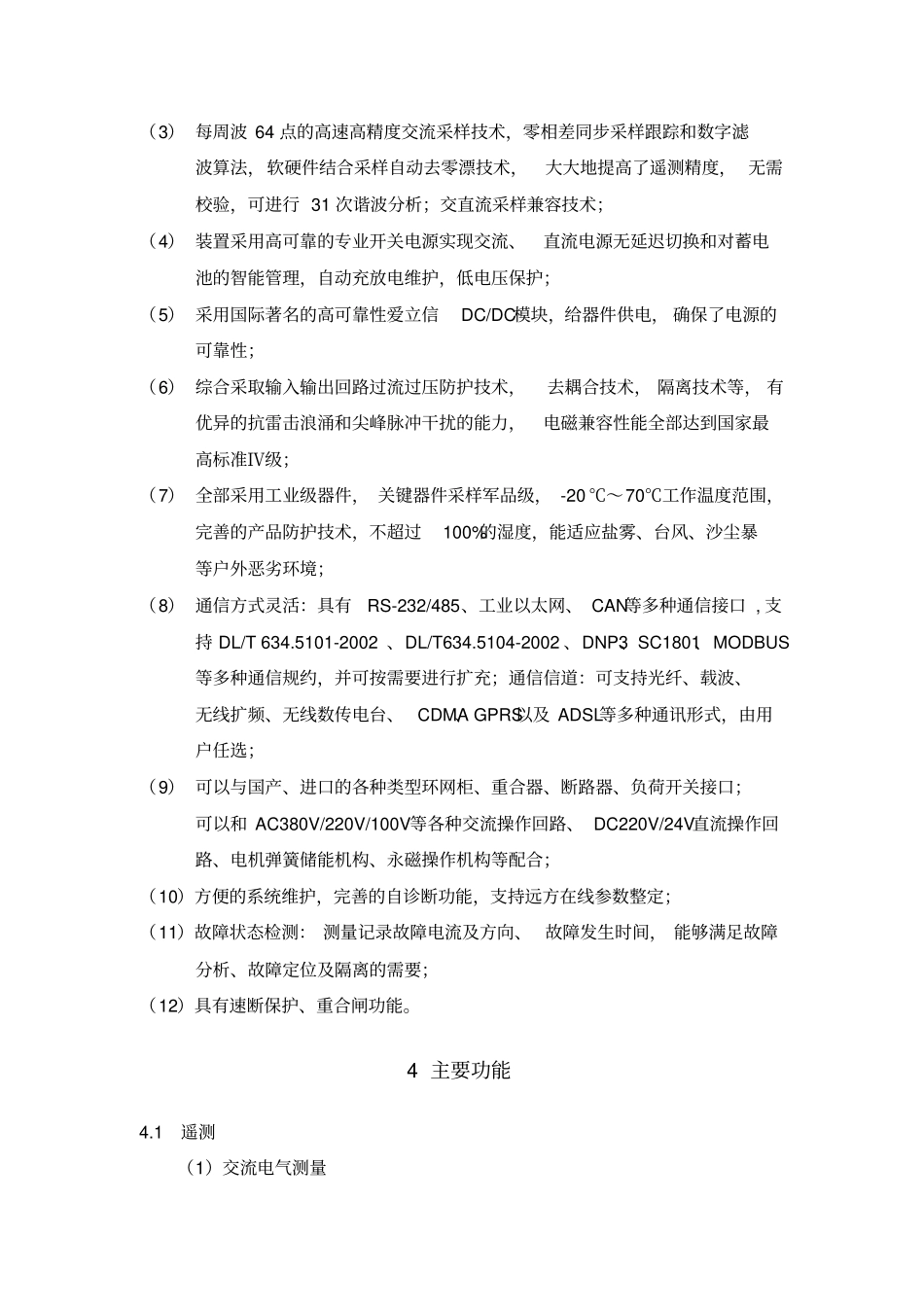

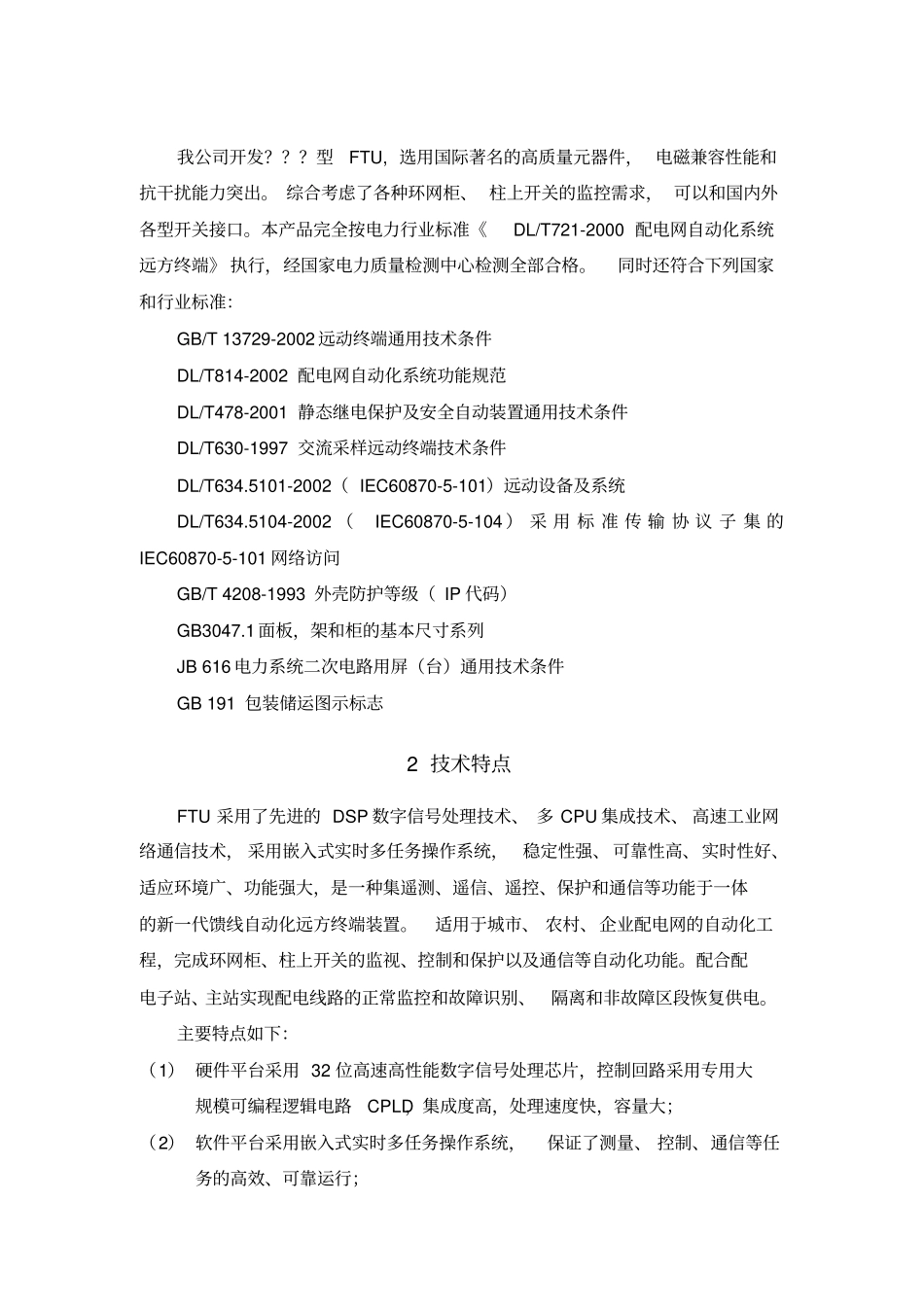

FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distributionterminalunitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。配变终端设备（TTU）distributionTransformersupervisoryTerminalUnit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。馈线终端设备（FTU）feederterminalunitFTU是装设在馈线开关旁的开关监控装置。这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。我公司开发？？？型FTU,选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。本产品完全按电力行业标准《DL/T721-2000配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。同时还符合下列国家和行业标准：GB/T13729-2002远动终端通用技术条件DL/T814-2002配电网自动化系统功能规范DL/T478-2001静态继电保护及安全自动装置通用技术条件DL/T630-1997交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T4208-1993外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB616电力系统二次电路用屏（台）通用技术条件GB191包装储运图示标志2技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片，控制回路采用专用大规模可编程逻辑电路CPLD，集成度高，处理速度快，容量大；（2）软件平台采用嵌入式实时多任务操作系统，保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术，零相差同步采样跟踪和数字滤波算法，软硬件结合采样自动去零漂技术，大大地提高了遥测精度，无需校验，可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理，自动充放电维护，低电压保护；（5）采用国际著名的高可靠性爱立信DC/DC模块，给器件供电，确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术，去耦合技术，隔离技术等，有优异的抗雷击浪涌和尖峰脉冲干扰的能力，电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件，关键器件采样军品级，-20℃～70℃工作温度范围，完善的产品防护技术，不超过100%的湿度，能适应盐雾...
