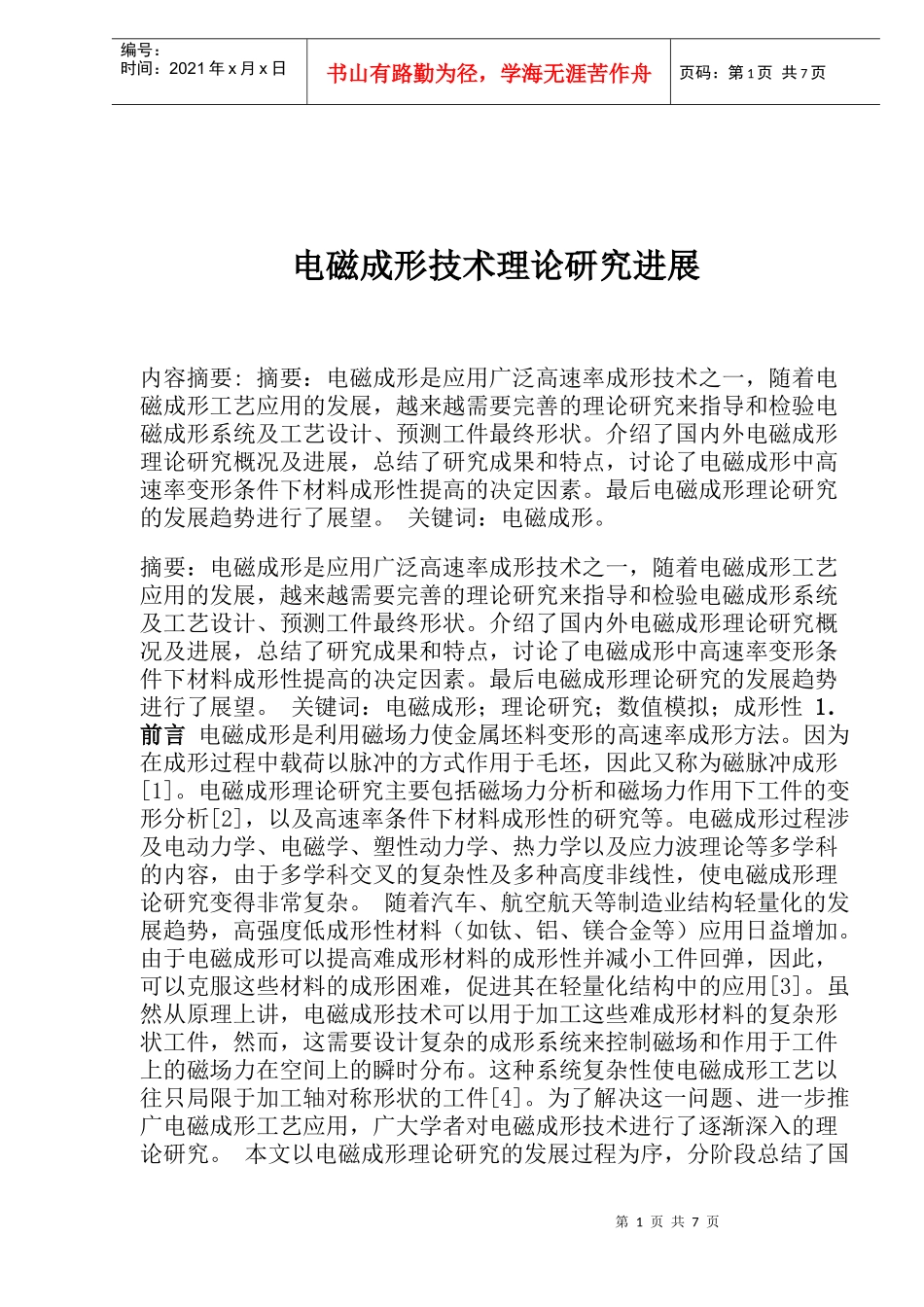

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电磁成形技术理论研究进展内容摘要:摘要：电磁成形是应用广泛高速率成形技术之一，随着电磁成形工艺应用的发展，越来越需要完善的理论研究来指导和检验电磁成形系统及工艺设计、预测工件最终形状。介绍了国内外电磁成形理论研究概况及进展，总结了研究成果和特点，讨论了电磁成形中高速率变形条件下材料成形性提高的决定因素。最后电磁成形理论研究的发展趋势进行了展望。关键词：电磁成形。摘要：电磁成形是应用广泛高速率成形技术之一，随着电磁成形工艺应用的发展，越来越需要完善的理论研究来指导和检验电磁成形系统及工艺设计、预测工件最终形状。介绍了国内外电磁成形理论研究概况及进展，总结了研究成果和特点，讨论了电磁成形中高速率变形条件下材料成形性提高的决定因素。最后电磁成形理论研究的发展趋势进行了展望。关键词：电磁成形；理论研究；数值模拟；成形性1．前言电磁成形是利用磁场力使金属坯料变形的高速率成形方法。因为在成形过程中载荷以脉冲的方式作用于毛坯，因此又称为磁脉冲成形[1]。电磁成形理论研究主要包括磁场力分析和磁场力作用下工件的变形分析[2]，以及高速率条件下材料成形性的研究等。电磁成形过程涉及电动力学、电磁学、塑性动力学、热力学以及应力波理论等多学科的内容，由于多学科交叉的复杂性及多种高度非线性，使电磁成形理论研究变得非常复杂。随着汽车、航空航天等制造业结构轻量化的发展趋势，高强度低成形性材料（如钛、铝、镁合金等）应用日益增加。由于电磁成形可以提高难成形材料的成形性并减小工件回弹，因此，可以克服这些材料的成形困难，促进其在轻量化结构中的应用[3]。虽然从原理上讲，电磁成形技术可以用于加工这些难成形材料的复杂形状工件，然而，这需要设计复杂的成形系统来控制磁场和作用于工件上的磁场力在空间上的瞬时分布。这种系统复杂性使电磁成形工艺以往只局限于加工轴对称形状的工件[4]。为了解决这一问题、进一步推广电磁成形工艺应用，广大学者对电磁成形技术进行了逐渐深入的理论研究。本文以电磁成形理论研究的发展过程为序，分阶段总结了国第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页内外理论研究的概况及进展，归纳了各阶段理论研究的成果和特点，讨论了高速率变形条件下材料成形性提高的决定因素，最后展望了电磁成形理论研究的发展趋势。2．理论研究概况电磁成形理论研究得比较多的是美国、俄罗斯、日本、德国、加拿大和中国等国家。根据内容和方法的不同，可以把电磁成形理论研究分为四个部分：等效RLC回路研究、有限元计算研究、通用软件耦合场数值模拟研究和高速率电磁成形材料成形性研究。上述四部分不是相对孤立的，后面的研究内容通常以前面的研究结果为基础，有时甚至是交叉进行的。2.1等效RLC回路研究等效RLC回路研究就是把电磁成形系统的二次或更高次回路等效为一次RLC回路[5]，由此用一个RLC响应近似表示成形线圈的放电电压和放电电流，从而简化了磁场力和工件变形的研究。磁场力分析实际上是电磁成形系统的电路与磁路分析。放电回路包括电磁成形设备和成形线圈—毛坯构成的感应系统。成形系统参数的相互依赖性是模拟电磁成形过程最大的困难[6]。在放电回路中，毛坯的形状发生变化，放电回路的参数将随之改变，进而使放电电流峰值与频率均不符合由简单的RLC等效电路计算的结果[7]。只有当毛坯变形程度较小时，才可近似采用简单的RLC等效回路进行计算。G.K.Lai和M.J.Hillier[8]应用电动力学对管件电磁胀形进行了研究，结果表明，系统电感随管坯的径向位移增大而增大，而系统电阻则相反。随时间变化的压力波、电感和电阻如图1所示[8]。图1放电过程磁压力及系统电参数的时域特性[8]（a）磁压力脉冲；（b）放电回路电感；（c）放电回路电阻但是，实际上工件的成形能量主要第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页是由磁脉冲压力的第一波给予的[4]。因为本身能量降低以及线圈和工件之间的间隙随着工件...
