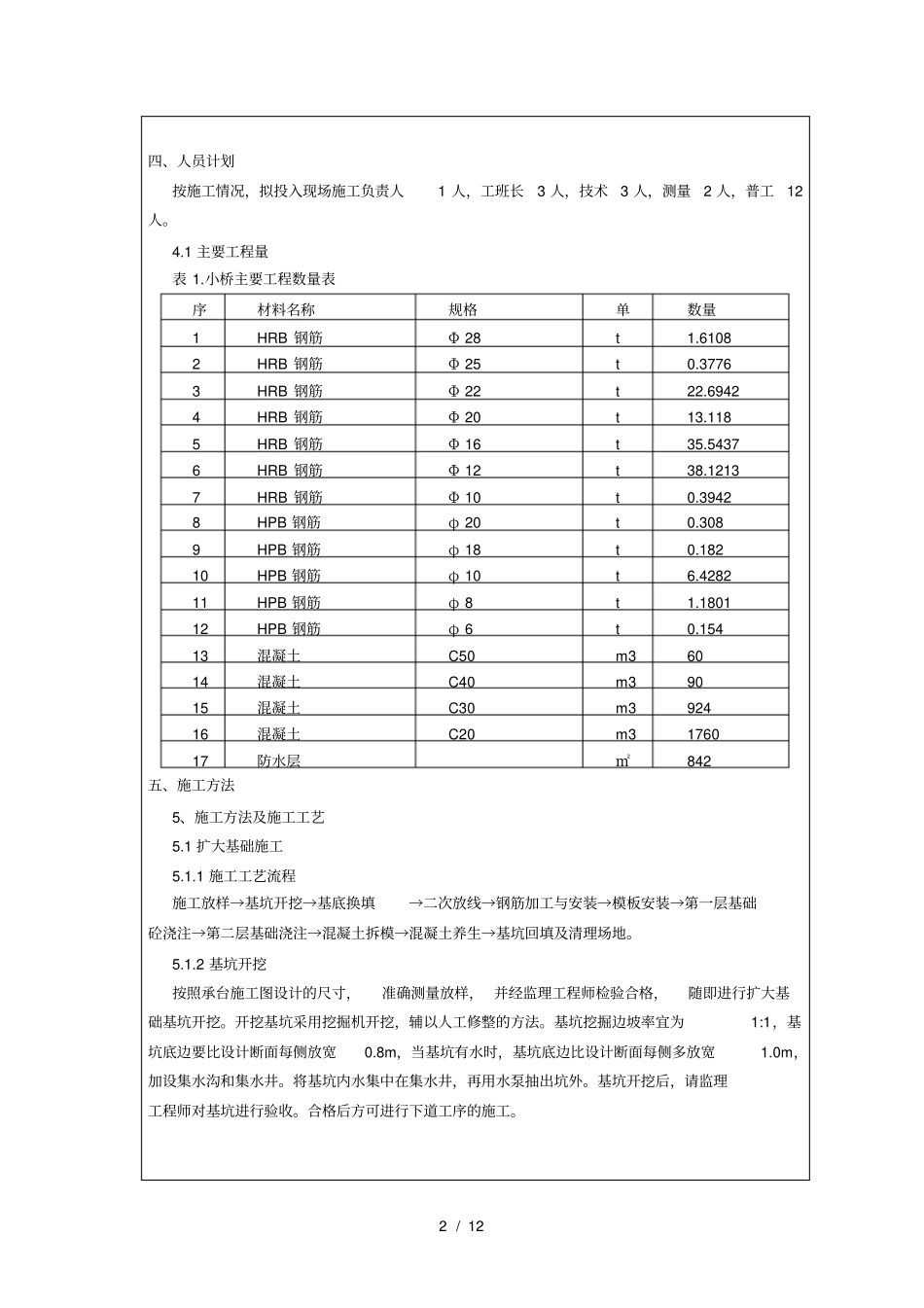

1/12施工技术交底记录合同段民和至小峡1级公路第3合同段桥位里程民小公路YK30+000-YK43+200(ZK30+000-ZK42+000)范围内所有小桥工程名称小桥工程交底日期2014-08-02施工单位中铁九局西宁民小项目部分项工程名称扩大基础及下部构造交底提要基坑开挖、扩大基础及下部构造施工技术交底交底内容：一、工程概况本工程位于青海省民和回族土族自治县，是连接青海至藏区公路的主要组成部分；是青海省西宁市与海东地区民和县联系的主要途径；本合同段内共有小桥8座，4座新建；4座维修利用。桥梁下部结构采用扩大基础，轻型薄壁桥台，上部结构采用13m先张法预应力空心板和8.0m的钢筋混凝土矩形板。小桥伸缩缝设置：13m跨径小桥采用一端背墙连续一端设置D60型伸缩缝；8m跨径小桥均采用预切伸缩缝。YK33+961.5小桥梁跨布置为1孔8m，桥面宽度10m，和线路交角90°；YK35+207.6小桥梁跨布置为1孔13m，桥面宽度10m，和线路交角90°；ZK35+401.4小桥梁跨布置为1孔13m，桥面宽度10m，和线路交角90°；ZK38+371小桥梁跨布置为1孔13m，桥面宽度10m，和线路交角90°；二、施工范围民小公路YK30+000-YK43+200(ZK30+000-ZK42+000)范围内所有小桥2.1地质情况YK33+961.5小桥此桥位处为店子村一社通行道路，中间有1条汇水渠，渠内表面为淤泥，地面以下1-2.7m为杂填土，2.7-8.2m为松散卵石土；YK35+207.6小桥此桥位处为店子村二社山体汇水水渠，常年积水，两侧为村道，渠地表面为淤泥，两侧及淤泥下为填筑土；ZK35+401.4小桥此桥位处为店子村三社汇水水渠，常年积水，两侧为耕地，水渠较宽，渠表面为淤泥，其下为松散填筑土；ZK38+371小桥此桥位处为山体汇水水渠，常年积水，表面为淤泥，其下至8.5m为松散卵石土。三、施工准备3.1.为保证本工程工期，该扩大基础及下部构造24小时昼夜施工，夜间施工时，设置足够的照明设施，危险地段设置明显标志。3.2.主要机具：挖掘机、装载机、砼运输车、钢筋弯曲机、钢筋切断机、交流电焊机等。2/12四、人员计划按施工情况，拟投入现场施工负责人1人，工班长3人，技术3人，测量2人，普工12人。4.1主要工程量表1.小桥主要工程数量表序材料名称规格单数量1HRB钢筋Φ28t1.61082HRB钢筋Φ25t0.37763HRB钢筋Φ22t22.69424HRB钢筋Φ20t13.1185HRB钢筋Φ16t35.54376HRB钢筋Φ12t38.12137HRB钢筋Φ10t0.39428HPB钢筋φ20t0.3089HPB钢筋φ18t0.18210HPB钢筋φ10t6.428211HPB钢筋φ8t1.180112HPB钢筋φ6t0.15413混凝土C50m36014混凝土C40m39015混凝土C30m392416混凝土C20m3176017防水层㎡842五、施工方法5、施工方法及施工工艺5.1扩大基础施工5.1.1施工工艺流程施工放样→基坑开挖→基底换填→二次放线→钢筋加工与安装→模板安装→第一层基础砼浇注→第二层基础浇注→混凝土拆模→混凝土养生→基坑回填及清理场地。5.1.2基坑开挖按照承台施工图设计的尺寸，准确测量放样，并经监理工程师检验合格，随即进行扩大基础基坑开挖。开挖基坑采用挖掘机开挖，辅以人工修整的方法。基坑挖掘边坡率宜为1:1，基坑底边要比设计断面每侧放宽0.8m，当基坑有水时，基坑底边比设计断面每侧多放宽1.0m，加设集水沟和集水井。将基坑内水集中在集水井，再用水泵抽出坑外。基坑开挖后，请监理工程师对基坑进行验收。合格后方可进行下道工序的施工。3/12序号施工部位设计要求备注1YK33+961.5小桥每侧基础换填长12m宽3m厚度为0.6m的砂砾，夯实后[fa0]=300kPa2YK35+207.6小桥基础全面换填长20m宽15m厚度为1m的砂砾，夯实后[fa0]=300kPa3ZK35+401.4小桥桥位处为流水渠，开挖高出设计标高10cm进行夯实后铺设5-10cm碎石垫层，其上制作桥梁基础需拆除既有导流坝30m。桥位进出口需开挖。4ZK38+371小桥地质为松散卵石土，基坑分侧开挖，基底高出设计标高10cm进行夯实后铺设5-10cm碎石垫层，承载力[fa0]=300kPa5.1.3测量放线在基底处理整平、夯实后，进行扩大基础定位放线，在放线时，除必须精确将扩大基础的1、2层台的外轮廓线放出来外，还应将薄壁中心及薄壁外轮廓线放出。5.1.4钢筋安装钢筋在钢筋加工场地统一制作半成品，汽车运输至现场绑扎成型。钢筋绑扎前，先用石笔在垫层上标出钢筋的位置，然后再进行钢筋排...
