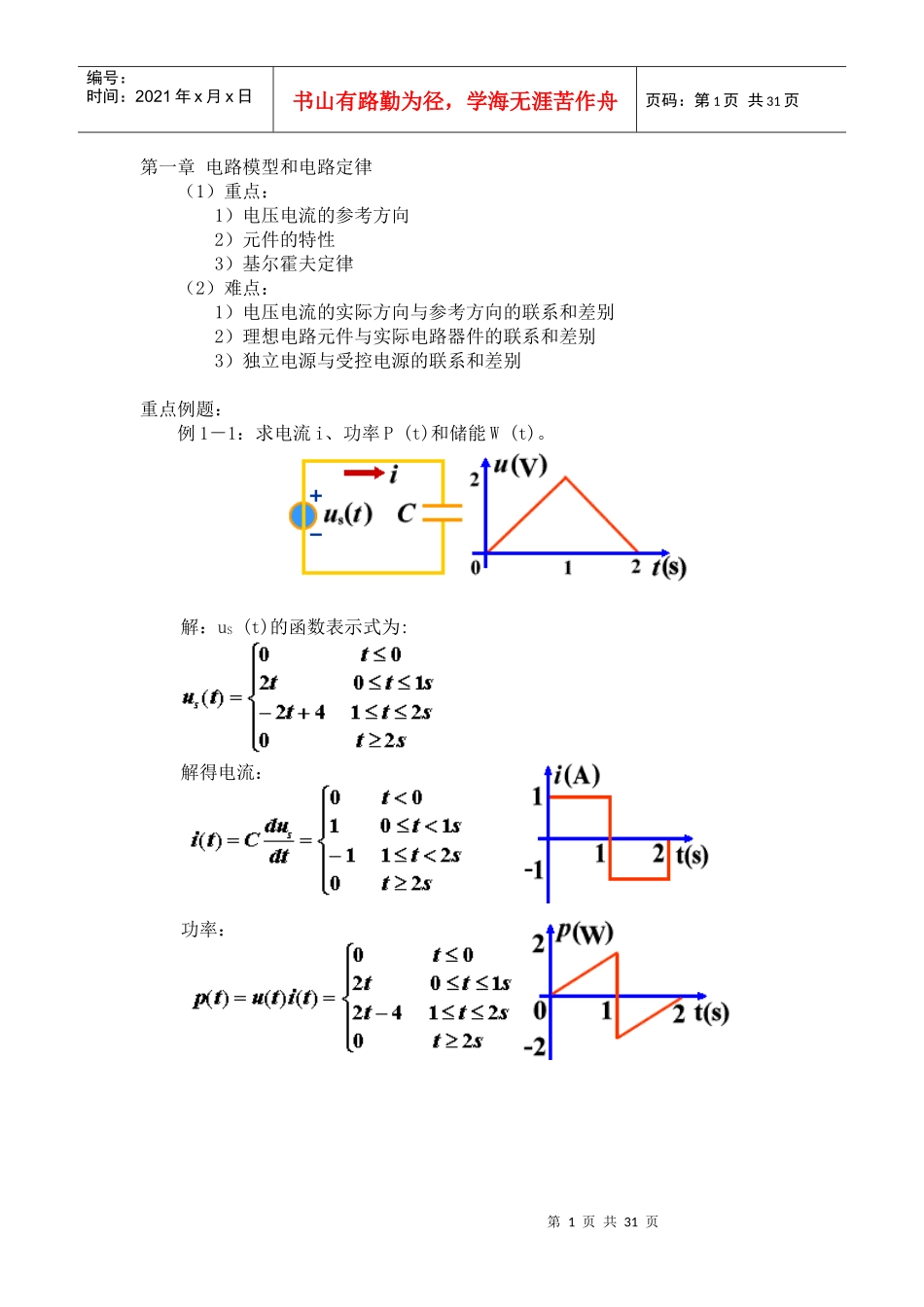

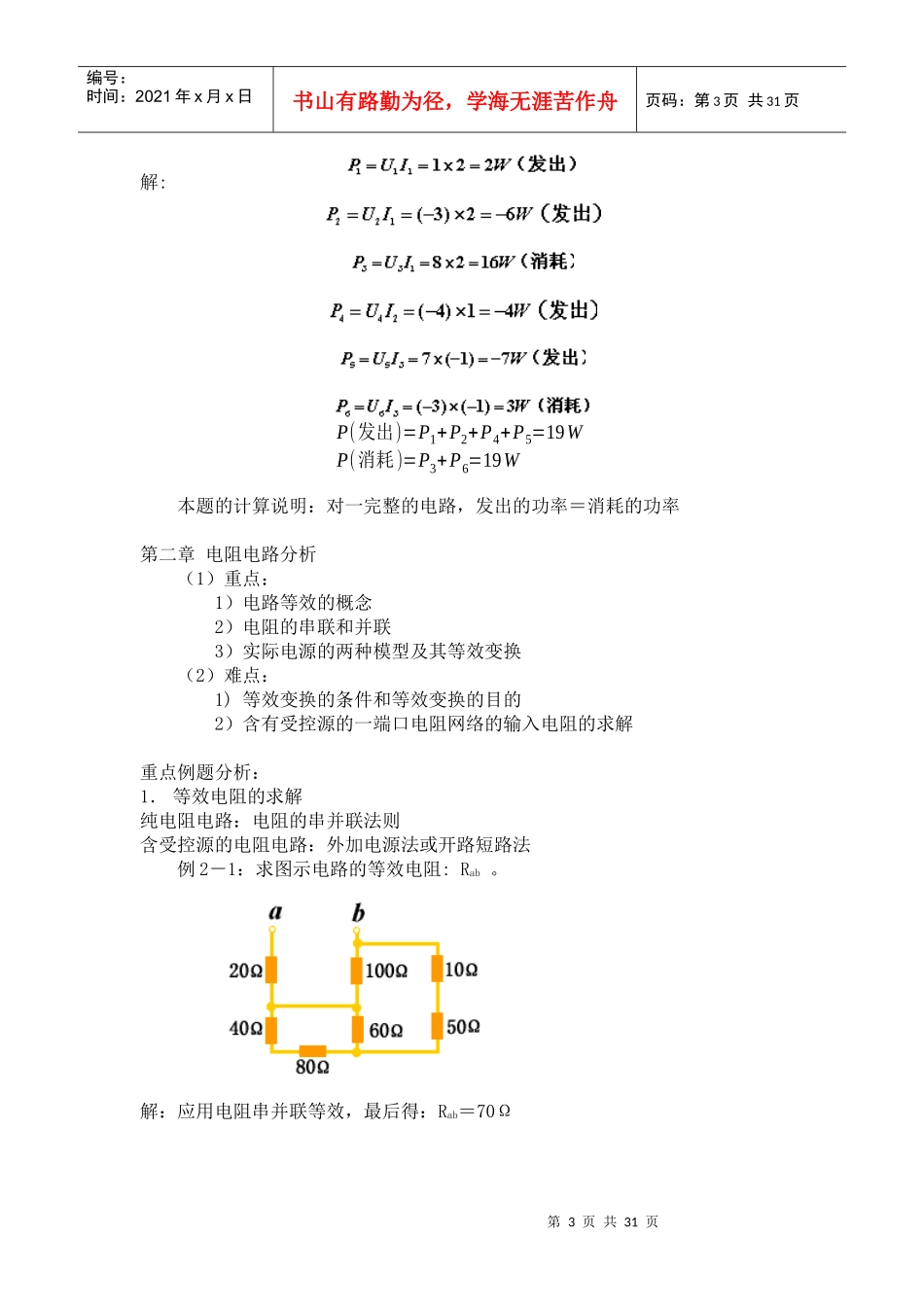

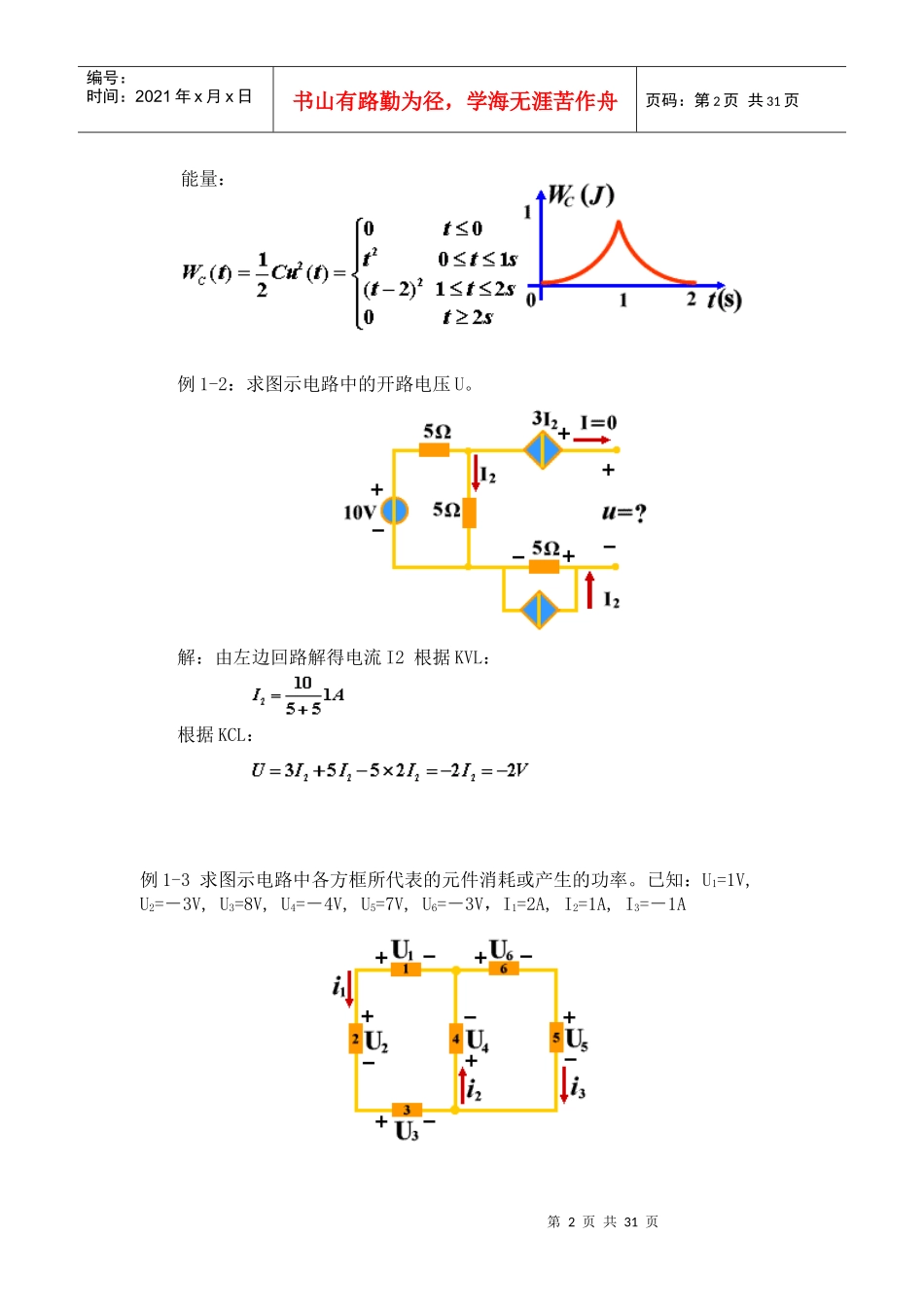

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章电路模型和电路定律（1）重点：1）电压电流的参考方向2）元件的特性3）基尔霍夫定律（2）难点：1）电压电流的实际方向与参考方向的联系和差别2）理想电路元件与实际电路器件的联系和差别3）独立电源与受控电源的联系和差别重点例题：例1－1：求电流i、功率P(t)和储能W(t)。解：uS(t)的函数表示式为:解得电流：功率：第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页能量：例1-2：求图示电路中的开路电压U。解：由左边回路解得电流I2根据KVL：根据KCL：例1-3求图示电路中各方框所代表的元件消耗或产生的功率。已知：U1=1V,U2=－3V,U3=8V,U4=－4V,U5=7V,U6=－3V，I1=2A,I2=1A,I3=－1A第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页解:P(发出)=P1+P2+P4+P5=19WP(消耗)=P3+P6=19W本题的计算说明：对一完整的电路，发出的功率＝消耗的功率第二章电阻电路分析（1）重点：1）电路等效的概念2）电阻的串联和并联3）实际电源的两种模型及其等效变换（2）难点：1)等效变换的条件和等效变换的目的2）含有受控源的一端口电阻网络的输入电阻的求解重点例题分析：1．等效电阻的求解纯电阻电路：电阻的串并联法则含受控源的电阻电路：外加电源法或开路短路法例2－1：求图示电路的等效电阻:Rab。解：应用电阻串并联等效，最后得：Rab＝70Ω第4页共31页第3页共31页601005010ba408020a6010060b1202010060ba4020100100ba20编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页例2-1图a例2-1图b例2-1图c例2-1图d例2－2：计算图示含有受控源的一端口电路的输入电阻。解：因为电路中有受控源，求输入电阻时，先把独立源置零，然后在端口外加电压源，如图示，由KCL和KVL得：输入电阻为端口电压和电流的比值：第5页共31页第4页共31页+_US+_R3R2R1i1ri1-R1US+R2//R3i1ri1/R3-R+_US+i1(R2//R3)ri1/R3--32321RRRRRR3321/)//(RrRRRUiS编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页2．电源的等效变换注：受控源也可作等效变换例2-3求电流i1例2-3图a解：第三章线性网络的一般分析方法（1）重点：1）KCL和KVL独立方程数的概念2）结点电压法3）回路电流法（网孔电流法）SURriRRRi31321/)//(第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页（2）难点：1）独立回路的确定2）正确理解每一种方法的依据3）含独立电流源和受控电流源的电路的回路电流方程的列写4）含独立电压源和受控电压源的电路的结点电压方程的列写重点例题解析：1．回路电流法回路法的一般步骤：(1)选定l=b-(n-1)个基本回路，并确定其绕行方向；(2)对l个基本回路，以回路电流为未知量，列写KVL方程；(3)求解上述方程，得到l个回路电流；(4)求各支路电流(用回路电流表示)；(5)其它分析。例3－1列写图示电路的回路电流方程(电路中含有受控源）。解：选网孔为独立回路如图所示，把受控电压源看作独立电压源列方程：回路1回路2回路3由于受控源的控制量U是未知量，需增补一个方程：整理以上方程消去控制量U得：回路1回路2回路3选网孔为独立回路第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页例3－2求电路中电压U，电流I和电压源产生的功率。解：独立回路的选取如图所示，回路方程为：选取的独立回路2．结点电压法结点法的一般步骤：(1)选定参考结点，标定其余n-1个独立结点；(2)对n-1个独立结点，以结点电压为未知量，列写其KCL方程；(3)求解上述方程，得到n-1个结点电压；(4)求各支路电流(用结点电压表示)；回路1回路2回路3回路4从中解得：则所求电流电压电压源产生的功率第8页共31页第7页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共31页(5)其它分析。例3－3列写图示电路的结点电压方程。解：结点编号及参考结点的选取如图所示，结点电压方程为：结点1...
