(完整版)市政工程鼓风机采购技术协议VIP免费

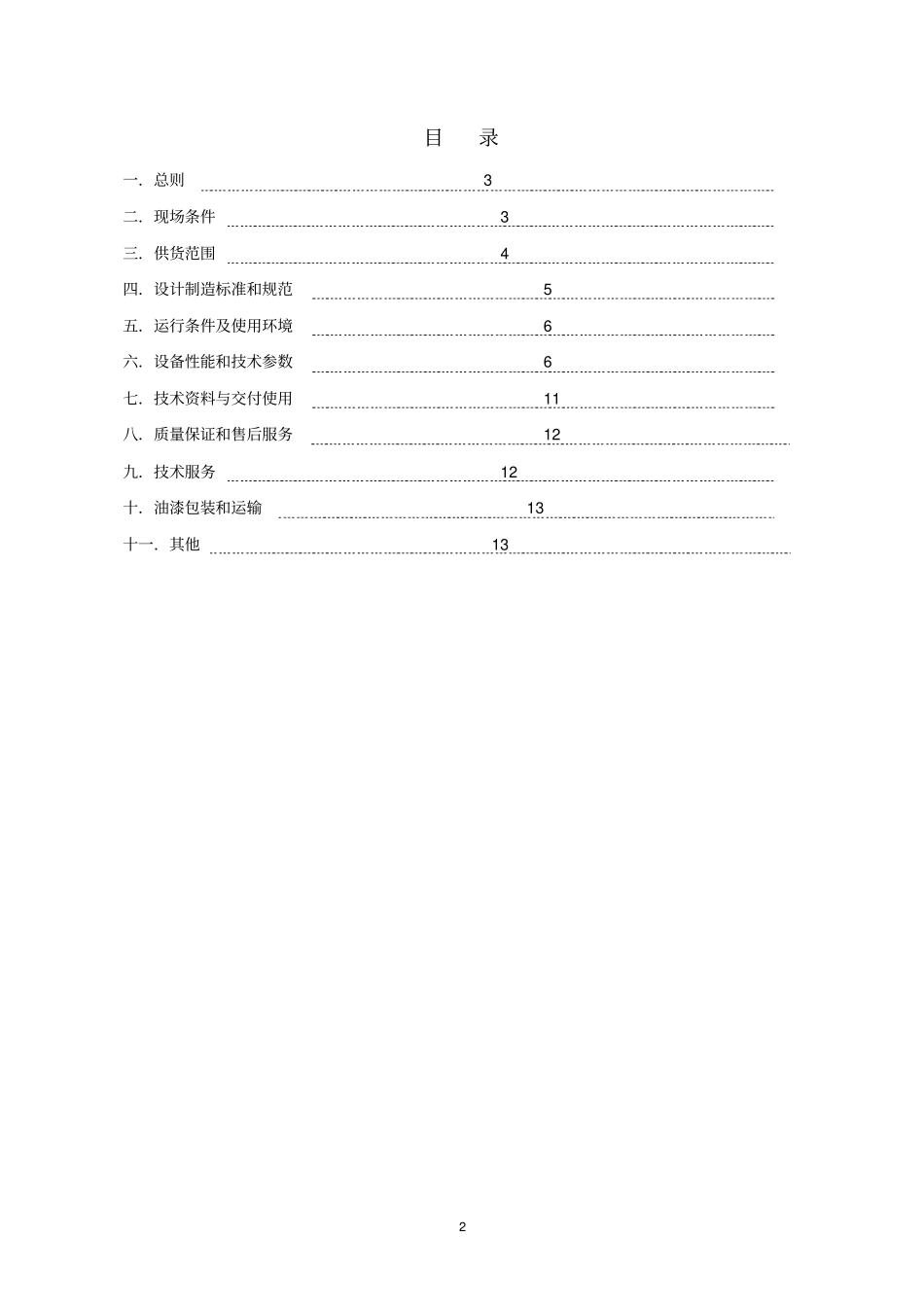

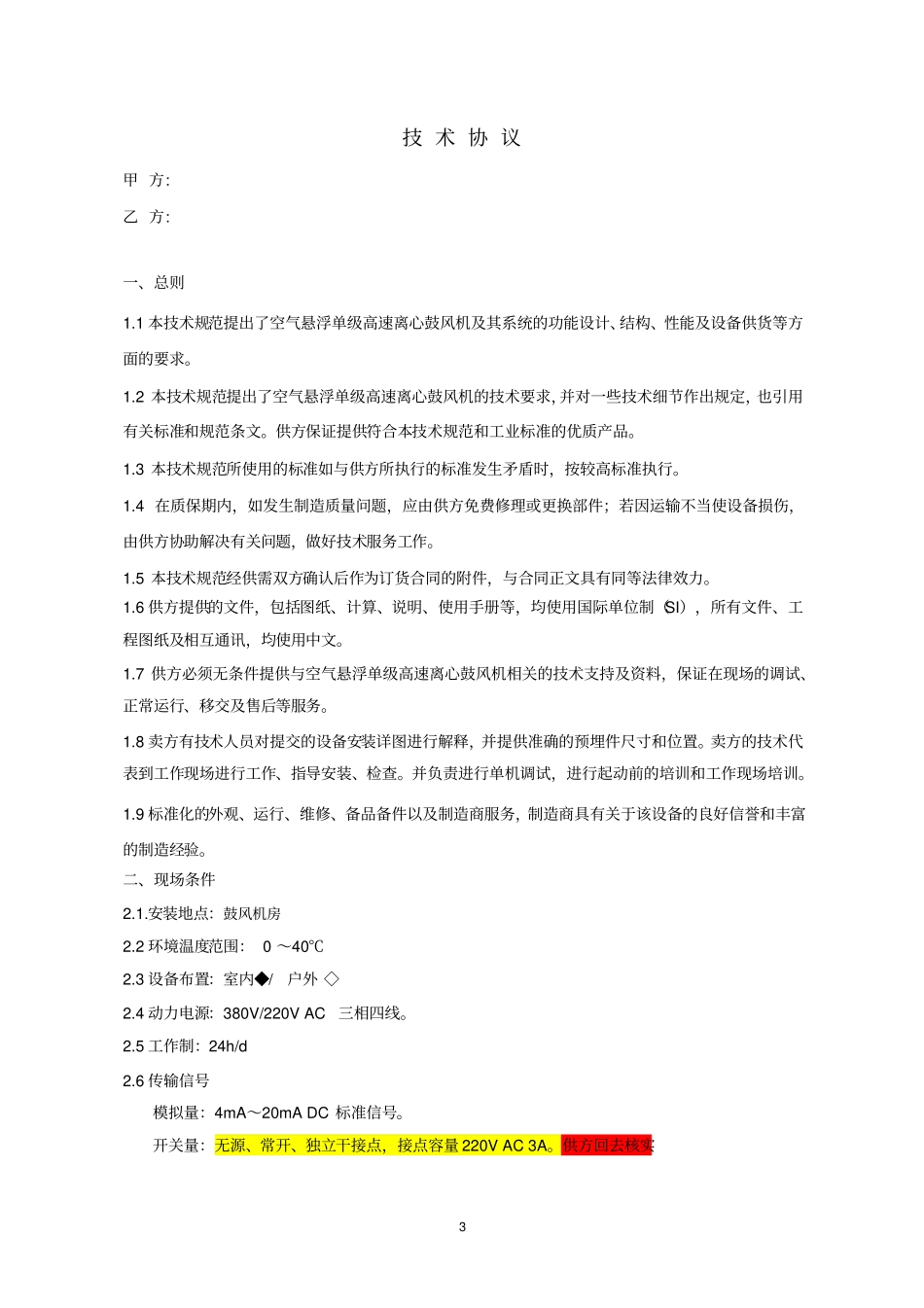

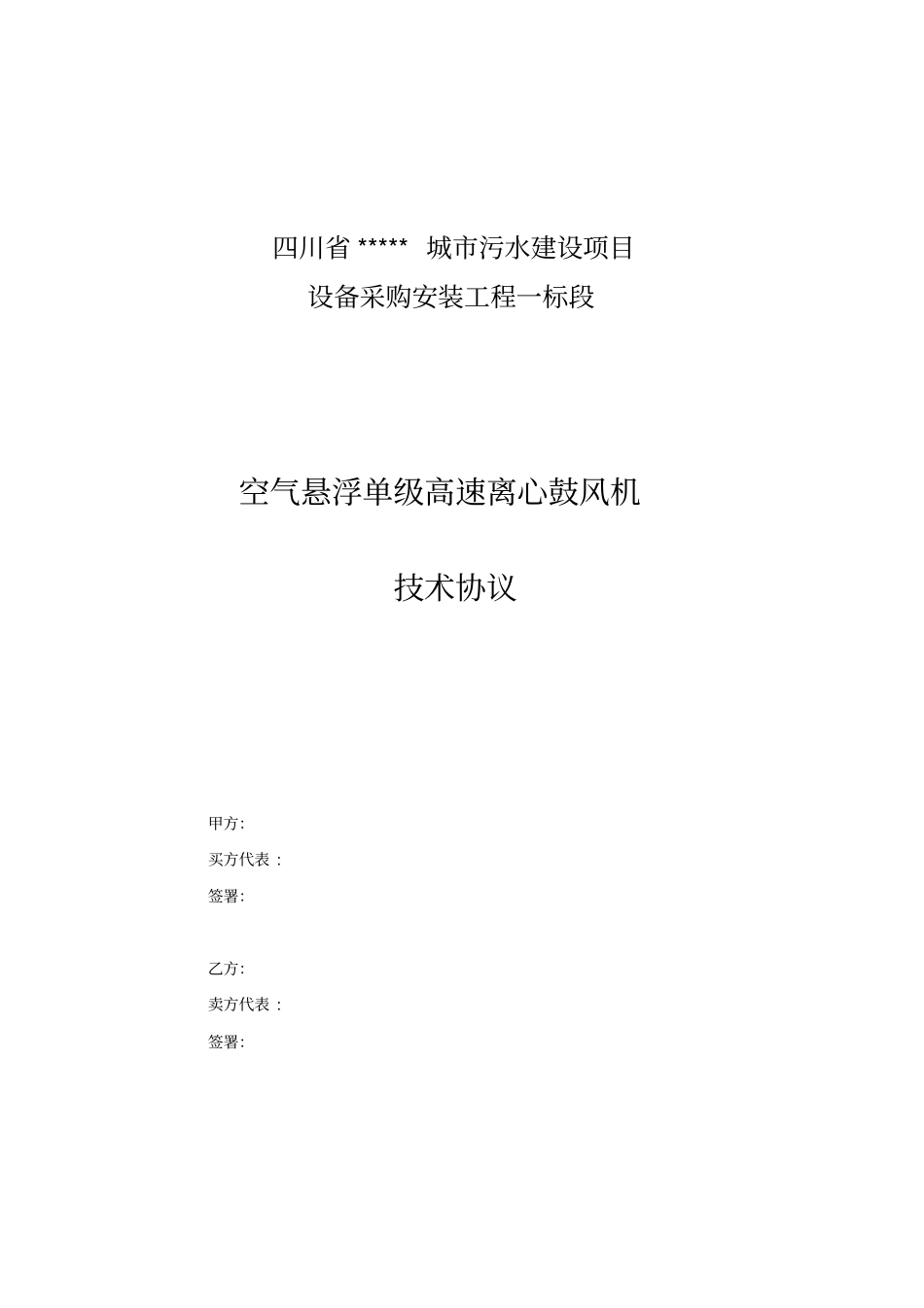

四川省*****城市污水建设项目设备采购安装工程一标段空气悬浮单级高速离心鼓风机技术协议甲方：买方代表:签署：乙方：卖方代表:签署：2目录一．总则3二．现场条件3三．供货范围4四．设计制造标准和规范5五．运行条件及使用环境6六．设备性能和技术参数6七．技术资料与交付使用11八．质量保证和售后服务12九．技术服务12十．油漆包装和运输13十一．其他133技术协议甲方:乙方:一、总则1.1本技术规范提出了空气悬浮单级高速离心鼓风机及其系统的功能设计、结构、性能及设备供货等方面的要求。1.2本技术规范提出了空气悬浮单级高速离心鼓风机的技术要求，并对一些技术细节作出规定，也引用有关标准和规范条文。供方保证提供符合本技术规范和工业标准的优质产品。1.3本技术规范所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。1.4在质保期内，如发生制造质量问题，应由供方免费修理或更换部件；若因运输不当使设备损伤，由供方协助解决有关问题，做好技术服务工作。1.5本技术规范经供需双方确认后作为订货合同的附件，与合同正文具有同等法律效力。1.6供方提供的文件，包括图纸、计算、说明、使用手册等，均使用国际单位制（SI），所有文件、工程图纸及相互通讯，均使用中文。1.7供方必须无条件提供与空气悬浮单级高速离心鼓风机相关的技术支持及资料，保证在现场的调试、正常运行、移交及售后等服务。1.8卖方有技术人员对提交的设备安装详图进行解释，并提供准确的预埋件尺寸和位置。卖方的技术代表到工作现场进行工作、指导安装、检查。并负责进行单机调试，进行起动前的培训和工作现场培训。1.9标准化的外观、运行、维修、备品备件以及制造商服务，制造商具有关于该设备的良好信誉和丰富的制造经验。二、现场条件2.1.安装地点：鼓风机房2.2环境温度范围：0～40℃2.3设备布置：室内◆/户外◇2.4动力电源：380V/220VAC三相四线。2.5工作制：24h/d2.6传输信号模拟量：4mA～20mADC标准信号。开关量：无源、常开、独立干接点，接点容量220VAC3A。供方回去核实4三、供货范围3.1一般说明本部分规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求。供方根据招标文件和设计施工图纸所规定的现场使用环境、供气风量、压力，对单级离心鼓风机的功率及形式进行核算和选型。3（2用1备）套装配完整的著名品牌单级离心鼓风机(用于厂区鼓风机房内)成套装置。★所提供的设备是一个制造商的最终产品。★制造商资格：制造商对所投产品具有唯一的原始职责，对投标型号的设备具有一定的设计及相当的生产能力，达到国际先进水平，该型号在中国境内有成功运行的业绩，提供中国国内3份2万吨以上的正常运行的业绩证明文件，提供污水厂的联系人及联系方式，供甲方核查。为保证系统设备的一致性，鼓风机、电机及其辅助设备和控制系统均由主机制造商配套提供，且全新未经使用。3.2供货范围鼓风机、高速直连电机、进口过滤消音系统、就地控制系统、直流调速控制系统、空气轴承、放空阀及其消音器、空气冷却系统，成套配备安全、有效及可靠运行所需的配件，其中消音系统（例如出口消音器、隔音罩等）根据风机的特点进行配置，并提供详细供货清单。此外每套单级离心鼓风机成套地配备安全可靠和安全有效运行所需的附件，包括起重吊环、紧固件、所有联接附件、地脚螺栓和备品备件及专用工具等。设备清单序号设备名称规格数量单位安装地点备注1空气悬浮离心鼓风机G=55m3/min(标态)H=0.6bar，风量可调范围60%-100％3台鼓风机房2用1备2高速直连电机电机功率80KW3台鼓风机房厂家配套4进口过滤3套鼓风机房厂家配套5就地控制系统变频器一控一3套鼓风机房厂家配套7放空阀及其消音器3套鼓风机房厂家配套8冷却系统3套鼓风机房厂家配套11减震垫等必要附件1批鼓风机房厂家配套本“设备清单”不得被认为是详尽无遗的，无论规定与否，供方应提供所有我方未提及的但系统必要的全新元件、器件、附件、配套设备和相应材料，并保证可靠运行。5四、设计、制造标准与规范本设备引用的标准,所有提供的设备和制作工艺是按照国际标准化组织及国际电器技术...
