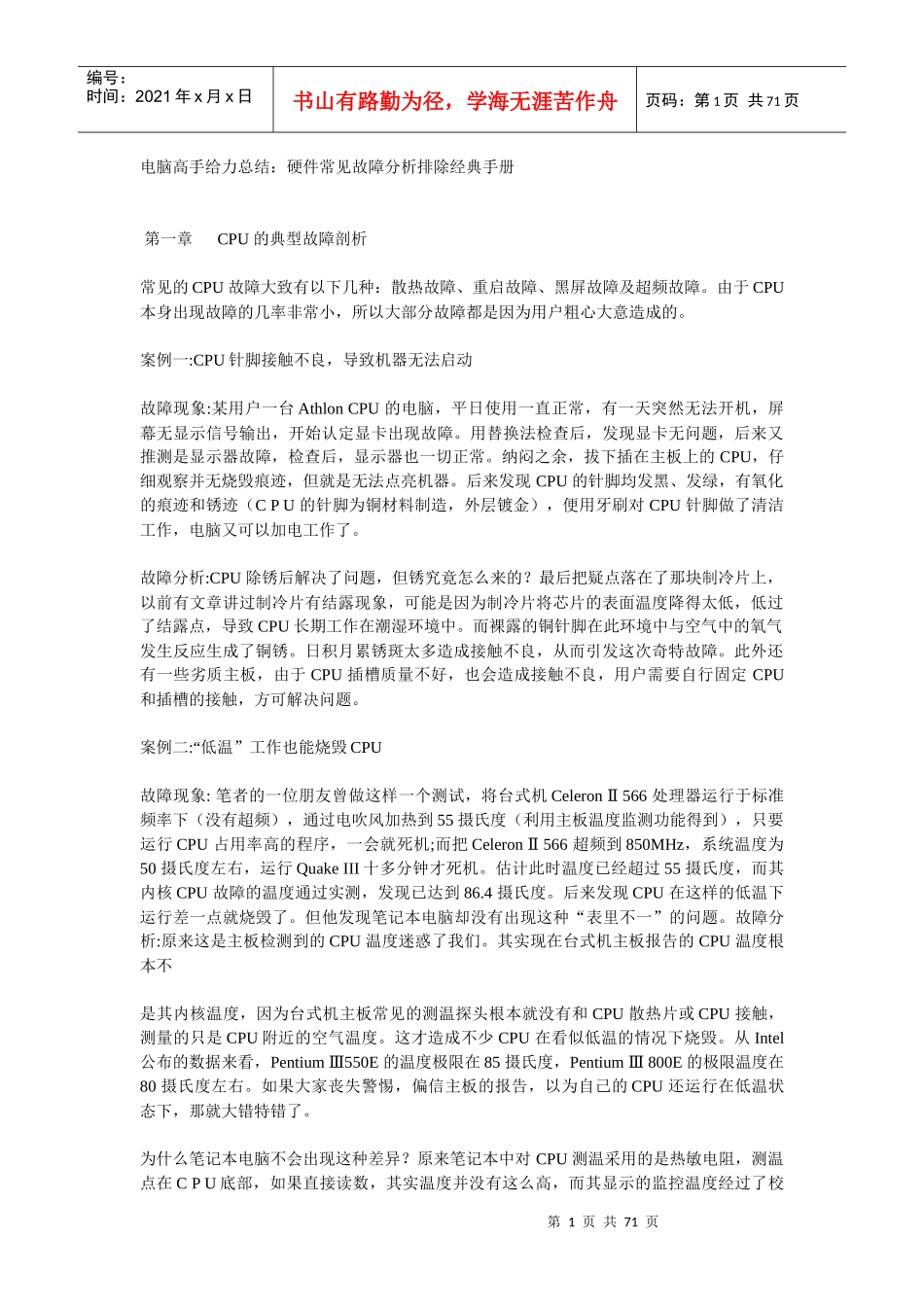

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页电脑高手给力总结：硬件常见故障分析排除经典手册第一章CPU的典型故障剖析常见的CPU故障大致有以下几种：散热故障、重启故障、黑屏故障及超频故障。由于CPU本身出现故障的几率非常小，所以大部分故障都是因为用户粗心大意造成的。案例一:CPU针脚接触不良，导致机器无法启动故障现象:某用户一台AthlonCPU的电脑，平日使用一直正常，有一天突然无法开机，屏幕无显示信号输出，开始认定显卡出现故障。用替换法检查后，发现显卡无问题，后来又推测是显示器故障，检查后，显示器也一切正常。纳闷之余，拔下插在主板上的CPU，仔细观察并无烧毁痕迹，但就是无法点亮机器。后来发现CPU的针脚均发黑、发绿，有氧化的痕迹和锈迹（CPU的针脚为铜材料制造，外层镀金），便用牙刷对CPU针脚做了清洁工作，电脑又可以加电工作了。故障分析:CPU除锈后解决了问题，但锈究竟怎么来的？最后把疑点落在了那块制冷片上，以前有文章讲过制冷片有结露现象，可能是因为制冷片将芯片的表面温度降得太低，低过了结露点，导致CPU长期工作在潮湿环境中。而裸露的铜针脚在此环境中与空气中的氧气发生反应生成了铜锈。日积月累锈斑太多造成接触不良，从而引发这次奇特故障。此外还有一些劣质主板，由于CPU插槽质量不好，也会造成接触不良，用户需要自行固定CPU和插槽的接触，方可解决问题。案例二:“低温”工作也能烧毁CPU故障现象:笔者的一位朋友曾做这样一个测试，将台式机Celeron566Ⅱ处理器运行于标准频率下（没有超频），通过电吹风加热到55摄氏度（利用主板温度监测功能得到），只要运行CPU占用率高的程序，一会就死机;而把Celeron566Ⅱ超频到850MHz，系统温度为50摄氏度左右，运行QuakeIII十多分钟才死机。估计此时温度已经超过55摄氏度，而其内核CPU故障的温度通过实测，发现已达到86.4摄氏度。后来发现CPU在这样的低温下运行差一点就烧毁了。但他发现笔记本电脑却没有出现这种“表里不一”的问题。故障分析:原来这是主板检测到的CPU温度迷惑了我们。其实现在台式机主板报告的CPU温度根本不是其内核温度，因为台式机主板常见的测温探头根本就没有和CPU散热片或CPU接触，测量的只是CPU附近的空气温度。这才造成不少CPU在看似低温的情况下烧毁。从Intel公布的数据来看，Pentium550EⅢ的温度极限在85摄氏度，Pentium800EⅢ的极限温度在80摄氏度左右。如果大家丧失警惕，偏信主板的报告，以为自己的CPU还运行在低温状态下，那就大错特错了。为什么笔记本电脑不会出现这种差异？原来笔记本中对CPU测温采用的是热敏电阻，测温点在CPU底部，如果直接读数，其实温度并没有这么高，而其显示的监控温度经过了校第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页正，比测量的温度高，这样就更加接近CPU的内核温度。所以大部分笔记本测试的CPU温度是内核温度，不会出现低温下烧毁CPU的情况。案例三:挂起模式造成CPU烧毁故障现象:一般的系统挂起并不会造成CPU烧毁，系统会自动降低CPU工作频率和风扇转速来节省能耗。而这里所说的挂起模式造成CPU被烧毁，均是超频后的CPU。或许你会觉得这有点不可思议，超频后的CPU为什么会被烧毁？这全都因为风扇停止运转造成的。原来，主板上的监控芯片除可以监控风扇转速外，有的还能在系统进入Suspend（挂起）省电模式下时，自动降低风扇转速甚至完全停止运转，这本是好意，可以省电，也可以延长风扇的寿命与使用时间。过去的CPU处于闲置状态下，热量不高，所以风扇不转，只用散热片还能应付散热。但现在的CPU频率实在太高，即使进入挂起模式，当风扇不转时，CPU也会热得发烫。因此有的人就会遇到从挂起转入正常模式时，Windows98会死机并出现蓝屏的情况，这就是CPU过热产生的错误。严重时，CPU会因为过热而挂掉，尤其是雷鸟或超频后的Duron。故障分析:这种情况并不是在每块主板都会发生，发生时必须符合三个条件。首先CPU风扇必须是3pin风扇，这样才会被主板所控制。第二，主板的监控功能必须具备FanOffWhenSuspend（进入挂起模式即关闭风扇电...
