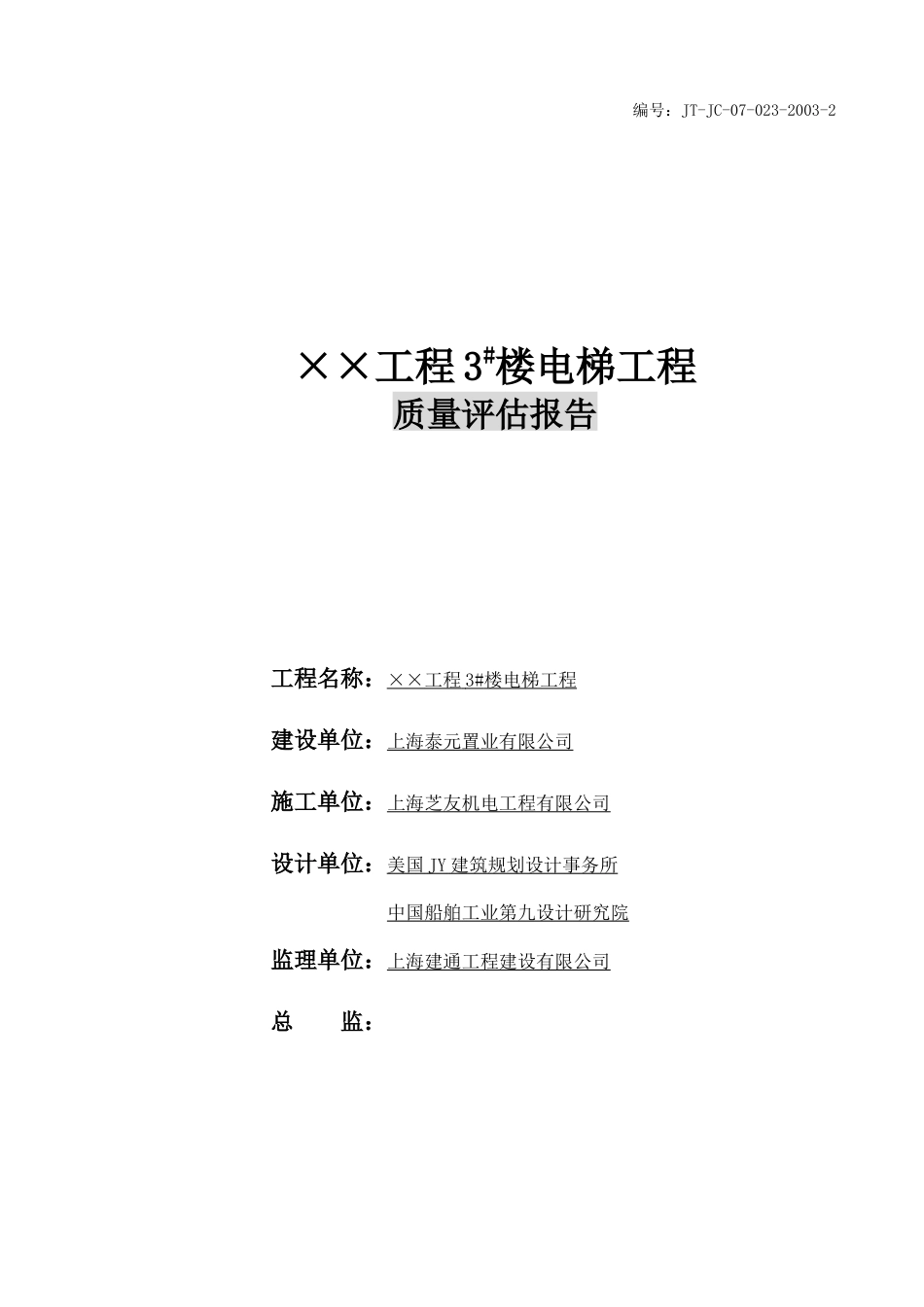

电梯工程竣工评估报告_第1页
1/24

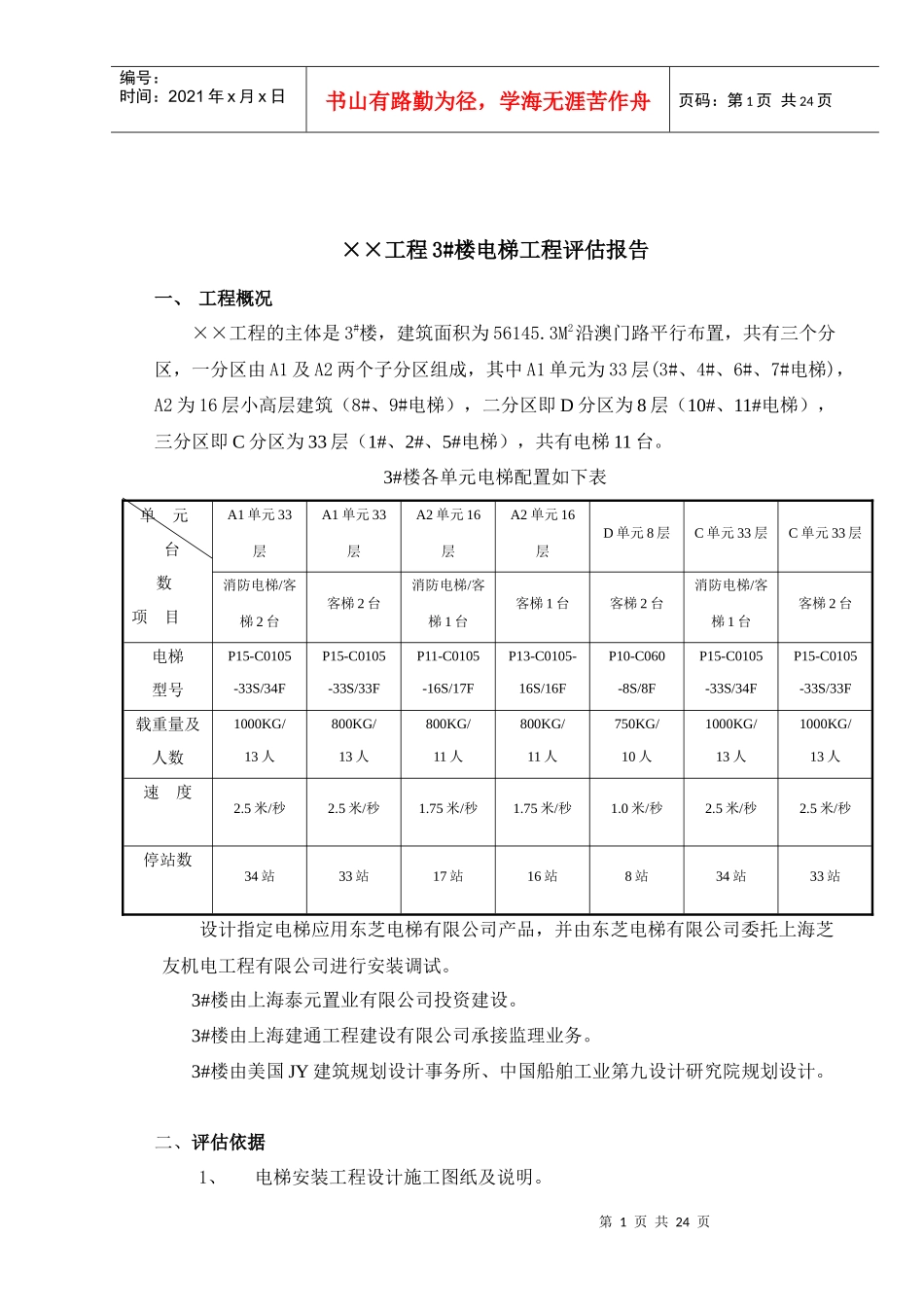

电梯工程竣工评估报告_第2页
2/24

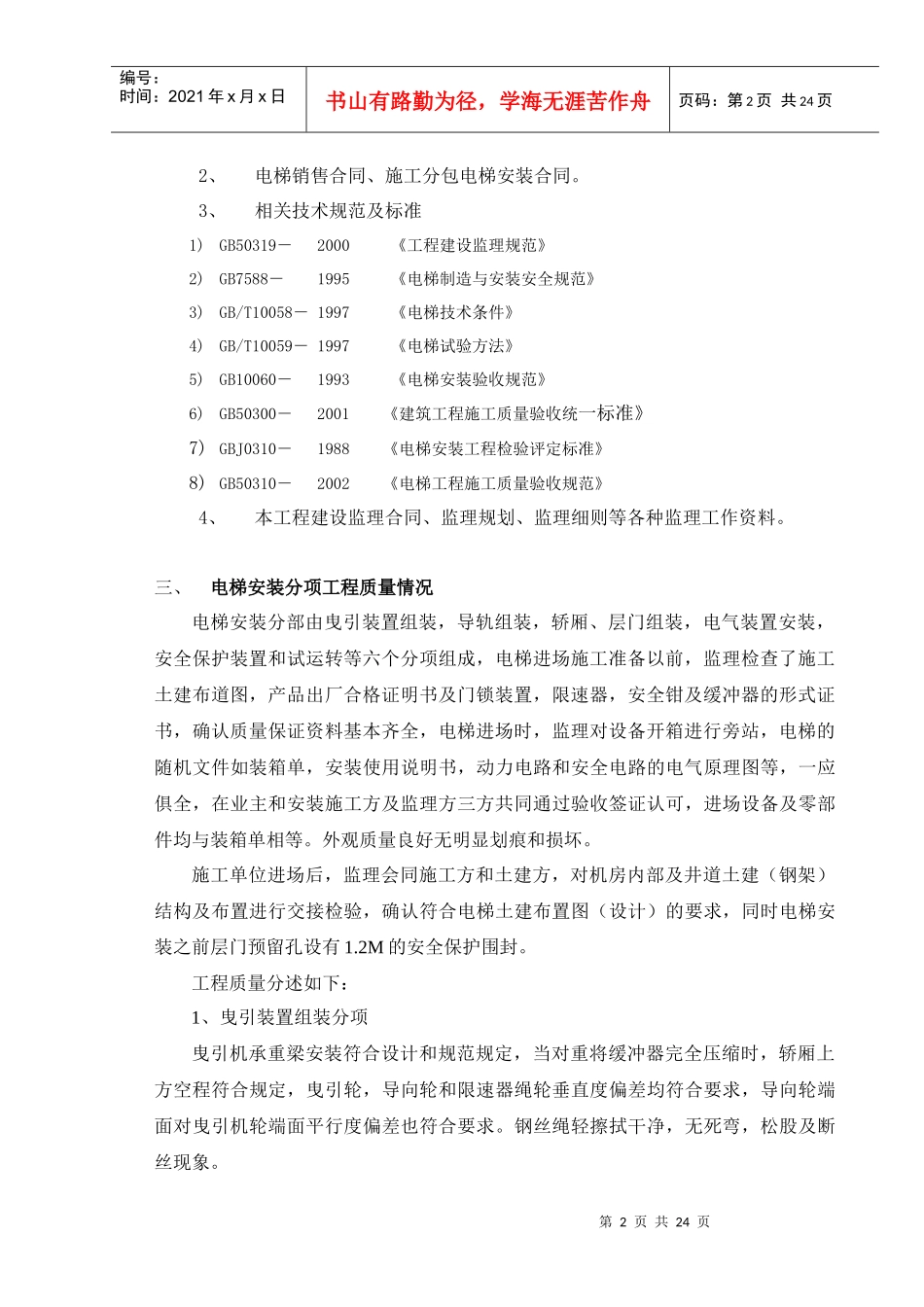

电梯工程竣工评估报告_第3页
3/24
编号:JT-JC-07-023-2003-2××工程3#楼电梯工程质量评估报告工程名称:××工程3#楼电梯工程建设单位:上海泰元置业有限公司施工单位:上海芝友机电工程有限公司设计单位:美国JY建筑规划设计事务所中国船舶工业第九设计研究院监理单位:上海建通工程建设有限公司总监:第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共24页××工程3#楼电梯工程评估报告一、工程概况××工程的主体是3#楼,建筑面积为56145.3M2沿澳门路平行布置,共有三个分区,一分区由A1及A2两个子分区组成,其中A1单元为33层(3#、4#、6#、7#电梯),A2为16层小高层建筑(8#、9#电梯),二分区即D分区为8层(10#、11#电梯),三分区即C分区为33层(1#、2#、5#电梯),共有电梯11台。3#楼各单元电梯配置如下表单元台数项目A1单元33层A1单元33层A2单元16层A2单元16层D单元8层C单元33层C单元33层消防电梯/客梯2台客梯2台消防电梯/客梯1台客梯1台客梯2台消防电梯/客梯1台客梯2台电梯型号P15-C0105-33S/34FP15-C0105-33S/33FP11-C0105-16S/17FP13-C0105-16S/16FP10-C060-8S/8FP15-C0105-33S/34FP15-C0105-33S/33F载重量及人数1000KG/13人800KG/13人800KG/11人800KG/11人750KG/10人1000KG/13人1000KG/13人速度2.5米/秒2.5米/秒1.75米/秒1.75米/秒1.0米/秒2.5米/秒2.5米/秒停站数34站33站17站16站8站34站33站设计指定电梯应用东芝电梯有限公司产品,并由东芝电梯有限公司委托上海芝友机电工程有限公司进行安装调试。3#楼由上海泰元置业有限公司投资建设。3#楼由上海建通工程建设有限公司承接监理业务。3#楼由美国JY建筑规划设计事务所、中国船舶工业第九设计研究院规划设计。二、评估依据1、电梯安装工程设计施工图纸及说明。第2页共24页第1页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页2、电梯销售合同、施工分包电梯安装合同。3、相关技术规范及标准1)GB50319-2000《工程建设监理规范》2)GB7588-1995《电梯制造与安装安全规范》3)GB/T10058-1997《电梯技术条件》4)GB/T10059-1997《电梯试验方法》5)GB10060-1993《电梯安装验收规范》6)GB50300-2001《建筑工程施工质量验收统一标准》7)GBJ0310-1988《电梯安装工程检验评定标准》8)GB50310-2002《电梯工程施工质量验收规范》4、本工程建设监理合同、监理规划、监理细则等各种监理工作资料。三、电梯安装分项工程质量情况电梯安装分部由曳引装置组装,导轨组装,轿厢、层门组装,电气装置安装,安全保护装置和试运转等六个分项组成,电梯进场施工准备以前,监理检查了施工土建布道图,产品出厂合格证明书及门锁装置,限速器,安全钳及缓冲器的形式证书,确认质量保证资料基本齐全,电梯进场时,监理对设备开箱进行旁站,电梯的随机文件如装箱单,安装使用说明书,动力电路和安全电路的电气原理图等,一应俱全,在业主和安装施工方及监理方三方共同通过验收签证认可,进场设备及零部件均与装箱单相等。外观质量良好无明显划痕和损坏。施工单位进场后,监理会同施工方和土建方,对机房内部及井道土建(钢架)结构及布置进行交接检验,确认符合电梯土建布置图(设计)的要求,同时电梯安装之前层门预留孔设有1.2M的安全保护围封。工程质量分述如下:1、曳引装置组装分项曳引机承重梁安装符合设计和规范规定,当对重将缓冲器完全压缩时,轿厢上方空程符合规定,曳引轮,导向轮和限速器绳轮垂直度偏差均符合要求,导向轮端面对曳引机轮端面平行度偏差也符合要求。钢丝绳轻擦拭干净,无死弯,松股及断丝现象。第3页共24页第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页2、导轨组装分项两导轨间的距离符合井道图。导轨安装牢固,位置正确,支架焊接采用双面焊,焊缝饱满。其偏差一轿厢导轨和对重导轨均符合规定,两导轨相互间偏差在整个高度上符合要求,当对重(或轿厢)将缓冲器完全压缩时,轿厢(或对重)导轨的进一步制导行程符合要求。导轨垂直度(每5米)允许偏差0.7MM,接头处修光长度≥300,顶端导轨架距离≤500。3、轿厢、层门组装分项层门地坎与...
