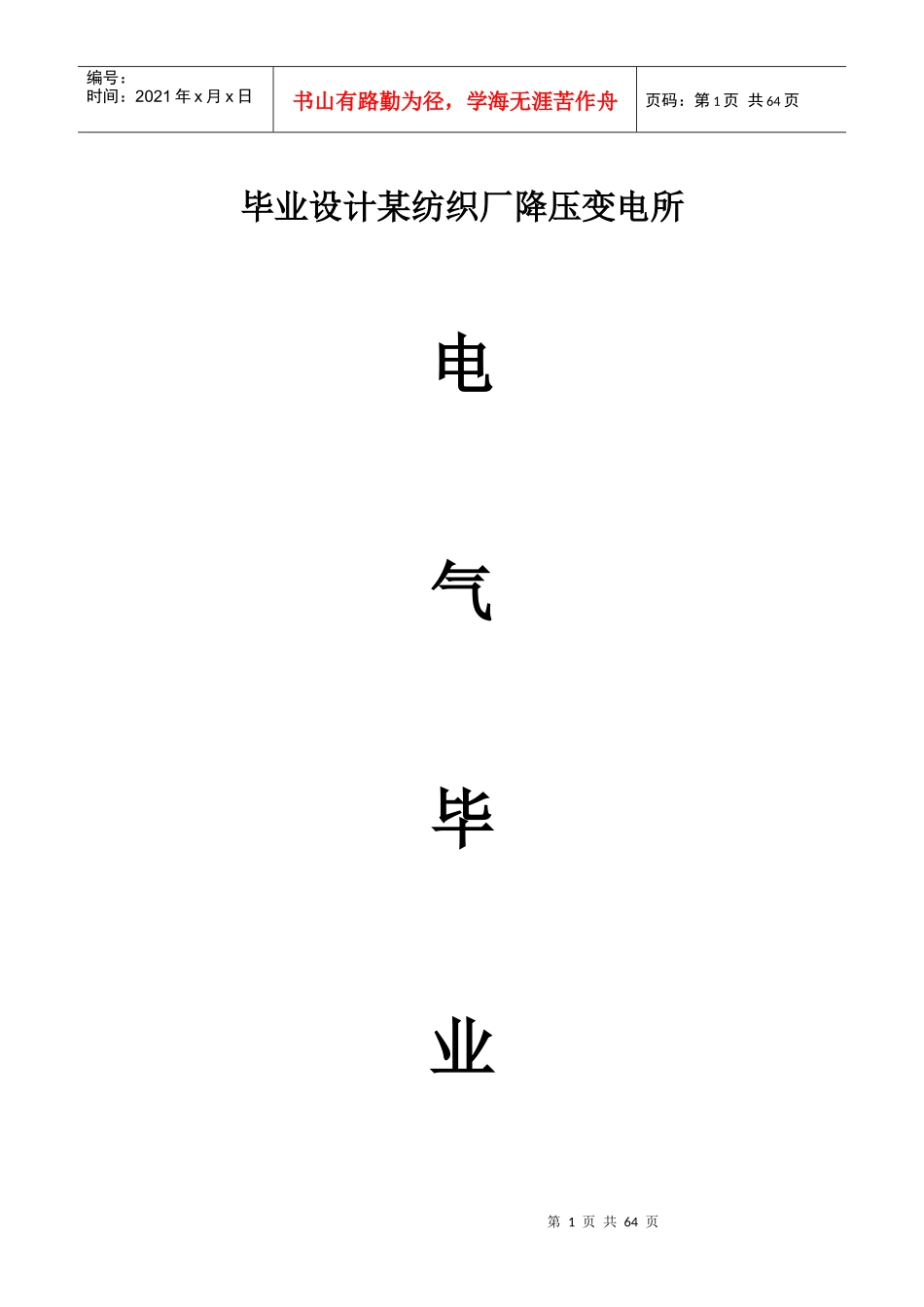

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页毕业设计某纺织厂降压变电所电气毕业第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页设计某纺织厂降压变电所的电气设计（一）设计要求要求根据本厂所能起得的电源及本厂用电负荷的实际情况，并适当考虑到生产的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。（三）设计依据Ⅰ.工厂总平面图（参看图一）第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页2.工厂生产任务，规模及产品规格本厂生产化纤产品，年生产能力为2300000米，其中厚织物占50%，中织物占30%，薄织物占20%。全部产品中以腈纶为主体的混合物占60%，以涤纶为主体的混合物占40%。3.工厂负荷情况本厂的供电除二级负荷（制条车间，纺纱车间，锅炉房）外，均为三级负荷，统计资料如表所示工厂负荷统计资料（1-1）厂房编号厂房名称负荷类别设备容量/kw需要系数功率因数1制条车间动力3400.80.80照明70.81.02纺纱车间动力3400.80.80照明70.81.03锻工车间动力370.20.65照明60.81.04机修车间动力2960.30.5第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页照明60.81.05仓库动力38.030.6照明30.81.06织造车间动力5250.80.8照明80.81.07染整车间动力4900.80.8照明80.81.08锅炉房动力1510.750.8照明20.81.09电修车间动力2500.30.65照明40.81.010生活区照明3500.70.90Ⅱ.供电电源请况：按与供电局协议，公司可由附近一条10kv的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150,导线为等边三角形排列，线距了2m；干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过电流保护和电流速断保护，定时限电流保护整定的动作时间为1.7s。为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25Km。Ⅲ.电费制度：按两部制电费计算。变压安装容量每为18元/月，动力电费为0.20元/,照明电费为0.50元/此外电力用户按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6-10KV为800元/KVA。Ⅳ.工厂最大负荷时功率因数不小于0.9。Ⅴ.气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。地质水文资料：本厂地区海拔，底层以杀粘土为主，地下水位为。二负荷计算和无功功率补偿XX纺织厂负荷计算表（2-1）厂房编号厂房名称负荷类别设备容量/kw需要系数功率因数cosQtanQ计算负荷P/kwQ/kwS/KVAI/A1制条车间动力3400.80.800.75272204照明70.81.005.60小计347277.6204344.55232纺纱动力3400.80.800.75272204第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页车间照明70.81.005.60小计347277.6204344.55233锻工车间动力370.20.651.177.48.7照明60.81.004.80小计4312.28.71522.84机修车间动力2960.30.51.7388.8153.6照明60.81.004.80小计30293.6153.61802735仓库动力38.030.61.3311.415.2照明30.81.002.40小计4113.815.220.5316织造车间动力5250.80.80.75420315照明80.81.006.40小计533426.43155308057染整车间动力4900.80.80.75392294照明80.81.006.40小计498398.42944957528锅炉房动力1510.750.80.75113.384.9照明20.81.001.60小计153114.984.9142.82179电修车间动力2500.30.651.177587.8照明40.81.003.20小计25478.287.811817910生活区照明3500.70.90.48245117.627241311总计380V侧动力24671692.71367.2照明401计入K∑p=0.8K∑q=0.850.761354.21162.117842711无功功率补偿由上表（2-1）可知，该厂380v侧最大负荷时的功率因数只有0.76，而供电部门要求该厂10KV进线侧最大负荷不应低于...
