石家庄上海南大街临时用电施工组织设计VIP免费

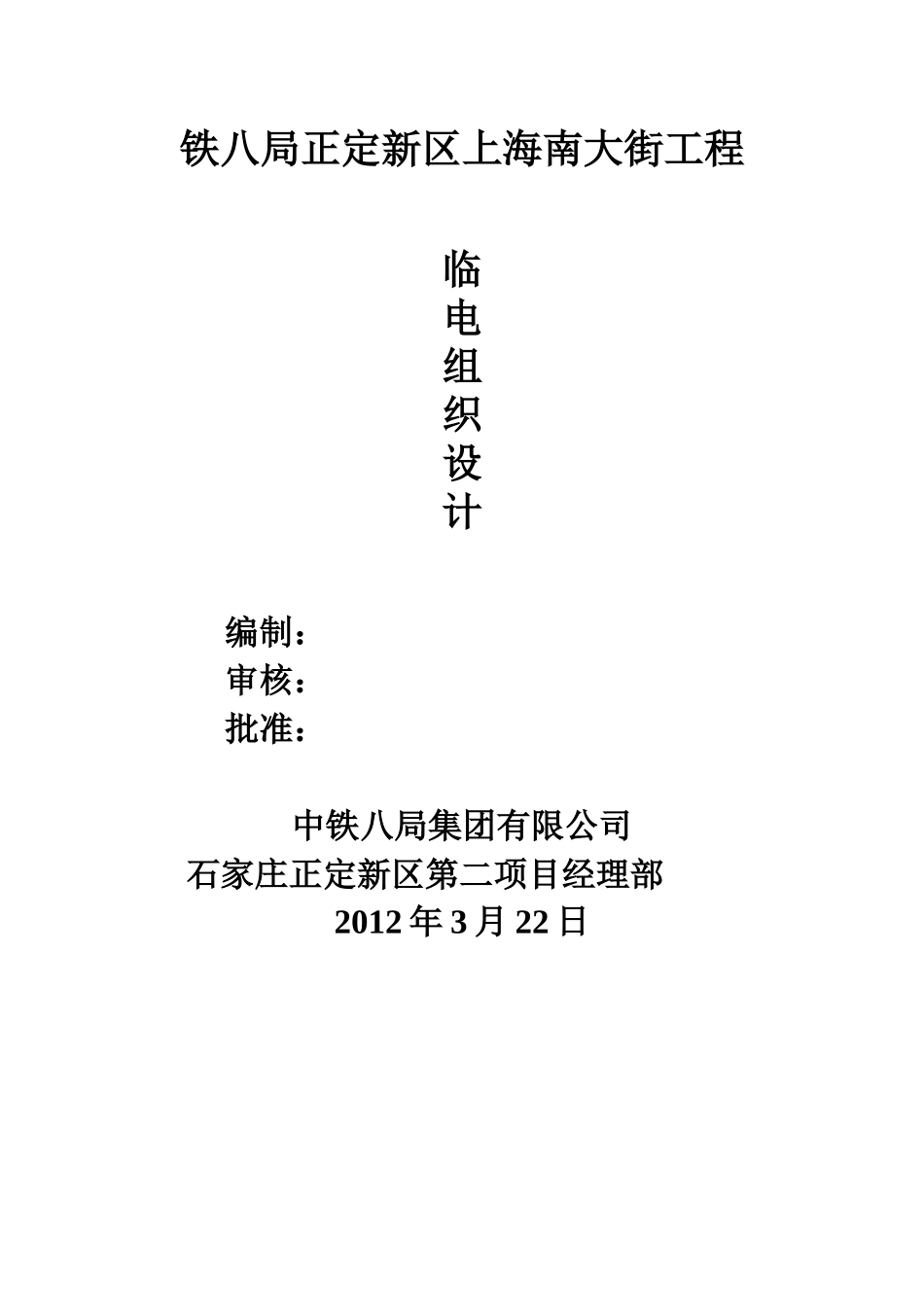

石家庄上海南大街临时用电施工组织设计_第1页
1/14

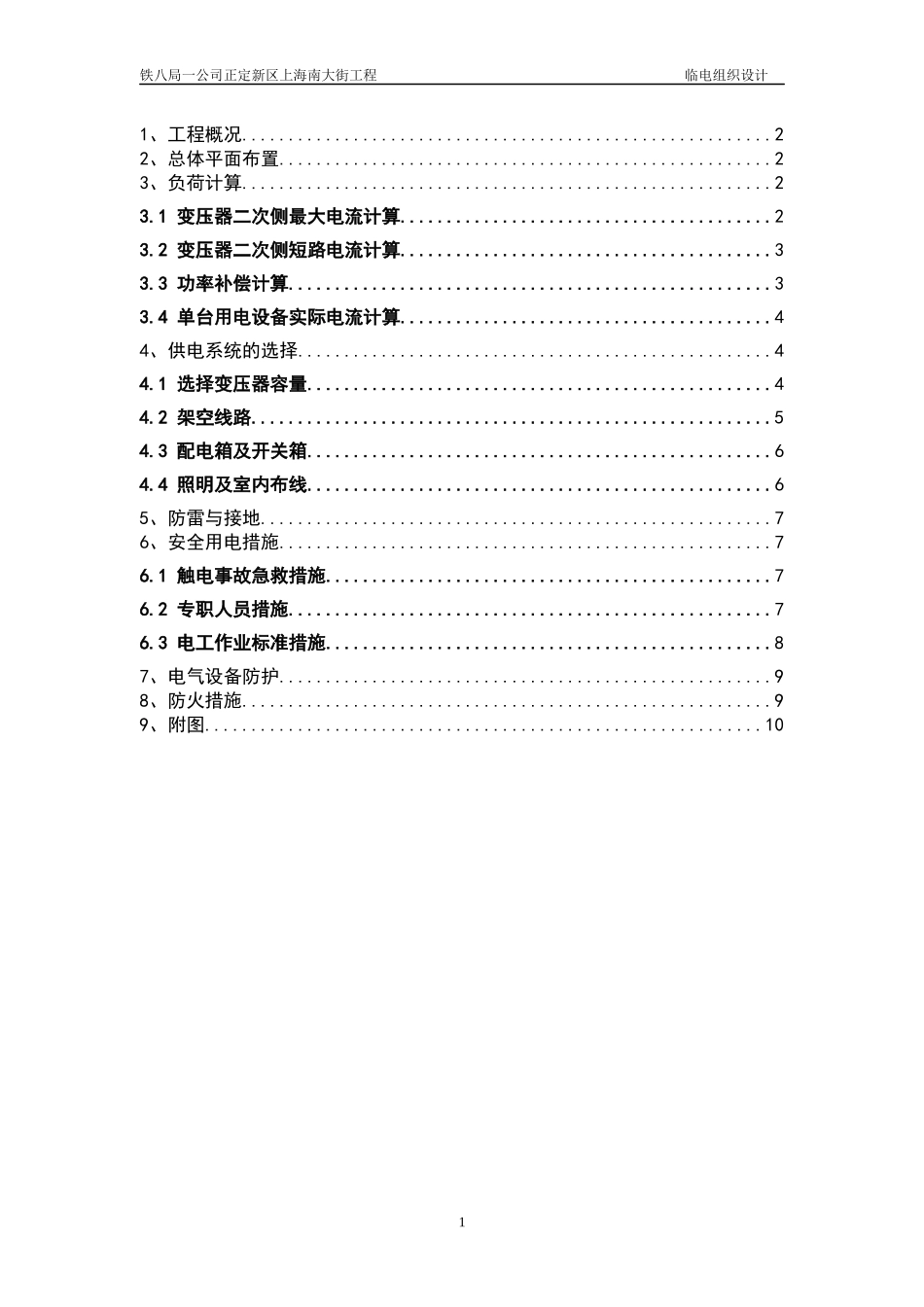

石家庄上海南大街临时用电施工组织设计_第2页
2/14

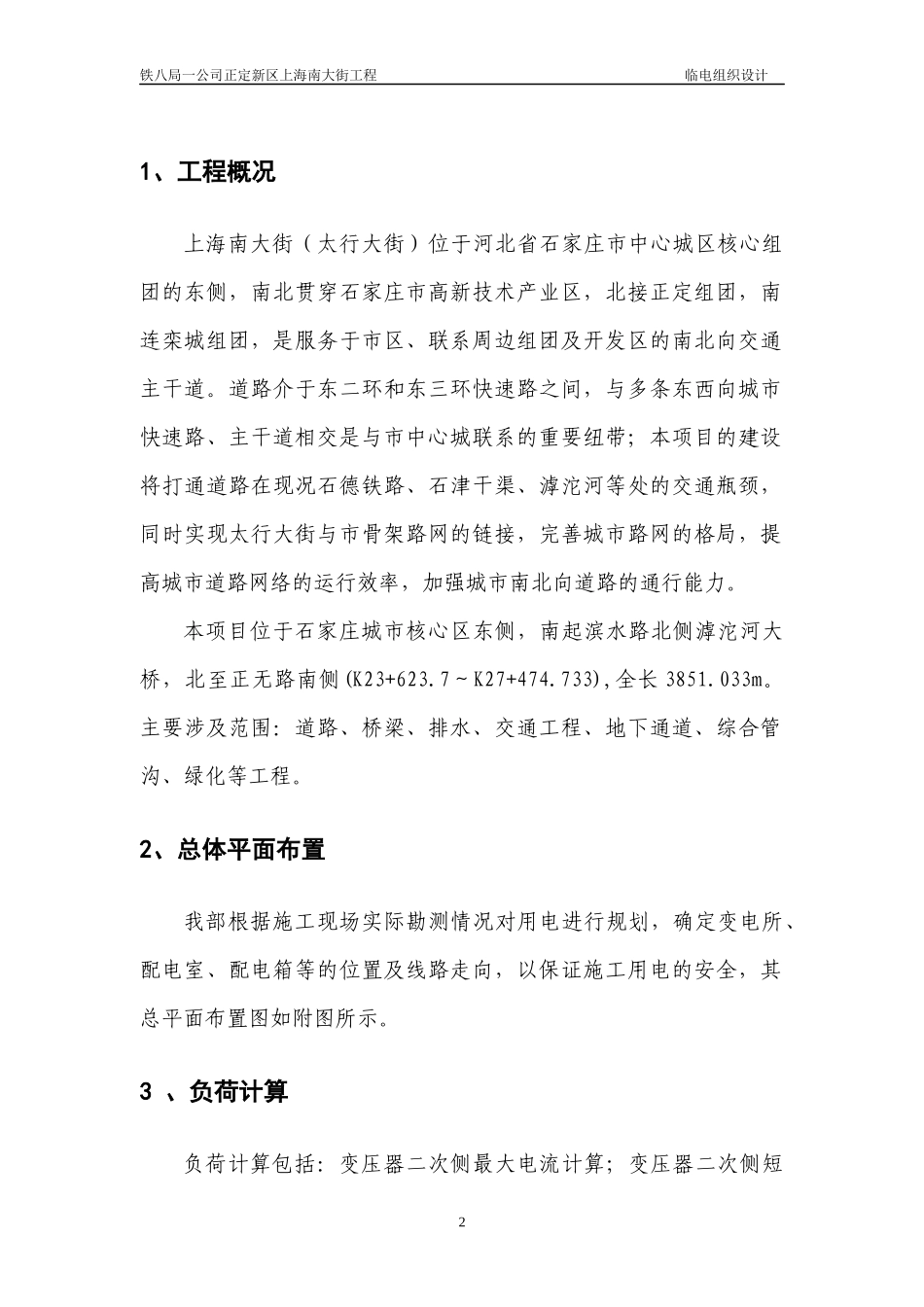

石家庄上海南大街临时用电施工组织设计_第3页
3/14
铁八局正定新区上海南大街工程临电组织设计编制:审核:批准:中铁八局集团有限公司石家庄正定新区第二项目经理部2012年3月22日铁八局一公司正定新区上海南大街工程临电组织设计1、工程概况.........................................................22、总体平面布置.....................................................23、负荷计算.........................................................23.1变压器二次侧最大电流计算........................................23.2变压器二次侧短路电流计算........................................33.3功率补偿计算....................................................33.4单台用电设备实际电流计算........................................44、供电系统的选择...................................................44.1选择变压器容量..................................................44.2架空线路........................................................54.3配电箱及开关箱..................................................64.4照明及室内布线..................................................65、防雷与接地.......................................................76、安全用电措施.....................................................76.1触电事故急救措施................................................76.2专职人员措施....................................................76.3电工作业标准措施................................................87、电气设备防护.....................................................98、防火措施.........................................................99、附图............................................................101铁八局一公司正定新区上海南大街工程临电组织设计1、工程概况上海南大街(太行大街)位于河北省石家庄市中心城区核心组团的东侧,南北贯穿石家庄市高新技术产业区,北接正定组团,南连栾城组团,是服务于市区、联系周边组团及开发区的南北向交通主干道。道路介于东二环和东三环快速路之间,与多条东西向城市快速路、主干道相交是与市中心城联系的重要纽带;本项目的建设将打通道路在现况石德铁路、石津干渠、滹沱河等处的交通瓶颈,同时实现太行大街与市骨架路网的链接,完善城市路网的格局,提高城市道路网络的运行效率,加强城市南北向道路的通行能力。本项目位于石家庄城市核心区东侧,南起滨水路北侧滹沱河大桥,北至正无路南侧(K23+623.7~K27+474.733),全长3851.033m。主要涉及范围:道路、桥梁、排水、交通工程、地下通道、综合管沟、绿化等工程。2、总体平面布置我部根据施工现场实际勘测情况对用电进行规划,确定变电所、配电室、配电箱等的位置及线路走向,以保证施工用电的安全,其总平面布置图如附图所示。3、负荷计算负荷计算包括:变压器二次侧最大电流计算;变压器二次侧短2铁八局一公司正定新区上海南大街工程临电组织设计路电流计算;无功补偿大小计算;单台设备实际电流计算。3.1变压器二次侧最大电流计算以二次侧单母线最大负载200KW进行计算PJS总=(PJS1+PJS2+PJS3+……)×K∑QJS总=(QJS1+QJS2+QJS3+……)×K∑SJS总=(PJS2总+QJS2总)1/2IJS总=SJS总/Un×1.732有功功率的同时系数K∑取0.9,无功功率的同时系数K∑为0.95。计算出变压器二次侧单母线最大工作电流为310A.断路器选择400A。3.2变压器二次侧短路电流计算表3-1变压器低压侧母线出三相短路电流估算变压器额定容量Se(kVA)变压器低压的额定电压Ue(kV)变压器的阻抗电压百分数Uk(%)变压器低压的额定电流Ie(A)变压器低压侧母线出三相短路电流估算值Id(kA)3150.44454.6811.4Id=Ie/Uk%Ie=Se/(1.732*Ue)Id=100*Se/(1.732*Ue*Uk)其中:Se---变压器额定容量kvaUe---变压器低压的额定电压kvIe---变压器低压的额定电流A3铁八局一公司正定新区上海南大街工程临电组织设计Uk---变压器的阻抗百分数Id---变压器低压侧母线出三相短路电流A母线...
