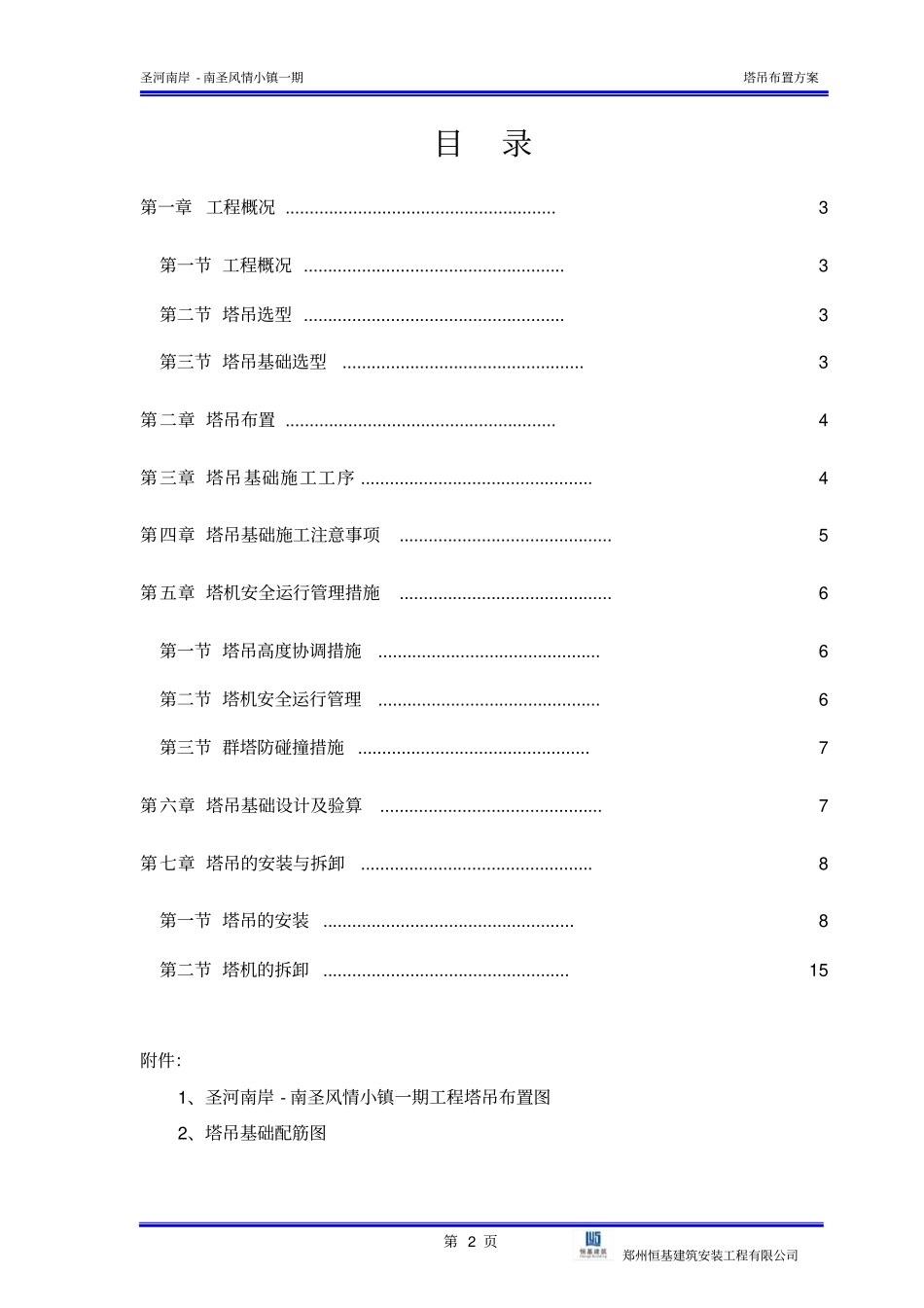

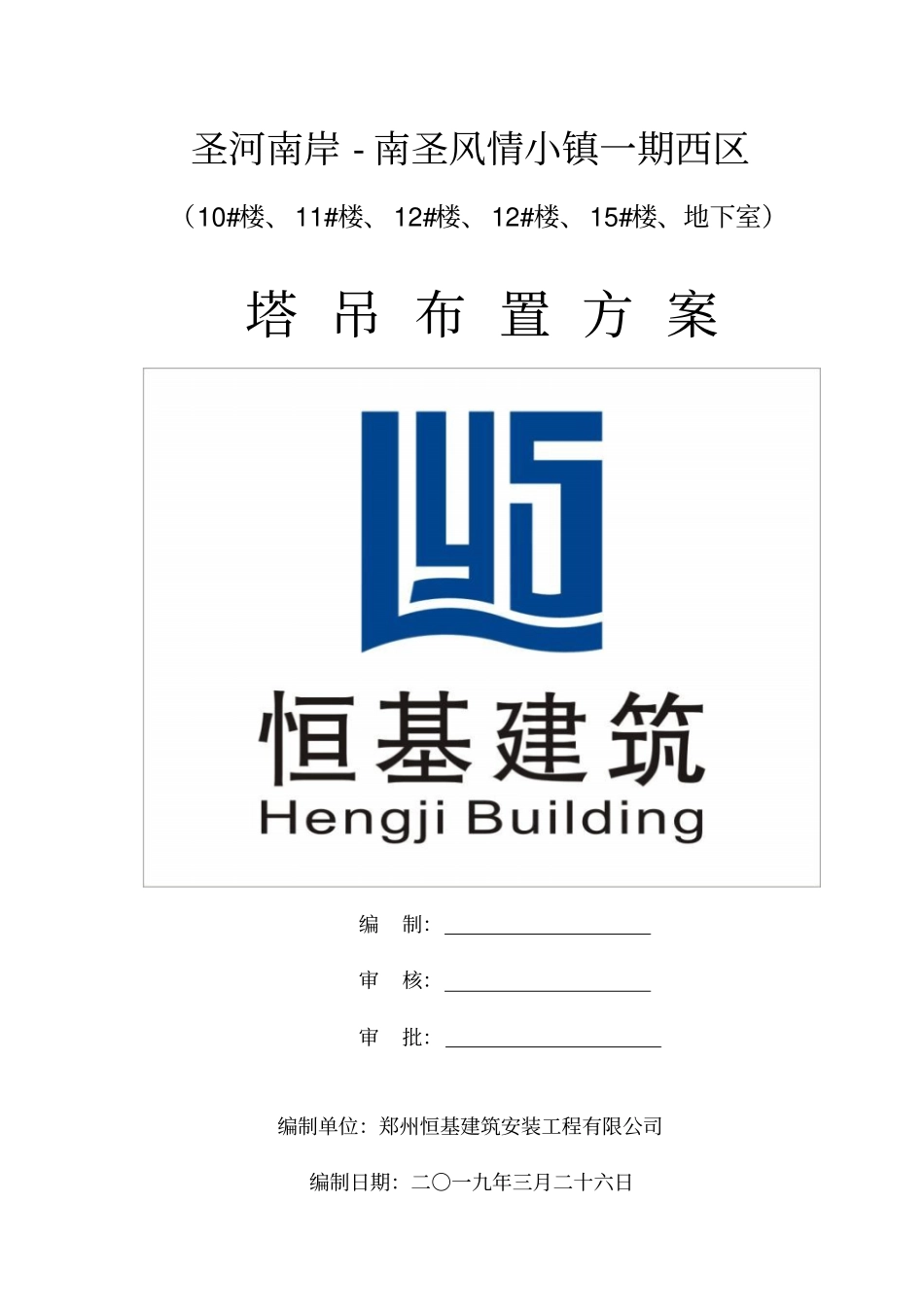

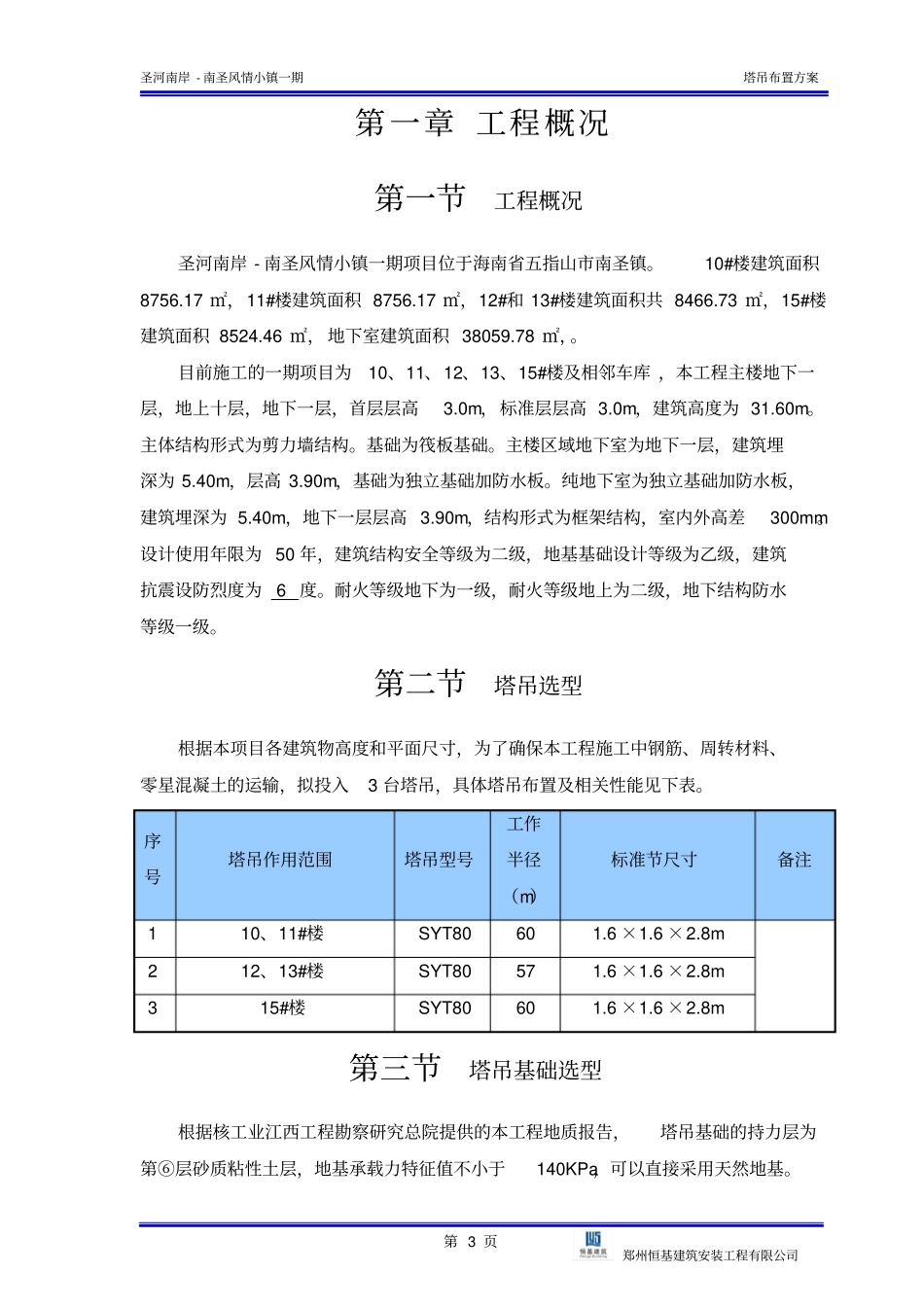

圣河南岸-南圣风情小镇一期西区（10#楼、11#楼、12#楼、12#楼、15#楼、地下室）塔吊布置方案编制：审核：审批：编制单位：郑州恒基建筑安装工程有限公司编制日期：二〇一九年三月二十六日圣河南岸-南圣风情小镇一期塔吊布置方案郑州恒基建筑安装工程有限公司第2页目录第一章工程概况........................................................3第一节工程概况......................................................3第二节塔吊选型......................................................3第三节塔吊基础选型..................................................3第二章塔吊布置........................................................4第三章塔吊基础施工工序................................................4第四章塔吊基础施工注意事项............................................5第五章塔机安全运行管理措施............................................6第一节塔吊高度协调措施..............................................6第二节塔机安全运行管理..............................................6第三节群塔防碰撞措施................................................7第六章塔吊基础设计及验算..............................................7第七章塔吊的安装与拆卸................................................8第一节塔吊的安装....................................................8第二节塔机的拆卸...................................................15附件：1、圣河南岸-南圣风情小镇一期工程塔吊布置图2、塔吊基础配筋图圣河南岸-南圣风情小镇一期塔吊布置方案郑州恒基建筑安装工程有限公司第3页第一章工程概况第一节工程概况圣河南岸-南圣风情小镇一期项目位于海南省五指山市南圣镇。10#楼建筑面积8756.17㎡，11#楼建筑面积8756.17㎡，12#和13#楼建筑面积共8466.73㎡，15#楼建筑面积8524.46㎡，地下室建筑面积38059.78㎡，。目前施工的一期项目为10、11、12、13、15#楼及相邻车库，本工程主楼地下一层，地上十层，地下一层，首层层高3.0m，标准层层高3.0m，建筑高度为31.60m。主体结构形式为剪力墙结构。基础为筏板基础。主楼区域地下室为地下一层，建筑埋深为5.40m，层高3.90m，基础为独立基础加防水板。纯地下室为独立基础加防水板，建筑埋深为5.40m，地下一层层高3.90m，结构形式为框架结构，室内外高差300mm。设计使用年限为50年，建筑结构安全等级为二级，地基基础设计等级为乙级，建筑抗震设防烈度为6度。耐火等级地下为一级，耐火等级地上为二级，地下结构防水等级一级。第二节塔吊选型根据本项目各建筑物高度和平面尺寸，为了确保本工程施工中钢筋、周转材料、零星混凝土的运输，拟投入3台塔吊，具体塔吊布置及相关性能见下表。序号塔吊作用范围塔吊型号工作半径（m）标准节尺寸备注110、11#楼SYT80601.6×1.6×2.8m212、13#楼SYT80571.6×1.6×2.8m315#楼SYT80601.6×1.6×2.8m第三节塔吊基础选型根据核工业江西工程勘察研究总院提供的本工程地质报告，塔吊基础的持力层为第⑥层砂质粘性土层，地基承载力特征值不小于140KPa，可以直接采用天然地基。圣河南岸-南圣风情小镇一期塔吊布置方案郑州恒基建筑安装工程有限公司第4页第二章塔吊布置根据现场建筑物布置及周边建筑物的情况，考虑塔臂的长度和拆除的需要，塔吊安装位置既要满足塔吊吊臂覆盖建筑范围，又要不受周边建筑物影响。从现场情况看吊臂有交叉，在施工过程中采取措施，确保安全。塔吊基础定位如下：1#塔吊：塔吊中心位于11#楼11-U轴线下方5198mm，11-1轴左方5350mm。2#塔吊：塔吊中心位于12#楼12-J轴上方5950mm，12-4轴右方100mm。3#塔吊：塔吊中心位于15#楼15-19轴右方300mm，15D-F轴上方4350mm。塔吊基础定位具体情况详见后附图《塔吊布置图》。第三章塔吊基础施工工序定位放线→土方开挖→浇筑塔吊基础垫层→砌筑砖胎膜→基础承台钢筋绑扎→地脚螺栓预埋→砼浇筑→养护→塔吊安装1、垫层及基础施工注意事项垫层施工前必须清除淤泥及杂物，施工过程中，要做到尽...
