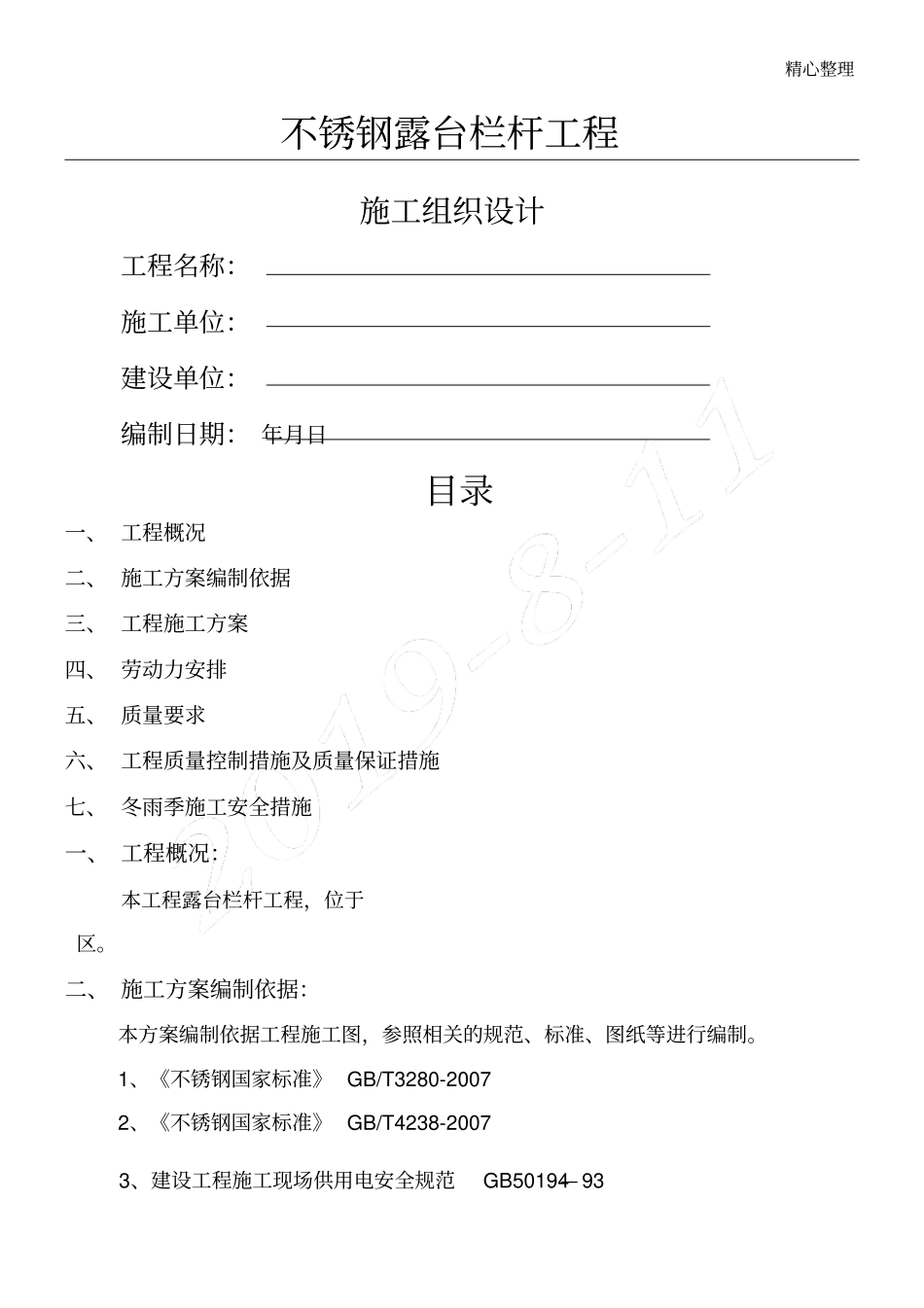

精心整理不锈钢露台栏杆工程施工组织设计工程名称：施工单位：建设单位：编制日期：年月日目录一、工程概况二、施工方案编制依据三、工程施工方案四、劳动力安排五、质量要求六、工程质量控制措施及质量保证措施七、冬雨季施工安全措施一、工程概况：本工程露台栏杆工程，位于区。二、施工方案编制依据：本方案编制依据工程施工图，参照相关的规范、标准、图纸等进行编制。1、《不锈钢国家标准》GB/T3280-20072、《不锈钢国家标准》GB/T4238-20073、建设工程施工现场供用电安全规范GB50194—93精心整理4、施工现场临时用电安全技术规范JGJ46—20055、建筑施工机械使用安全技术规程JGJ33—20016、建筑施工安全检查标准JGJ59—997、施工企业安全生产评价标准JGJ/T77—2003三、工程施工方案：一、不锈钢栏杆材料的运送、加工、安装；1、材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。2、不锈钢栏杆安装工艺流程施工前准备→测量→按尺寸加工→放线→栏杆安装→栏杆焊接及打磨→清洁收尾二、施工准备：11.1、不锈钢管：Φ51圆管、立柱：Φ38圆管、横管：Φ32圆管、小管：Φ22圆管1.2、不锈钢焊条或焊丝,其型号按设计要求选用;1.3、主要机具：氩弧电焊机、切割砂轮机、台式钻床、冲击电钻、角磨机、小锤等。22.12.2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工2.32.4、施工环境已能满足不锈钢栏杆施工的须要。三、操作工艺精心整理工艺流程:定位、放线→安装固定件→焊接不锈钢立管→焊接不锈钢面管→抛光；1、定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。2、安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于2个￠10的膨胀螺栓固定，焊接立管。要求底座铁件的大小、规格尺寸应符合设计要求。检验合格后，再焊接不锈钢立管。3、焊接立管：焊接立管与固定件时，应放出立管的位置线，立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工规范规定。4、不锈钢面管焊接：焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进行两侧同时满焊。焊缝一次不宜过长，防止不锈钢管受热变形。5、抛光：不锈钢管焊接后，表面抛光时先用抛光机夹粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面磨平后，再用细片进行抛光。抛光处的外观质量效果要与整体不锈钢管的外观效果一致。四、劳动力安排：栏杆、扶手工程必须由专业施工队伍施工，其主要施工人员应有合法的上岗证。具体施工人员安排见下表：序号工种人数备注1技术员1负责质量技术2氩弧焊工5持证3电工1持证4工人3熟练工精心整理五、质量要求：一、质量标准1.扶栏和扶手制作与安装所使用材料的材质、规格数量等应符合设计要求及国家标准的有关规定。2.扶栏和扶手的造型、尺寸及安装位置应符合设计要求。3.扶栏和扶手安装预埋件的数量、规格、位置以及扶栏与预埋件的连接节点应符合设计要求。4.扶栏高度、栏杆间距、安装位置必须符合设计要求。扶栏安装必须牢固。5.扶栏和扶手转角弧度应符合设计要求，接缝严密平整，表面光滑，色泽一致。不得有裂缝、翘曲及损坏。二、应注意的质量问题：1、栏杆活动：原因为固定件没有安装在牢固的结构上，所用的膨胀螺栓的螺丝没有拧紧，栏杆与固定件没有焊接安装牢固或开焊。所以在安装固定件时，必须打眼安装在原结构上，如有石材钢骨架时，可与其连接。栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊药。所使用的材料厚度必须符合设计要求。2、扶手高度不一致，直线段不平：在安装过程中，必须采用激光水平仪定好高度位置，以防出现扶手高度不一致。每个固定点必须紧固到位分布均匀的以防出现扶手平面突起的现象。六、工程质量控制措施及质量保证措施一、工程质量、工期、安全及文明施工控制目标及成本控制措施1、质量目标：精心整理按我公司企业内控标准施工，按国家现行规范、标准检查验收。...
