第一时间苹果iPhone4全程拆解报告VIP免费

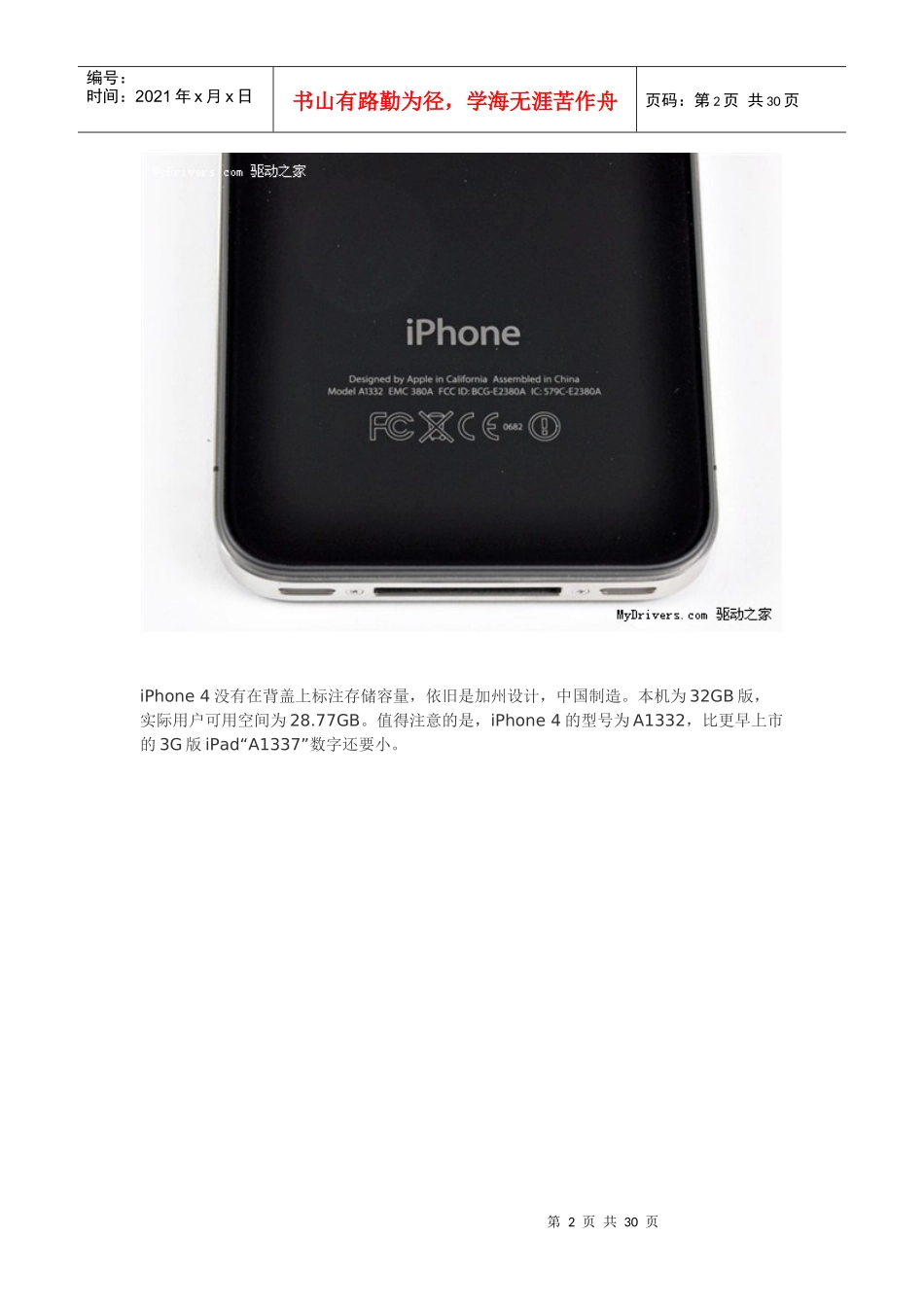

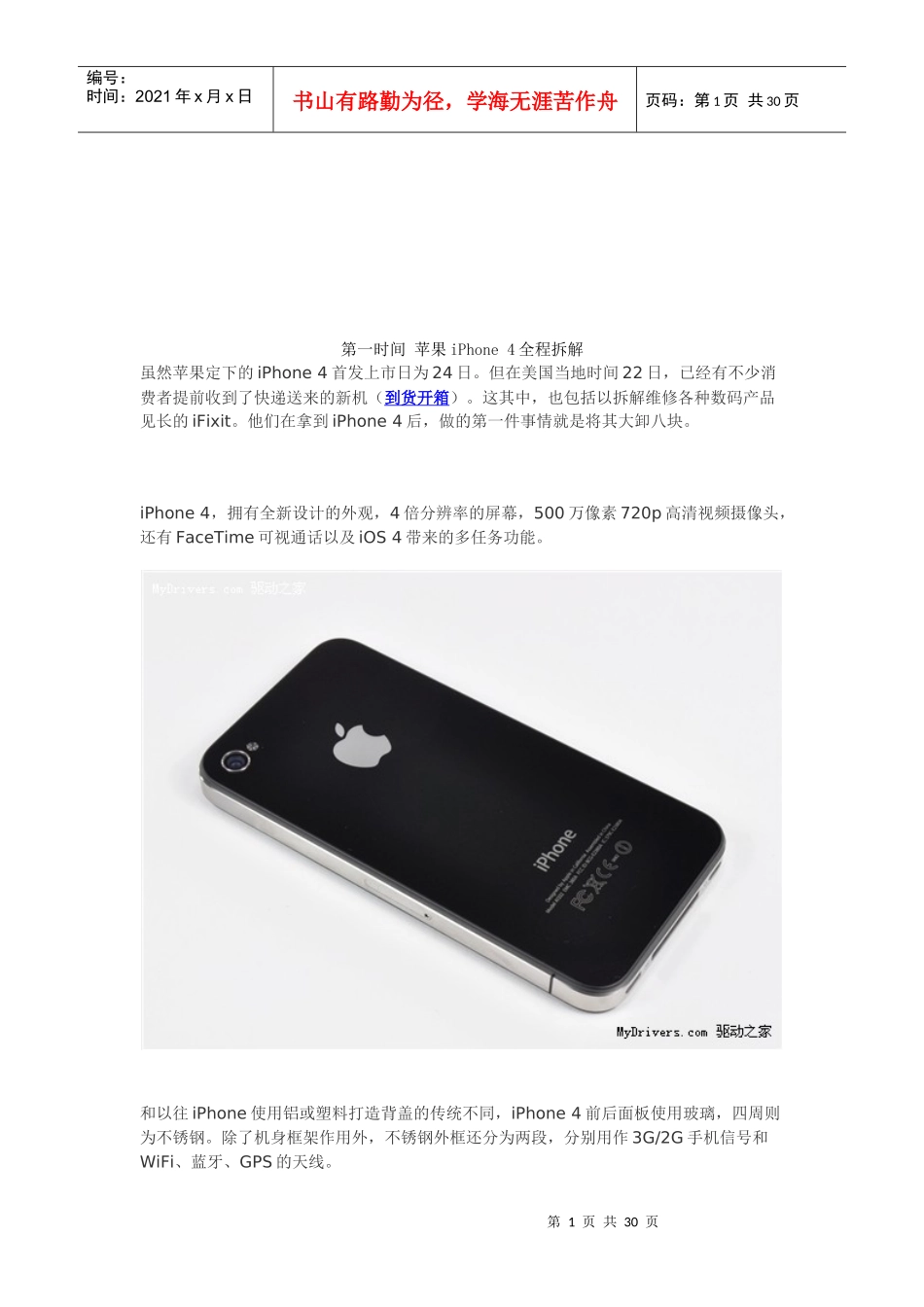

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第一时间苹果iPhone4全程拆解虽然苹果定下的iPhone4首发上市日为24日。但在美国当地时间22日，已经有不少消费者提前收到了快递送来的新机（到货开箱）。这其中，也包括以拆解维修各种数码产品见长的iFixit。他们在拿到iPhone4后，做的第一件事情就是将其大卸八块。iPhone4，拥有全新设计的外观，4倍分辨率的屏幕，500万像素720p高清视频摄像头，还有FaceTime可视通话以及iOS4带来的多任务功能。和以往iPhone使用铝或塑料打造背盖的传统不同，iPhone4前后面板使用玻璃，四周则为不锈钢。除了机身框架作用外，不锈钢外框还分为两段，分别用作3G/2G手机信号和WiFi、蓝牙、GPS的天线。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页iPhone4没有在背盖上标注存储容量，依旧是加州设计，中国制造。本机为32GB版，实际用户可用空间为28.77GB。值得注意的是，iPhone4的型号为A1332，比更早上市的3G版iPad“A1337”数字还要小。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页和iPhone3G/3GS一样，开启iPhone4需要先拧下底部的两颗螺丝。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页前两代机型中，拧下螺丝后松开的是屏幕一侧，这一次则是背盖。第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页向上推，后盖即可打开。第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页内部结构已经一览无余。第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页电池在机身中占据了一大部分空间。拆下的背盖上还留有天线使用的压力连线触点。第8页共30页第7页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共30页断开电池与主板之间的连接，接口设计和上两代机型不同。谢天谢地，这次苹果没有把电池焊在主板上。第9页共30页第8页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共30页取下电池。用于拉起电池的透明塑料标签上写着：“仅用于授权服务供应商”。3.7V1420mAh锂聚合物电池，支持7小时3G通话，14小时2G通话。第10页共30页第9页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共30页下一步是拆解主板与后盖间的EMI电磁屏蔽罩。取下屏蔽罩。第11页共30页第10页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共30页手机顶端的各种元件排列紧凑。下面准备取出主板。第12页共30页第11页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共30页又一块屏蔽板。主板与机身下半部之间的排线。第13页共30页第12页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共30页右上角的小零件。将其取下。第14页共30页第13页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共30页原来是手机震动马达。各种接头都需要一一断开。第15页共30页第14页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共30页取出摄像头模块。小巧的500万像素摄像头模块，还包括LED闪光灯，支持720p30FPS高清视频拍摄。第16页共30页第15页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共30页拧下固定底部模块的螺丝。取下该模块。第17页共30页第16页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共30页据称该模块集成了天线和喇叭的功能。由于腔体的扩大，iPhone4外放音频将更加清晰。终于能够将主板取下。第18页共30页第17页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共30页极为紧凑和精密的主板，也是苹果手机设计的核...
