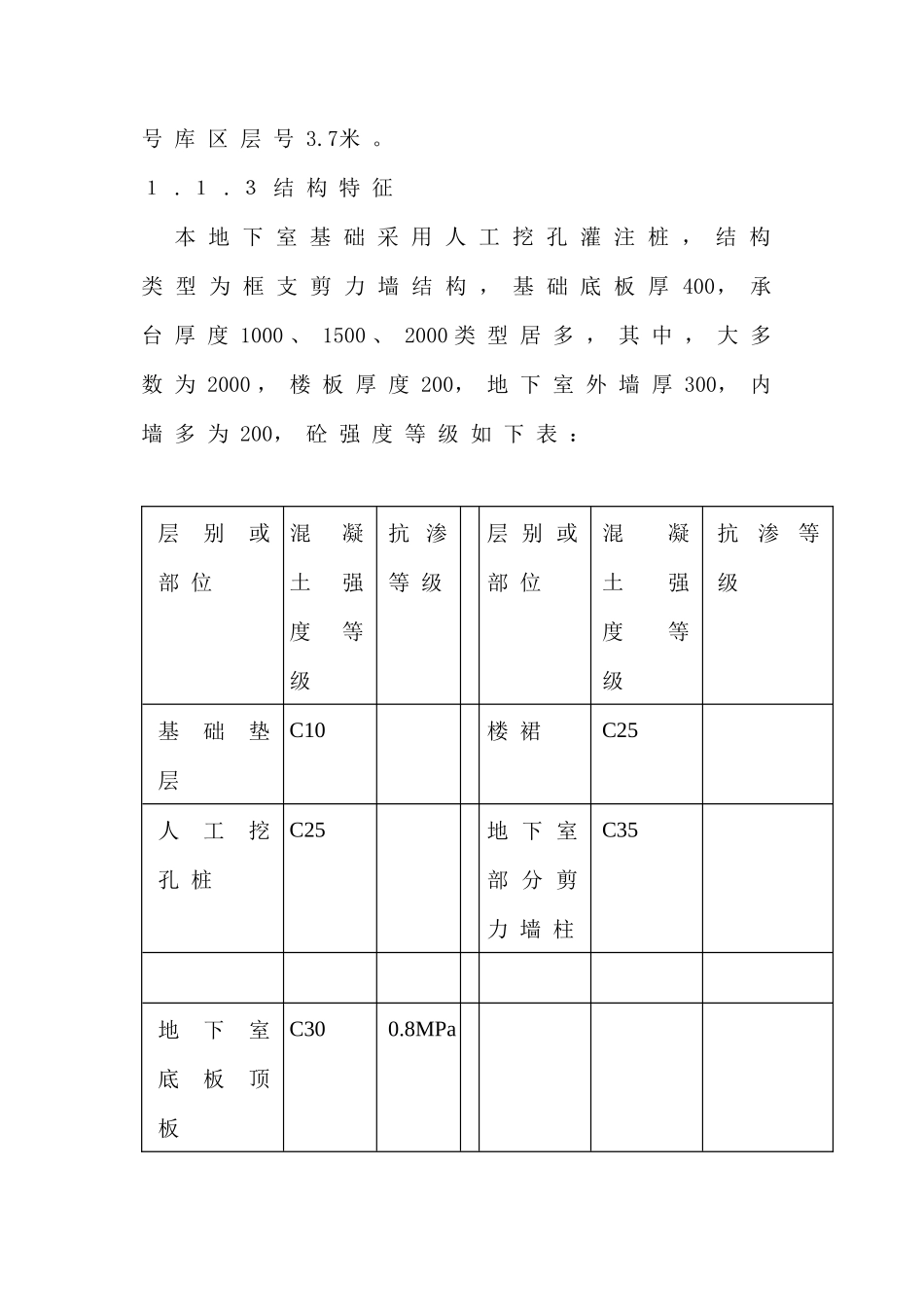

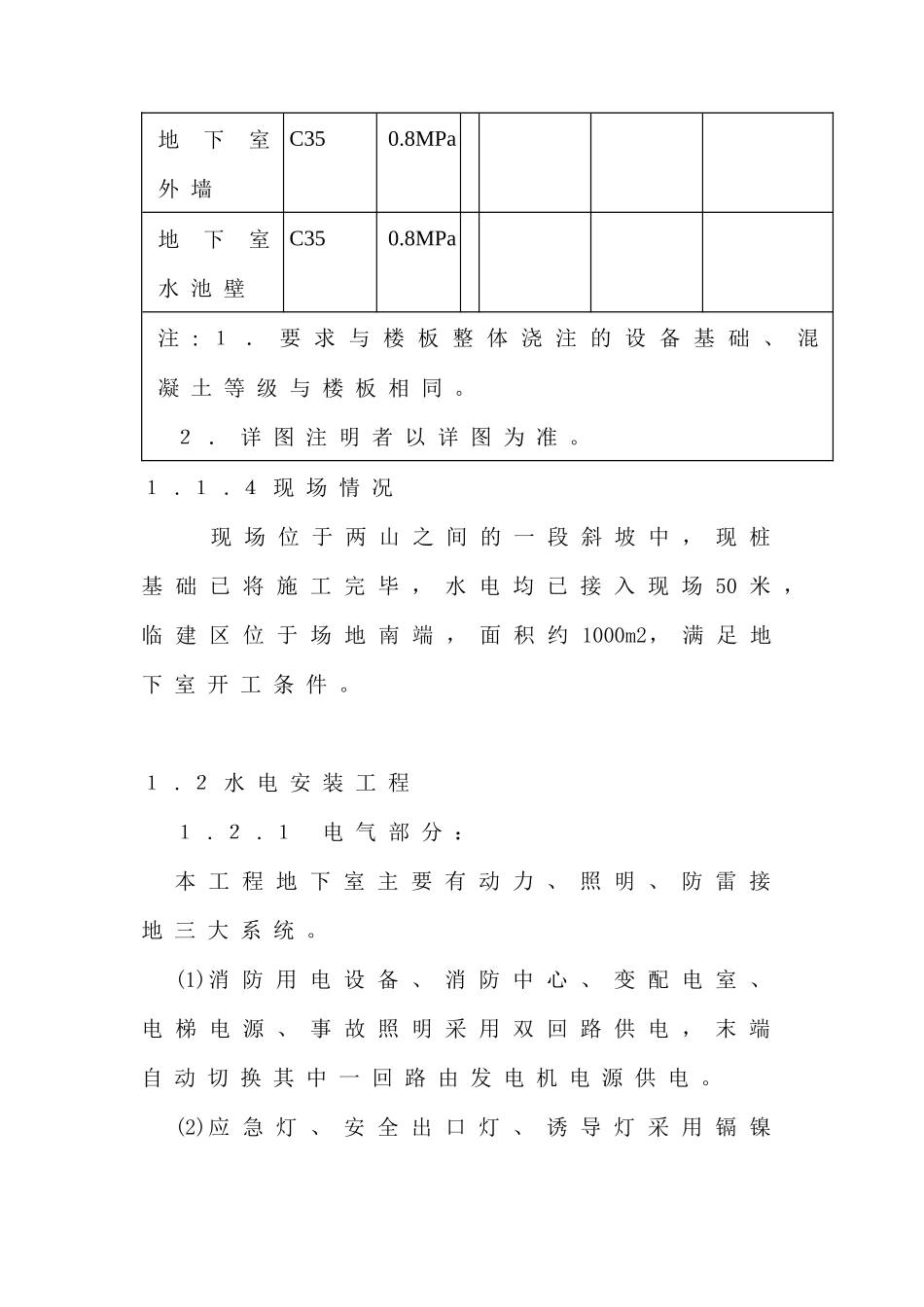

第一章工程概况１.１土建工程１.１.１工程简介富华住宅小区工程由XX投资兴建，该建筑位于XX路与XX路交叉口北侧，由XX设计公司设计。１.１.２建筑特征富华住宅小区地下室工程总共地下二层，均为车库，地下室占地面积约170×90m，呈南北狭长分布，总建筑面积16005m2，因地形所致，车库为高低错台层叠设置，依山而建，由低至高，因地制宜，标高富于变化。该建筑物建筑等级为Ⅱ级，防火等级为Ⅰ级，抗震设防列度7度。该地下室以底板标高高低共分为四个库区，其中，四号车库最低，其底板绝对标高为22.5米，三号车库底板绝对标高为24.8米和25.5米，二号车库底板绝对标高为28.6米，一号车库底板绝对标高为34.4米，设备室绝对标高为31.5米。四号车库区层高4.2米，三号库区层高3.8米，二号库区层高3.6米，一号库区层号3.7米。１.１.３结构特征本地下室基础采用人工挖孔灌注桩，结构类型为框支剪力墙结构，基础底板厚400，承台厚度1000、1500、2000类型居多，其中，大多数为2000，楼板厚度200，地下室外墙厚300，内墙多为200，砼强度等级如下表：层别或部位混凝土强度等级抗渗等级层别或部位混凝土强度等级抗渗等级基础垫层C10楼裙C25人工挖孔桩C25地下室部分剪力墙柱C35地下室底板顶板C300.8MPa地下室外墙C350.8MPa地下室水池壁C350.8MPa注:１．要求与楼板整体浇注的设备基础、混凝土等级与楼板相同。２．详图注明者以详图为准。１.１.４现场情况现场位于两山之间的一段斜坡中，现桩基础已将施工完毕，水电均已接入现场50米，临建区位于场地南端，面积约1000m2，满足地下室开工条件。１.２水电安装工程１.２.１电气部分：本工程地下室主要有动力、照明、防雷接地三大系统。(1)消防用电设备、消防中心、变配电室、电梯电源、事故照明采用双回路供电，末端自动切换其中一回路由发电机电源供电。(2)应急灯、安全出口灯、诱导灯采用镉镍电池的灯具，应急时间不小于60分钟，在正常和事故情况下均为点燃。(3)消防水泵、电梯、防排烟风机等重要消防用电设备配电的线路采用耐火型电缆或电线，其他线路采用普通型电缆或电线。±0.00以下和配电干线的线路采用镀锌钢管保护，其余线路采用PVC管。(4)屋面设避雷带保护，利用柱内主筋做引下线，在首层室外距地坪0.5米处予埋钢板做测试及外引接地线。利用建筑物结构作接地装置。(5)所接地为TN-S系统，建筑物内所有需要接地的设备共用一接地装置，有电气设备不带电的金属外壳、配线用的钢管、电气安装的构件、电缆桥架、支架、金属接地盒等均须与PE线连接。１.２.２管道部分本工程由给水系统、排水系统组成。给水系统，从市政管网接入DN200给水管2条，经水表与本工程环网相接，室内生活系统与消防系统分开，各为独立系统。第二章施工部署２.１施工准备２.１.１技术准备(1)施工方案的落实：认真领会设计意图，编制施工组织设计并进行逐级技术交底。(2)编制土建预算、机具和材料计划。以保证工期和工程质量为前提，尽力降低工程成本造价，为业主节约资金。(3)复核坐标、引测水准点，为顺利开工创造条件。(4)组织电气、管道专业施工技术人员熟悉和会审图纸,进行设计交底,使本工程的施工技术人员在施工前熟悉施工图纸,了解设计意图，对施工工艺流程、工艺条件、施工顺序做到心中有数，同时进行编制施工预算、材料计划、成品半成品加工和订货计划、施工机具计划，做好进场工人的技术培训以及特殊工种的培训工作，做好安全交底、施工防火知识宣传。(5)施工现场临时用电，电源采用总配电箱——分电箱——开关箱三级漏电保护方式，供现场施工用电，配电箱采用符合深圳市临时用电标准的配电箱，以保证用电安全。(6)应在施工前将水电部分的材料准备齐全，提前进场，决不能因为材料而延误工期。材料进场前应对其质量、型号进行全面检查，不合格者必须全部退回。２.１.２现场准备(1)按照建筑设计图纸要求，做好工程轴线控制网和标高控制点的测量，对桩基础进行标高及偏位检测。(2)完善施工现场围墙、临时道路和临建设施。(3)及时办理和解决施工手续、证件、许可证、环保、卫生、治安、消防、防扰民事宜。２.１.３塔吊安装现场准备期间，安装FO23B(臂长50米)塔吊２台，其...
