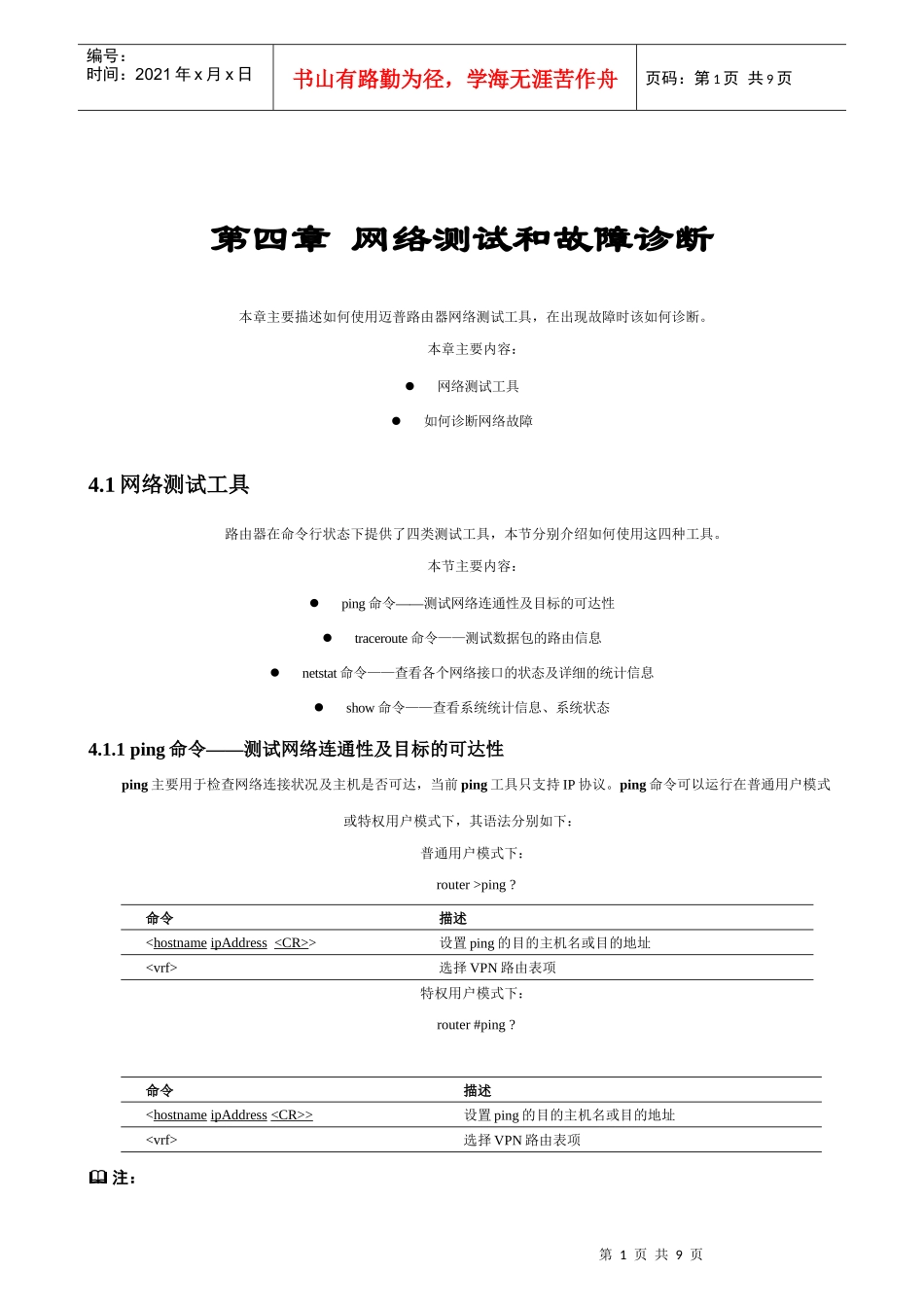

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第四章网络测试和故障诊断本章主要描述如何使用迈普路由器网络测试工具，在出现故障时该如何诊断。本章主要内容：网络测试工具如何诊断网络故障4.1网络测试工具路由器在命令行状态下提供了四类测试工具，本节分别介绍如何使用这四种工具。本节主要内容：ping命令——测试网络连通性及目标的可达性traceroute命令——测试数据包的路由信息netstat命令——查看各个网络接口的状态及详细的统计信息show命令——查看系统统计信息、系统状态4.1.1ping命令——测试网络连通性及目标的可达性ping主要用于检查网络连接状况及主机是否可达，当前ping工具只支持IP协议。ping命令可以运行在普通用户模式或特权用户模式下，其语法分别如下：普通用户模式下：router>ping?命令描述>设置ping的目的主机名或目的地址选择VPN路由表项特权用户模式下：router#ping?命令描述>设置ping的目的主机名或目的地址选择VPN路由表项注：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1．在ping的过程中，可以用Ctrl+Shift+6组合键来停止。2．命令执行结果输出包括：对每一个输出报文的响应情况，如果超时以后还没有收到响应报文，则输出.，否则输出！；最后的统计信息，包括发送报文数、接收报文数、响应报文百分比和响应时间最小、平均和最大值。用户在执行ping后，交互地输入可选参数即可。下面以特权用户模式下的两种情形为例说明其参数及其含义。【情形1】这种情形下，ping命令不带扩展命令选项，其格式如下：router#ping选项描述TargetIPaddress:192.168.8.1目的地址Repeatcount[5]:20重复发送ICMP请求报文的个数Datagramsize[76]:1000指定ICMP请求报文的大小（1000byte）Timeoutinseconds[2]:1允许时延（此时延过后未收到回答即视为丢包）Extendedcommands[no]:n扩展命令？Sweeprangeofsizes[no]:n是否指定ICMP请求报文大小的范围【输出结果】Presskey(ctrl+shift+6)interruptit.Sending20,1000-byteICMPEchosto192.168.8.1,timeoutis1seconds:!!!!!!!!!!!!!!!!!!!!Successrateis100%(20/20).Round-tripmin/avg/max=0/12/16ms【情形2】当用户选择扩展命令选项后，可以设置源路由、记录时戳、显示详细信息等选项，其格式如下：router#ping选项描述TargetIPaddress:128.255.255.1Repeatcount[5]:1930Datagramsize[76]:1000Timeoutinseconds[2]:1Extendedcommands[no]:ySourceaddressorinterface:128.255.255.223Typeofservice[0]:1SetDFbitinIPheader?[no]:yIP层是否允许对ICMP报文分段Validatereplydata?[no]:y是否对收到的ICMP响应报文的数据进行检查Datapattern[abcd]:asdf选项指定ICMP请求报文中的数据值Loose,Strict,Record,Timestamp,Verbose[none]:L指定宽松的源站选路/严格的源站选路/记录路由/时间戳Sourceroute:128.255.255.223128.255.255.1Loose,Strict,Record,Timestamp,Verbose[LV]:rNumberofhops[6]:3指定跳数第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Loose,Strict,Record,Timestamp,Verbose[LVR]:tNumberofhops[2]:2Loose,Strict,Record,Timestamp,Verbose[LVRT]:vLoose,Strict,Record,Timestamp,Verbose[LRT]:Sweeprangeofsizes[no]:y是否指定ICMP请求报文大小的范围Sweepminsize[76]:最小值Sweepmaxsize[18024]:2000最大值Sweepinterval[1]:10相邻两个ICMP报文大小增长的间隔【输出结果】Presskey(ctrl+shift+6)interruptit.Sending1930,[74..2000]-byteICMPEchosto128.255.255.1,timeoutis1seconds:PackethasIPoptions:Totaloptionbytes=40.Loosesourceroute:128.255.255.223128.255.255.1Recordroutenumber:3Recordtimestampnumber:2!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!........Successrateis64%(12...
