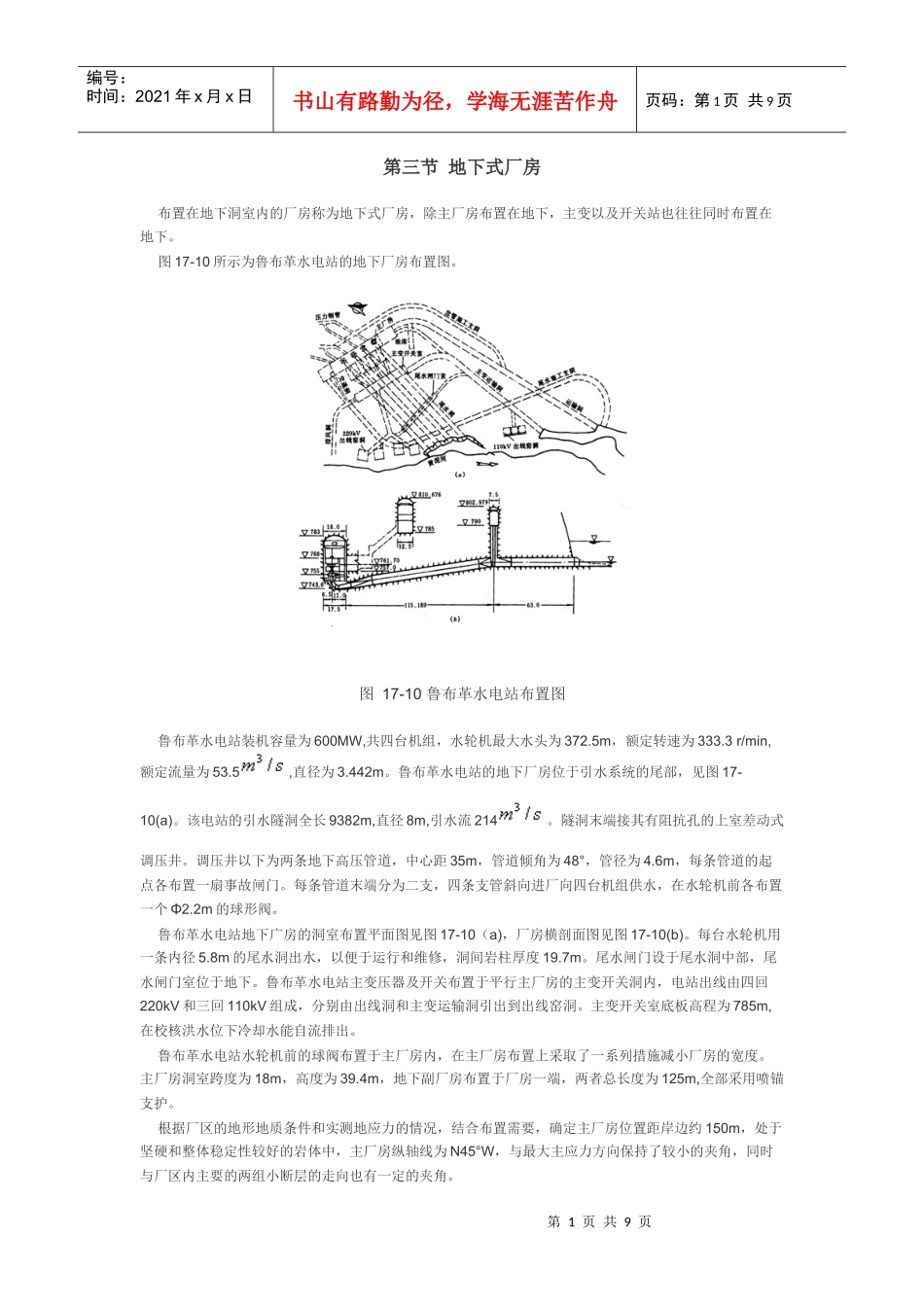

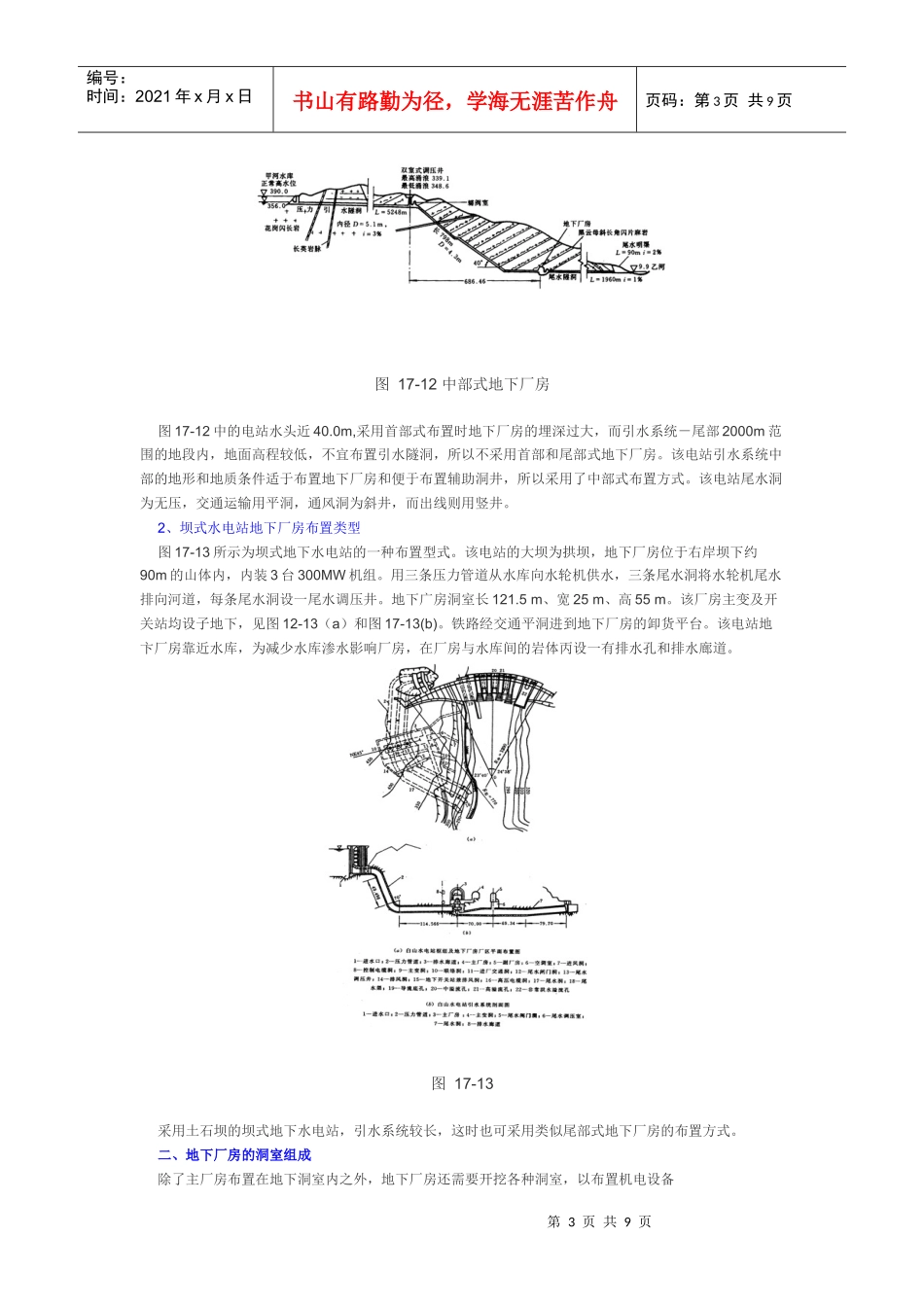

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第三节地下式厂房布置在地下洞室内的厂房称为地下式厂房，除主厂房布置在地下，主变以及开关站也往往同时布置在地下。图17-10所示为鲁布革水电站的地下厂房布置图。图17-10鲁布革水电站布置图鲁布革水电站装机容量为600MW,共四台机组，水轮机最大水头为372.5m，额定转速为333.3r/min,额定流量为53.5,直径为3.442m。鲁布革水电站的地下厂房位于引水系统的尾部，见图17-10(a)。该电站的引水隧洞全长9382m,直径8m,引水流214。隧洞末端接其有阻抗孔的上室差动式调压井。调压井以下为两条地下高压管道，中心距35m，管道倾角为48°，管径为4.6m，每条管道的起点各布置一扇事故闸门。每条管道末端分为二支，四条支管斜向进厂向四台机组供水，在水轮机前各布置一个Φ2.2m的球形阀。鲁布革水电站地下广房的洞室布置平面图见图17-10（a)，厂房横剖面图见图17-10(b)。每台水轮机用一条内径5.8m的尾水洞出水，以便于运行和维修，洞间岩柱厚度19.7m。尾水闸门设于尾水洞中部，尾水闸门室位于地下。鲁布革水电站主变压器及开关布置于平行主厂房的主变开关洞内，电站出线由四回220kV和三回110kV组成，分别由出线洞和主变运输洞引出到出线窑洞。主变开关室底板高程为785m,在校核洪水位下冷却水能自流排出。鲁布革水电站水轮机前的球阀布置于主厂房内，在主厂房布置上采取了一系列措施减小厂房的宽度。主厂房洞室跨度为18m，高度为39.4m，地下副厂房布置于厂房一端，两者总长度为125m,全部采用喷锚支护。根据厂区的地形地质条件和实测地应力的情况，结合布置需要，确定主厂房位置距岸边约150m，处于坚硬和整体稳定性较好的岩体中，主厂房纵轴线为N45°W，与最大主应力方向保持了较小的夹角，同时与厂区内主要的两组小断层的走向也有一定的夹角。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、地下厂房布置类型采用地下厂房的水电站通常称为地下水电站。1、引水式水电站地下厂房布置类型根据地下厂房在引水系统中的位置，地下厂房有首部式、中部式和尾部式三种，即地下厂房分别位于引水系统的首部、中部和尾部。地下厂房布置类型的选择与地形、地质条件密切相关，并要考虑施工和运行条件。(1)首部式地下厂房。图17-11所示为首部式地下厂房的布置图。图中所示电站的引水系统，其首部位于坚固完整的玄武岩中，尾部则处在岩溶严重的石灰岩中，因而采用首部式地下厂房，使厂房坐落于稳定性好的岩体内，避免了在石灰岩中建有压引水隧洞，而代之以用无压的尾水隧洞穿过石灰岩地段。该电站地下厂房的布置反映了首部式地下厂房常见的一些特点。该电站厂房内装有两台机组，用两条竖井式压力管道直接从水库向水轮机，供水，在进水口上设快速工作闸门，省去了下端阀门。该电站的副厂房建于地面，厂房设备先运人该副厂房，再通过运输井将设备吊人地下厂房的装配场。装配场布置在两台机组的中间，从而可以加大机组和压力管道竖井的间距，这对竖井受力有利，而且使两台机组的安装运行检修互不干扰，地下厂房的高度也可得到减小。该电站运输井中设有地下厂房的通风道、母线道、电缆道以及楼梯和电梯。厂房的新鲜空气由通风道鼓人，热空气则径直由运输井排出。该电站的下游有两个梯级电站利用本电站的尾水发电，因而为了不致因本站事故检修停机影响下级电站的发电，在厂房的甫端设有一条旁通水道，旁通水道下设有消力池，本站停机时，由旁通水道将水通过尾水隧洞下泄。图17-11首部式地下厂房首部式地下厂房的特点是不建引水隧洞，而用较长的尾水隧洞，尾水隧洞承压较小或为无压隧洞，压力管道以单元供水方式向水轮机供水，可不设下端阀门，因而可以降低造价。但这种地下厂房靠近水库，需注意处理水库渗水对厂房的影响。由于厂房的交通、出线及通风一般采用竖井，因而水电站水头过大时，采用首部式地下厂房会使厂房埋藏于地下过深，从而增加了交通、出线及通风等洞井的费用，也给施工和运行带来困难。(2)尾部式地下厂房。尾部式地下厂房见图17-10。这种厂房位于引水系统的尾部，...
