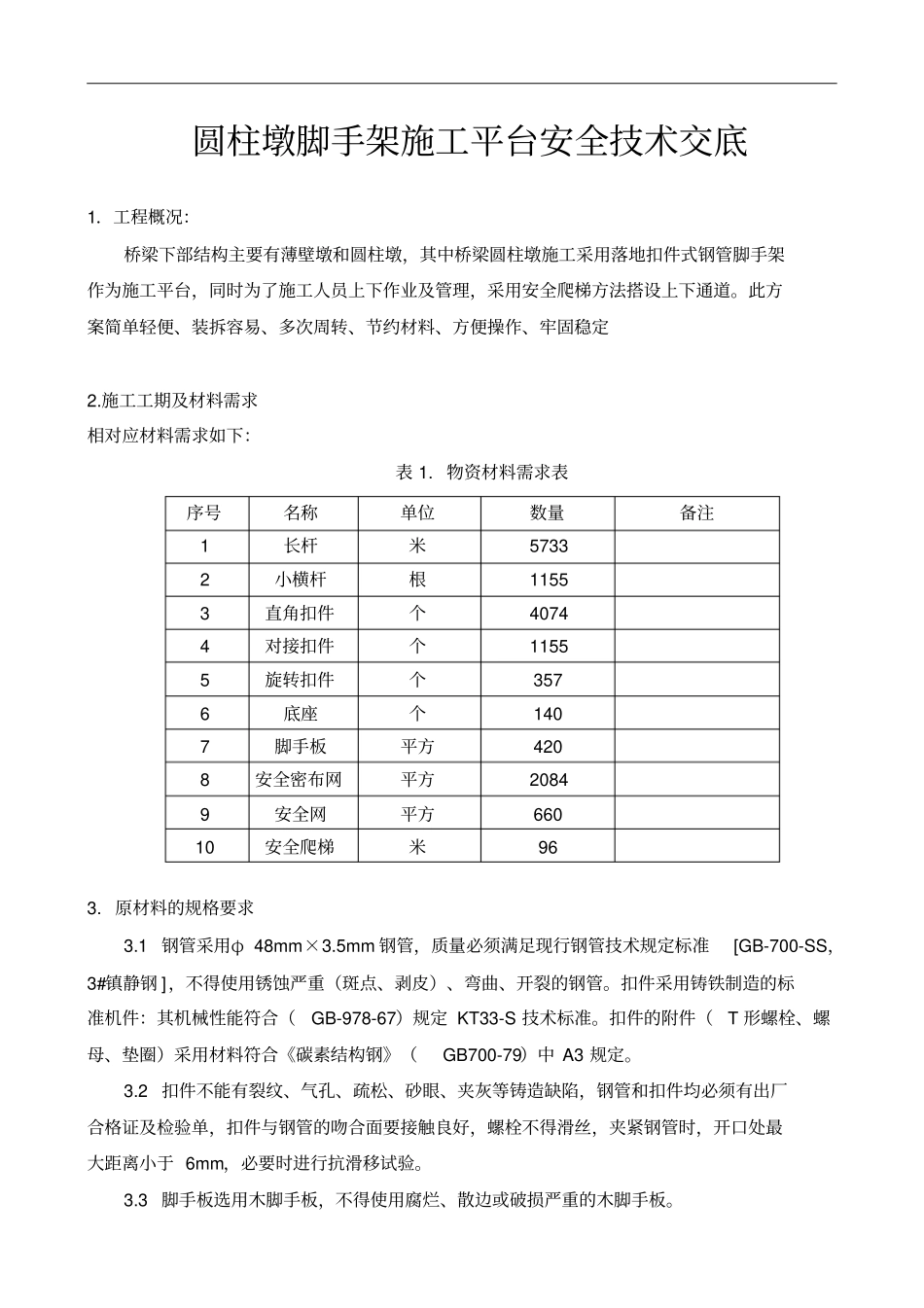

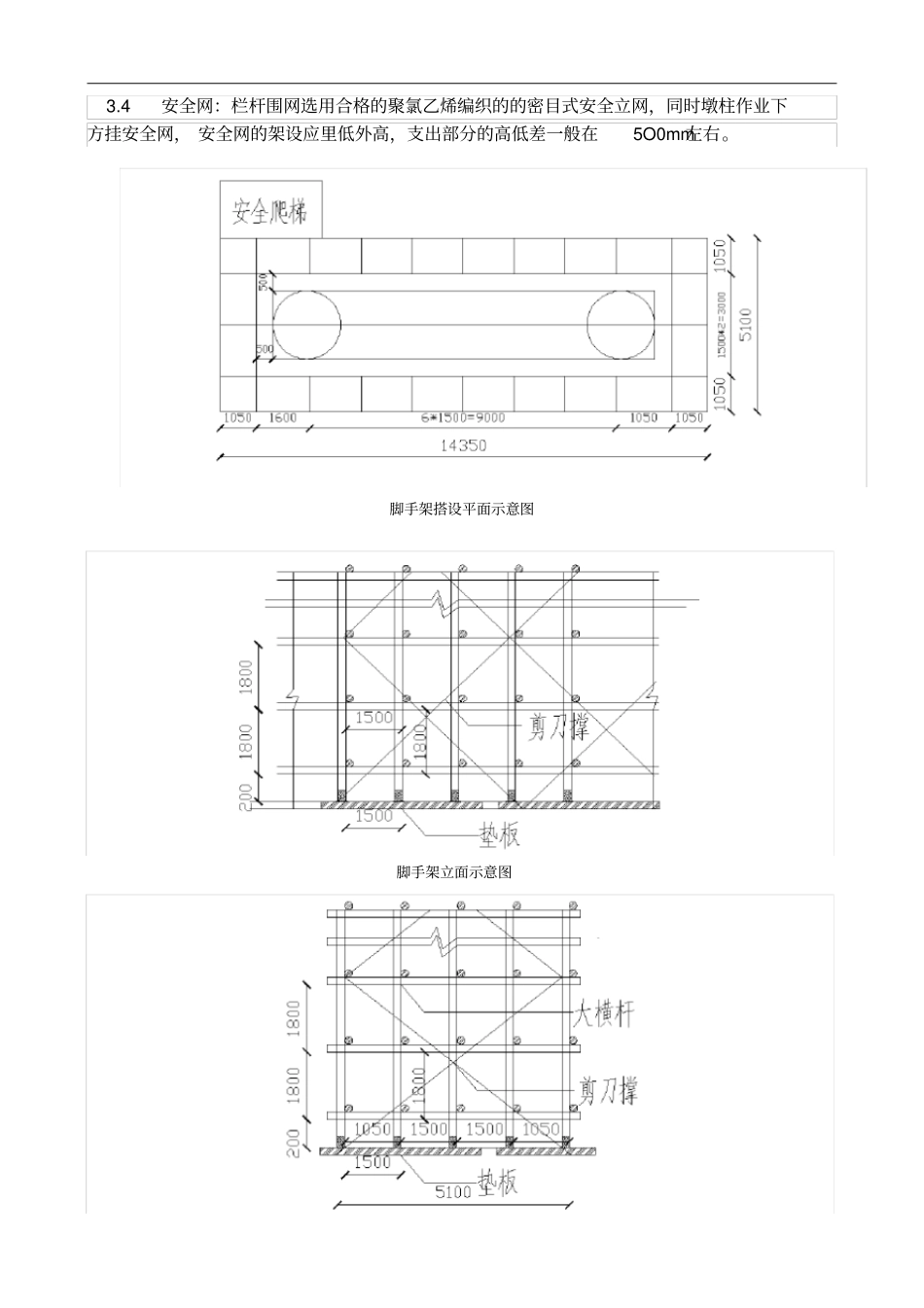

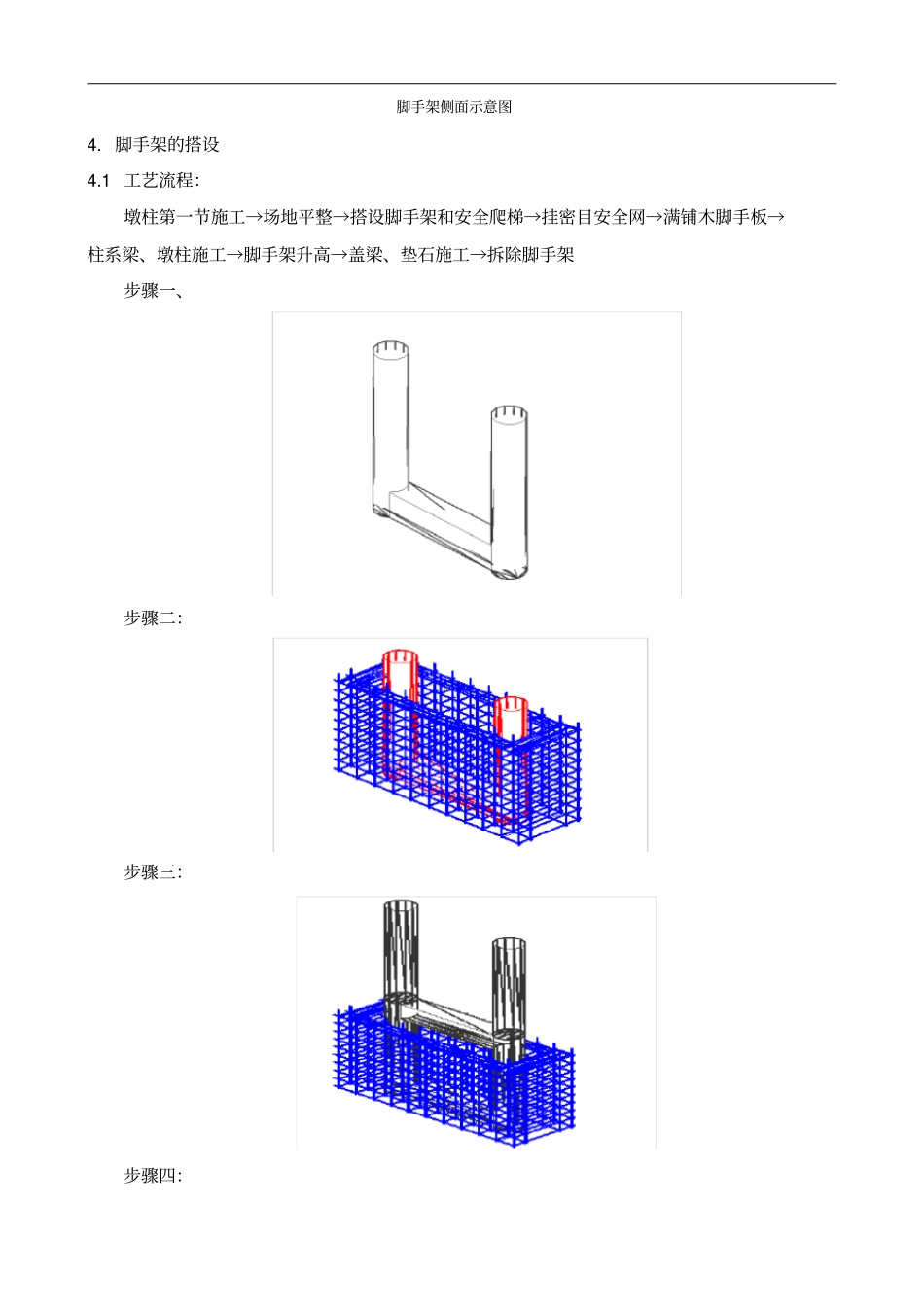

圆柱墩脚手架施工平台安全技术交底1．工程概况：桥梁下部结构主要有薄壁墩和圆柱墩，其中桥梁圆柱墩施工采用落地扣件式钢管脚手架作为施工平台，同时为了施工人员上下作业及管理，采用安全爬梯方法搭设上下通道。此方案简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定2.施工工期及材料需求相对应材料需求如下：表1.物资材料需求表3.原材料的规格要求3.1钢管采用φ48mm×3.5mm钢管，质量必须满足现行钢管技术规定标准[GB-700-SS，3#镇静钢]，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件采用铸铁制造的标准机件：其机械性能符合（GB-978-67）规定KT33-S技术标准。扣件的附件（T形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》（GB700-79）中A3规定。3.2扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。3.3脚手板选用木脚手板，不得使用腐烂、散边或破损严重的木脚手板。序号名称单位数量备注1长杆米57332小横杆根11553直角扣件个40744对接扣件个11555旋转扣件个3576底座个1407脚手板平方4208安全密布网平方20849安全网平方66010安全爬梯米963.4安全网：栏杆围网选用合格的聚氯乙烯编织的的密目式安全立网，同时墩柱作业下方挂安全网，安全网的架设应里低外高，支出部分的高低差一般在5O0mm左右。脚手架搭设平面示意图脚手架立面示意图脚手架侧面示意图4.脚手架的搭设4.1工艺流程：墩柱第一节施工→场地平整→搭设脚手架和安全爬梯→挂密目安全网→满铺木脚手板→柱系梁、墩柱施工→脚手架升高→盖梁、垫石施工→拆除脚手架步骤一、步骤二：步骤三：步骤四：步骤四：4.2脚手架搭设方法4.2.1脚手架立杆纵向间距1.5m，立杆排距1.05m，大横杆步距1.8m，小横杆在大横杆上，内立杆距结构面300mm。底部必须搭设通长扫地杆。工艺流程：墩柱第一节施工→搭设脚手架→挂密目安全网→满铺木脚手板→脚手架拆除4.2.2剪刀撑设在脚手架外侧，沿脚手架通长全高连续设置；横向支撑每隔5m沿脚手架高度设置一道。剪刀撑钢管搭接不小于1000mm，不少于三个扣件，端部扣件的盖板的边缘至杆端间距不小于100mm。4.2.3每根立杆底部设置垫板，垫板采用厚度为50mm,宽度为200mm,长度为4000mm木垫板。从垫板往上20cm处设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆骑缝伸出扣件长度不小于10cm。脚手架必须形成整体，并且在地面进行拉锚。4.2.4在架子操作层上必须满铺木脚手板，脚手板下适当增加小横杆，不得出现探头板，用8#铁丝将竹胶板与小横杆绑牢，其下挂设平网，建筑物与内立杆间必须进行四步架一封闭。4.2.5操作层必须设180mm高的挡脚板及1200mm高的护身栏杆。4.2.6纵向水平杆的构造应符合下列规定：4.2.6.1纵向水平杆宜设置在立杆内侧其长度不宜小于3跨。4.2.6.2纵向水平杆接长宜采用对接扣件连接也可采用搭接、对接。搭接应符合下列规定：纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设步或同跨内不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m应等间距设置3个旋转扣件,固定端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。4.2.6.3随着架子的搭设及时挂绿色密目安全网，形成全封闭施工。4.2.6.4采用的钢管类型为48×3.5mm，连墙件竖向间距3.60米，水平间距9.25米。连墙件示意图4.3质量要求：4.3.1搭设前应进行交底，搭设完毕必须验收后方可使用。4.3.2基础要平、实，不得缺少垫板及扫地杆，排水畅通。4.3.3与结构物间的拉结牢固，不得漏缺。4.3.4整架垂直度不得大于5cm，纵向直线度应小于1/200L，横杆水平度小于1/400L，搭设时要用标尺及线坠控制。4.3.5扣件必须拧紧，与杆件连接牢固。4.4脚手架拆除：圆柱墩施工完成后，制定拆除方案。拆除前对脚手架作一次全面检查，清除所有物品，设立拆除区，禁止人员入内，派专人负责。拆除顺序为自上而下逐层拆除，不得上、下层同时拆除。后安装的先拆，先...
