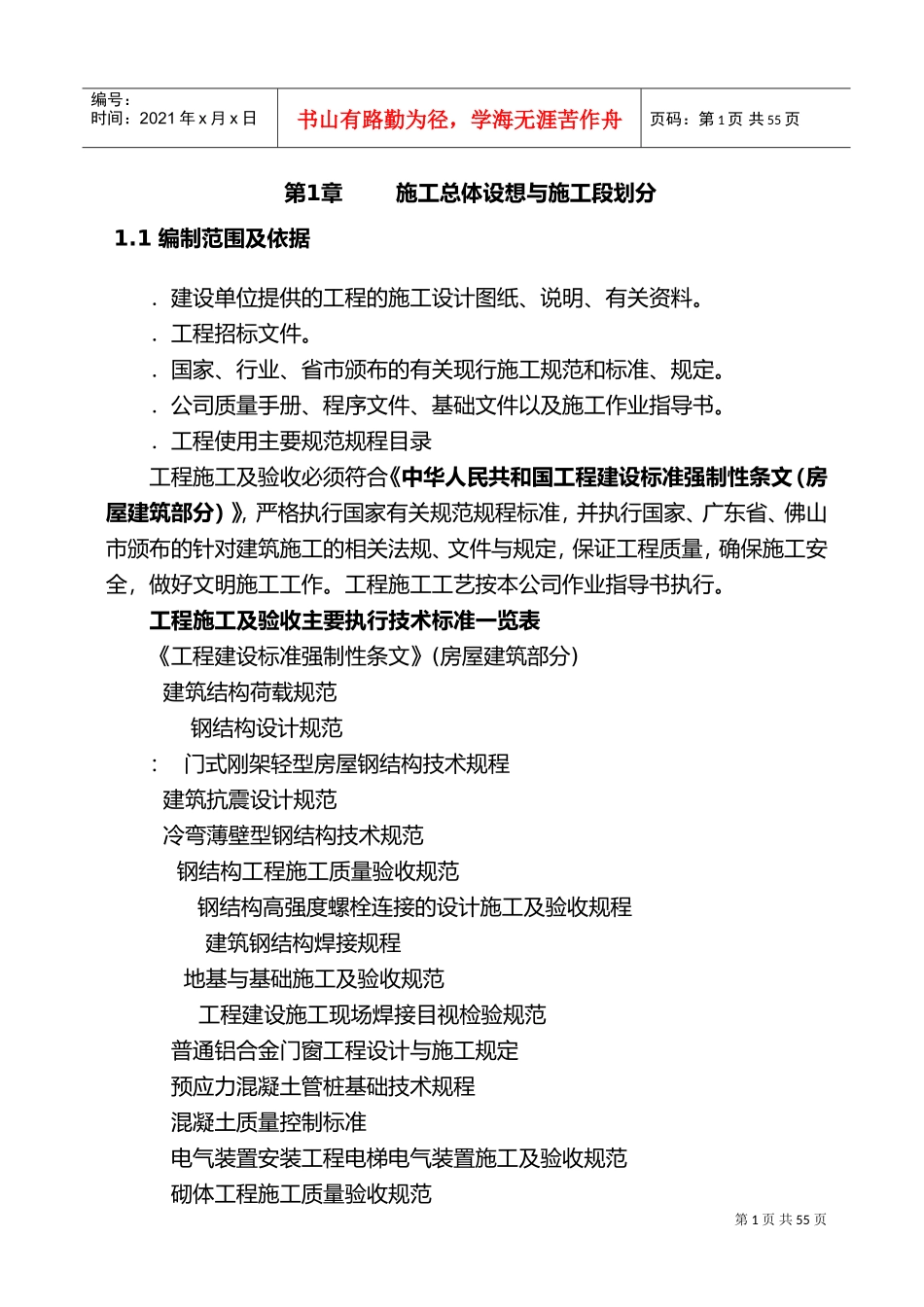

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页第1章施工总体设想与施工段划分1.1编制范围及依据．建设单位提供的工程的施工设计图纸、说明、有关资料。．工程招标文件。．国家、行业、省市颁布的有关现行施工规范和标准、规定。．公司质量手册、程序文件、基础文件以及施工作业指导书。．工程使用主要规范规程目录工程施工及验收必须符合《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》，严格执行国家有关规范规程标准，并执行国家、广东省、佛山市颁布的针对建筑施工的相关法规、文件与规定，保证工程质量，确保施工安全，做好文明施工工作。工程施工工艺按本公司作业指导书执行。工程施工及验收主要执行技术标准一览表《工程建设标准强制性条文》(房屋建筑部分)建筑结构荷载规范钢结构设计规范：门式刚架轻型房屋钢结构技术规程建筑抗震设计规范冷弯薄壁型钢结构技术规范钢结构工程施工质量验收规范钢结构高强度螺栓连接的设计施工及验收规程建筑钢结构焊接规程地基与基础施工及验收规范工程建设施工现场焊接目视检验规范普通铝合金门窗工程设计与施工规定预应力混凝土管桩基础技术规程混凝土质量控制标准电气装置安装工程电梯电气装置施工及验收规范砌体工程施工质量验收规范第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页混凝土结构工程施工质量验收规范屋面工程技术规范建筑地面工程施工及验收规范建筑装饰装修工程质量验收规范建筑给水排水及采暖工程施工质量验收规范电气装置安装工程电气照明装置施工及验收规范给水排水管道工程施工及验收规范建筑安装工程质量检验评定统一标准砌体工程现场检测技术标准建设工程监理规范建筑工程文件归档整理规范钢筋焊接及验收规程建筑机械使用安全技术规程施工现场临时用电安全技术规程建筑施工安全检查标准建筑施工高处作业安全技术规范建筑桩基技术规范砌筑砂浆配合比设计规程外墙饰面砖工程施工及验收规程建筑施工门式钢管脚手架安全技术规范建筑施工扣件式钢管脚手架安全技术规范说明：以上所列规范根据国家、省有关文件进行更新。1.2工程概况1.2.1总体概况汉达精密电子科技（顺德）有限公司筹建的汉达东园区综合厂房，工程建筑面积约17100m2。为单层钢结构工程。工程最大跨度为20m。工程由高艺建筑设计有限公司负责。本工程设计使用年限为年，耐火等级为二级，安全等级二级。第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页工程按抗震设防烈度度进行抗震设计并采用相应的抗震构造措施。1.2.2建筑设计概况工程地面做法由下而上为：（）素土夯实；（）厚角石压实；（）厚石粉加水泥；（）厚配筋双层双向。凡石灰砂浆粉刷的工程，在墙体阳角处，均做：水泥砂浆护角，高度为2000mm，每边宽80mm。外墙材料为双层厚压型钢板，内填塞泡沫材料。室外散水宽度为600mm，斜坡长度为1500mm。防火墙为水泥砂浆砌筑砌块，厚180mm，双面抹：水泥砂浆厚20mm，墙砌于地梁上。内墙为水泥砂浆砌砌块，双面抹：：水泥石灰砂浆，一次抹光厚，面涂乳胶漆。屋面采用厚压型钢板。本工程铝合金采用系列，1.2mm厚白色铝材，玻璃选用5mm厚白玻璃。外墙±以上180mm为砖墙，厚水泥砂浆一次抹光，扫面厚涂白色外墙涂料。1.2.3基础设计概况工程基础采用静压预应力管桩基础，桩径为300mm，单桩竖向承载力设计值为，桩长预计为20m。桩端持力层为中密粉砂层。工程要求压桩终压力为。基础桩单桩竖向承台力要求通过测试核定。试桩按规范确定条数。桩身混凝土强度等级为。基础承台材料混凝土强度为，Ⅱ级钢筋，保护层60mm，基础梁混凝土强度等级为，基础垫层混凝土100mm厚。1.2.4钢结构工程设计概况1.2.4.1结构构件系统工程屋面为彩色钢板，墙面为彩色钢板，厚度均为0.6mm。檩条为型冷弯薄壁型钢。梁柱结构采用型钢和焊接实腹型工字形截面的钢架，构件之间为螺栓或第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页高强度螺栓连接，柱与基础为铰接形式。1.2.4.2设计依据及施工应遵守的技术规范与规...
