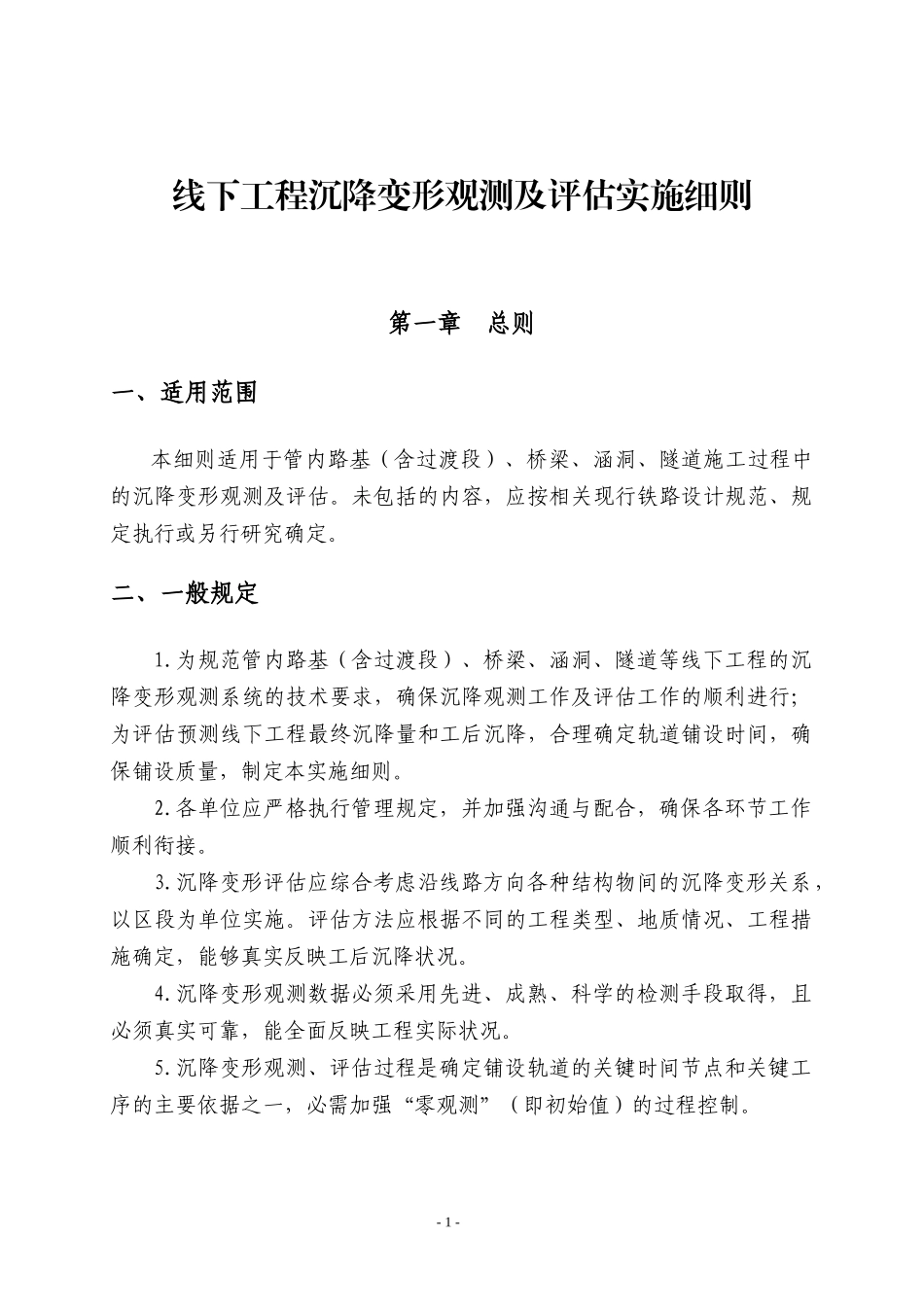

线下工程沉降变形观测及评估实施细则第一章总则一、适用范围本细则适用于管内路基（含过渡段）、桥梁、涵洞、隧道施工过程中的沉降变形观测及评估。未包括的内容，应按相关现行铁路设计规范、规定执行或另行研究确定。二、一般规定1.为规范管内路基（含过渡段）、桥梁、涵洞、隧道等线下工程的沉降变形观测系统的技术要求，确保沉降观测工作及评估工作的顺利进行；为评估预测线下工程最终沉降量和工后沉降，合理确定轨道铺设时间，确保铺设质量，制定本实施细则。2.各单位应严格执行管理规定，并加强沟通与配合，确保各环节工作顺利衔接。3.沉降变形评估应综合考虑沿线路方向各种结构物间的沉降变形关系，以区段为单位实施。评估方法应根据不同的工程类型、地质情况、工程措施确定，能够真实反映工后沉降状况。4.沉降变形观测数据必须采用先进、成熟、科学的检测手段取得，且必须真实可靠，能全面反映工程实际状况。5.沉降变形观测、评估过程是确定铺设轨道的关键时间节点和关键工序的主要依据之一，必需加强“零观测”（即初始值）的过程控制。-1-三、工作依据1．《国家一、二等水准测量规范》（GB12897—2006）；2.《铁路工程测量规范》（TB10101-2009）；3.《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）；4.《客货共线铁路路基工程施工技术指南》（TZ202-2008）；5.《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）；6.《铁路隧道工程施工技术指南》（TZ204-2008）；7.《客货共线铁路轨道工程施工技术指南》（TZ201-2008）；8.《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；9．《高速铁路设计规范》(TB10621-2014)；10.《高速铁路工程测量规范》（TB10601-2009）；11．《建筑沉降变形测量规程》（JGJ/T8-2007）；12．《铁路客运专线竣工验收暂行办法》（铁建设[2007]183号）；13.《工程测量规范》（GB50026－2007）；14.《全球定位系统（GPS）测量规范》（GB/T18314-2009）；15.《测绘成果质量检查与验收》（GB/T24356-2009）；16.《高速铁路工程静态验收技术规范》（TB10760-2013）；17．铁路工程设计文件；18．铁总（原铁道部）、路局有关规定。-2-沉降观测评估领导小组xx公司沉降观测工作小组施工单位沉降观测工作小组设计单位沉降观测工作小组监理单位沉降观测工作小组评估单位沉降观测工作小组第二章组织管理一、组织机构与人员配置成立线下工程沉降测量与评估领导小组，业主、设计、施工、监理、评估等各方成立工作小组。图4.1.1沉降观测工作组织构成图人员要求（1）沉降观测评估领导小组：由苏北公司领导任组长，苏北公司、设计、施工、监理、评估等单位领导组成。（2）XX公司沉降观测工作小组：由项目总体任组长，工程、安质等相关人员组成；（3）设计单位：由设计总工任组长，路基、桥隧、测量设计负责人任副组长，各专业技术人员组成；（4）施工单位：由总工任组长，分部总工任副组长；项目部成立测量队，设专职测量队长；-3-沉降观测评估小组路基专业评估小组测量专业评估小组桥隧专业评估小组软件数据库维护小组（5）监理单位：由分管副总监任组长，监理组要配备专职测量工程师，分别负责平行观测和施工观测的监督；（6）评估单位：由评估单位领导任组长，技术专家任总评估师，配置相应的专业人员如下：图4.1.2沉降观测评估小组二、单位职责线下工程沉降变形观测及其评估工作，是一项系统工程，需要参建各方各负其责、密切配合，确保观测数据及评估结果的真实、可靠。（一）建设单位建设单位负责沉降变形观测及其评估工作的领导和协调，并对过程进行监督检查。1．XX公司负责管内线下工程的沉降变形观测及其评估工作的领导组织和协调工作，对沉降变形观测及其评估过程进行监督检查。2．必要时组织专家对评估报告进行评审。-4-（二）设计单位设计单位对沉降变形观测有关设计资料的准确性负责，并对沉降变形观测过程做好指导和配合。1.提交线路沿线地质条件、线下工程沉降变形观测断面、观测点布置、沉降变形计算报告等设计资料。2.对沉降变形观测设计要求施工、监理、评估单位进行技术交底。3.参与沉降变形观测及评估实施方案的...
