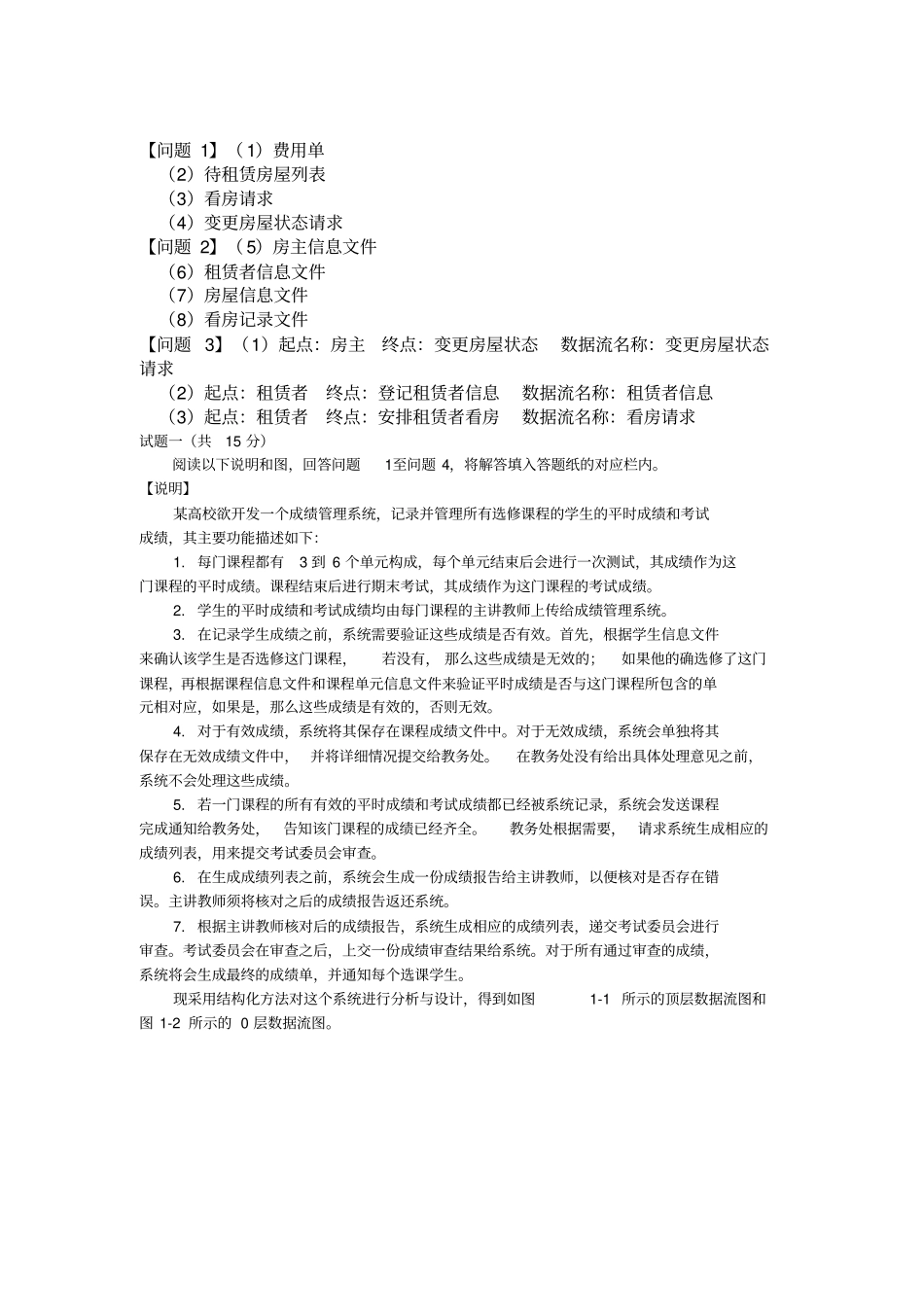

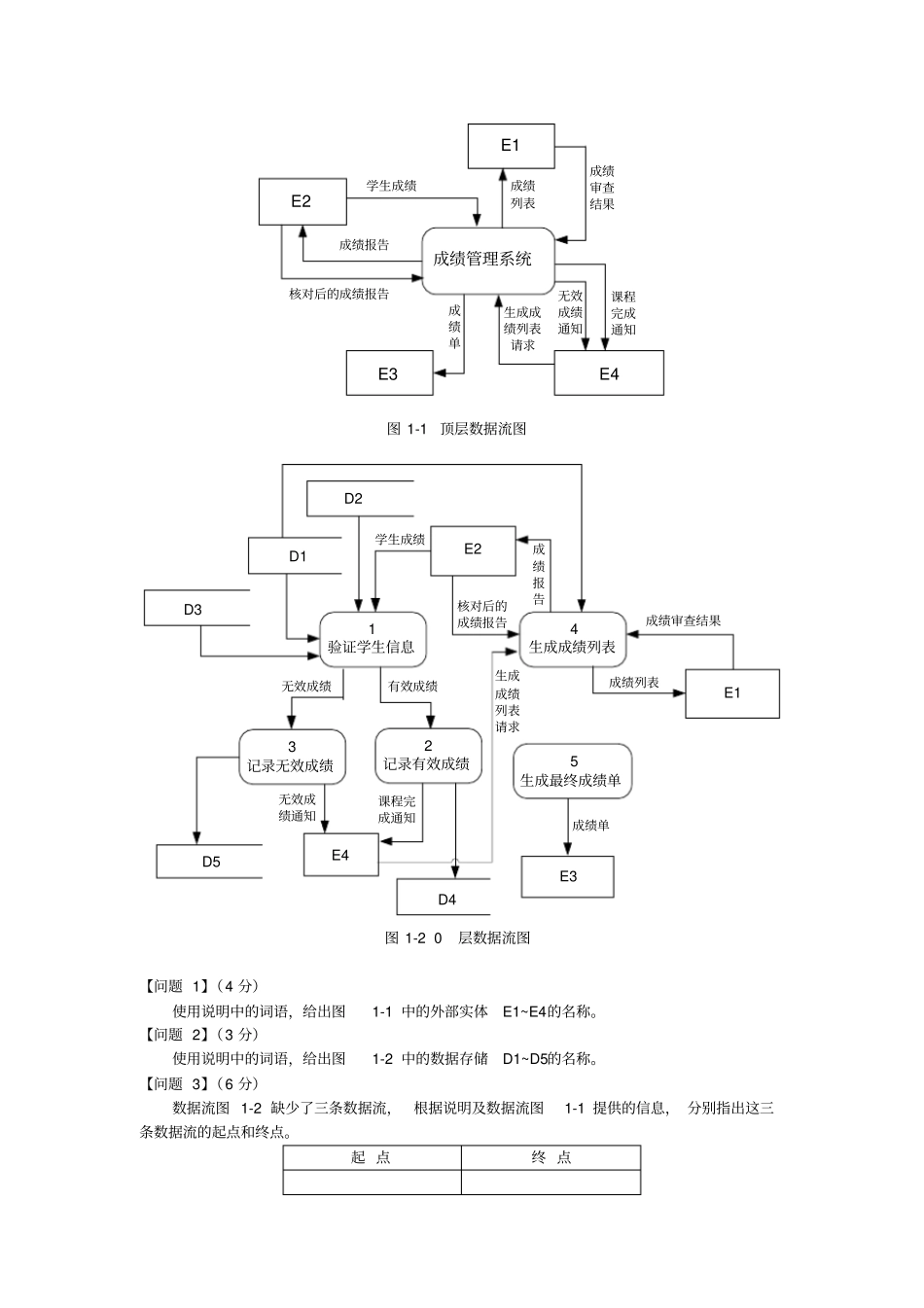

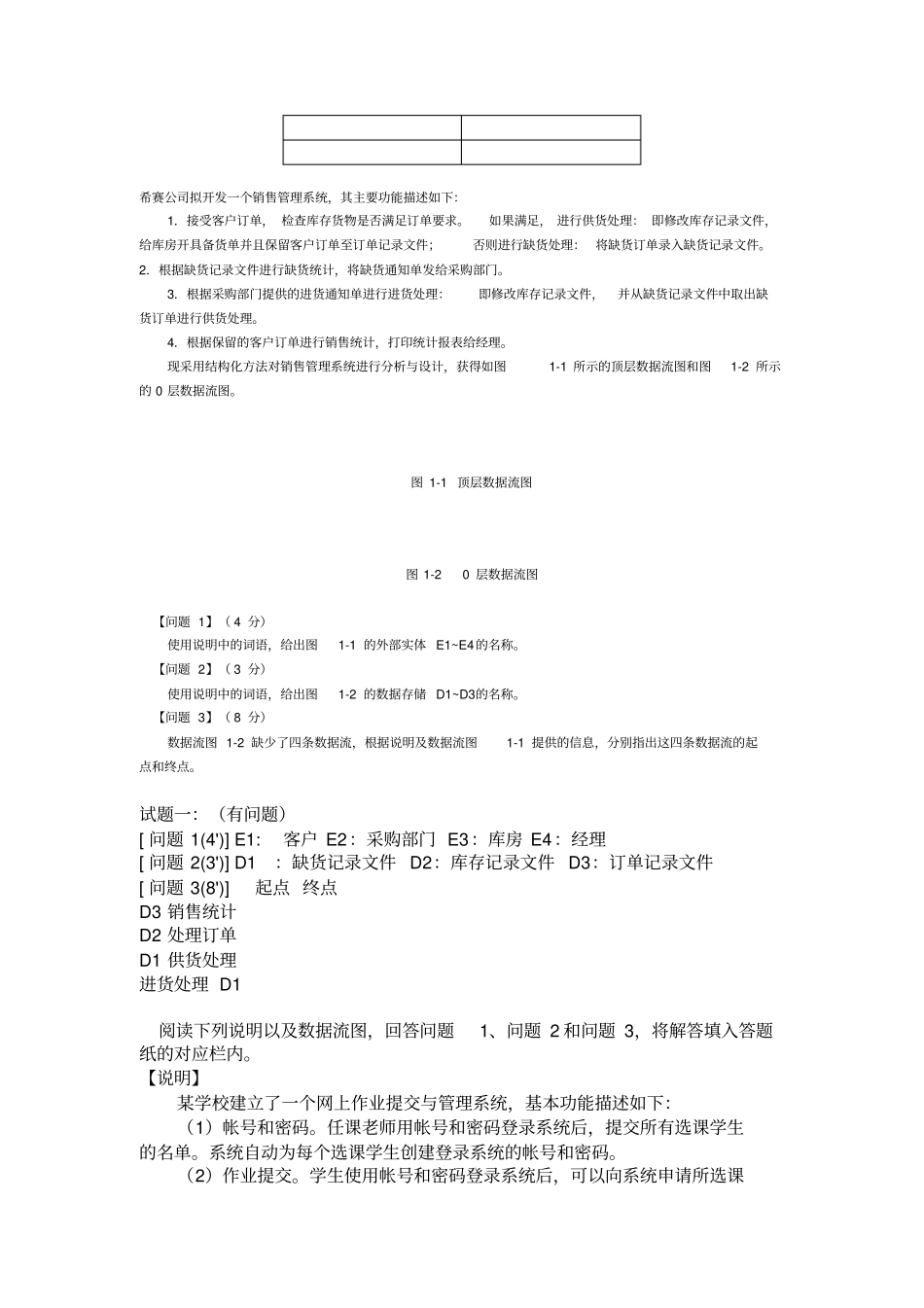

【问题1】（1）费用单（2）待租赁房屋列表（3）看房请求（4）变更房屋状态请求【问题2】（5）房主信息文件（6）租赁者信息文件（7）房屋信息文件（8）看房记录文件【问题3】（1）起点：房主终点：变更房屋状态数据流名称：变更房屋状态请求（2）起点：租赁者终点：登记租赁者信息数据流名称：租赁者信息（3）起点：租赁者终点：安排租赁者看房数据流名称：看房请求试题一（共15分）阅读以下说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1.每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。课程结束后进行期末考试，其成绩作为这门课程的考试成绩。2.学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。3.在记录学生成绩之前，系统需要验证这些成绩是否有效。首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。4.对于有效成绩，系统将其保存在课程成绩文件中。对于无效成绩，系统会单独将其保存在无效成绩文件中，并将详细情况提交给教务处。在教务处没有给出具体处理意见之前，系统不会处理这些成绩。5.若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。教务处根据需要，请求系统生成相应的成绩列表，用来提交考试委员会审查。6.在生成成绩列表之前，系统会生成一份成绩报告给主讲教师，以便核对是否存在错误。主讲教师须将核对之后的成绩报告返还系统。7.根据主讲教师核对后的成绩报告，系统生成相应的成绩列表，递交考试委员会进行审查。考试委员会在审查之后，上交一份成绩审查结果给系统。对于所有通过审查的成绩，系统将会生成最终的成绩单，并通知每个选课学生。现采用结构化方法对这个系统进行分析与设计，得到如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。成绩管理系统E2E4E1E3成绩单学生成绩成绩报告核对后的成绩报告成绩列表成绩审查结果生成成绩列表请求无效成绩通知课程完成通知图1-1顶层数据流图D51验证学生信息2记录有效成绩3记录无效成绩4生成成绩列表E2E4E1D1D3D25生成最终成绩单E3D4有效成绩无效成绩无效成绩通知课程完成通知学生成绩成绩报告核对后的成绩报告成绩列表成绩审查结果生成成绩列表请求成绩单图1-20层数据流图【问题1】（4分）使用说明中的词语，给出图1-1中的外部实体E1~E4的名称。【问题2】（3分）使用说明中的词语，给出图1-2中的数据存储D1~D5的名称。【问题3】（6分）数据流图1-2缺少了三条数据流，根据说明及数据流图1-1提供的信息，分别指出这三条数据流的起点和终点。起点终点希赛公司拟开发一个销售管理系统，其主要功能描述如下：1．接受客户订单，检查库存货物是否满足订单要求。如果满足，进行供货处理：即修改库存记录文件，给库房开具备货单并且保留客户订单至订单记录文件；否则进行缺货处理：将缺货订单录入缺货记录文件。2．根据缺货记录文件进行缺货统计，将缺货通知单发给采购部门。3．根据采购部门提供的进货通知单进行进货处理：即修改库存记录文件，并从缺货记录文件中取出缺货订单进行供货处理。4．根据保留的客户订单进行销售统计，打印统计报表给经理。现采用结构化方法对销售管理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。图1-1顶层数据流图图1-20层数据流图【问题1】（4分）使用说明中的词语，给出图1-1的外部实体E1~E4的名称。【问题2】（3分）使用说明中的词语，给出图1-2的数据存储D1~D3的名称。【问题3】（8分）数据流图1-2缺少了四条数据流，根据说明及数据流图1-1提供的信息，分别指出这四条数据流的起点和终点。试题一：（有问题）[问题1(4')]E1:客户E2：采购部门E3：库房E4：经理[问题2(3')]D1：缺货...
