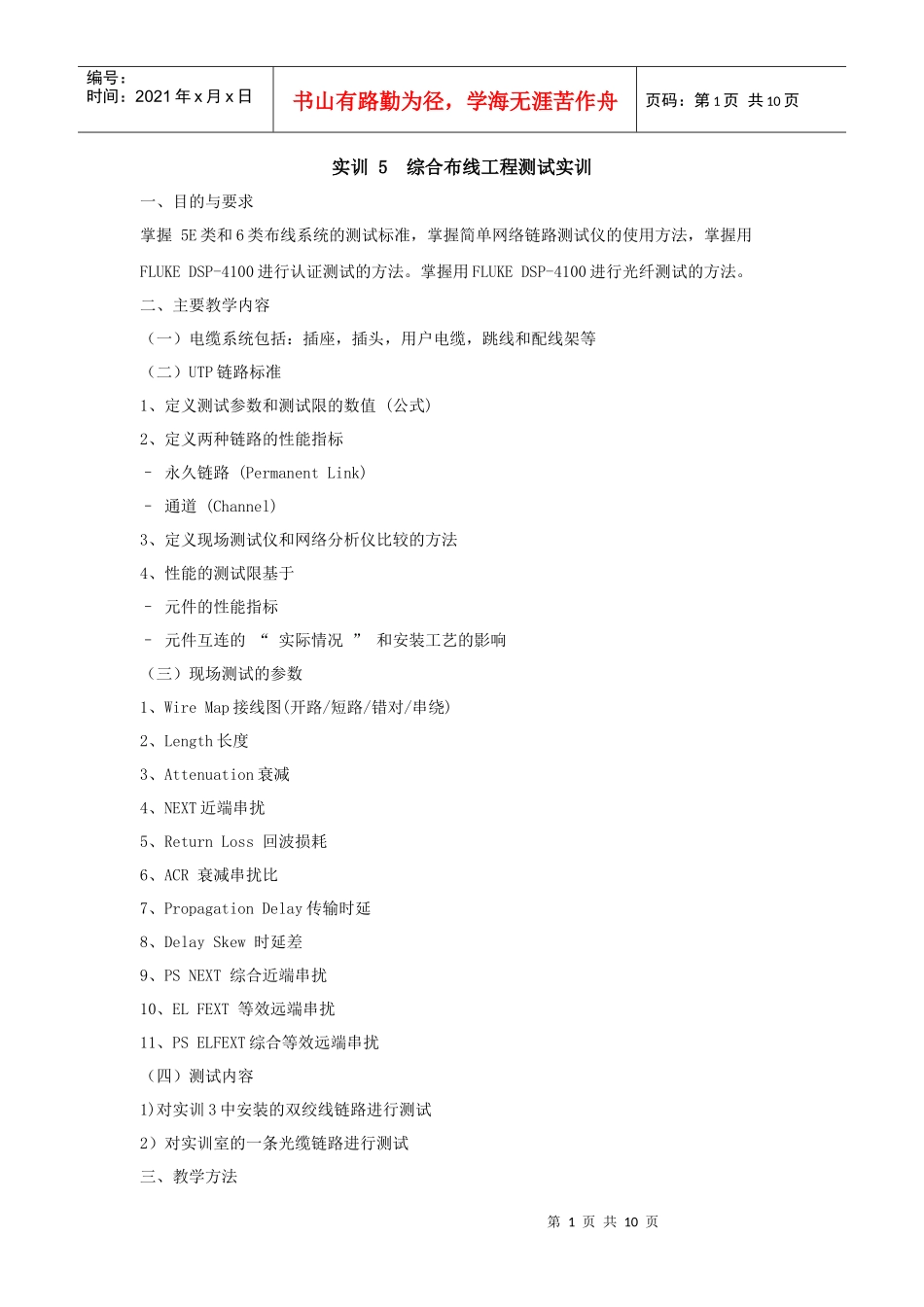

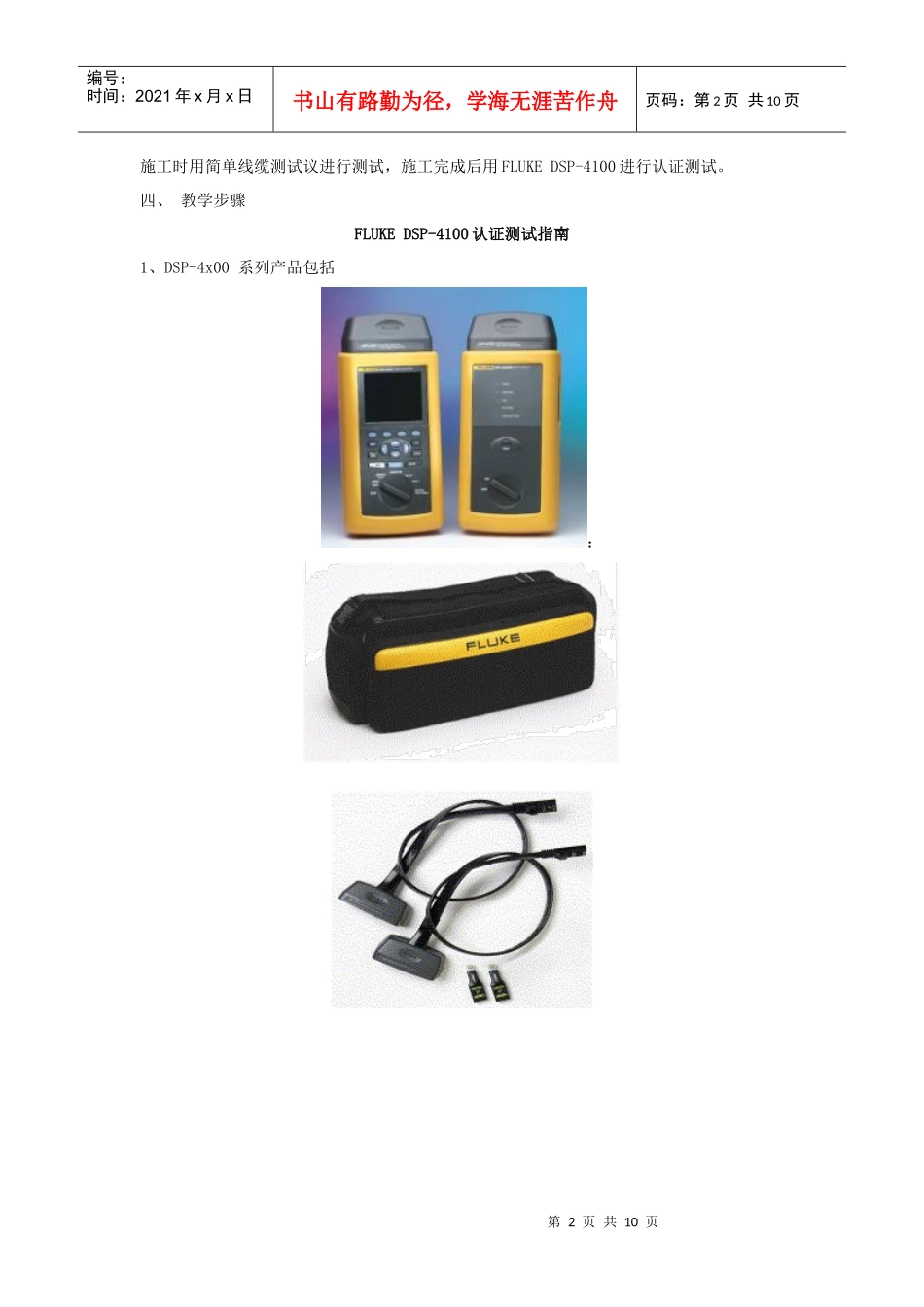

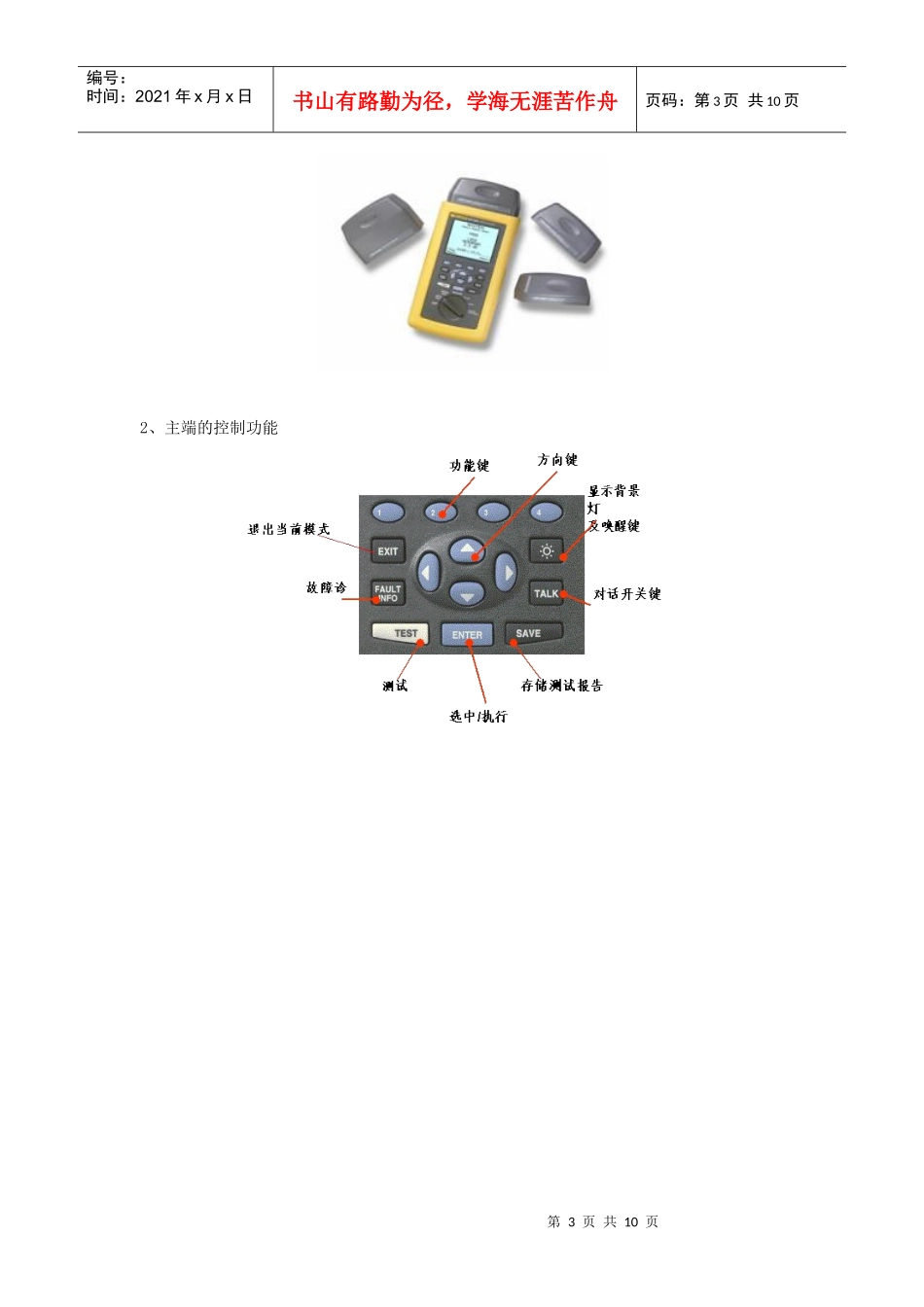

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页实训5综合布线工程测试实训一、目的与要求掌握5E类和6类布线系统的测试标准，掌握简单网络链路测试仪的使用方法，掌握用FLUKEDSP-4100进行认证测试的方法。掌握用FLUKEDSP-4100进行光纤测试的方法。二、主要教学内容（一）电缆系统包括：插座，插头，用户电缆，跳线和配线架等（二）UTP链路标准1、定义测试参数和测试限的数值(公式)2、定义两种链路的性能指标–永久链路(PermanentLink)–通道(Channel)3、定义现场测试仪和网络分析仪比较的方法4、性能的测试限基于–元件的性能指标–元件互连的“实际情况”和安装工艺的影响（三）现场测试的参数1、WireMap接线图(开路/短路/错对/串绕)2、Length长度3、Attenuation衰减4、NEXT近端串扰5、ReturnLoss回波损耗6、ACR衰减串扰比7、PropagationDelay传输时延8、DelaySkew时延差9、PSNEXT综合近端串扰10、ELFEXT等效远端串扰11、PSELFEXT综合等效远端串扰（四）测试内容1)对实训3中安装的双绞线链路进行测试2）对实训室的一条光缆链路进行测试三、教学方法第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页施工时用简单线缆测试议进行测试，施工完成后用FLUKEDSP-4100进行认证测试。四、教学步骤FLUKEDSP-4100认证测试指南1、DSP-4x00系列产品包括：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、主端的控制功能第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页3、远端的控制和功能面板显示项–TestPass测试通过–TestinProgress测试在进行中–TestFail测试失败–Talksetactive激活对话–LowBattery电池电量过低第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页4、测试准备去现场前–查看电池电量–主端/远端校准–确认所测线缆的类型及方式–携带相应的测试适配器及附件–检查测试适配器的设置–检查测试适配器的功能–运行自测试维护工作–下载最新的升级软件–主端和远端充满电–主端和远端校准–运行自测试–校准永久链路适配器(为增加精确度的选件)5、线缆测试设置–连接第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页6、特殊功能1）设置非屏蔽双绞线测试2）设置光纤测试第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页7、自校准/自检测DSP测试仪的主端和远端应该每月做一次自校准用自测试来检查硬件情况主端和远端的连接模式选中“SelfCalibration”?按ENTER键按TEST键第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页8、其它设置选项编辑报告标识图形数据存储设置自动关闭电源时间关闭或启动测试伴音选择打印机类型设置串口设置日期时间选择长度单位:英尺/米选择数字格式选择打印/显示语言选择50或60Hz电力线滤波器选择脉冲噪声故障极限选择精确的频段指示9、自动测试10、自动测试结果指示结果,通过或失败所有的测试都需选择参照的标准第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页按“ViewResult”按钮来查看每个结果11、UTP认证测试首先查看布线系统–查看所有相关线缆–确认连接器和线缆级别–查看布线路由和终端情况认证测试操作–设置相应规格的测试标准–执行测试,纠正错误–保存结果,记录标识生成测试报告–下载测试结果到计算机–存为某种格式电子文档–打印出报告第10页共10页第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页
