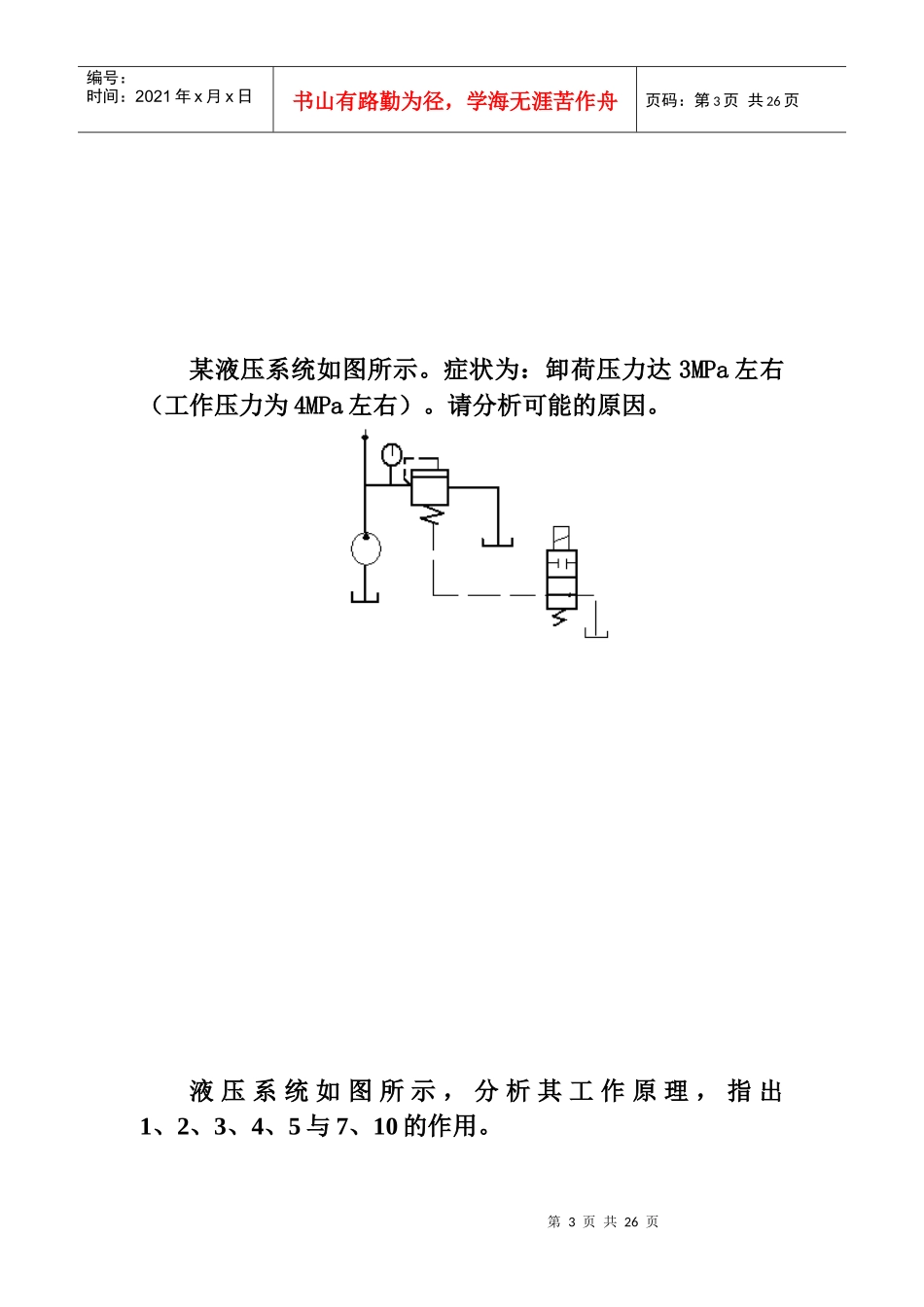

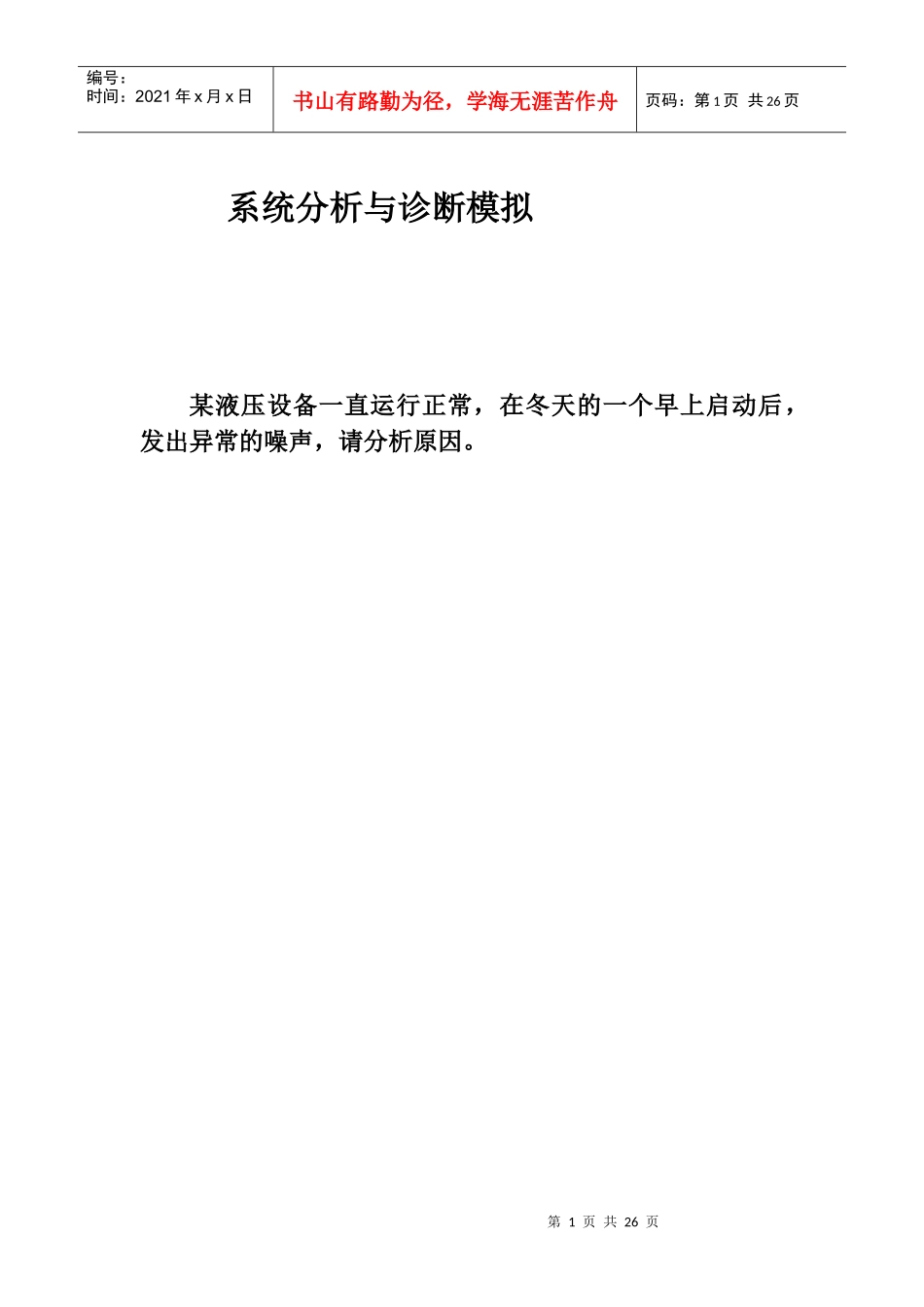

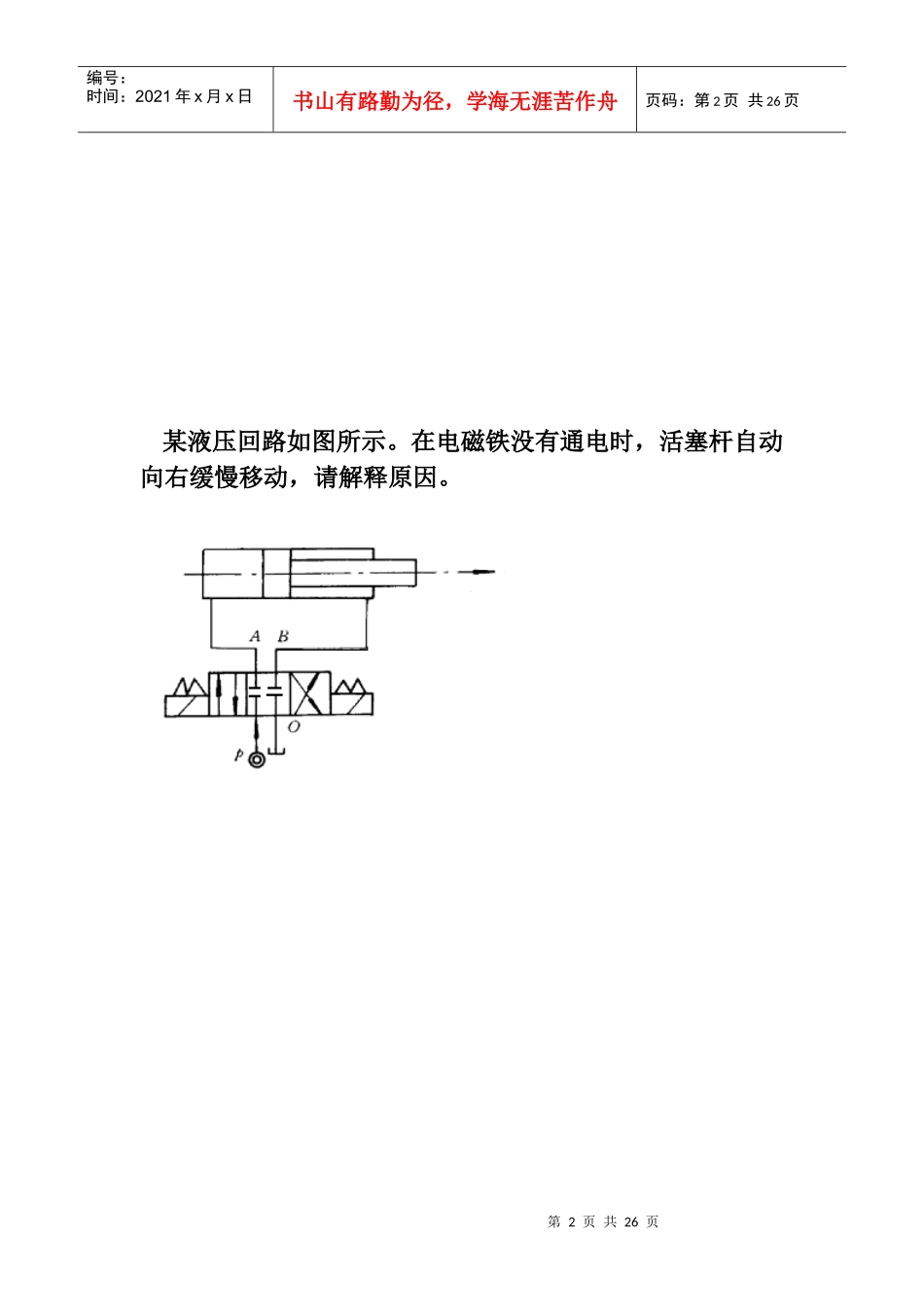

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页系统分析与诊断模拟某液压设备一直运行正常，在冬天的一个早上启动后，发出异常的噪声，请分析原因。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页某液压回路如图所示。在电磁铁没有通电时，活塞杆自动向右缓慢移动，请解释原因。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页某液压系统如图所示。症状为：卸荷压力达3MPa左右（工作压力为4MPa左右）。请分析可能的原因。液压系统如图所示，分析其工作原理，指出1、2、3、4、5与7、10的作用。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页液压系统如图所示，分析其工作原理，指出2、5、A、B、C、D、E、F的作用。第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页液压系统如图所示，请分析虚线中部分的作用。第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页液压系统如图所示。故障症状为：系统出现严重的噪声及压力波动，但H02或H03一个电磁铁通电时没在这种现象。请分析原因。第8页共26页第7页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共26页机车防蹓液压系统的故障分析与排除WKT-1系列机车防蹓液压系统的工作原理如图所示。图示状态，液压缸活塞杆在弹簧力作用下返回原位，机车车轮处于制动状态。当电磁球阀通电时，液压油经液压泵、单向阀、电磁球阀进入液压缸有杆腔，使液压缸活塞杆快速伸出、松开机车车轮，然后电动机断电（电磁球阀保持通电状态），利用单向阀的保压作用，保持机车的前进状态。问题：液压系统不保压，同时液压缸欠速，请分析可能原因。第9页共26页第8页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共26页图示为某液压泵的柱塞，请分析液压泵曾发生过的故障。第10页共26页第9页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共26页请分析某液压泵轴承损坏的原因。第11页共26页第10页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共26页某自动压机冲压油缸在动作过程中出现颤抖现象，并且颤抖动作时强时弱。控制系统采用永磁式力反馈两级伺服阀，工作压力为9MPa。请分别分析电气与液压方面的可能原因。第12页共26页第11页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共26页YZJ12型振动压路机由F6L912G型风冷柴油机通过分动箱带动一台变量泵和一台双联齿轮泵同时运转，分别为行走驱动液压马达、振动激振马达和转向缸提供动力源。其液压系统如图所示。该机作业过程中突然出现不能行走和无振动的症状，但转向正常。请分析原因。（1）发动机与传动箱是否正常？（2）拆下振动液压马达9上的一根油管，启动柴油机，打开振动开关，这根管子没有来油；拆下振动转向(双联)齿轮泵14的出油管，启动柴油机，该齿轮泵有压力油(且压力很高)流出，这些现象说明故障点是泵、马达、还是换向阀及控制油？第13页共26页第12页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共26页(3)接通振动开关的瞬间，电磁阀有“叭嗒”的吸合声；拆下补偿泵通往电磁阀的液压管，启动柴油机，此液压管的出口没有液压油。这些现象说明什么？(4)拆下变量柱塞泵15通往驱动马达的一根液压油管，启动柴油机，此油管没有压力油流出，说明变量柱塞泵工作怎样？（5）什么元件故障能同时引起上述两现象？第14页共26页第13页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共26页图示系统为一组合机床的液压系统．该系统要实现的T作循为：工件夹紧→(进给缸)快进→工进→快退→停止→工件松...
