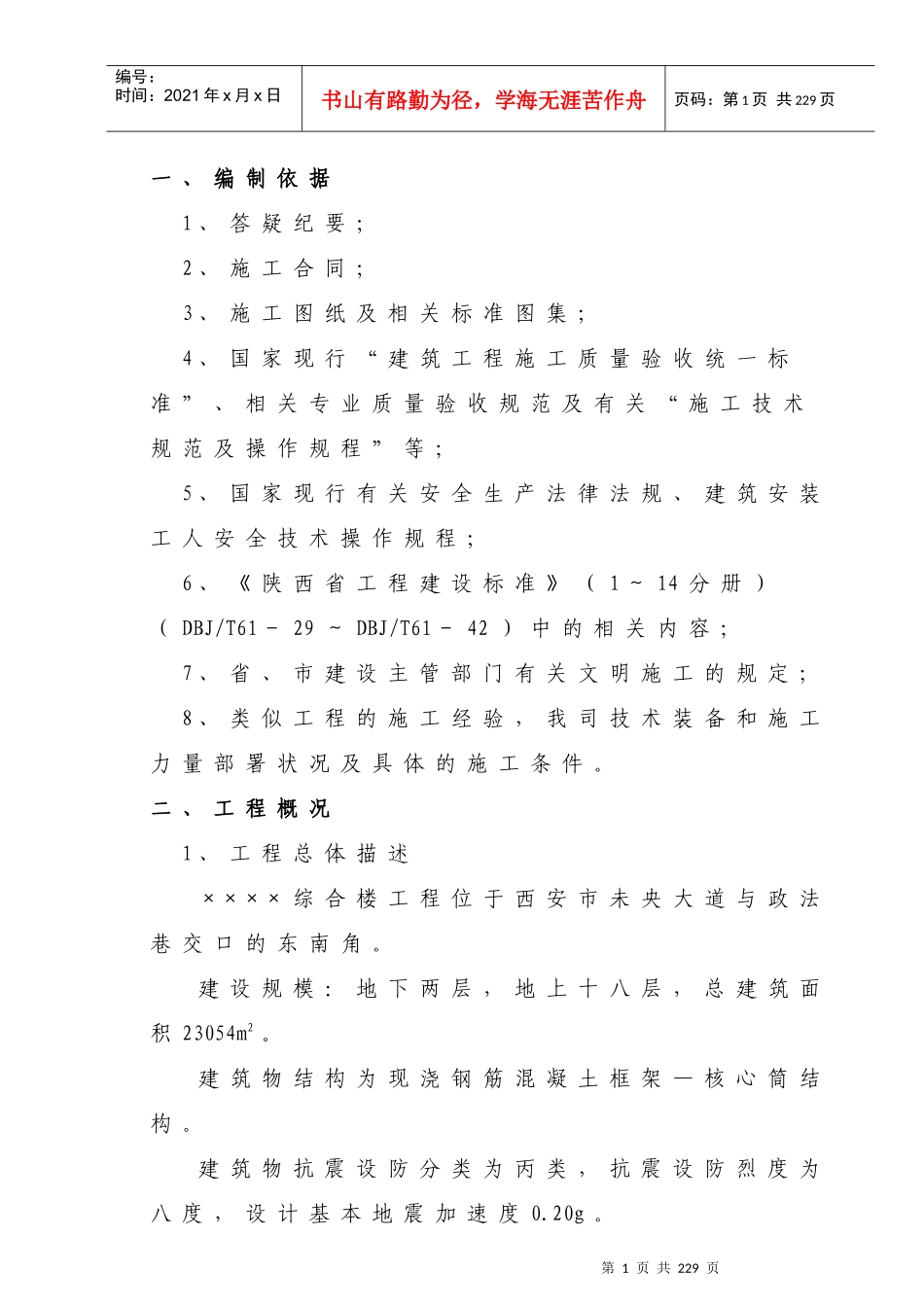

第1页共229页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共229页一、编制依据1、答疑纪要；2、施工合同；3、施工图纸及相关标准图集；4、国家现行“建筑工程施工质量验收统一标准”、相关专业质量验收规范及有关“施工技术规范及操作规程”等；5、国家现行有关安全生产法律法规、建筑安装工人安全技术操作规程；6、《陕西省工程建设标准》（1～14分册）（DBJ/T61－29～DBJ/T61－42）中的相关内容；7、省、市建设主管部门有关文明施工的规定；8、类似工程的施工经验，我司技术装备和施工力量部署状况及具体的施工条件。二、工程概况1、工程总体描述××××综合楼工程位于西安市未央大道与政法巷交口的东南角。建设规模：地下两层，地上十八层，总建筑面积23054m2。建筑物结构为现浇钢筋混凝土框架—核心筒结构。建筑物抗震设防分类为丙类，抗震设防烈度为八度，设计基本地震加速度0.20g。第2页共229页第1页共229页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共229页建筑场地类别为Ⅱ类。建筑物±0.000相当于绝对高程402.70m。建筑工程等级：一级。建筑设计使用年限50年。建筑防火分类为一类，建筑物耐火等级：均为一级。本工程由中国建筑西北设计研究院有限公司设计。2、工程特点本工程的主要特点是，建筑物结构复杂，建筑高度大；设备先进，功能齐全，智能化程度高；设备埋件留洞多而复杂，安装工程量大；地下室面积较大；工程设计标准较高；施工场地狭小，施工难度相对较大。3、结构概况本工程设计标准：结构设计使用年限50年黄土地区建筑物分类甲类结构安全等级二级黄土地区建筑物防水措施二级地基基础设计等级乙级结构抗震设防标准：抗震设防分类丙类框架抗震等级地下二层：三级地下一层：一级抗震设防烈度8度设计基本地震加速度值0.20g剪力墙抗震等级地下二层：三级地下一层：一级场地特征周期0.35s第3页共229页第2页共229页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共229页场地类别**Expr场地湿陷性等级**Expressionisfaulty**级自重工程结构环境类别：环境类别结构部位一类室内正常环境二类a室内潮湿环境二类b地下与土壤直接接触构件、地上外露构件本工程先采用素土挤密桩消除地基土的湿陷性再采用钢筋混凝土灌注桩基础。共设素土挤密桩2708根。素土挤密桩桩径400mm，桩长6.50m，桩底标高-16.56m，桩体素土填料压实系数不小于0.97。灌注桩采用泥浆护壁成孔灌注桩，共设灌注桩219根。桩径600mm，桩长29.00m，桩顶标高-10.40m，灌注桩桩身采用C35混凝土，桩内混凝土充盈系数不小于1.10。本工程单桩竖向承载力特征值不小于2300kN，试桩单桩竖向极限承载力应大于4600kN。建筑物基础采用柱、墙下现浇钢筋混凝土承台，承台厚度1.50m～1.65m，承台最大平面尺寸4.80m×4.80m，承台间设有基础拉梁和构造筏板，基础拉梁截面尺寸700mm×1300mm，构造筏板厚500mm，承台、基础拉梁和构造筏板底面标高-10.40m，其下设有100mm厚C15混凝土垫层。地下室为现浇钢筋混凝土框架-剪力墙结构，剪力墙厚度250mm～400mm，框架柱最大截面尺第4页共229页第3页共229页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共229页寸1150mm×1200mm，地下室框架柱截面600mm×600mm，框架梁最大截面尺寸500mm×800mm，地下二层顶板厚度110mm～250mm，地下一层顶板厚度200mm～300mm。上部结构为现浇钢筋混凝土框架-核心筒结构。框架柱最大截面尺寸1100mm×1100mm，框架梁最大截面尺寸500mm×910mm，楼板厚度110mm～150mm。材料强度等级：混凝土：基础垫层C15，构造柱、填充墙水平系梁、圈梁C25，基础：-10.40m～-8.90m标高C35。框架柱、混凝土墙、梁、楼板混凝土强度等级部位层位标高混凝土墙、梁、楼板框架柱地下基础顶～-0.040mC40C45地上地下一层～六层-0.040m～22.36mC40C45六层～十一层22.36m～42.36mC35C40十一层～十四层42.36m～54.36mC35C35十四层以上54.36m以上C30C30钢筋及型钢：分别采用HPB300级（Ⅰ级钢筋）钢筋、HRB335级（Ⅱ级钢筋）钢筋和HRB400级（Ⅲ级钢筋）钢筋。型钢采用Q235B级碳素结构钢。...
