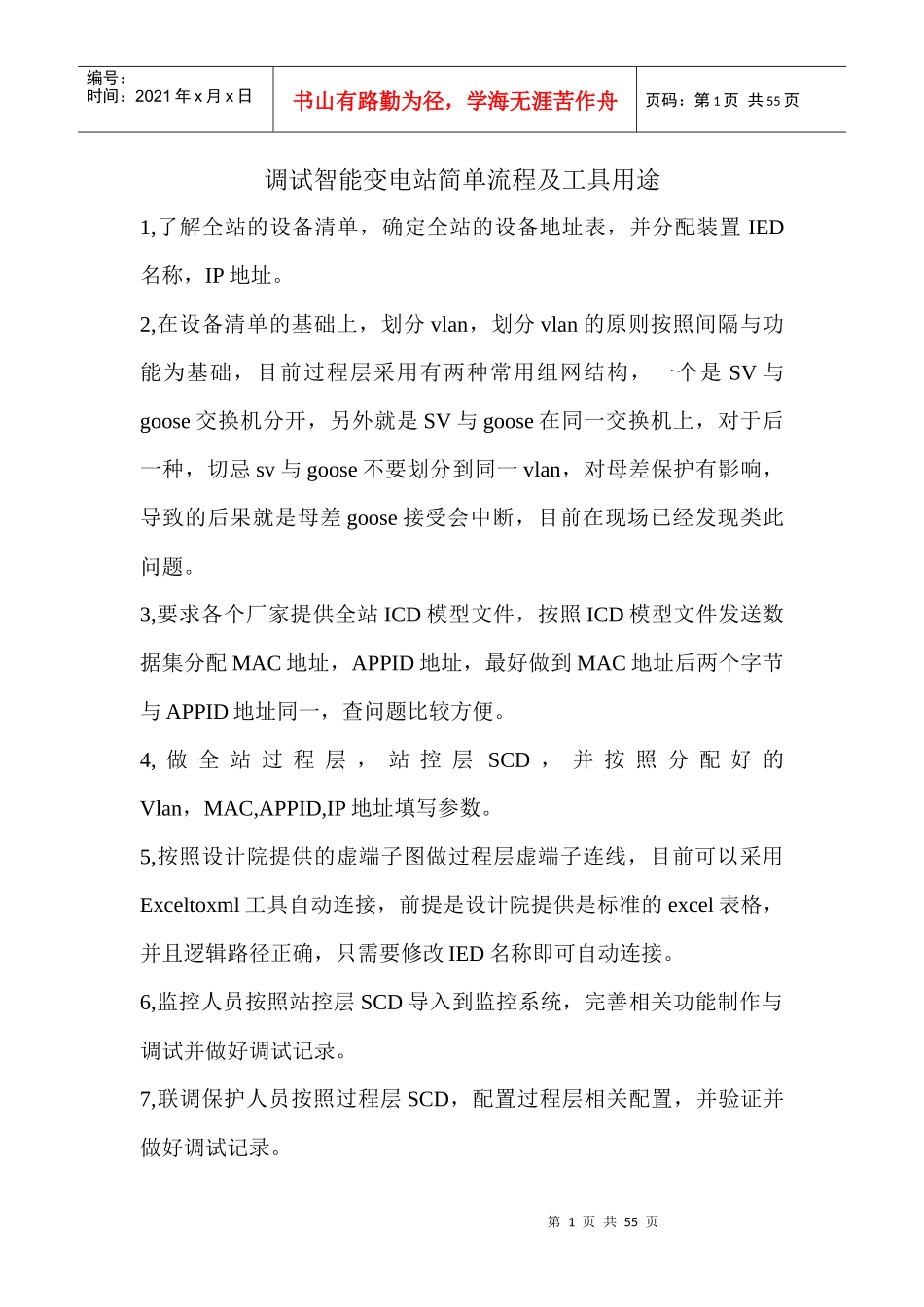

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页调试智能变电站简单流程及工具用途1,了解全站的设备清单，确定全站的设备地址表，并分配装置IED名称，IP地址。2,在设备清单的基础上，划分vlan，划分vlan的原则按照间隔与功能为基础，目前过程层采用有两种常用组网结构，一个是SV与goose交换机分开，另外就是SV与goose在同一交换机上，对于后一种，切忌sv与goose不要划分到同一vlan，对母差保护有影响，导致的后果就是母差goose接受会中断，目前在现场已经发现类此问题。3,要求各个厂家提供全站ICD模型文件，按照ICD模型文件发送数据集分配MAC地址，APPID地址，最好做到MAC地址后两个字节与APPID地址同一，查问题比较方便。4,做全站过程层，站控层SCD，并按照分配好的Vlan，MAC,APPID,IP地址填写参数。5,按照设计院提供的虚端子图做过程层虚端子连线，目前可以采用Exceltoxml工具自动连接，前提是设计院提供是标准的excel表格，并且逻辑路径正确，只需要修改IED名称即可自动连接。6,监控人员按照站控层SCD导入到监控系统，完善相关功能制作与调试并做好调试记录。7,联调保护人员按照过程层SCD，配置过程层相关配置，并验证并做好调试记录。第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页8,目前采用的工具主要有以下几种:1)Prate800C:用于读出装置ICD模型文件，61850映射文件，以及过程层自动配置所用到g2c文件，其它功能与以前Prate800A相同。2)NPI配置工具:用于保护，测控装置过程层SV，goose配置及校时配置，此工具目前最新版本现在为2.24，用于1.5平台的保护测控装置，1.4平台的保护测控装置采用版本为2.22的配置工具。对于主变本体智能终端DTU812，DTU813采用版本为2.20的配置工具，需根据工程实际手动选择sv，goose接受及发送光口。3)scdtool,icdtool工具:scdtool主要用于制作站控层scd,过程层scd，并配置相关参数，icdtool用于编辑与修改icd模型文件,通常修改模型文件不要求，直接要求各个厂家提供正确的模型文件，可以通过icdtool工具验证icd模型文件。4)NDIMan):用于智能终端goose，合并单元sv与goose及校时配置，需根据工程实际手动选择sv，goose接受及发送光口。5)网关配置:采用npi配置工具版本为2.23，主要用于gwcfg.xml文件的配置，这个文件主要是用来配置校时，还有就是站控层goose闭锁，也就是测控装置开关，刀闸分合操作的逻辑闭锁。6)主接线配置工具:用于测控装置主接线的绘制，很据工程实际绘制，与以前主接线配置工具，与vld自带的主接线配置用法完全一致。7)npi测试工具:用于测试装置过程层sv，goose收发，验证配置正第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页确性。8)调试分析器:用于在调试过程中，查询过程层出现问题，这个工具需要了解一些字段的含义，具体可参照如下：1.SMV相关SMV报文接收总帧数Dbg_pcap_stat/iecsmvSMV每组接收个数npi_debug/smv/countSMV接收丢帧次数npi_debug/smv/lost_timesSMV接收丢帧个数npi_debug/smv/lost_countSMV接收错误个数npi_debug/smv/format_errorSMV接收时标离散度smv_rxstat/max_intervalsmv_rxstat/min_interval注：该值÷16，转换为us单位的数值SMV链路状态Smv_status_infoconn_status，链路状态，1通0断SMV重采样找点统计wdStat/no_left_count，找左点失败次数wdStat/no_right_count，找右点失败次数wdStat/no_all_count，左右点均失败次数wdStat/interval_exception_count，左右点失败超差次数（反应合并单元发送不均匀）双AD检查异常统计dualAD_stat[smv][chnl]第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页2.秒脉冲相关秒脉冲是否接收到标志pps_recvFlag注：未收到秒脉冲程序不会向NPU发送采样数据秒脉冲间隔clktime_ppsMaxclktime_ppsMin注：该值除以83.3，转为以微妙为单位的值秒脉冲异常次数统计pps_exceed_threshold注：当秒脉冲间隔与标准间隔差值超出420us时，该值加1秒脉冲超时未来的次数sampletimer_ex...
