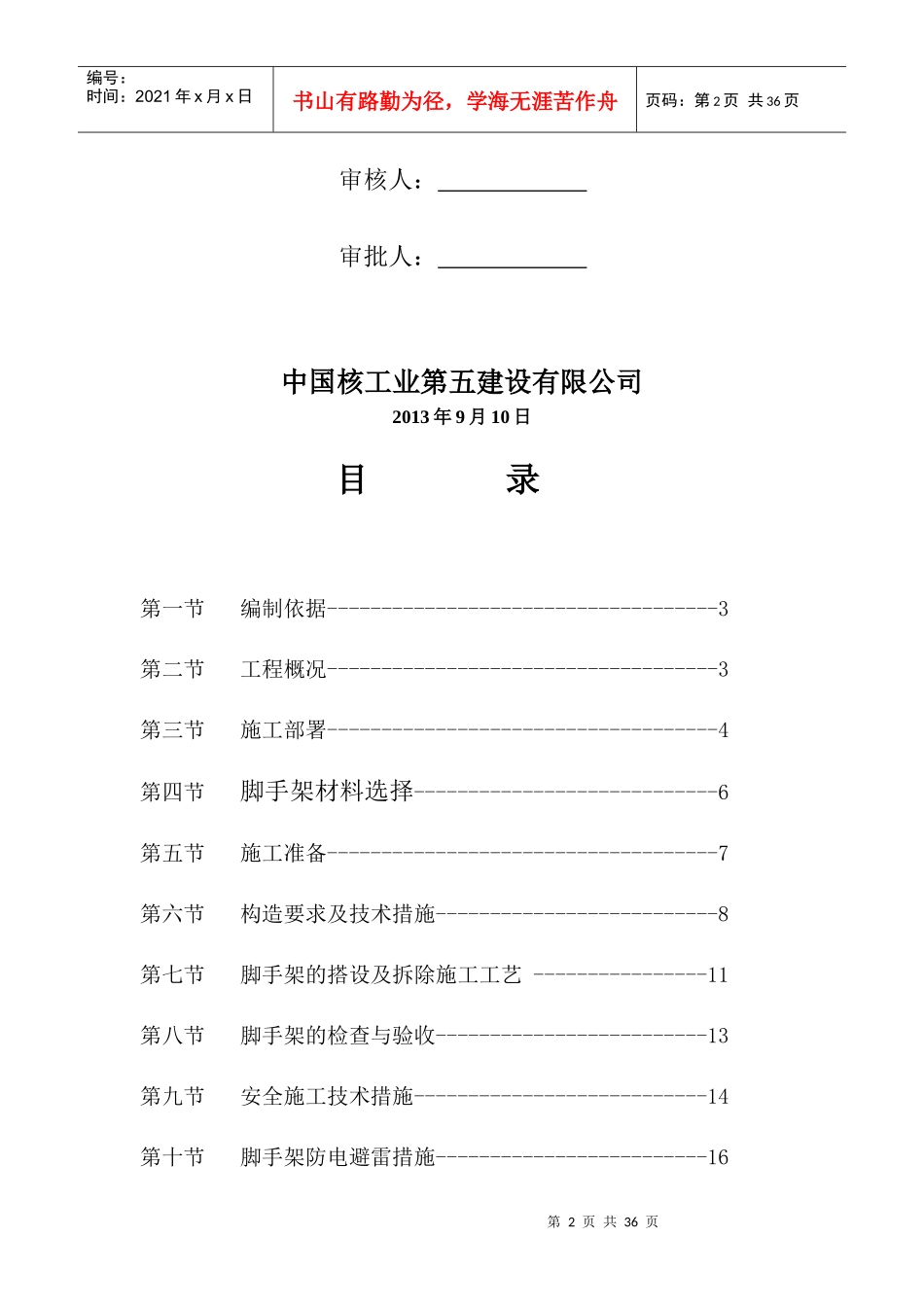

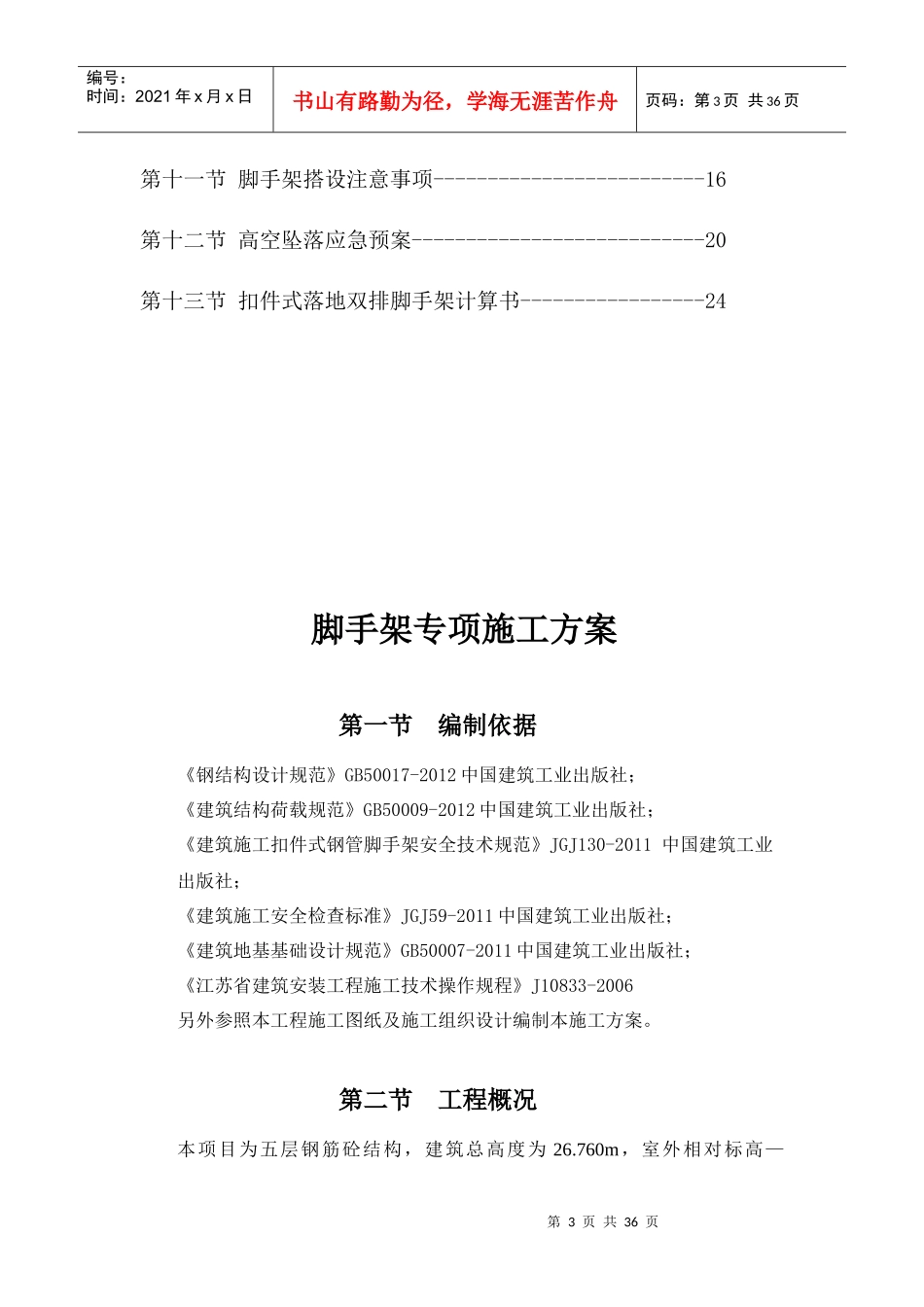

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中盐昆山有限公司迁建年产60万吨纯碱项目（联碱装置）—结晶厂房落地式钢管扣件脚手架专项施工方案编制人：第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页审核人：审批人：中国核工业第五建设有限公司2013年9月10日目录第一节编制依据------------------------------------3第二节工程概况------------------------------------3第三节施工部署------------------------------------4第四节脚手架材料选择----------------------------6第五节施工准备------------------------------------7第六节构造要求及技术措施--------------------------8第七节脚手架的搭设及拆除施工工艺----------------11第八节脚手架的检查与验收-------------------------13第九节安全施工技术措施---------------------------14第十节脚手架防电避雷措施-------------------------16第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第十一节脚手架搭设注意事项-------------------------16第十二节高空坠落应急预案---------------------------20第十三节扣件式落地双排脚手架计算书-----------------24脚手架专项施工方案第一节编制依据《钢结构设计规范》GB50017-2012中国建筑工业出版社；《建筑结构荷载规范》GB50009-2012中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2011中国建筑工业出版社；《江苏省建筑安装工程施工技术操作规程》J10833-2006另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况本项目为五层钢筋砼结构，建筑总高度为26.760m，室外相对标高—第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页0.300m；结构形式为框架结构，基础采用桩基础。建筑面2774.15㎡，建筑物周长125.4m，建筑物平面尺寸51.7（长）×11（宽）m。工程概况表序号项目内容1工程名称中盐昆山有限公司迁建年产60万吨纯碱项目（联建装置）—结晶厂房2工程地址江苏省昆山市张浦镇振新东8#3建设单位中盐昆山有限公司4设计单位中国成达建设工程有限公司5监理单位江苏昊达建设工程有限公司6施工单位中国核工业第五建设有限公司第三节施工部署一、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：陆耀（执行经理）——负责协调工作副组长：龚辉（安全经理）——现场施工总指挥组员：陆允冲（现场施工总负责）朱建荣（质量主管）陈兴（安全员）徐学新（安全员）二、设计总体思路结合本工程结构型式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架（下部6步距为双立杆）。此架为一架二用，既用于结构施工、同时兼作安全防护。荷载按结构荷载考虑，要求一层操作。脚手架第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页下设1.5m宽厚100mmC20砼硬化地面，外口设置砖砌排水沟。参数信息：1.脚手架搭设参数脚手架从地面开始搭设，搭设高度H：28.4m；顶步栏杆高：1.2m；内立杆距离墙长度a：0.35m；立杆步距h：1.8m；总步数：15步；立杆纵距la：1.3m；立杆横距lb：1.05m；小横杆伸出内立杆长度a1：0m；扫地杆距地：0.2m；采用大横杆在上布置，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3；连墙件布置方式为二步二跨，连接方式为扣件连接；连墙件扣件连接方式为双扣件，扣件抗滑承载力折减系数为0.8；脚手架沿墙纵向长度l：124m；2.技术措施外立杆采用双管，双管高度：11m；双管步数：6；内立杆采用双管，双管高度：11m；...
