粉体涂装的相关资料VIP免费

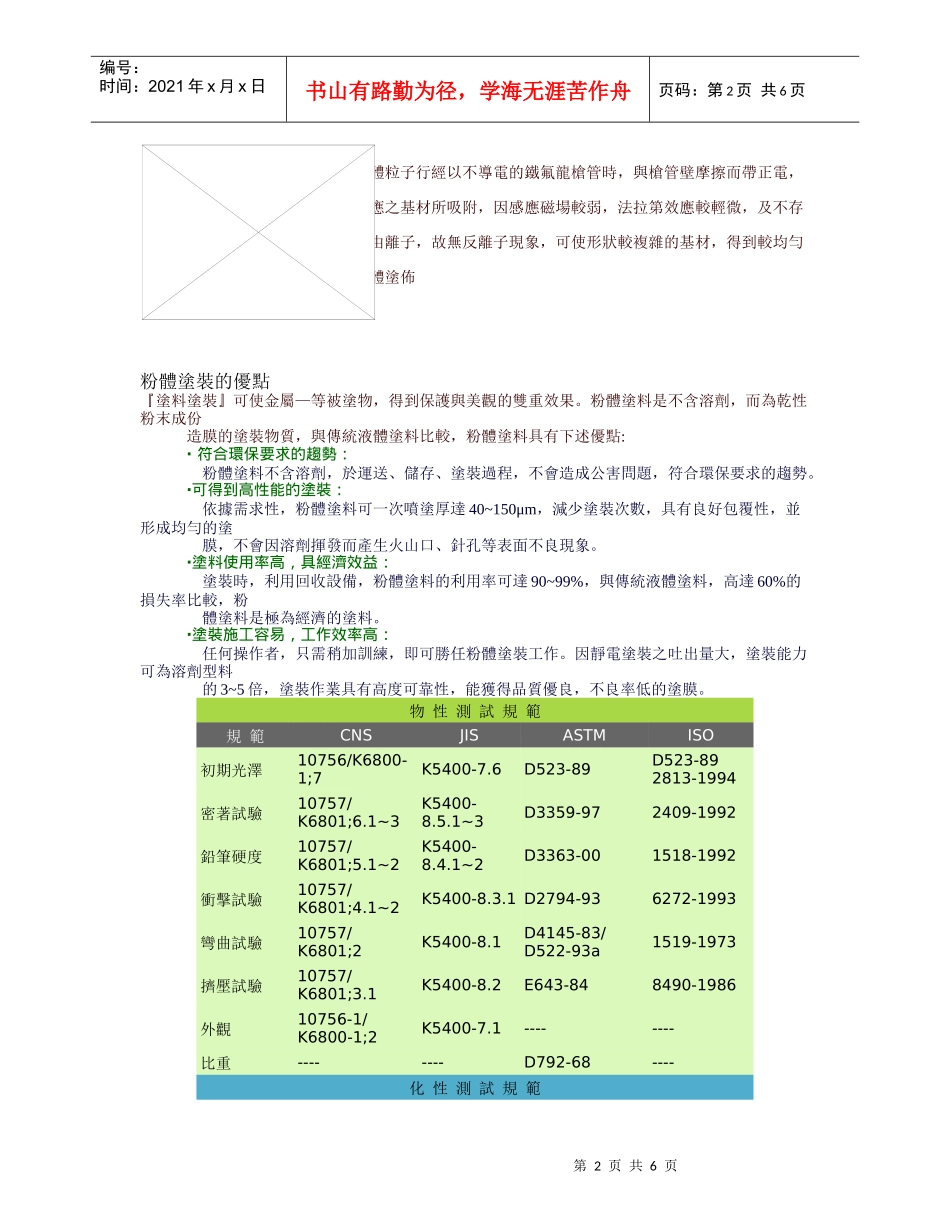

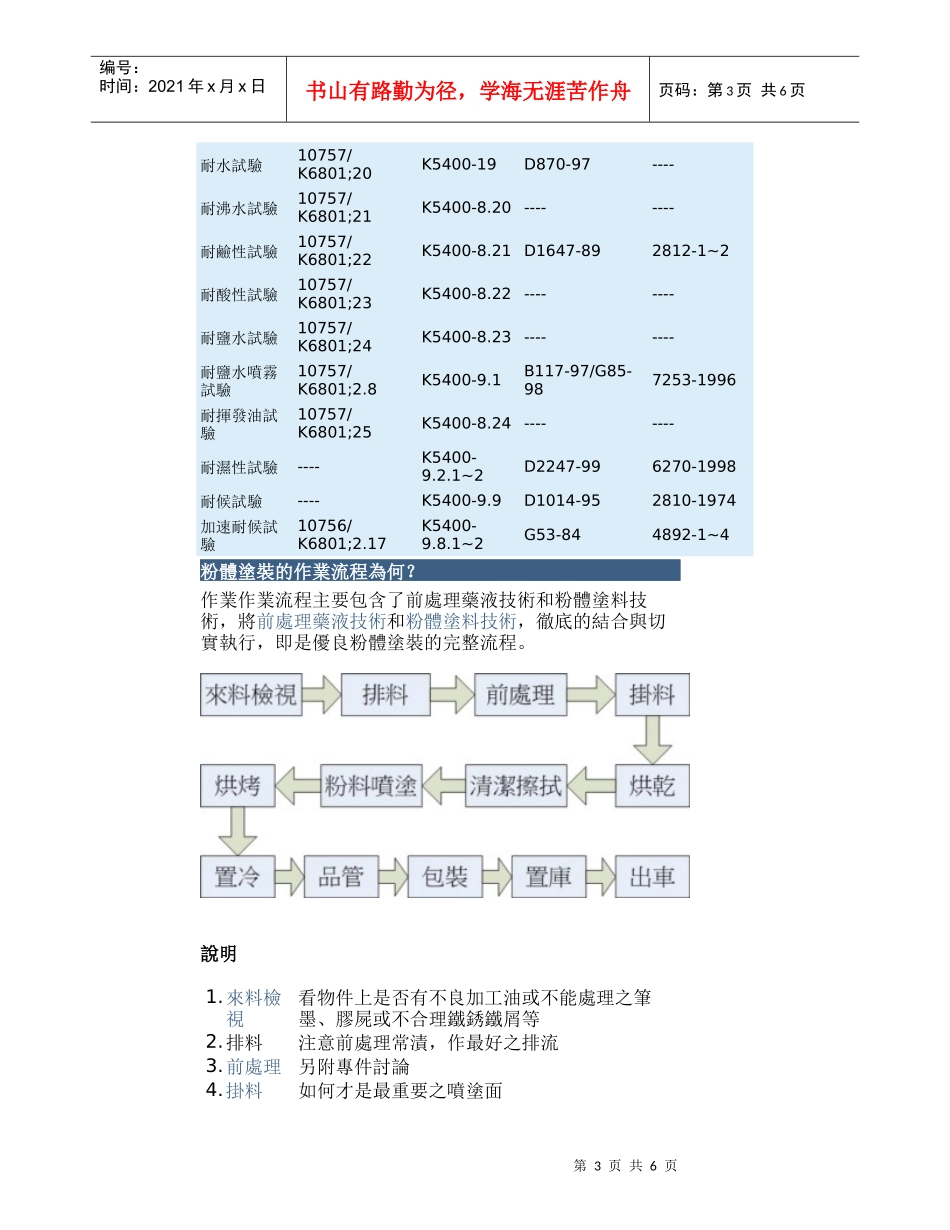

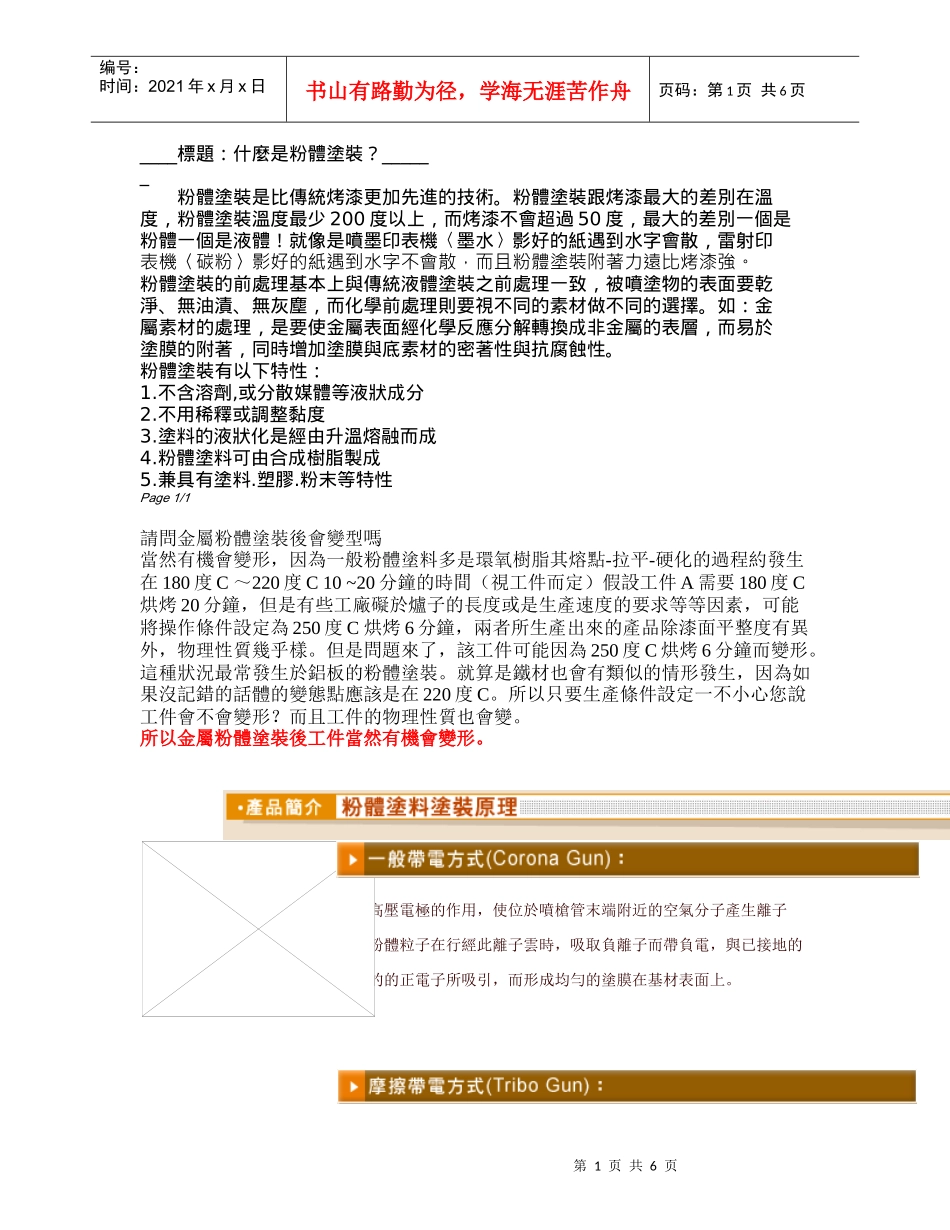

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页____標題：什麼是粉體塗裝？______粉體塗裝是比傳統烤漆更加先進的技術。粉體塗裝跟烤漆最大的差別在溫度，粉體塗裝溫度最少200度以上，而烤漆不會超過50度，最大的差別一個是粉體一個是液體！就像是噴墨印表機墨水影好的紙遇到水字會散，雷射印〈〉表機〈碳粉〉影好的紙遇到水字不會散，而且粉體塗裝附著力遠比烤漆強。粉體塗裝的前處理基本上與傳統液體塗裝之前處理一致，被噴塗物的表面要乾淨、無油漬、無灰塵，而化學前處理則要視不同的素材做不同的選擇。如：金屬素材的處理，是要使金屬表面經化學反應分解轉換成非金屬的表層，而易於塗膜的附著，同時增加塗膜與底素材的密著性與抗腐蝕性。粉體塗裝有以下特性：1.不含溶劑,或分散媒體等液狀成分2.不用稀釋或調整黏度3.塗料的液狀化是經由升溫熔融而成4.粉體塗料可由合成樹脂製成5.兼具有塗料.塑膠.粉末等特性Page1/1請問金屬粉體塗裝後會變型嗎當然有機會變形，因為一般粉體塗料多是環氧樹脂其熔點-拉平-硬化的過程約發生在180度C～220度C10~20分鐘的時間（視工件而定）假設工件A需要180度C烘烤20分鐘，但是有些工廠礙於爐子的長度或是生產速度的要求等等因素，可能將操作條件設定為250度C烘烤6分鐘，兩者所生產出來的產品除漆面平整度有異外，物理性質幾乎樣。但是問題來了，該工件可能因為250度C烘烤6分鐘而變形。這種狀況最常發生於鋁板的粉體塗裝。就算是鐵材也會有類似的情形發生，因為如果沒記錯的話體的變態點應該是在220度C。所以只要生產條件設定一不小心您說工件會不會變形？而且工件的物理性質也會變。所以金屬粉體塗裝後工件當然有機會變形。利用高壓電極的作用，使位於噴槍管末端附近的空氣分子產生離子雲，粉體粒子在行經此離子雲時，吸取負離子而帶負電，與已接地的基材的的正電子所吸引，而形成均勻的塗膜在基材表面上。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页當粉體粒子行經以不導電的鐵氟龍槍管時，與槍管壁摩擦而帶正電，與感應之基材所吸附，因感應磁場較弱，法拉第效應較輕微，及不存在自由離子，故無反離子現象，可使形狀較複雜的基材，得到較均勻的粉體塗佈粉體塗裝的優點『塗料塗裝』可使金屬—等被塗物，得到保護與美觀的雙重效果。粉體塗料是不含溶劑，而為乾性粉末成份造膜的塗裝物質，與傳統液體塗料比較，粉體塗料具有下述優點:‧符合環保要求的趨勢：粉體塗料不含溶劑，於運送、儲存、塗裝過程，不會造成公害問題，符合環保要求的趨勢。‧可得到高性能的塗裝：依據需求性，粉體塗料可一次噴塗厚達40~150μm，減少塗裝次數，具有良好包覆性，並形成均勻的塗膜，不會因溶劑揮發而產生火山口、針孔等表面不良現象。‧塗料使用率高，具經濟效益：塗裝時，利用回收設備，粉體塗料的利用率可達90~99%，與傳統液體塗料，高達60%的損失率比較，粉體塗料是極為經濟的塗料。‧塗裝施工容易，工作效率高：任何操作者，只需稍加訓練，即可勝任粉體塗裝工作。因靜電塗裝之吐出量大，塗裝能力可為溶劑型料的3~5倍，塗裝作業具有高度可靠性，能獲得品質優良，不良率低的塗膜。物性測試規範規範CNSJISASTMISO初期光澤10756/K6800-1;7K5400-7.6D523-89D523-892813-1994密著試驗10757/K6801;6.1~3K5400-8.5.1~3D3359-972409-1992鉛筆硬度10757/K6801;5.1~2K5400-8.4.1~2D3363-001518-1992衝擊試驗10757/K6801;4.1~2K5400-8.3.1D2794-936272-1993彎曲試驗10757/K6801;2K5400-8.1D4145-83/D522-93a1519-1973擠壓試驗10757/K6801;3.1K5400-8.2E643-848490-1986外觀10756-1/K6800-1;2K5400-7.1--------比重--------D792-68----化性測試規範第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页耐水試驗10757/K6801;20K5400-19D870-97----耐沸水試驗10757/K6801;21K5400-8.20--------耐鹼性試驗10757/K6801;22K5400-8.21D1647-892812-1~2耐酸性試驗10757/K6801;23K5400-8.22--------耐鹽水試驗10757/K6801;24K5400-8.23--------耐鹽...
