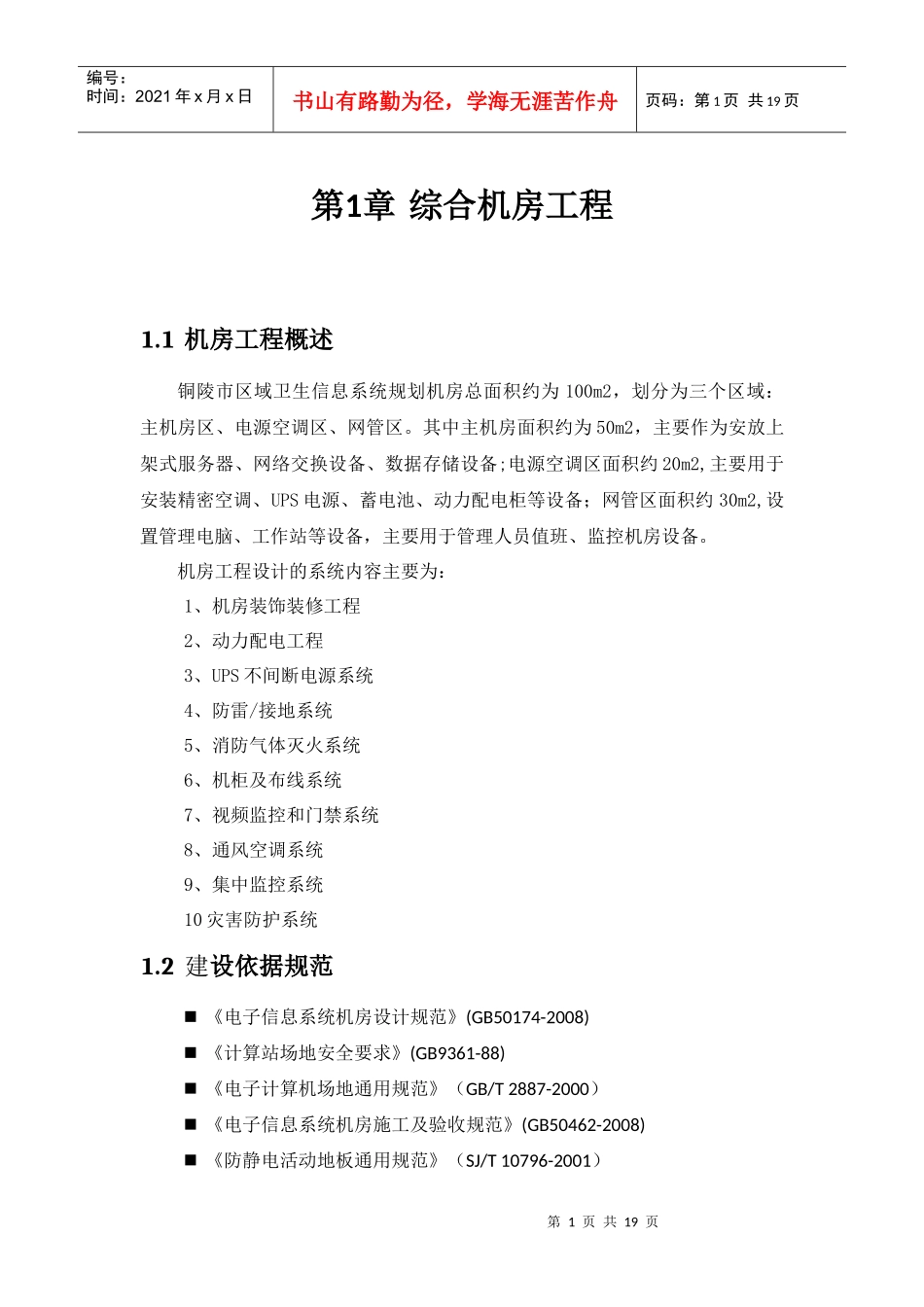

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第1章综合机房工程1.1机房工程概述铜陵市区域卫生信息系统规划机房总面积约为100m2，划分为三个区域：主机房区、电源空调区、网管区。其中主机房面积约为50m2，主要作为安放上架式服务器、网络交换设备、数据存储设备;电源空调区面积约20m2,主要用于安装精密空调、UPS电源、蓄电池、动力配电柜等设备；网管区面积约30m2,设置管理电脑、工作站等设备，主要用于管理人员值班、监控机房设备。机房工程设计的系统内容主要为：1、机房装饰装修工程2、动力配电工程3、UPS不间断电源系统4、防雷/接地系统5、消防气体灭火系统6、机柜及布线系统7、视频监控和门禁系统8、通风空调系统9、集中监控系统10灾害防护系统1.2建设依据规范《电子信息系统机房设计规范》(GB50174-2008)《计算站场地安全要求》(GB9361-88)《电子计算机场地通用规范》（GB/T2887-2000）《电子信息系统机房施工及验收规范》(GB50462-2008)《防静电活动地板通用规范》（SJ/T10796-2001）第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页《供配电系统设计规范》（GB50052-95）《低压配电设计规范》（GB50054-95）《通用用电设备配电设计规范》（GB50055-93）《工业企业照明设计标准》（GB50034-1992）《建筑物防雷设计规范》（GB50057-94－2000版）《建筑物电子信息系统防雷技术规范》（GB50343-2004）《电气装置安装工程接地装置施工及验收规范》（GB50169-92）《民用建筑电气设计规范》（JGJ16-2008）《智能建筑设计标准》（GB/T50314-2006）《智能建筑工程质量验收规范》GB50339—2003《综合布线系统工程设计规范》（GB50311-2007）《综合布线系统工程验收规范》（GB50312-2007）《安全防范工程程序与要求》（GA/T75-94）《安全防范工程技术规范》（GB50348-2004）《视频安防监控系统技术要求》（GA/T367-2001）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年修订版）《建筑内部装修设计防火规范》GB50222-95（2001年修订版）《火灾自动报警系统设计规范》GB50116-98《气体灭火系统设计规范》GB50370-2005《采暖通风与空气调节设计规范》（GB50019-2003）《通风与空调工程施工及验收规范》(GB50243-2002)《社会生活环境噪声排放标准》（GB22337-2008）满足《建设工程监理规范》（GB50319-2000）依据GB50174-2008《电子信息系统机房设计规范》中的有关要求，机房区在使用机房专用空调的情况下：1)温度：开机时：22℃～24℃；停机时：5℃～35℃；温度变化率小于5℃/H，并不得凝露。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2)湿度：开机时：相对湿度达到40%～55%；停机时：相对湿度达到40%～70%。3)洁净度：主机房内的空气含尘浓度，在表态条件下测试，每升空气中大于或等于0.5μm的尘埃粒数，应少于18000粒。4)噪音强度：主机房内的噪音，在计算机系统停机条件下，在主机房主操作员位置测试应小于65dB。5)电磁场干扰：机房内无线电干扰场强：在频率范围0.15MHz～1000MHz时不大于126db；机房内磁场干扰场强：不大于800A/m。6)静电电位：主机房内绝缘体的静电电位不应大于1KV。7)机房照明：计算机机房在距地面0.75m处，照度不应低于500Lx；基本工作间和第一类辅助房间不低于300Lx。8)事故照明：计算机机房应设置通道疏散照明及疏散指示标志灯，其照度不应低于5Lx；其他区域通道疏散照明的照度在距地面0.75m处不应低于0.5Lx。9)供配电环境：工作频率49.5Hz～50.5Hz，电压：380V/220V变化在±3%内，相数：三相五线或三相四线制/单相三线制，波形失真率≤5%。零地电压≤2V。10)供电方式：一类供电。11)地板载荷：按照机房承重A级标准。12)机房接地：采用联合接地，接地电阻R≤1Ω。1.3系统功能结构分析机房整体建设包括以下几个方面：装饰、装修工程建设电力系统工程建设电源防雷（抗浪涌）系统、接地工程建设UPS不间断电...
