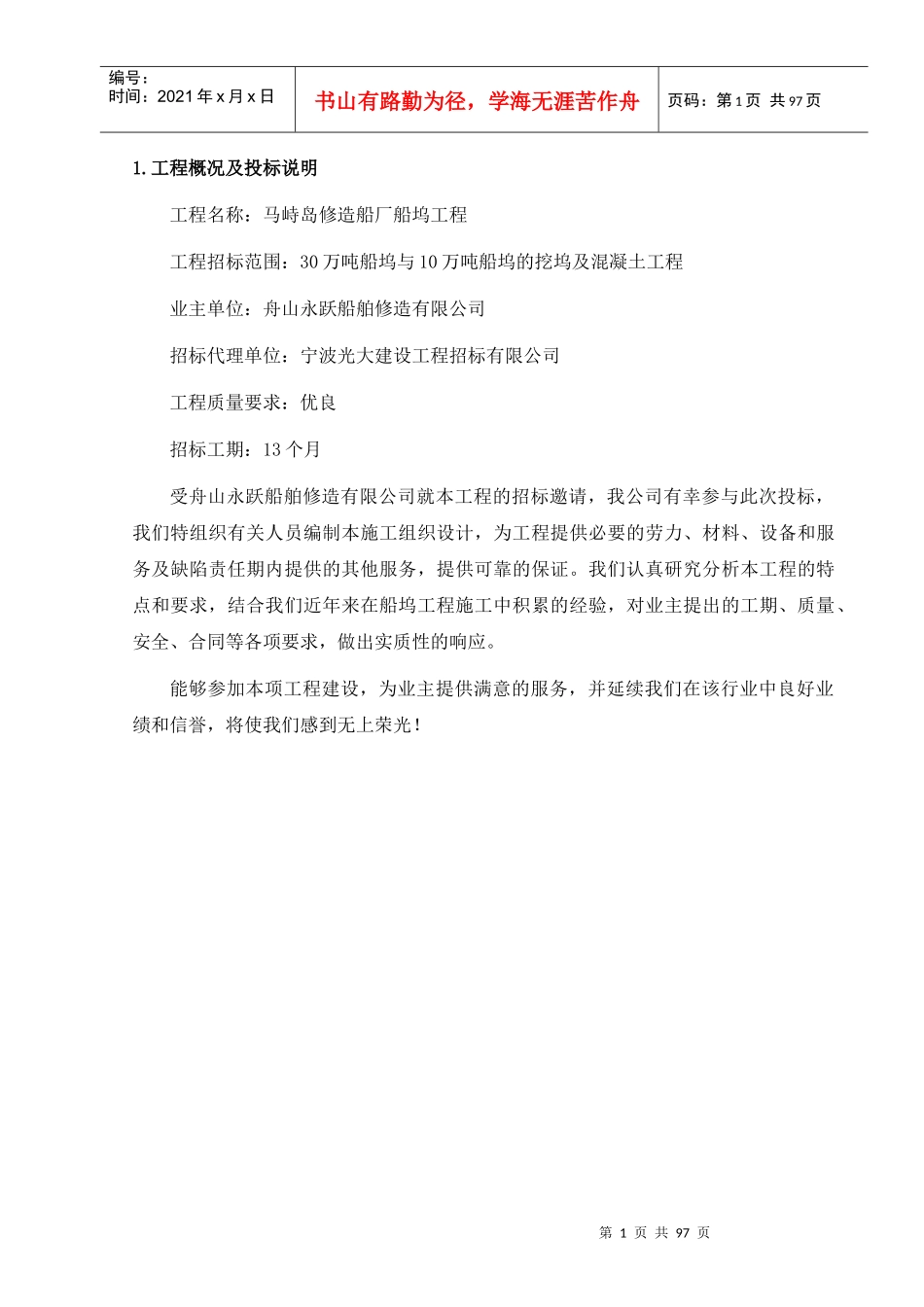

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页1.工程概况及投标说明工程名称：马峙岛修造船厂船坞工程工程招标范围：30万吨船坞与10万吨船坞的挖坞及混凝土工程业主单位：舟山永跃船舶修造有限公司招标代理单位：宁波光大建设工程招标有限公司工程质量要求：优良招标工期：13个月受舟山永跃船舶修造有限公司就本工程的招标邀请，我公司有幸参与此次投标，我们特组织有关人员编制本施工组织设计，为工程提供必要的劳力、材料、设备和服务及缺陷责任期内提供的其他服务，提供可靠的保证。我们认真研究分析本工程的特点和要求，结合我们近年来在船坞工程施工中积累的经验，对业主提出的工期、质量、安全、合同等各项要求，做出实质性的响应。能够参加本项工程建设，为业主提供满意的服务，并延续我们在该行业中良好业绩和信誉，将使我们感到无上荣光！第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页2.编制依据1.1编制依据舟山永跃船舶修造有限公司马峙岛修造船厂船坞工程施工的《招标文件》（编号NBGD-20032024G）；业主单位提供的招标设计图纸、招标图纸说明等；舟山永跃船舶修造有限公司30万吨、10万吨级船坞、围堰工程招标项目答疑会议纪要（1）、（2）、（3）。1.2采用的标准及规范①《港口工程地基规范》（JTJ250-98）②《重力式码头设计与施工规范》（JTJ290-98）③《港口设备安装工程质量检验评定标准》（JTJ296-98）④《水运工程混凝土施工规范》(JTJ268-96)⑤《水运工程混凝土质量控制标准》(JTJ269-96)⑥《港口工程质量检验评定标准》(JTJ221-98)⑦《土方与爆破工程施工及验收规范》（GBJ201-83）⑧《干船坞工程质量检验评定标准》(JTJ251-87)⑨《干船坞工程设计规范》(JTJ251-87)⑩《水运工程测量规范》(JTJ203-94)⑪《港口工程荷载规范》(JTJ215-98)⑫《水工建筑物水泥灌浆施工技术规范》（SL62-94）⑬其它与本工程有关的国家及部颁规范、标准第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页3.工程概况3.1工程地理位置浙江省舟山市普陀区沈家门马峙岛。3.2工程规模、结构形式及主要尺度3.2.1工程内容：包括进坞隧（坡）道、坞口、坞室和坞坑开挖工程。3.2.2工程的主要结构形式3.2.2.1坞坑开挖：30万吨船坞的坞坑以爆破开挖为主，10万吨船坞的坞坑一部分为直接开挖，一部分为爆破开挖。3.2.2.2进坞隧（坡）道开挖：为隧道施工，钢筋混凝土护壁。3.2.2.3坞口：现浇混凝土形成坞口结构。3.2.2.4坞室：坞室分坞底和坞壁两部分，均为钢筋混凝土结构。坞壁采用钢筋锚杆与岩基连接，坞底铺碎石减水层。3.3主要工程数量序号分项工程项目单位数量备注1坞坑开挖坞口凿岩m31185702坞室凿岩m34305803进坞坡道进坞坡道挖土方m313520淤泥质粉质粘土4凿岩石方m324805进坞坡道挡土墙钢筋混凝土m31390C306进坞坡道压顶钢筋混凝土m3490C30第4页共97页第3页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共97页7进坞坡道地坪混凝土m3230C208进坞坡道挡土墙混凝土m3210C209进坞坡道挡土墙钢筋加工t70Ⅱ级钢10坞口大坞底板钢筋混凝土m34350C3011小坞底板钢筋混凝土m31590C3012坞口底板钢筋加工t1400Ⅱ级钢13大坞坞壁钢筋混凝土m32910C3014小坞坞壁钢筋混凝土m32060C3015坞壁钢筋加工m3390Ⅱ级钢16水下炸礁万m3317水下挖泥万m34.518钻孔及埋设锚杆t30Ⅱ级钢、钻孔2200个19坞室大坞底板混凝土m311000C3020小坞底板混凝土m34500C3021大坞壁混凝土m319590C3022小坞壁混凝土m313100C3023钢筋加工t7500Ⅱ级钢24钻孔、锚杆埋设t110Ⅱ级钢、钻孔9000个25阶梯混凝土m316026阶梯钢筋加工t20Ⅱ级钢3.4气候条件普陀属北亚热带南缘季风海洋型气候，夏无酷暑，冬无严寒，常年平均气温16℃左右，最冷为1月份，平均温度5.5℃,8月份最热，月平均气温26.9℃。年平均降水量在927-1620毫米之间，年平均日照1940—2257小时。无霜期235天。年平均相对湿度80%，属湿润或半湿润地区。3.5水文条件第5页共97页第4页共97页编号：时间：2021年x月x日...
