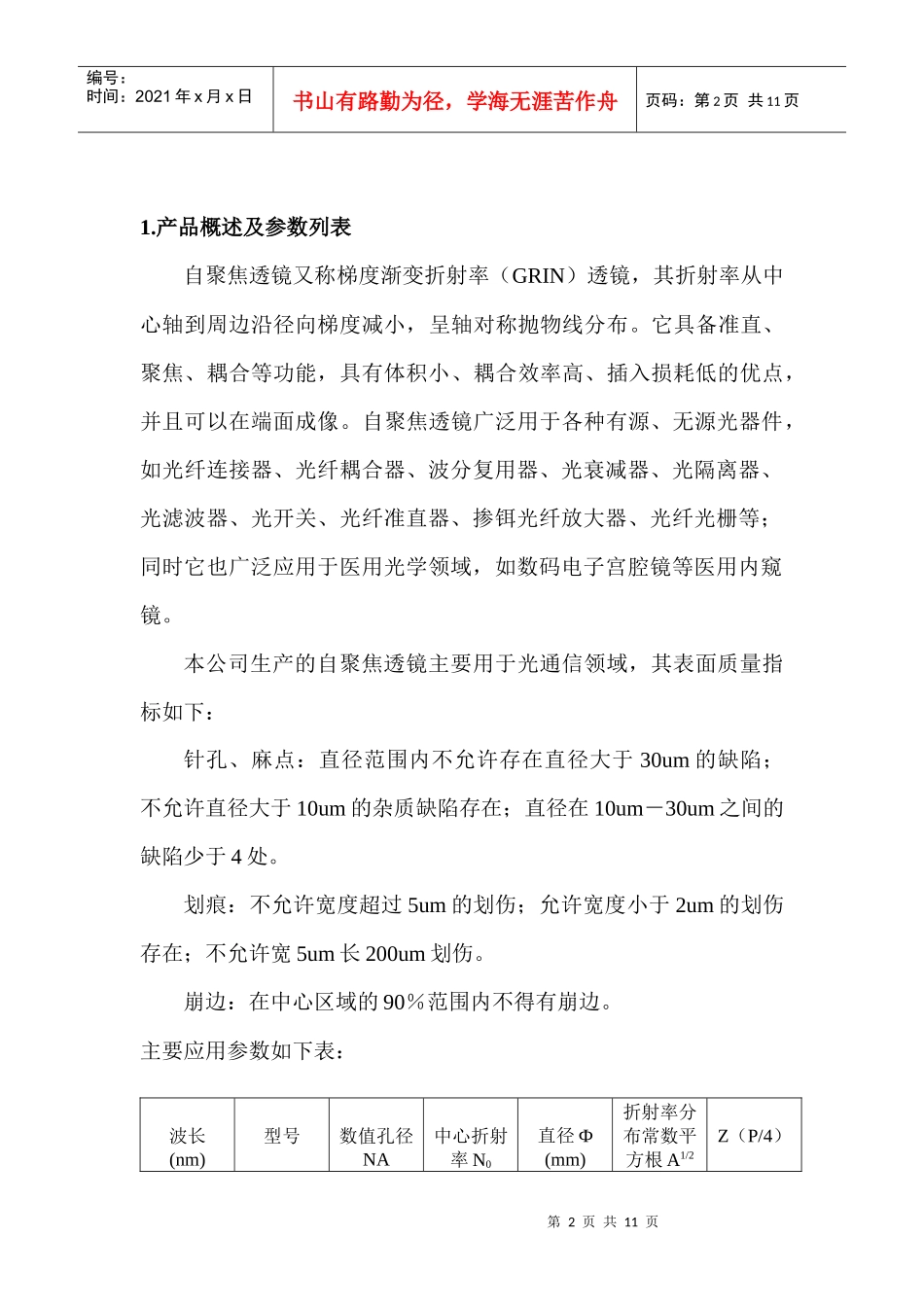

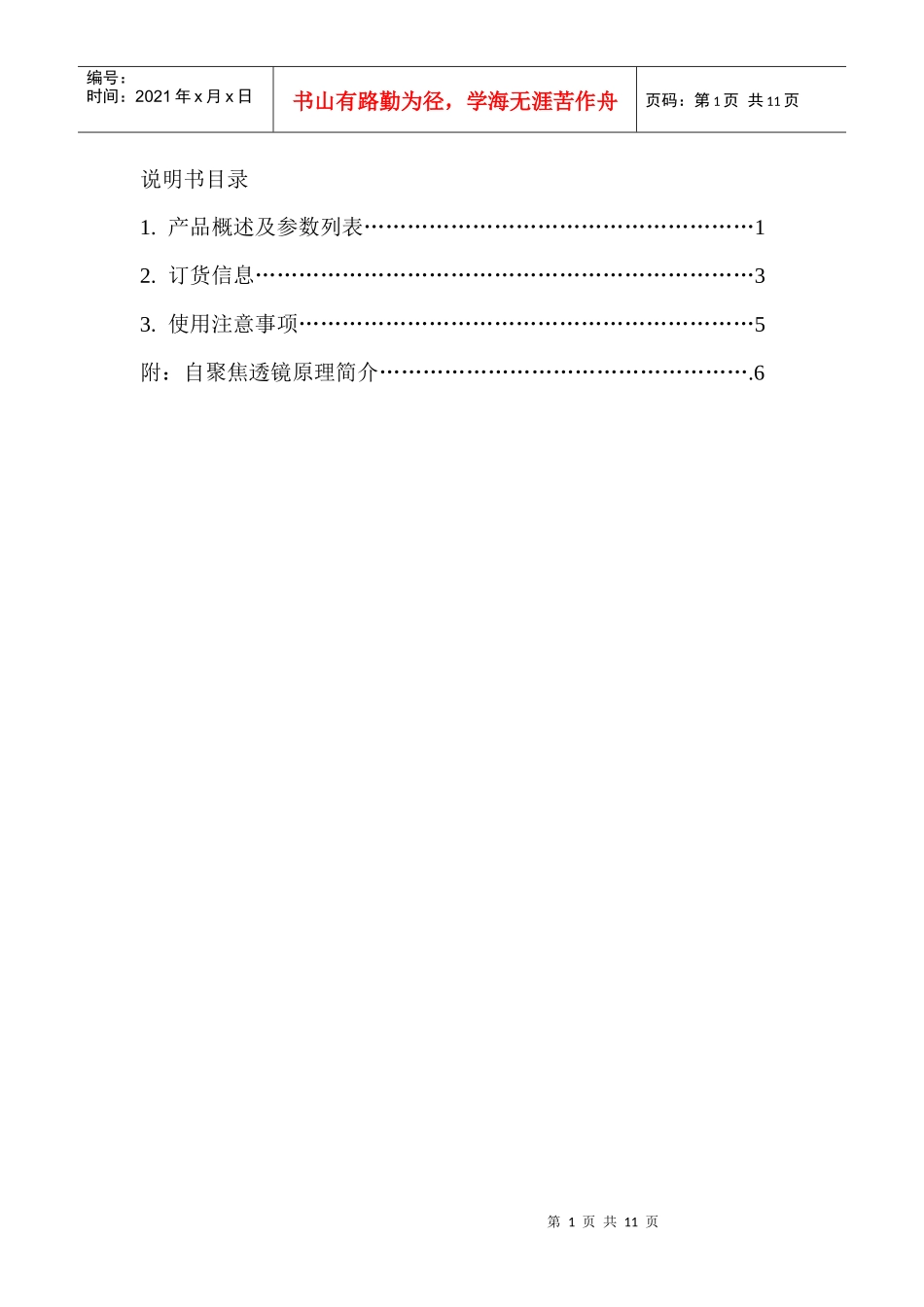

自聚焦透镜产品说明书北京旭廷科技开发有限公司2004年8月第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页说明书目录1.产品概述及参数列表………………………………………………12.订货信息……………………………………………………………33.使用注意事项………………………………………………………5附：自聚焦透镜原理简介…………………………………………….6第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.产品概述及参数列表自聚焦透镜又称梯度渐变折射率（GRIN）透镜，其折射率从中心轴到周边沿径向梯度减小，呈轴对称抛物线分布。它具备准直、聚焦、耦合等功能，具有体积小、耦合效率高、插入损耗低的优点，并且可以在端面成像。自聚焦透镜广泛用于各种有源、无源光器件，如光纤连接器、光纤耦合器、波分复用器、光衰减器、光隔离器、光滤波器、光开关、光纤准直器、掺铒光纤放大器、光纤光栅等；同时它也广泛应用于医用光学领域，如数码电子宫腔镜等医用内窥镜。本公司生产的自聚焦透镜主要用于光通信领域，其表面质量指标如下：针孔、麻点：直径范围内不允许存在直径大于30um的缺陷；不允许直径大于10um的杂质缺陷存在；直径在10um－30um之间的缺陷少于4处。划痕：不允许宽度超过5um的划伤；允许宽度小于2um的划伤存在；不允许宽5um长200um划伤。崩边：在中心区域的90％范围内不得有崩边。主要应用参数如下表：波长(nm)型号数值孔径NA中心折射率N0直径Ф(mm)折射率分布常数平方根A1/2Z（P/4）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页630X1型0.37(43o)1.56401.00.5003.142.00.2486.34X2型0.46(55o)1.60771.00.6102.581.80.3404.622.00.3055.15X3型0.60(74o)1.65801.80.4313.65830X1型0.37(43o)1.55701.00.4913.202.00.2436.46X2型0.46(55o)1.59901.00.6032.601.80.3334.722.00.2995.26X3型0.60(74o)1.64611.80.4243.711060X1型0.37(43o)1.55331.00.4863.232.00.2406.55X2型0.46(55o)1.59441.00.6012.611.80.3304.762.00.2975.29X30.60(74o)1.63981.80.4203.741310X1型0.37(43o)1.55141.00.4823.262.00.2386.61X2型0.46(55o)1.59201.00.5992.621.80.3284.792.00.2965.31X3型0.60(74o)1.63651.80.4193.751550X1型0.37(43o)1.55021.00.4803.272.00.2376.64X2型0.46(55o)1.59051.00.5982.631.80.3274.802.00.2955.33X3型0.60(74o)1.63451.80.4183.76其他技术指标如下：项目参数备注透过率≥89％波长范围400－2000nm折射率分布常数公差≤0.75％同一交换炉≤2.5％不同炉，不同批次最大截距0.5PP=2π/A1/2透镜有效直径60－70％名义直径透镜长度公差≤2.5％按A1/2值的变化而调整0/-0.04mm指机械加工和抛光公差第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页透镜直径公差+0.005/-0.010mm最小透镜长度1.0mm(对非镀膜透镜)2.3mm(对镀膜透镜)圆柱度≤5μm面垂直度≤6mrad材料耐温≤350oC热胀系数10×10-6/oC2.产品订货信息本公司产品采用如下命名方法：A-孔径角2θ43o55o74o序号X1X2X3B-直径(mm)1.01.82.0序号101820C-截距P0.230.250.29序号023025029D-波长(nm)630830106013101550序号630830106013101550E-镀膜单面镀膜双面镀膜不镀膜序号AR1AR2NF-角度1o2o3o4o2o4o6o8o序号1D2D3D4D2468示例:SL-X2-10-025-1310-AR2-3D，表示需要定购的自聚焦透镜孔径角为55o、直径1.0mm、截距0.25P、应用波长1310nm、双端面倾角为3o并且双面镀膜。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页根据客户要求,可对透镜进行的特殊工艺处理说明如下:（1）端面角度化处理:此种处理可以有效减少回光反射。有两种形式的角度化处理可供选择，一种是单端面角度化处理：一端倾斜、而另一端垂直于光轴（见图1图2）；另一种是双端面角度化处理：两端面相互平行并都倾斜于光轴（见图3）。(2)镀防反射膜:在透镜端面增镀防反射膜，能有效减少光能量损失;同时...
