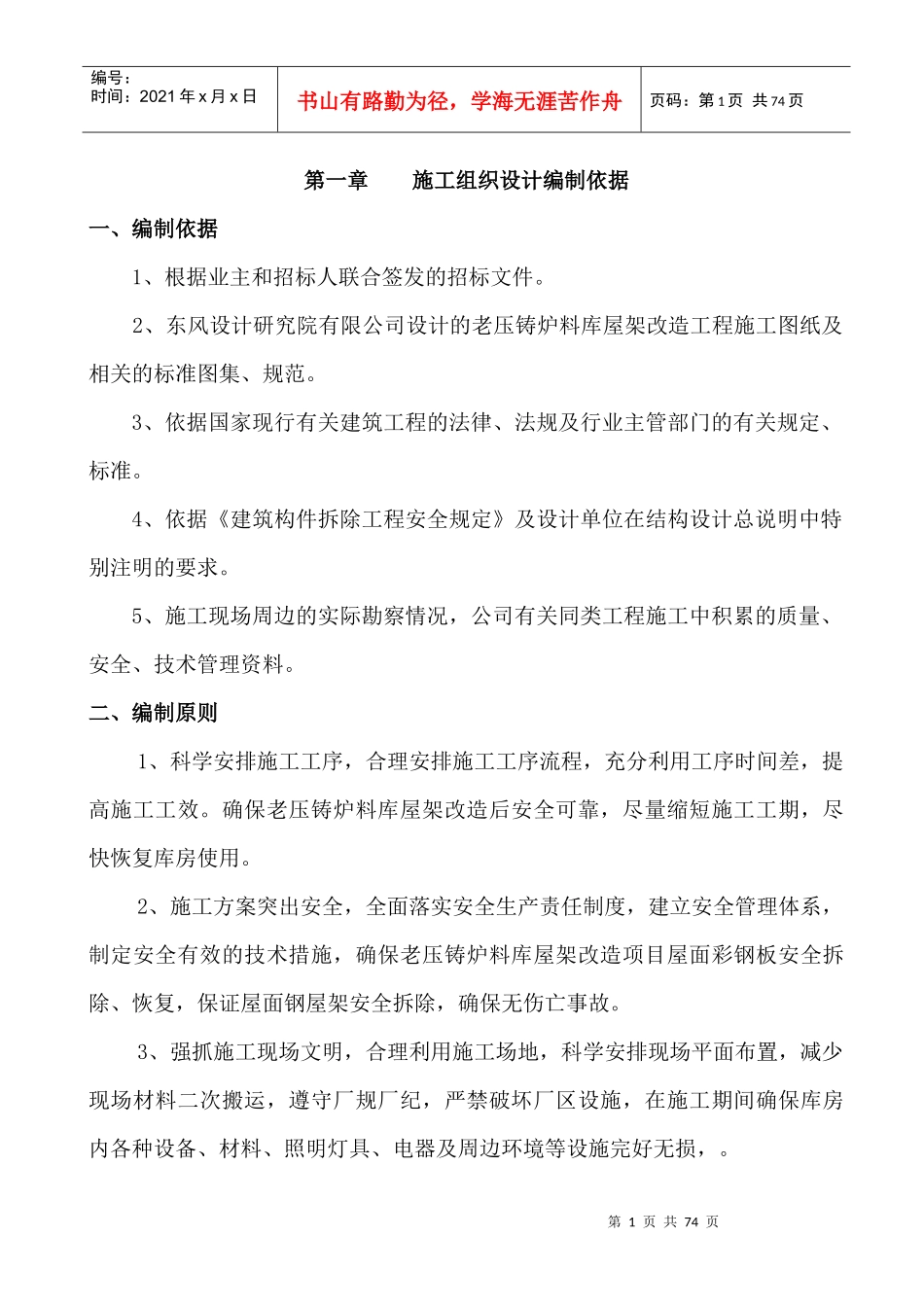

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页第一章施工组织设计编制依据一、编制依据1、根据业主和招标人联合签发的招标文件。2、东风设计研究院有限公司设计的老压铸炉料库屋架改造工程施工图纸及相关的标准图集、规范。3、依据国家现行有关建筑工程的法律、法规及行业主管部门的有关规定、标准。4、依据《建筑构件拆除工程安全规定》及设计单位在结构设计总说明中特别注明的要求。5、施工现场周边的实际勘察情况，公司有关同类工程施工中积累的质量、安全、技术管理资料。二、编制原则1、科学安排施工工序，合理安排施工工序流程，充分利用工序时间差，提高施工工效。确保老压铸炉料库屋架改造后安全可靠，尽量缩短施工工期，尽快恢复库房使用。2、施工方案突出安全，全面落实安全生产责任制度，建立安全管理体系，制定安全有效的技术措施，确保老压铸炉料库屋架改造项目屋面彩钢板安全拆除、恢复，保证屋面钢屋架安全拆除，确保无伤亡事故。3、强抓施工现场文明，合理利用施工场地，科学安排现场平面布置，减少现场材料二次搬运，遵守厂规厂纪，严禁破坏厂区设施，在施工期间确保库房内各种设备、材料、照明灯具、电器及周边环境等设施完好无损，。第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页4、建立质量管理体系，落实质量管理，确保工程一次性验收达到合格标准。第二章工程概况一、工程概况老压铸炉料库位于东风（十堰）有色铸件有限公司内。18米跨，6米柱距，柱顶标高6.7米，36米长单层排架厂房，建筑面积为674.15平方米。条形基础，排架柱为钢筋混凝土柱，围护墙为240㎜砖墙，窗为钢窗，屋架为型钢三角形屋架，檩条为组合式钢檩条，屋盖为双层彩钢板，屋架下弦为吊顶。本库房于2005年改造过，屋面双层彩钢板继续使用，将钢檩条及三角型屋架进行改造。二、屋面系统拆除的内容根据老压铸炉料库屋盖改造的要求，拆除屋面双层彩钢板（保管好继续使用），拆除原钢檩条及三角型钢屋架、拆除库房内吊顶。三、屋盖改造内容如下：（1）屋面板2005年改造过，屋面为双层彩钢板，拆除后保管好继续使用。（2）檩条采用Z200×70×20×2热浸镀锌钢檩，镀层标准为A级，双面镀锌，拉条采用ф12钢。（3）增加轻钢屋架，屋架选用05G517中的GWJ18-3D及GWJ18-3A，屋架GWJ18-3D共4榀，屋架GWJ18-3A共3榀。（4）在4-5轴/A轴、4-5轴/D轴间增加柱间支撑ZC-15-11（A），共2榀，抗风柱与屋架连接接点4个。（5）屋面原天沟板拆除，更换3厚钢板天沟，尺寸190（高）×400（宽）。第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页（6）库房排架柱Z1（4轴交A轴、4轴交D轴，5轴交A轴、5轴交D轴）的柱根进行包混凝土加固，加固高度为1.4米（-0.20米～1.2米）,在基础上打M16膨胀螺栓,在螺栓上焊接钢筋,在浇灌C30细石混凝土。（7）库房增加防雷接地装置，引理线采用-25×4扁钢，接地线采用-40×4扁钢，接地极采用L50×50×5角钢。（8）屋面落水管采用DN150PVC排水管，做法详98ZJ201面23第4节点图。（9）施工前检查排架柱结构情况，如发现混凝土缺角、漏筋者应进行用C20细石混凝土补强，将其缺损补起来。混凝土屋架发现有裂缝时应进行处理。（10）钢材采用Q235钢，焊条采用E43系列焊条，钢筋采用HRB235及HRB335级钢筋。（11）所有钢材表面刷铁红环氧改性M树脂漆及醇酸改性氯化橡胶磁漆面漆，涂层为两底两面，底和面涂层厚度均为60um，油漆颜色根据业主的要求确定。四、现场施工环境1、老压铸炉料库屋盖屋架改造工程，1-7轴/A轴一边位临厂区道路，1-7轴/D轴一边后面紧靠零时棚，受场地局限性，施工场地狭窄，施工又在高温季节。2、老压铸炉料库内有材料、设备及照明设施，屋面板拆除前要对库房内设施进行保护。3、库房与马路相邻一边，施工期间尽量少占用，拆除的砼构件要随拆随时运走，要及时恢复道路畅通。五、工程施工重点第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页本工程为钢筋混凝土排架单层库房屋盖改...
