双侧电源35KV线路继电保护的配置与整定计算VIP免费

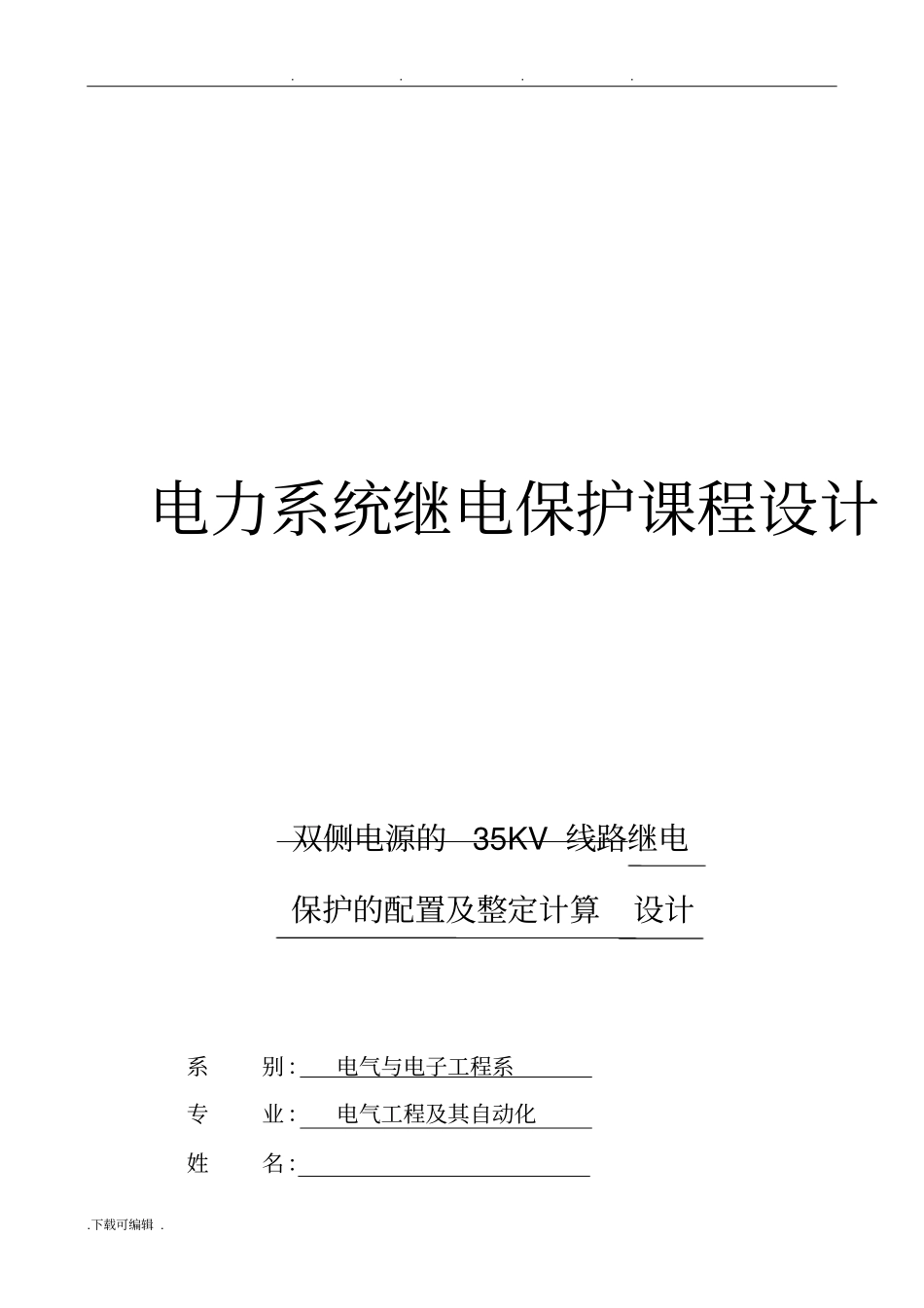

.....下载可编辑.电力系统继电保护课程设计双侧电源的35KV线路继电保护的配置及整定计算设计系别：电气与电子工程系专业：电气工程及其自动化姓名：.....下载可编辑.学号：指导教师：石家庄铁道大学2016年12月22日.....下载可编辑.摘要本次继电保护设计是35KV线路继电保护的配置及整定计算设计。本文首先介绍了此次设计要点，根据给定35KV线路网络的接线图及参数，进行短路电流进行整定计算，制定出反应其输电线路上相间短路、接地短路故障的继电保护配置方案。通过对所配置的继电保护进行整定计算和校验，论证继电保护配置的正确性，并对部分输电线路继电保护回路进行了设计。【关键词】短路电流整定计算输电线路继电保护.....下载可编辑.目录摘要1第一章概述1.1课程设计的目的11.2课程设计的要求11.3课程设计的任务11.4设计步骤2第二章短路电流和电流保护的整定的计算2.1原始资料32.2短路电流的计算42.2.1线路的阻抗计算42.2.2AB三段式电流保护的整定值计算及灵敏度的校验52.2.3AD段三段式保护整定计算及灵敏度的校验6.....下载可编辑.2.3三段式电流保护的交直流的展开图8三．继电器设备的选择四．互感器的变比总结11参考文献12一．方案设计1．课程设计的目的继保护课程设计是配合“电力系统继电保护原理”理论教学而设置的一门实践性课程。主要目的是通过该课程使学生初步掌握继电保护的设计步骤和方法，熟悉有关“规定”和“设备手册”的使用方法，以及继电保护标准图的绘制等。1.2课程设计的要求（1）、巩固和加深对继电保护基本知识的理解，提高学生综合运用所学知识的能力。（2）、培养学生根据课题需要选学参考资料的自学能力。通过独立思考、钻研有关问题，学会自己分析解决问题的方法。(3）、通过对实际系统的设计方案的分析比较、计算、设备选择、或数字仿真等环节，初步掌握继电保护系统的分析方法和工程设计方法。.....下载可编辑.（4）、了解相关的工程技术规范，能按课程设计任务书的要求编写设计说明书，能正确反映设计和实验成果、正确绘制电路图等。（5）、通过课程设计实践，培养学生建立正确的生产观点、经济观点和全局观点。1.3课程设计的任务（1）、选出线路XL—1A侧,XL—4线路电流互感器变比。（2）、选出线路XL—1A侧,XL—4线路保护方案并作出整定计算。（3）、选出所需继电器的规格、型号。（4）、绘制出XL—1,XL—4继电保护展开图。（5）、写出说明书。1.4设计步骤1.设计资料的分析与参数计算；选取基准值，计算各元件参数的电抗标么值：选取XL-1,和XL-4线路电流互感器变比。2.系统运行方式；确定系统运行方式，计算系统最大阻抗和系统最小阻抗。3.短路电路计算；选择短路点，求各短路点最大运行方式下的三相短路电流，最小运行方式时的两相短路电流，求短路电流时要绘制等值电路图。4.电流保护整定计算；确定电流保护的动作电流，动作时限并进行灵敏度的校验。5.继电保护回路展开图；绘制电流保护的直流回路和交流回路展开图。6.对电流保护的评价。二．短路电流和电流保护的整定的计算2.1设计的基本资料某双侧电源的35KV线路网络接线如下：已知：（1）、电厂为3台36000KW、电压等级为6、3KV的有自动电压调节器的汽轮发电.....下载可编辑.机，功率因数cos=0.8，Xd”=0.125,X2=0.15,升压站为2台容量各为10MVA的变压器Ud=7.5%，各线路的长度XL—1为20KM；XL—2为50KM；XL—3为25KM；XL—4为14KM；XL—5为40KM发电机系统（2）、电厂最大运行方式为3台发电机2台变压器运行方式，最小运行方式为2台发电机2台变压器运行方式；XL—1线路最大负荷功率为10MW，XL—4线路最大负荷功率为6MW。（3）、各可靠系数设为：KIK=1.2，KIIK=1.1，KIIIK=1.2，XL—1线路自起动系数KZq=1.1，XL—4线路自起动系数KZq=1.2，XL—5线路过流保护的动作时限为1.6秒,XL—3线路C侧过流保护的动作时限为1.秒，保护操作电源为直流220V。（4）、系统最大短路容量为135MVA,最小短路容量为125MVA。2.2短路电流计算2.2.1线路的阻抗计算选取基准值SB=100MVAUav=UB=37KVXL=0.4电机容量SNAKV7500cos6000发电机的阻抗67.1750010100125.03dAKVAKVSSXXNBG.....下载可编辑.变压器的阻抗75.010100075....
