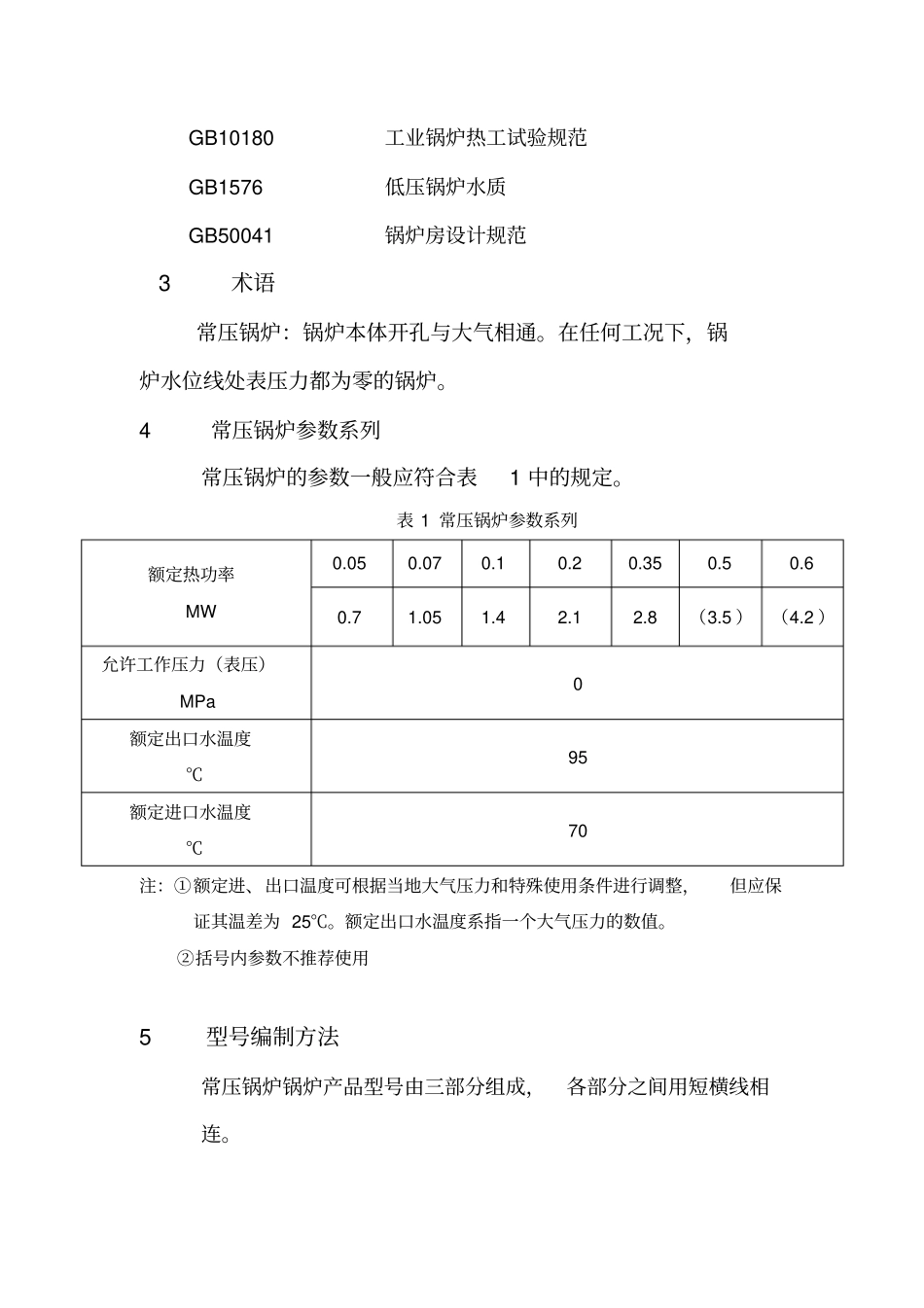

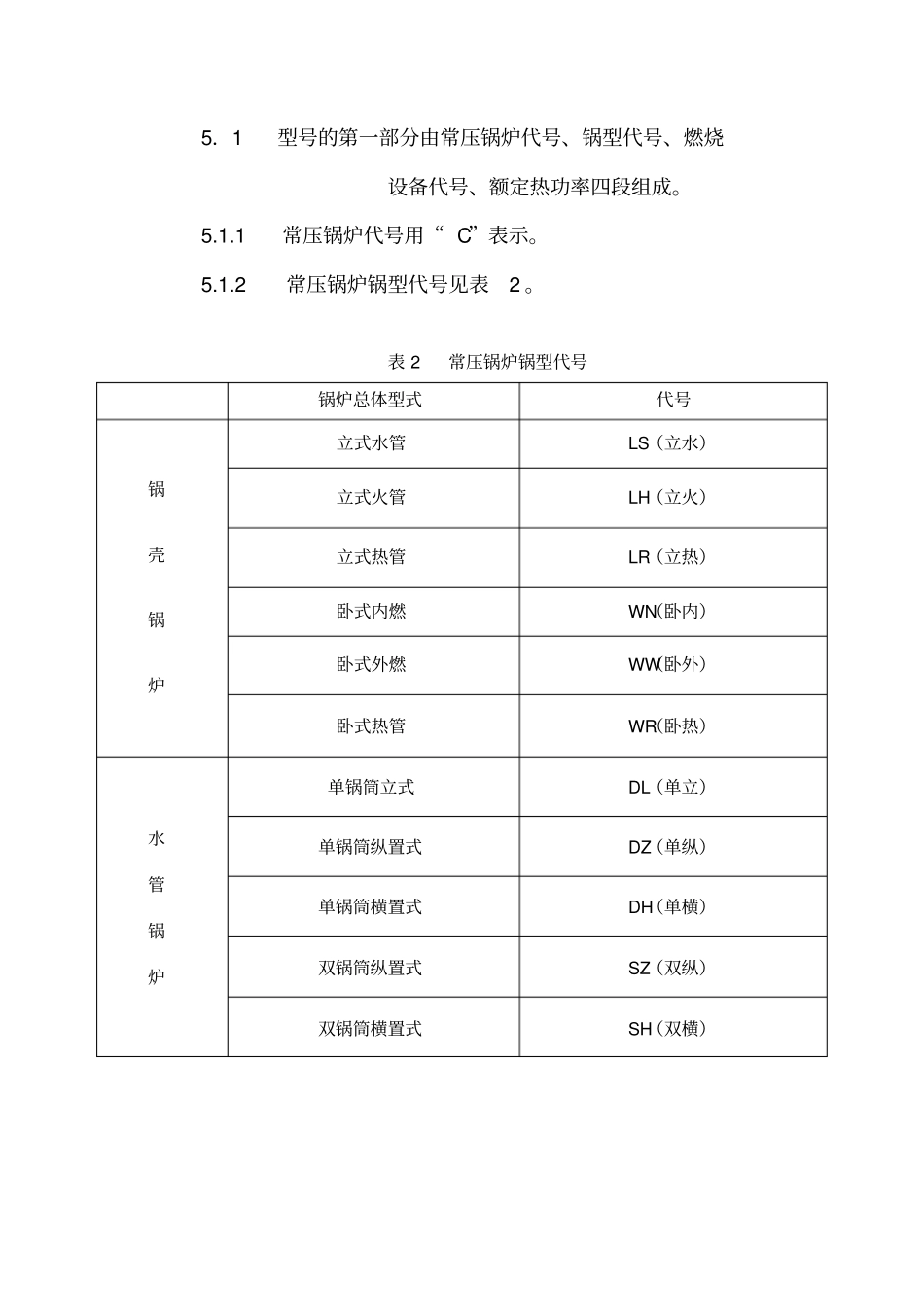

常压热水锅炉通用技术条件编号GB/T7985-951主题内容与使用范围本标准规定了固定式常压热水锅炉（以下简称常压锅炉）的型号编制方法、参数系列、技术要求、试验、检验、验收、标志、包装、运输、储存。本标准适用于以水为介质，表压力为零的固定式常压热水锅炉，不适用于仅供开水的茶炉。2引用标准GB700碳素结构钢GB8163输送流体用无缝钢管GB5117碳钢焊条GB1300焊接用钢丝JB/T1620锅炉钢结构制造技术条件JB/T1621工业锅炉烟箱烟囱制造技术条件JB3271链条炉排技术条件ZBJ98010往复炉排技术条件JB/T1615锅炉油漆和包装技术条件ZBJ98011工业锅炉通用技术条件GB/T2888风机和罗茨鼓风机噪音测量方法GB5468锅炉烟尘测试方法GB13271锅炉大气污染物排放标准GB10180工业锅炉热工试验规范GB1576低压锅炉水质GB50041锅炉房设计规范3术语常压锅炉：锅炉本体开孔与大气相通。在任何工况下，锅炉水位线处表压力都为零的锅炉。4常压锅炉参数系列常压锅炉的参数一般应符合表1中的规定。表1常压锅炉参数系列额定热功率MW0.050.070.10.20.350.50.60.71.051.42.12.8（3.5）（4.2）允许工作压力（表压）MPa0额定出口水温度℃95额定进口水温度℃70注：①额定进、出口温度可根据当地大气压力和特殊使用条件进行调整，但应保证其温差为25℃。额定出口水温度系指一个大气压力的数值。②括号内参数不推荐使用5型号编制方法常压锅炉锅炉产品型号由三部分组成，各部分之间用短横线相连。5．1型号的第一部分由常压锅炉代号、锅型代号、燃烧设备代号、额定热功率四段组成。5.1.1常压锅炉代号用“C”表示。5.1.2常压锅炉锅型代号见表2。表2常压锅炉锅型代号锅炉总体型式代号锅壳锅炉立式水管LS（立水）立式火管LH（立火）立式热管LR（立热）卧式内燃WN（卧内）卧式外燃WW（卧外）卧式热管WR（卧热）水管锅炉单锅筒立式DL（单立）单锅筒纵置式DZ（单纵）单锅筒横置式DH（单横）双锅筒纵置式SZ（双纵）双锅筒横置式SH（双横）5.1.3常压锅炉燃烧设备代号见表3。燃烧设备代号固定炉排G（固）活动手摇炉排H（活）链条炉排L（链）往复炉排W（往）下饲炉排A（下）抽板顶升炉C（抽）室燃炉S（室）半煤气炉B（半）沸腾炉F（沸）5.1.4额定热功率用阿拉伯数字表示，单位为MW。5.1.5第一部分应连续书写，互相衔接。5.2型号的第二部分表示介质参数，共分二段，中间以斜线相连。第一段表示额定出口水温度，第二段表示额定进口水温度，单位为℃。5.3型号的第三部分由燃料种类和设计次序二段组成，须连续书写。5.3.1第一段燃料种类代号见表4。5.3.2第二段以阿拉伯数字表示设计次序，与第一段连续书写，原型设计无第二段。表4燃料种类代号燃料种类代号I类烟煤AIII类烟煤AIIIII类烟煤AIIII类无烟煤WIII类无烟煤WIIIII类无烟煤WIII褐煤H贫煤P气Q油Y5.4型号编制举例CLSG0.35—95/70—W12表示常压锅炉立式水管固定炉排，额定热功率为0.35MW，额定出口水温度为95℃，额定进口水温度为70℃，燃用I类无烟煤，第二次设计的锅炉。6技术要求6.1基本要求常压锅炉产品应按规定程序批准的图样和技术文件制造。6.2性能6.2.1常压锅炉热效率应符合ZBJ98011表1的规定。6.2.2常压锅炉烟尘排放应符合GB13271表1的规定。6.2.3常压锅炉燃烧设备、传动装置及辅机的A级噪声应符合环保有关规定。6.3结构6.3.1基本要求6.3.1.1常压锅炉应有足够的强度、刚度、稳定性、防腐性。6.3.1.2各部分受热面应得到可靠的冷却，防止汽化及过冷沸腾。6.3.1.3常压锅炉的个部分在运行时应能按设计预定方向自由膨胀。6.3.1.4常压锅炉结构应便于安装、检修和清晰内部。6.3.2锅筒厚度不得小于4mm，炉胆厚度不得小于6mm。6.3.3锅壳锅炉的最地安全水位应高于最高火界100mm。6.3.4常压锅炉的进、出水口应装设温度计、锅炉本体水位线处应装设水位计，并便于观察操作。上述仪表的安装、使用应符合有关规定。6.3.5常压锅炉本体最高处应口孔。并确保直通大气。开孔当量直径不得小于下式计算值（含锅炉本体连接开口水箱连接管的直径）。Dd=20+88「Q式中：Dd—开孔当量直径，mm;Q—常压锅炉额定热功率，MW。6.3.6常压锅炉最高水位处应设置超水位溢流管，锅筒及每个回路下集箱的最低位置应...
