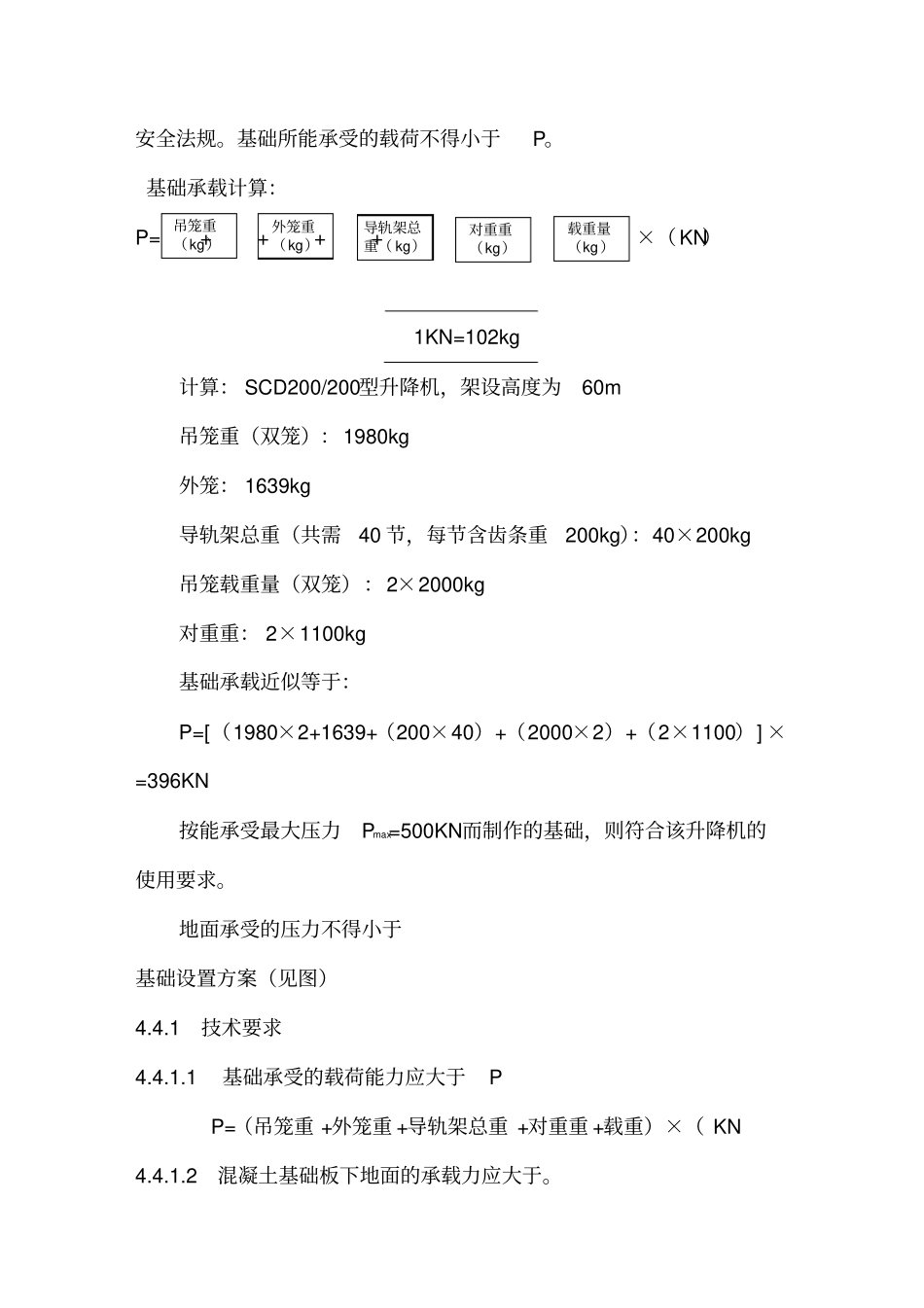

孝感市孝建建筑工程有限责任公司二0一二年一月1工程概况本工程为湖北宇济房地产开发有限公司建设的宇济滨湖竹苑1#楼高档住宅，位于孝感市董永路东侧，结构形式为框架剪力墙，建筑层数为地上24层，地下1层，建筑总高度为。2设备型号SC200/200表示双笼，带对重装置，每个吊笼载重量为2000kg的施工升降机。3SCD/200人货两用施工升降机（以下简称施工升降机或升降机）主要技术性能参数单笼额定载重量（N）：20000（或20人）最大提升高度（m）：150安全器型号：安装吊杆额定起重量（kg）：200吊笼净尺寸（m）：××电机功率（KW）：11×3×2额定起升速度（m/min）：36标准节规格（mm）：800×800×1508每块对重重量（kg）：11004基础要求升降机基础应满足基础图中的各项要求，此外，还必须符合有关安全法规。基础所能承受的载荷不得小于P。基础承载计算：P=++++×（KN）1KN=102kg计算：SCD200/200型升降机，架设高度为60m吊笼重（双笼）：1980kg外笼：1639kg导轨架总重（共需40节，每节含齿条重200kg）：40×200kg吊笼载重量（双笼）：2×2000kg对重重：2×1100kg基础承载近似等于：P=[（1980×2+1639+（200×40）+（2000×2）+（2×1100）]×=396KN按能承受最大压力Pmax=500KN而制作的基础，则符合该升降机的使用要求。地面承受的压力不得小于基础设置方案（见图）4.4.1技术要求4.4.1.1基础承受的载荷能力应大于PP=（吊笼重+外笼重+导轨架总重+对重重+载重）×（KN4.4.1.2混凝土基础板下地面的承载力应大于。吊笼重（kg）外笼重（kg）导轨架总重（kg）对重重（kg）载重量（kg）4.4.1.3钢筋骨架：钢筋直径8㎜、16㎜，矩形承台×。4.4.1.4预埋底架脚钩须钩住钢筋骨架4.4.1.5基础座应全部埋入混凝土基础板内。5附墙架附墙架作用于建筑物上力F的计算可用下列公式来计算KNBLF05.260LB36001430计算：B=1430mm，L=3600mmKNKNF6.7305.21430603600附墙架与墙的连接（1）螺栓螺纹为M27，强度等级不低于级；（2）A级大垫圈27,200Hv；（3）标准型弹簧垫圈27，其强度必须能够承受按上述公式计算出的力F。6升降机操作安全要求：6.1.1升降机操作人员必须经过培训，熟悉各个零部件的性能及操作技术。6.1.2当风速超过20m/s时，以及恶劣气候下，不得开动升降机。6.1.3当导轨架及电缆上结冰时，不得开动升降机。6.1.4经常观察吊笼运行通道有无障碍物，防止吊笼、对重等与障碍物相碰。6.1.5升降机必须始终保持所有的零部件齐全、完整。6.1.6升降机的基础不允许存有积水。6.1.7保持吊笼内的清洁。6.1.8确保吊笼装载未超过其额定载重量(空间限定每笼承载20人)。6.1.9升降机在下班后应停靠在地面站台，将极限开关锁住，并切断电源。6.1.10按要求定期进行检查、保养及做坠落试验。操作方法6.2.1将外笼电源上的电源开关置于“0N”。6.2.2关闭所有的门，包括吊笼单开门、双开门、活板门及外笼门。6.2.3使吊笼内极限开关手柄处在“ON”位置，并确认电控箱内的保护开关接通，操纵盒上的急停按钮已经打开。升降机启动前要提醒所有人员注意6.2.4搬动手柄并保持这一位置，升降机即可运行，吊笼升降，按操纵盒上箭头所示。松开操作手柄，吊笼即可停车，在上下终端站，吊笼可由上、下限位开关控制自动停车。6.2.5在运行中如发生异常情况如电气失控时，应立即按下急停按扭，在未排除故障前不允许打开。6.2.6如在吊笼顶上工作时，可将操纵盒从吊笼内取下，通过活板门拿到吊笼顶部进行操纵。6.2.7当升降机在运行中由于断电或因其它原因而异常停车时，可进行手动下降，使吊笼下滑到下停层站。将电机尾端制动电磁铁手动秆放拉手缓缓向外拉出，使吊笼缓缓地向下滑行。注意：吊笼下滑时，不允升超过额定运行速度，否则限速器将动作。每下降20米，要休息一分钟，使制动器冷却下来。手动下降必须由维修人员进行操纵。7定期检查每天检查：7.1.1检查外笼门上的安全开关，打开外笼门，吊笼应不能启动。7.1.2检查上、下限位开关、极限开关及其碰铁可靠、有效。7.1.3逐一进行下列开关的安全试验，每次试验吊笼均应不能起动。7.1.3.1打开吊笼单开门；7.1.3.2打开吊笼双开门；7.1.3.3打开吊笼活板门；7.1.3.4触动断绳保护开关：7.1.3.5按...
