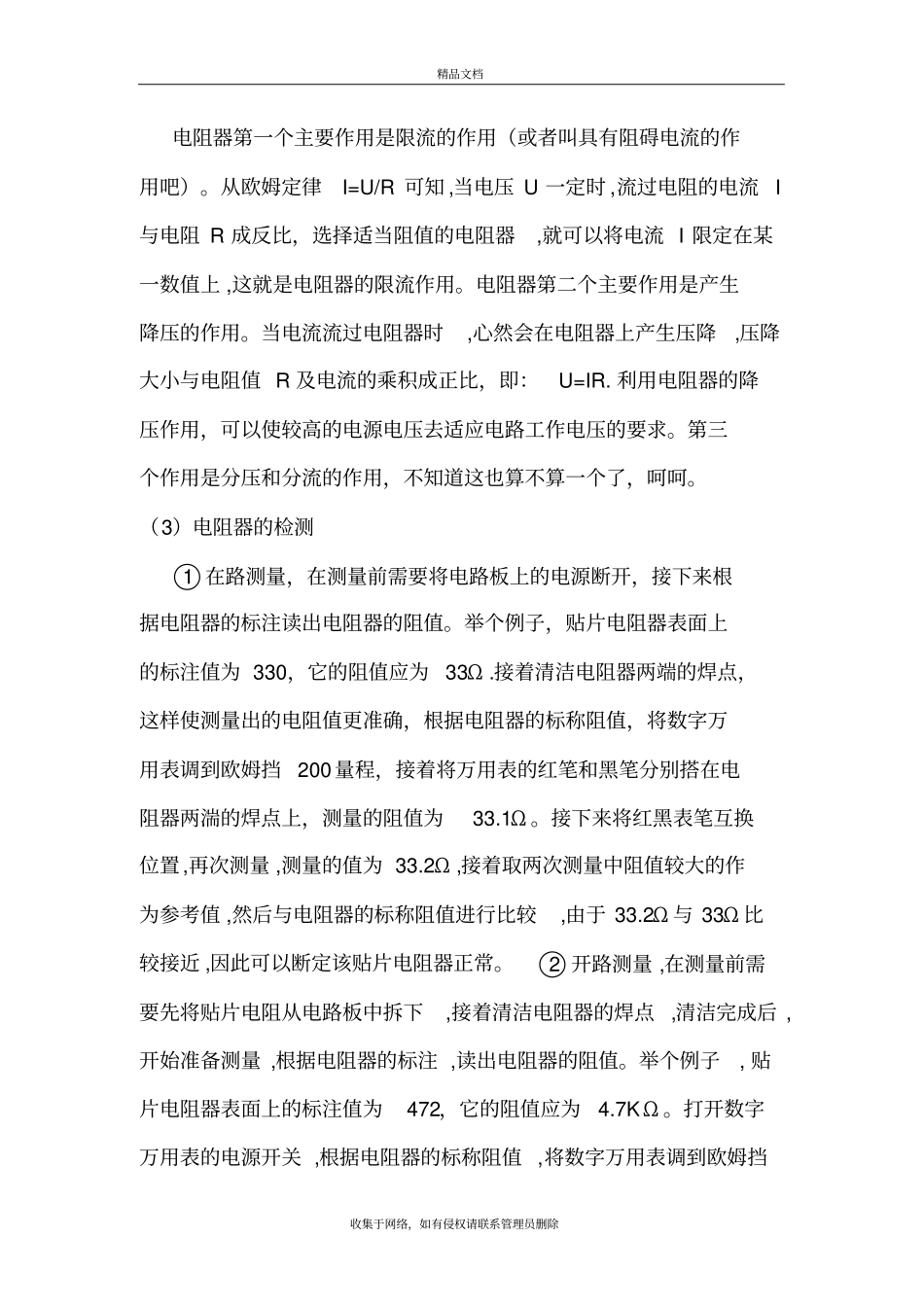

常用电子元器件的识别与检测精品文档收集于网络，如有侵权请联系管理员删除常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。（2）电阻器的作用精品文档收集于网络，如有侵权请联系管理员删除电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。电阻器第二个主要作用是产生降压的作用。当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。接下来将红黑表笔互换位置,再次测量,测量的值为33.2Ω,接着取两次测量中阻值较大的作为参考值,然后与电阻器的标称阻值进行比较,由于33.2Ω与33Ω比较接近,因此可以断定该贴片电阻器正常。○2开路测量,在测量前需要先将贴片电阻从电路板中拆下,接着清洁电阻器的焊点,清洁完成后,开始准备测量,根据电阻器的标注,读出电阻器的阻值。举个例子,贴片电阻器表面上的标注值为472，它的阻值应为4.7KΩ。打开数字万用表的电源开关,根据电阻器的标称阻值,将数字万用表调到欧姆挡精品文档收集于网络，如有侵权请联系管理员删除20K量程,接着将万用表的红黑表笔分别搭在电阻器两端的焊点处,测量的阻值为4.63KΩ,接着测量的阻值与电阻器的标称阻值进行比较,由于4.63KΩ与4.7KΩ比较接近,因此可以断定该贴片电阻器正常。2.2电容器的识别与检测（1）电容器的识别两个被介质分隔的任意形状的导体，在一定电压作用下所能容纳电荷的能力称为这两导体间的电容。电容器(实物图在附录一)在电路中的符号为，字母符号为C，单位为法（F），另外还有毫法（mF），微法（uF），纳法（nF），皮法（pF），1F=103mF=106uF=109nF=1012pF。电容器是电气设备中的一种重要的元件，在电子技术和电工技术中有很重要的应用。电容器可以容纳电荷，使电容器带电叫做充电，充了电的电容器两极之间有电场，充电后的电容器失去电荷叫做放电，放完电的电容器两极之间不再存在电荷。在车间常用的电容器是片式陶瓷电容器和钽电解电容器，其中片式陶瓷电容器的电容值标在电容器表面上跟贴片电阻器一样，也没有正负极之分，读取电容器的容值跟电阻器一样举几例子吧。例如：330=33X100=33pF，104=10X104=100000pF=100nF=0.1uF。下面主要说一下钽电解电容器,其它的电容器不作详细介绍,自己去看相关的电子技术基础资料吧。钽电解电容器(CA)简称钽电容,也属于电解电容的一种,是一个有正负极的...
