(房建)模板工程监理实施细则VIP免费

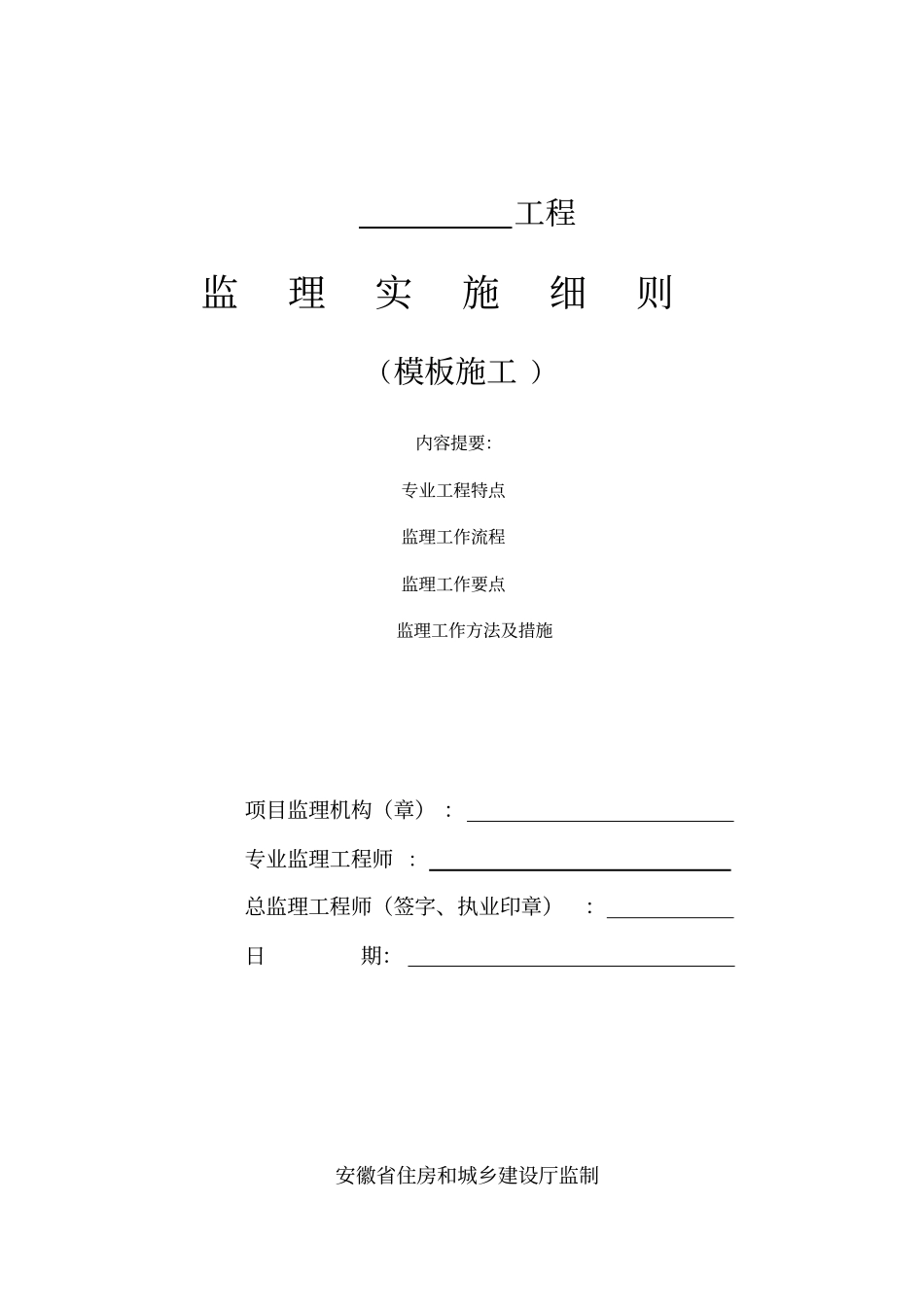

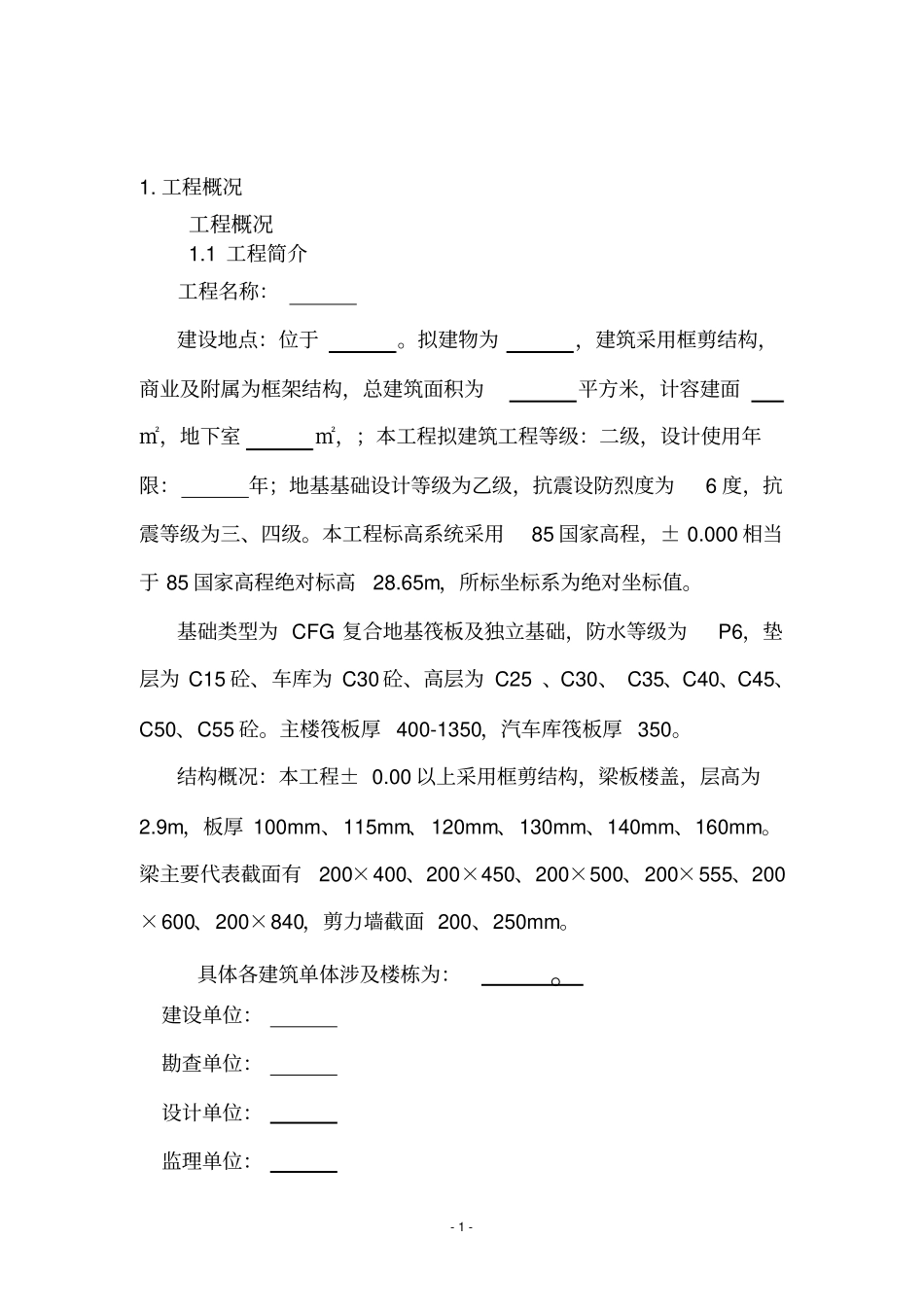

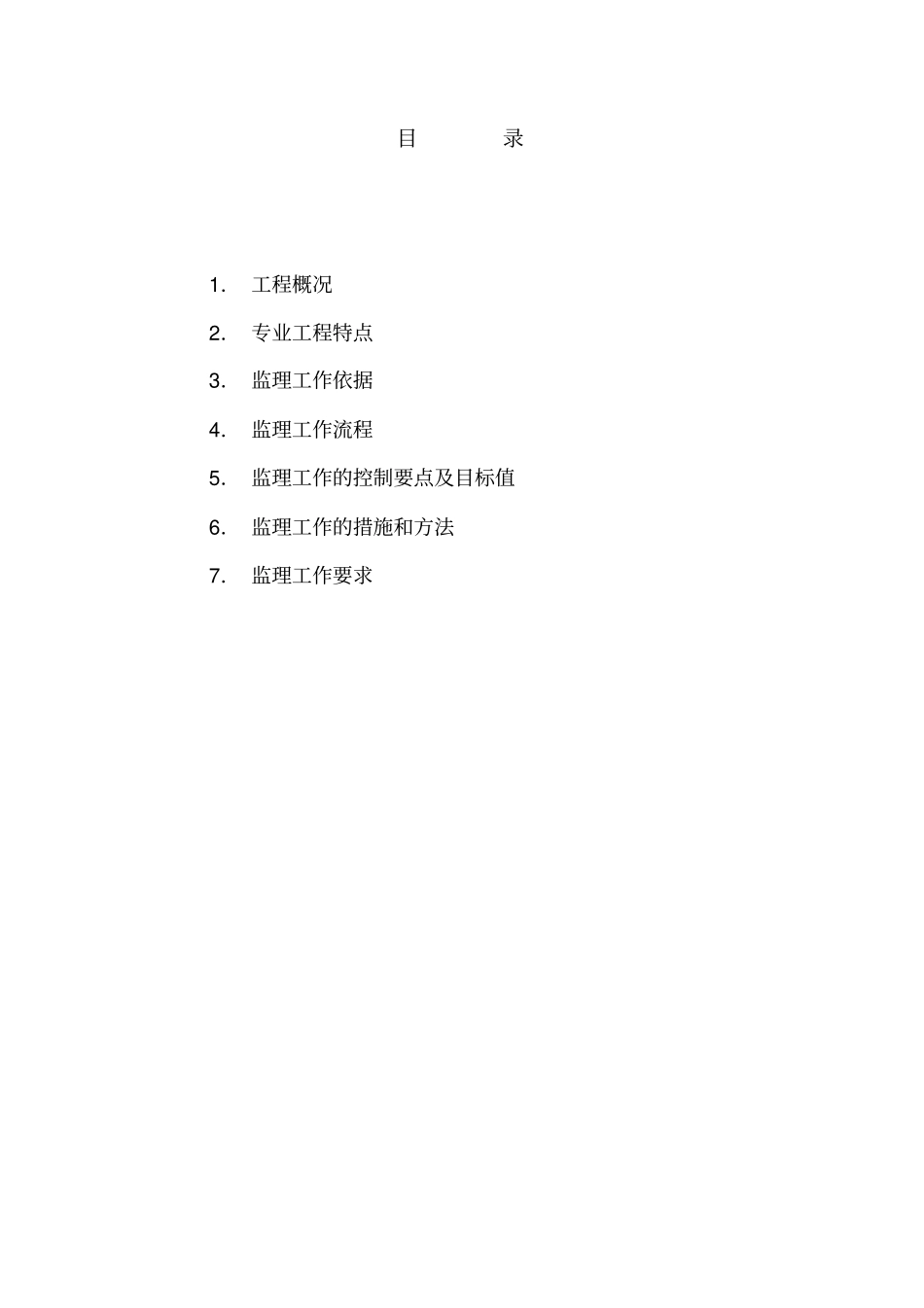

工程监理实施细则（模板施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：安徽省住房和城乡建设厅监制目录1．工程概况2．专业工程特点3．监理工作依据4．监理工作流程5．监理工作的控制要点及目标值6．监理工作的措施和方法7．监理工作要求-1-1.工程概况工程概况1.1工程简介工程名称：建设地点：位于。拟建物为，建筑采用框剪结构，商业及附属为框架结构，总建筑面积为平方米，计容建面㎡，地下室㎡，；本工程拟建筑工程等级：二级，设计使用年限：年；地基基础设计等级为乙级，抗震设防烈度为6度，抗震等级为三、四级。本工程标高系统采用85国家高程，±0.000相当于85国家高程绝对标高28.65m，所标坐标系为绝对坐标值。基础类型为CFG复合地基筏板及独立基础，防水等级为P6，垫层为C15砼、车库为C30砼、高层为C25、C30、C35、C40、C45、C50、C55砼。主楼筏板厚400-1350，汽车库筏板厚350。结构概况：本工程±0.00以上采用框剪结构，梁板楼盖，层高为2.9m，板厚100mm、115mm、120mm、130mm、140mm、160mm。梁主要代表截面有200×400、200×450、200×500、200×555、200×600、200×840，剪力墙截面200、250mm。具体各建筑单体涉及楼栋为：。建设单位：勘查单位：设计单位：监理单位：-2-施工单位：2、专业工程特点本工程墙、柱、梁、板均采用木质大模板，模板工程的质量（包括制作安装）对于钢筋、砼结构与构件的外观平整和几何尺寸的准确以及结构的强度和刚度等将起重要的作用。为确保整体结构工程的质量，特编制模板工程的监理实施细则。3、监理工作依据3.1《建设工程监理规范（GB50319—2013）》；3.2经监理公司批准的监理规划；3.3经监理批准的施工组织设计；3.4业主提供的本工程全套施工图纸、设计文件；3.5图纸会审纪要、设计变更、相关标准图集；3.6国家现行的施工质量验收规范。第-3-页4.监理工作的流程：4.1模板分项施工监理流程：5.监理工作的控制要点及目标值1、控制要点：A、主控项目：（1）安装现浇砼结构的上层模板及支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架。上、下层支架的立柱要对准，并铺设垫板。（2）在涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。B、一般项目（1）模板安装应满足下列要求：a、模板的接缝不应漏浆，在浇筑砼前模板应浇水湿润，但模板内不应有积水；b、模板与砼接触面应清理干净，并涂刷隔离剂，但不得采用影响结构性能或防碍模板进场向监理报验现场检验退场更换基层清理做准备测定轴线、放出柱、梁、墙位线和模板边线模板系列安装检查柱、墙、梁内钢筋、预埋件、水电管、洞口等模板安装加固报验及验收返修砼浇筑施工模板拆除木工跟班观察、维护第-4-页装饰施工的隔离剂，第一遍养护后，以手触摸不掉粉为佳，方可涂刷第二遍；c、浇筑砼前，模板内的杂物应清理干净；d、对跨度不小于4米的现浇砼梁、板，其模板应按设计要求起拱，当设计无具体要求时，起拱高度为跨度的1/1000—3/1000；e、固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固。2、控制的目标值（允许偏差项目）：a、预埋件和预留孔洞的允许偏差:项目允许偏差（㎜）预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10、0预埋螺栓中心线位置2外露长度+10预留洞中心线位置10尺寸+10注：检查中心线位置时，应沿纵、横两个方向量测，并取其中较大值。b、现浇结构模板安装的允许偏差：项目允许偏差（㎜）轴线位置5底模上表面标高±5截面内部尺寸基础±10柱、墙、梁+4，-5层高垂直度不大于5m6大于5m8相邻两板表面高低差2表面平整度5注：检查轴线位置时，应沿纵、横两个方向量测，并取其中较大值。6.监理工作的措施和方法1、质量控制措施：1.1模板安装前的质量控制（即事前预控）：重点在于模板的质量和测量定位的控制。1.1.1编制模板工程施工方案，绘制配板图，连接件和支撑系统布置图，要求施工单位根据本工程结构形式，荷载大小，施工设备和材料供应等条件，确保模板及支架具有足够的承载力，刚度和稳定性，能可靠地承受浇筑砼...
