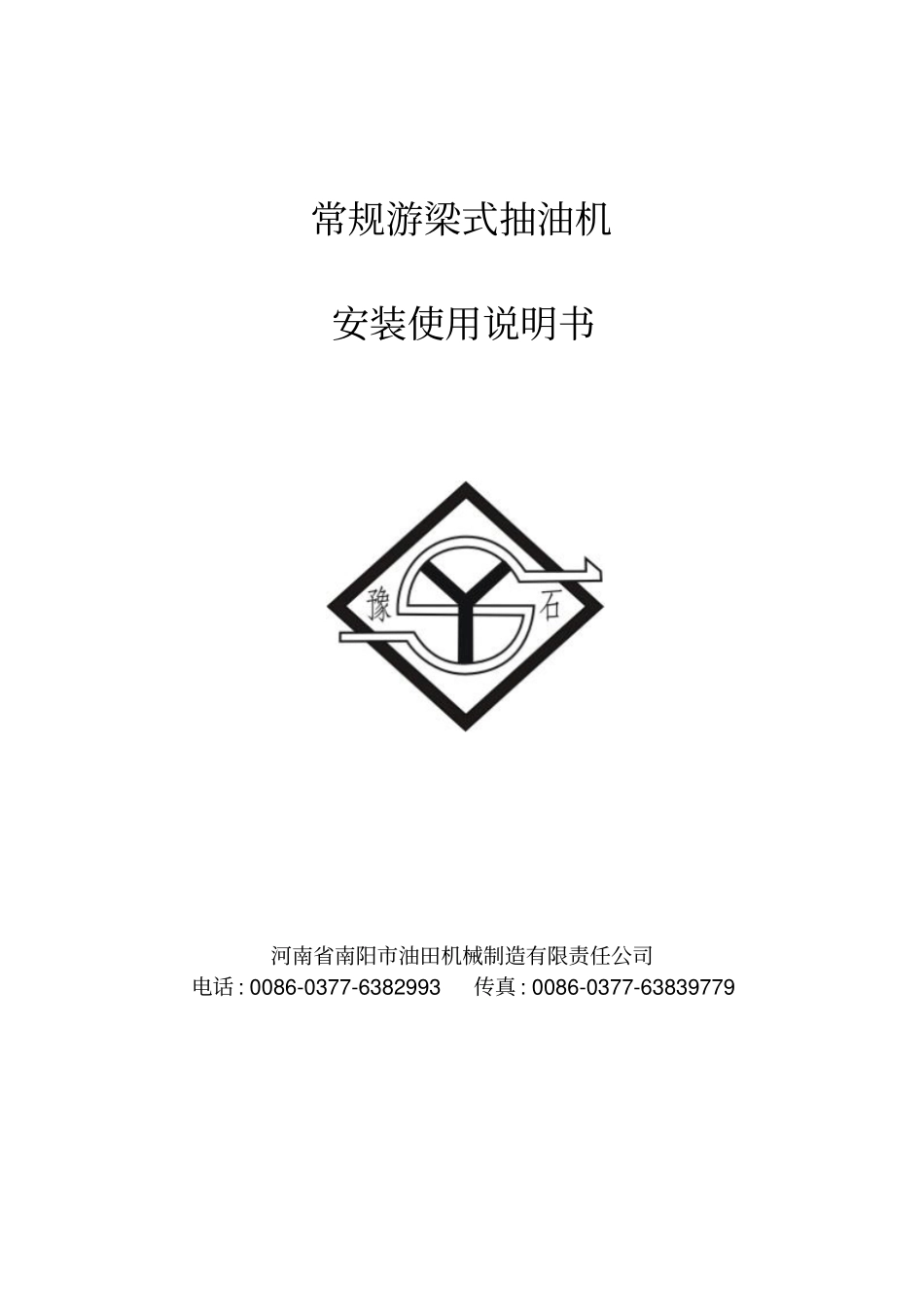

抽油机说明书教材_第1页
1/18

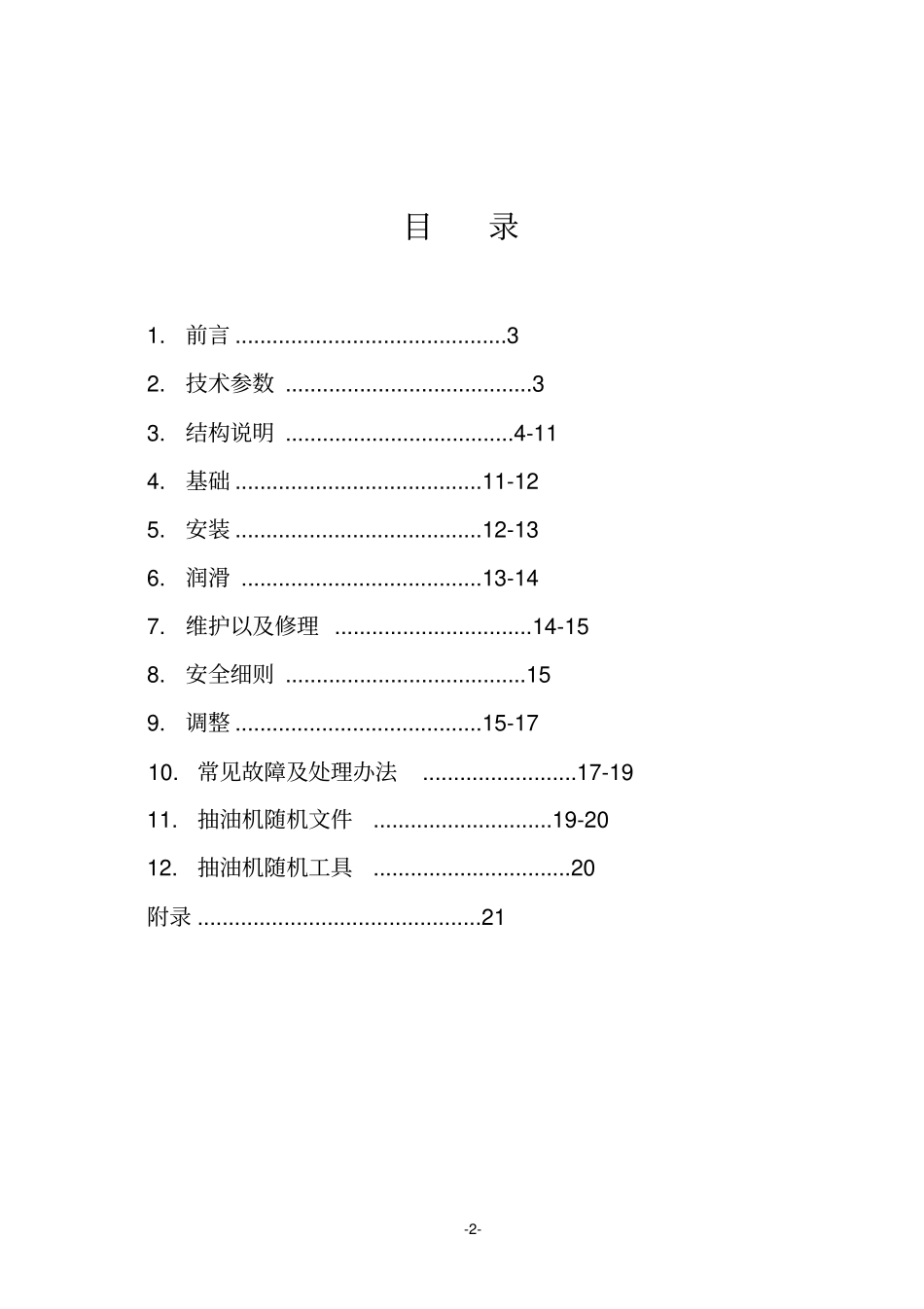

抽油机说明书教材_第2页
2/18

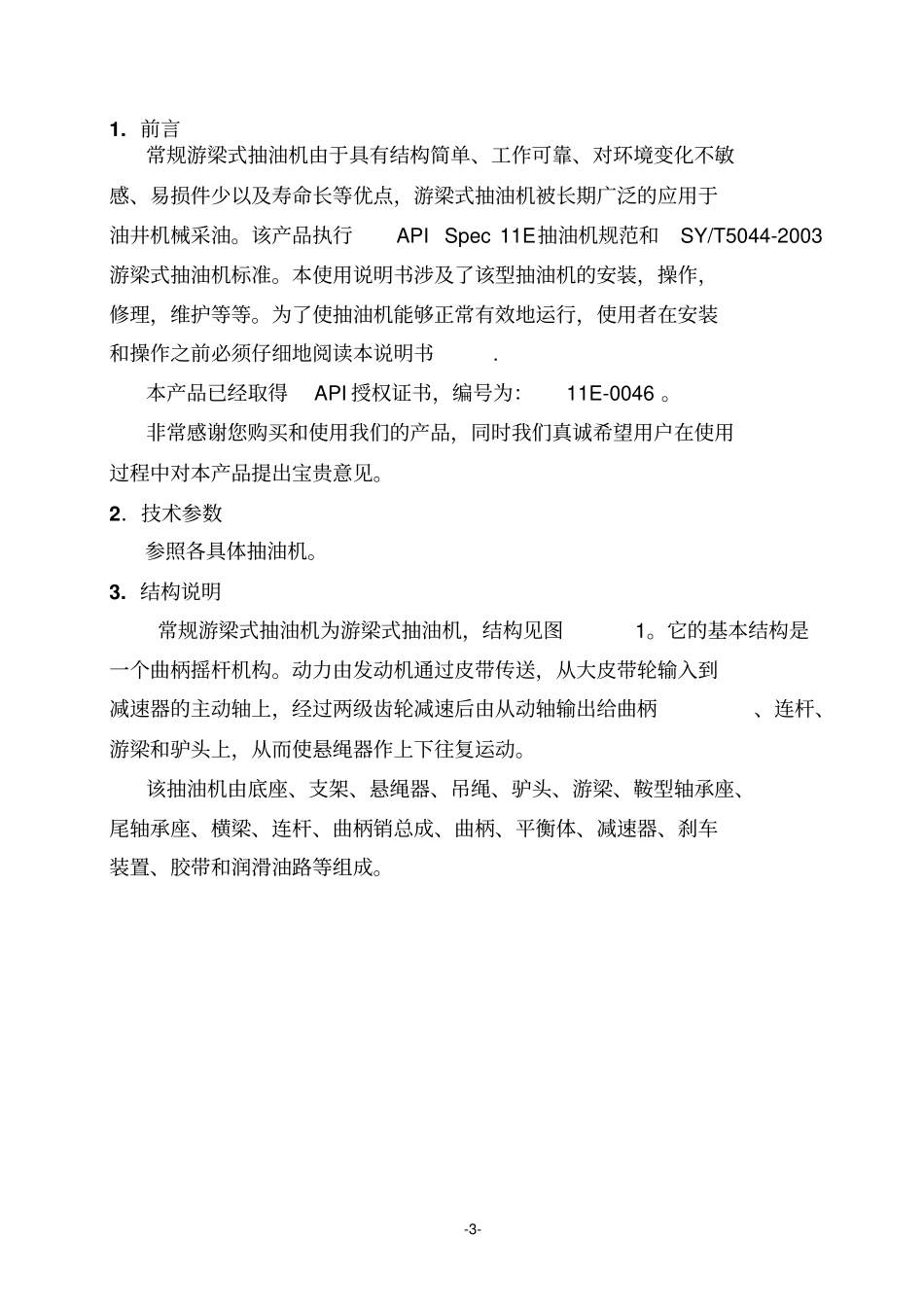

抽油机说明书教材_第3页
3/18
常规游梁式抽油机安装使用说明书河南省南阳市油田机械制造有限责任公司电话:0086-0377-6382993传真:0086-0377-63839779-2-目录1.前言............................................32.技术参数........................................33.结构说明.....................................4-114.基础........................................11-125.安装........................................12-136.润滑.......................................13-147.维护以及修理................................14-158.安全细则.......................................159.调整........................................15-1710.常见故障及处理办法.........................17-1911.抽油机随机文件.............................19-2012.抽油机随机工具................................20附录..............................................21-3-1.前言常规游梁式抽油机由于具有结构简单、工作可靠、对环境变化不敏感、易损件少以及寿命长等优点,游梁式抽油机被长期广泛的应用于油井机械采油。该产品执行APISpec11E抽油机规范和SY/T5044-2003游梁式抽油机标准。本使用说明书涉及了该型抽油机的安装,操作,修理,维护等等。为了使抽油机能够正常有效地运行,使用者在安装和操作之前必须仔细地阅读本说明书.本产品已经取得API授权证书,编号为:11E-0046。非常感谢您购买和使用我们的产品,同时我们真诚希望用户在使用过程中对本产品提出宝贵意见。2.技术参数参照各具体抽油机。3.结构说明常规游梁式抽油机为游梁式抽油机,结构见图1。它的基本结构是一个曲柄摇杆机构。动力由发动机通过皮带传送,从大皮带轮输入到减速器的主动轴上,经过两级齿轮减速后由从动轴输出给曲柄、连杆、游梁和驴头上,从而使悬绳器作上下往复运动。该抽油机由底座、支架、悬绳器、吊绳、驴头、游梁、鞍型轴承座、尾轴承座、横梁、连杆、曲柄销总成、曲柄、平衡体、减速器、刹车装置、胶带和润滑油路等组成。-4-1.吊绳2.驴头3.游梁4.操作平台5.支架6.横梁7.连杆8.曲柄9.减速器10.底座11.刹车装置.图13.1减速器(图2)3.1.1减速器由发动机通过窄V联组胶带轮与皮带轮直接传动,其动力由固定在主动轴一端的大皮带轮输入,经过两级齿轮减速后,由从动轴输出,而后通过固定在从动轴两端的曲柄、连杆推动横梁、游梁和驴头,从而使抽油机获得采油所需的往复运动。-5-152019161718282926252322242721AA1014111213789345612303132333435363738391.销2.主动轴压盖3.垫圈4.螺栓5.键6.主动轴7.轴承8.螺栓9.中间轴承盖10.螺栓11.垫圈12.轴承13.螺栓14.从动轴承盖15.螺栓16.轴承17.螺栓18.螺母19.键20.垫圈21.楔键22.螺栓23.从动轴24.挡油环25.左右旋齿轮26.中间齿轮轴27.键28.挡环29.左右旋齿轮30.螺栓31.螺母32.螺母33.螺栓34.螺母35.螺母36-37.房38.刹车轮39.皮带轮图23.1.2.四对齿轮中,因为小齿轮直径很小,故主动轴、中间轴的小齿轮-6-和轴做成一体,主动轴和中间轴上各有对称的两个小齿轮。3.1.3中间轴和从动轴上的大齿轮与轴采用过渡配合加键连接,从动轴两端用特别的楔键与曲柄连接,两轴端部具有两个互为90度的键槽,其中一个作为备用。3.1.4三根轴的支撑均为圆锥滚子轴承,此种轴承具有承载能力大,寿命长和能够经受较大变形等性能。3.1.5润滑油的密封采用毛毡圈。主动轴加挡油板,从动轴加O型密封圈。3.1.6在底座的主动轴一侧,具有不同高度的三个丝堵,上面两个供检查油位使用。3.2.游梁1.游梁体2.尾座板3.中座板4.驴头销座板图3游梁3.3驴头(见图4).驴头由钢板组焊而成,此驴头为侧转式结构。当进行修井时,可把驴头一侧的两个销拔出,然后将驴头侧转让开井口位置。1.驴头销2.驴头体图4驴头-7-3.4连杆装置(图5)1.连杆销2.连杆体3.轴承座4.轴承5.曲柄销6.轴承盖图5连杆装置连杆装置由连杆体、连杆销和曲柄销总成等组成。曲柄销总成包括曲柄销、锥套、轴承座和轴承等部件,上端靠连杆销与横梁连接,下端靠曲柄与曲柄销连接。为防止曲柄销在工作过程中松动,应根据曲柄向判定其装配位置,对于本抽油机,人位...
