变压器的瓦斯保护VIP免费

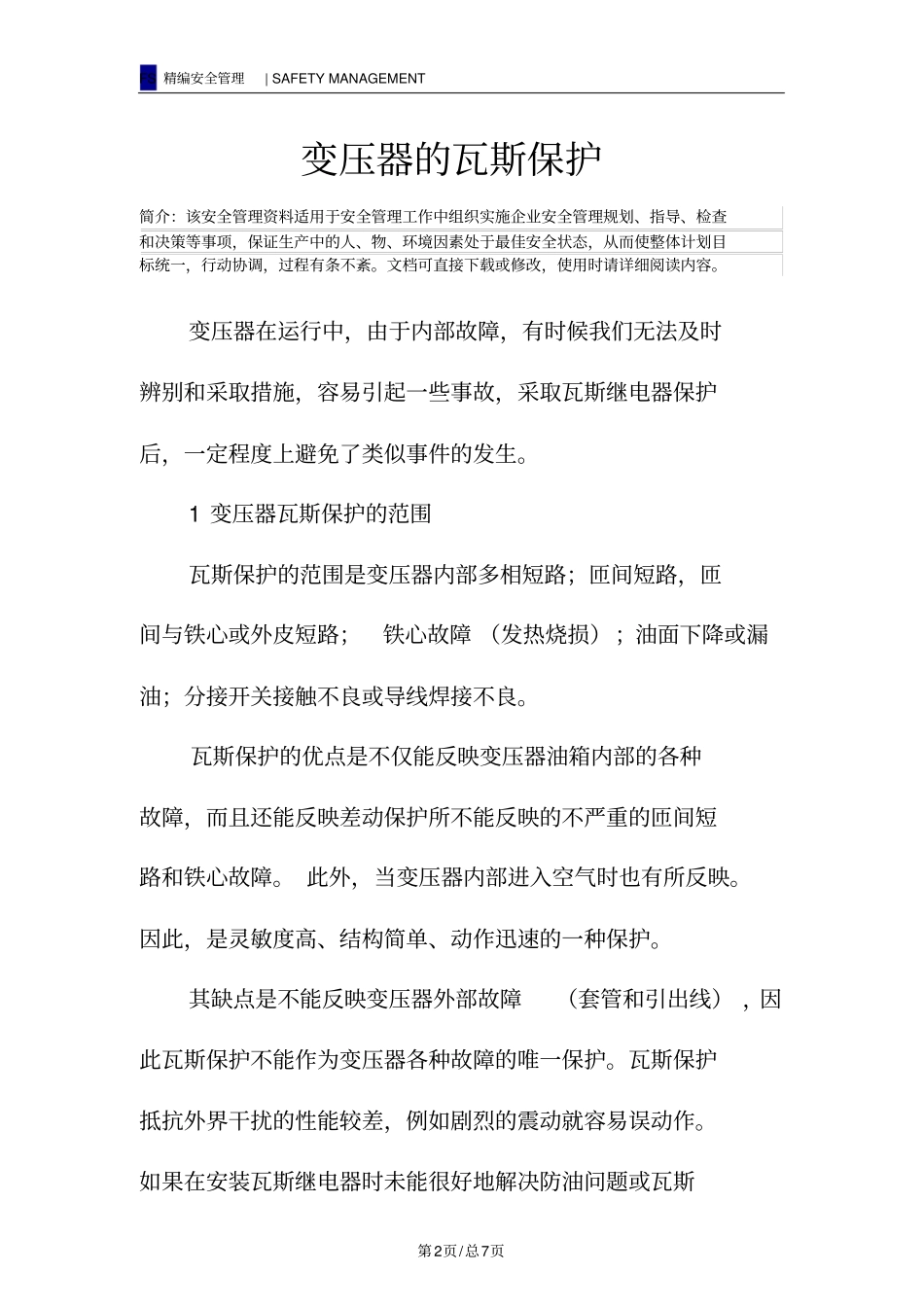

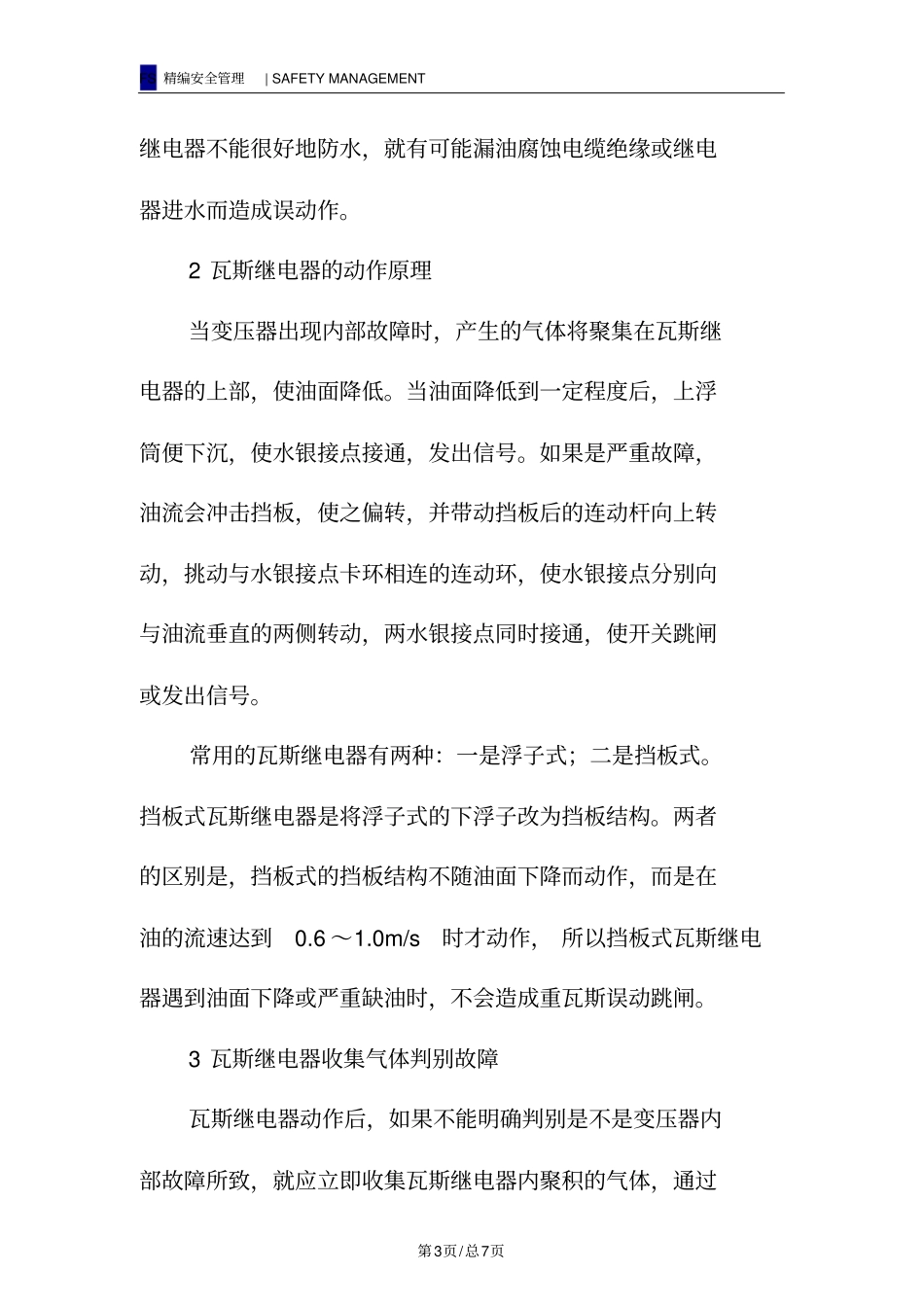

编号：SM-ZD-28413编制：____________________审核：____________________时间：____________________变压器的瓦斯保护Organizeenterprisesafetymanagementplanning,guidance,inspectionanddecision-making,ensurethesafetystatus,andunifytheoverallplanobjectives本文档下载后可任意修改FS精编安全管理|SAFETYMANAGEMENT第2页/总7页变压器的瓦斯保护简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。变压器在运行中，由于内部故障，有时候我们无法及时辨别和采取措施，容易引起一些事故，采取瓦斯继电器保护后，一定程度上避免了类似事件的发生。1变压器瓦斯保护的范围瓦斯保护的范围是变压器内部多相短路；匝间短路，匝间与铁心或外皮短路；铁心故障（发热烧损）；油面下降或漏油；分接开关接触不良或导线焊接不良。瓦斯保护的优点是不仅能反映变压器油箱内部的各种故障，而且还能反映差动保护所不能反映的不严重的匝间短路和铁心故障。此外，当变压器内部进入空气时也有所反映。因此，是灵敏度高、结构简单、动作迅速的一种保护。其缺点是不能反映变压器外部故障（套管和引出线），因此瓦斯保护不能作为变压器各种故障的唯一保护。瓦斯保护抵抗外界干扰的性能较差，例如剧烈的震动就容易误动作。如果在安装瓦斯继电器时未能很好地解决防油问题或瓦斯FS精编安全管理|SAFETYMANAGEMENT第3页/总7页继电器不能很好地防水，就有可能漏油腐蚀电缆绝缘或继电器进水而造成误动作。2瓦斯继电器的动作原理当变压器出现内部故障时，产生的气体将聚集在瓦斯继电器的上部，使油面降低。当油面降低到一定程度后，上浮筒便下沉，使水银接点接通，发出信号。如果是严重故障，油流会冲击挡板，使之偏转，并带动挡板后的连动杆向上转动，挑动与水银接点卡环相连的连动环，使水银接点分别向与油流垂直的两侧转动，两水银接点同时接通，使开关跳闸或发出信号。常用的瓦斯继电器有两种：一是浮子式；二是挡板式。挡板式瓦斯继电器是将浮子式的下浮子改为挡板结构。两者的区别是，挡板式的挡板结构不随油面下降而动作，而是在油的流速达到0.6～1.0m/s时才动作，所以挡板式瓦斯继电器遇到油面下降或严重缺油时，不会造成重瓦斯误动跳闸。3瓦斯继电器收集气体判别故障瓦斯继电器动作后，如果不能明确判别是不是变压器内部故障所致，就应立即收集瓦斯继电器内聚积的气体，通过FS精编安全管理|SAFETYMANAGEMENT第4页/总7页鉴别气体的性质，做进一步判别。一般将专用玻璃瓶倒置，使瓶口靠近瓦斯继电器的放气阀来收集气体。如果收集到的气体无色无味，且不能点燃，说明瓦斯继电器动作是油内排出空气所致。如果收集到的气体为黄色，且不易点燃，说明变压器的木质部分出现了故障；如果所收集的气体为淡黄色并带强烈臭味，又可燃烧，则表明是纸质部分故障；如果气体为灰色或黑色易燃气体，则为绝缘油故障。判别气体是否可燃时，对室外变压器可直接打开瓦斯继电器的放气阀，点燃从放气阀排出的气体，若为可燃气体，沿气流方向将看到明亮的火焰。试验时应注意，为了确保安全，在油开始外溢前必须及时关闭放气阀。从室内变压器收集的气体，应置于安全地点进行点燃试验。判别气体有颜色时动作必须迅速，否则颜色很快就会消失，从而得不到正确结果。4轻、重瓦斯保护动作的原因⑴轻瓦斯保护动作的原因。变压器的轻瓦斯保护动作，一般作用于信号，以表示变压器运行异常，其原因主要是在FS精编安全管理|SAFETYMANAGEMENT第5页/总7页变压器的加油、滤油、换油或换硅胶过程中有空气进入油箱。由于温度下降或漏油，油面降低。油箱的轻微故障，产生少量气体。轻瓦斯回路发生接地、绝缘损坏等故障处理的原则是停止音响信号。检查变压器的温度、音响、油面及电压、电流指示情况。通过第一项检查，如未发现异常，应收集继电器顶部气体进行故障判别。如果收集的气体为空气，值班人员将继电器内的气体排出，变压器可继续运行；如果为...
