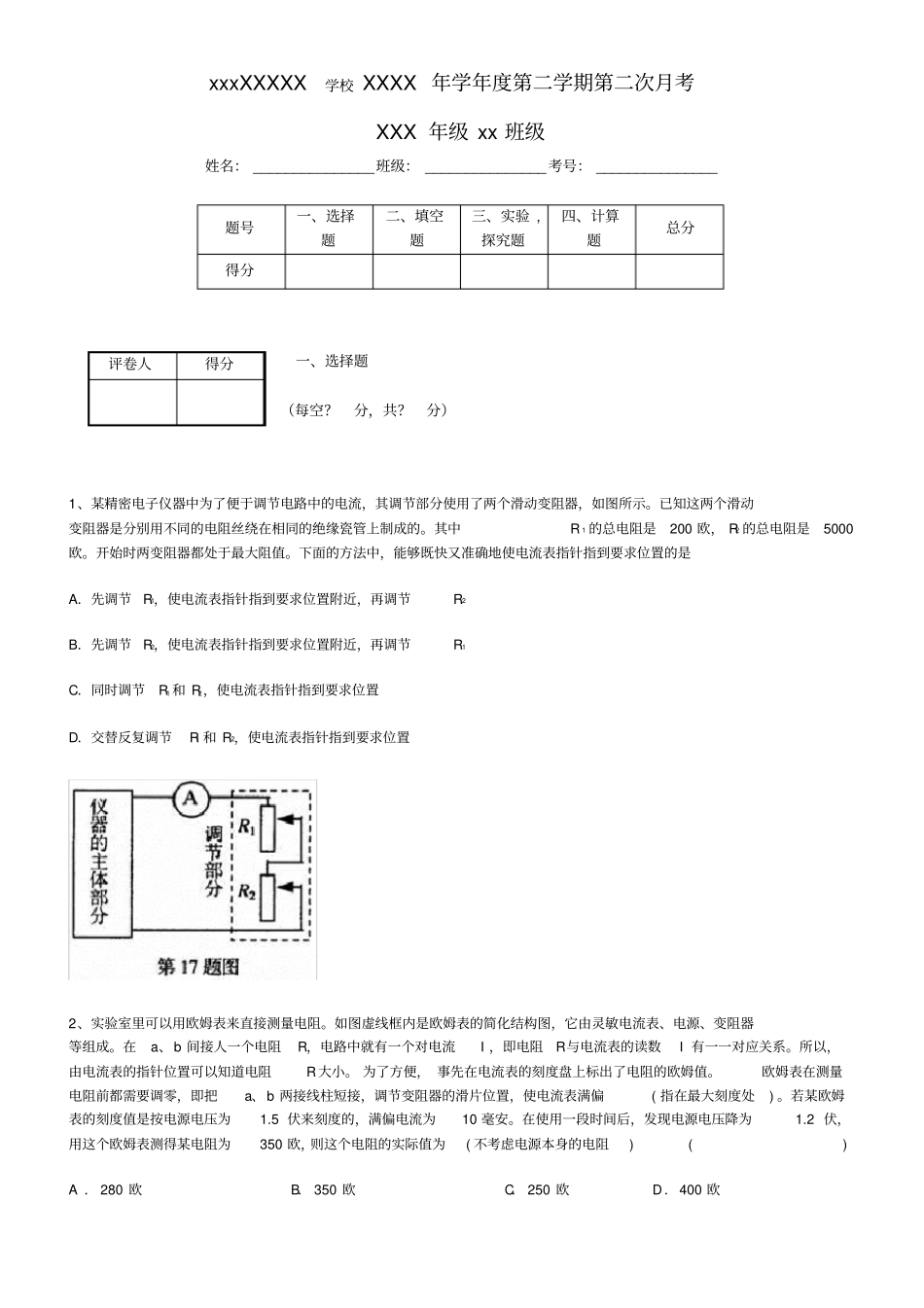

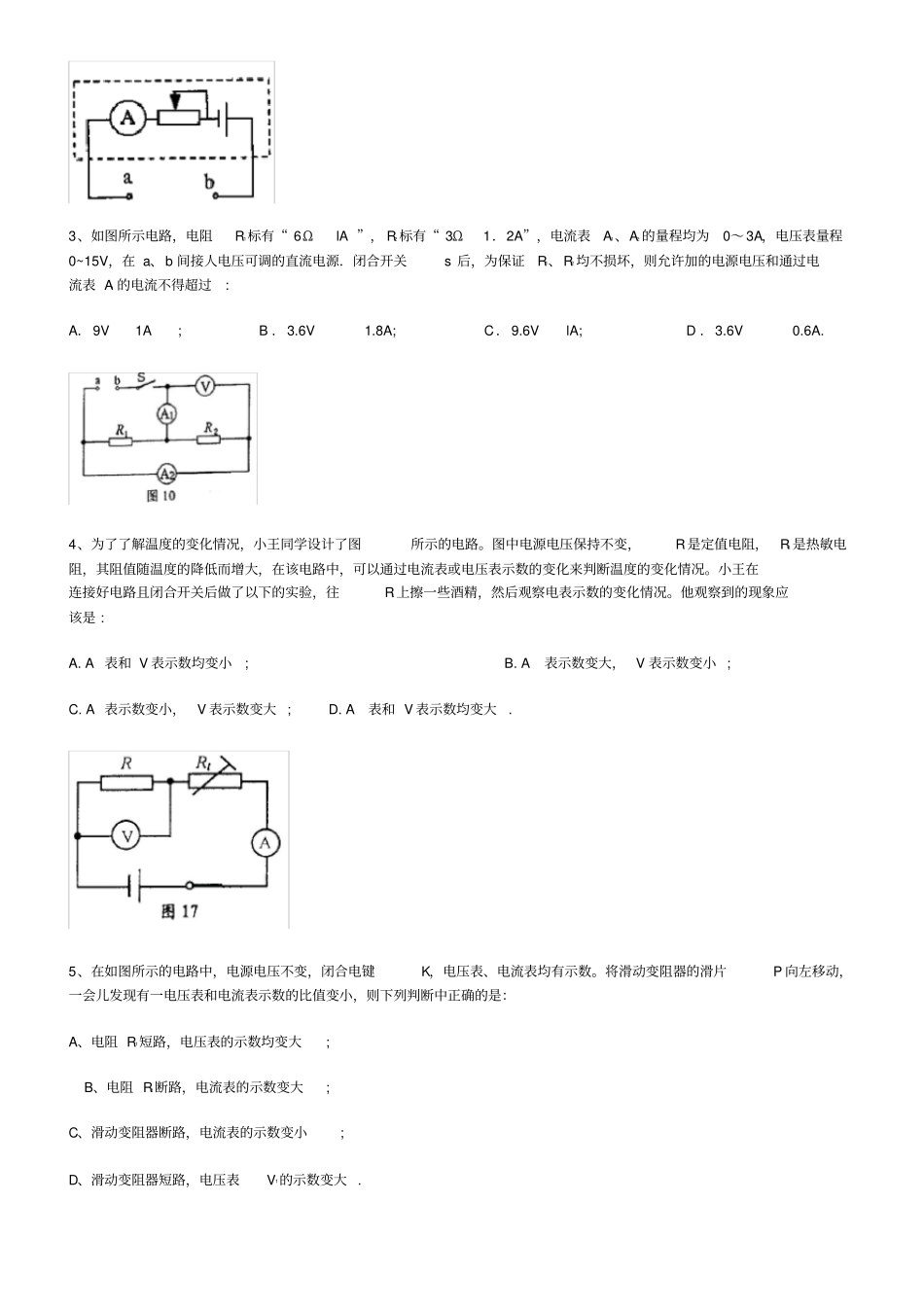

xxxXXXXX学校XXXX年学年度第二学期第二次月考XXX年级xx班级姓名：_______________班级：_______________考号：_______________题号一、选择题二、填空题三、实验,探究题四、计算题总分得分一、选择题（每空？分，共？分）1、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的。其中R1的总电阻是200欧，R2的总电阻是5000欧。开始时两变阻器都处于最大阻值。下面的方法中，能够既快又准确地使电流表指针指到要求位置的是A．先调节R1，使电流表指针指到要求位置附近，再调节R2B．先调节R2，使电流表指针指到要求位置附近，再调节R1C．同时调节R1和R2，使电流表指针指到要求位置D．交替反复调节Rl和R2，使电流表指针指到要求位置2、实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在a、b间接人一个电阻R，电路中就有一个对电流I，即电阻R与电流表的读数I有一一对应关系。所以，由电流表的指针位置可以知道电阻R大小。为了方便，事先在电流表的刻度盘上标出了电阻的欧姆值。欧姆表在测量电阻前都需要调零，即把a、b两接线柱短接，调节变阻器的滑片位置，使电流表满偏(指在最大刻度处)。若某欧姆表的刻度值是按电源电压为1.5伏来刻度的，满偏电流为10毫安。在使用一段时间后，发现电源电压降为1.2伏，用这个欧姆表测得某电阻为350欧，则这个电阻的实际值为(不考虑电源本身的电阻)()A．280欧B．350欧C．250欧D．400欧评卷人得分3、如图所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过:A．9V1A;B．3.6V1.8A;C．9.6VlA;D．3.6V0.6A.4、为了了解温度的变化情况，小王同学设计了图所示的电路。图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。他观察到的现象应该是:A.A表和V表示数均变小;B.A表示数变大，V表示数变小;C.A表示数变小，V表示数变大;D.A表和V表示数均变大.5、在如图所示的电路中，电源电压不变，闭合电键K，电压表、电流表均有示数。将滑动变阻器的滑片P向左移动，一会儿发现有一电压表和电流表示数的比值变小，则下列判断中正确的是：A、电阻R1短路，电压表的示数均变大;B、电阻R1断路，电流表的示数变大;C、滑动变阻器断路，电流表的示数变小;D、滑动变阻器短路，电压表V1的示数变大.6、某同学将两个小灯泡按图的方式连入3V的电路中，闭合开关后，发现两灯都不亮，他猜想可能是开关接触不良。用电压表对电路进行了正确检测后，他判断出确实是开关S接触不良。在他的检测中，以下情况不可能出现的是:（设故障只有一处）A、测量a、b间的电压是0;B、测量c、d间的电压是3V;C、测量b、e间的电压是0;D、测量d、e间的电压是0.7、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知:A．A导体的电阻为10Ω;B．B导体的电阻为10Ω;C．A导体两端电压为3V时，通过A导体的电流为0.3A;D．B导体两端电压为3V时，通过B导体的电流为0.6A.8、如图所示是电阻甲和乙的I—U图像，下列说法中正确的是A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时，R乙=5ΩC.甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD.甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W9、下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。则出现此故障原因可能是：A、L2断路B、L2短路C、L1断路D、L1短路10、某同学用如图3的电路来研究电流与电阻的关系，在实验过程中，当A、B两点间的电阻由5欧更换为10欧后，他的下一步操...
