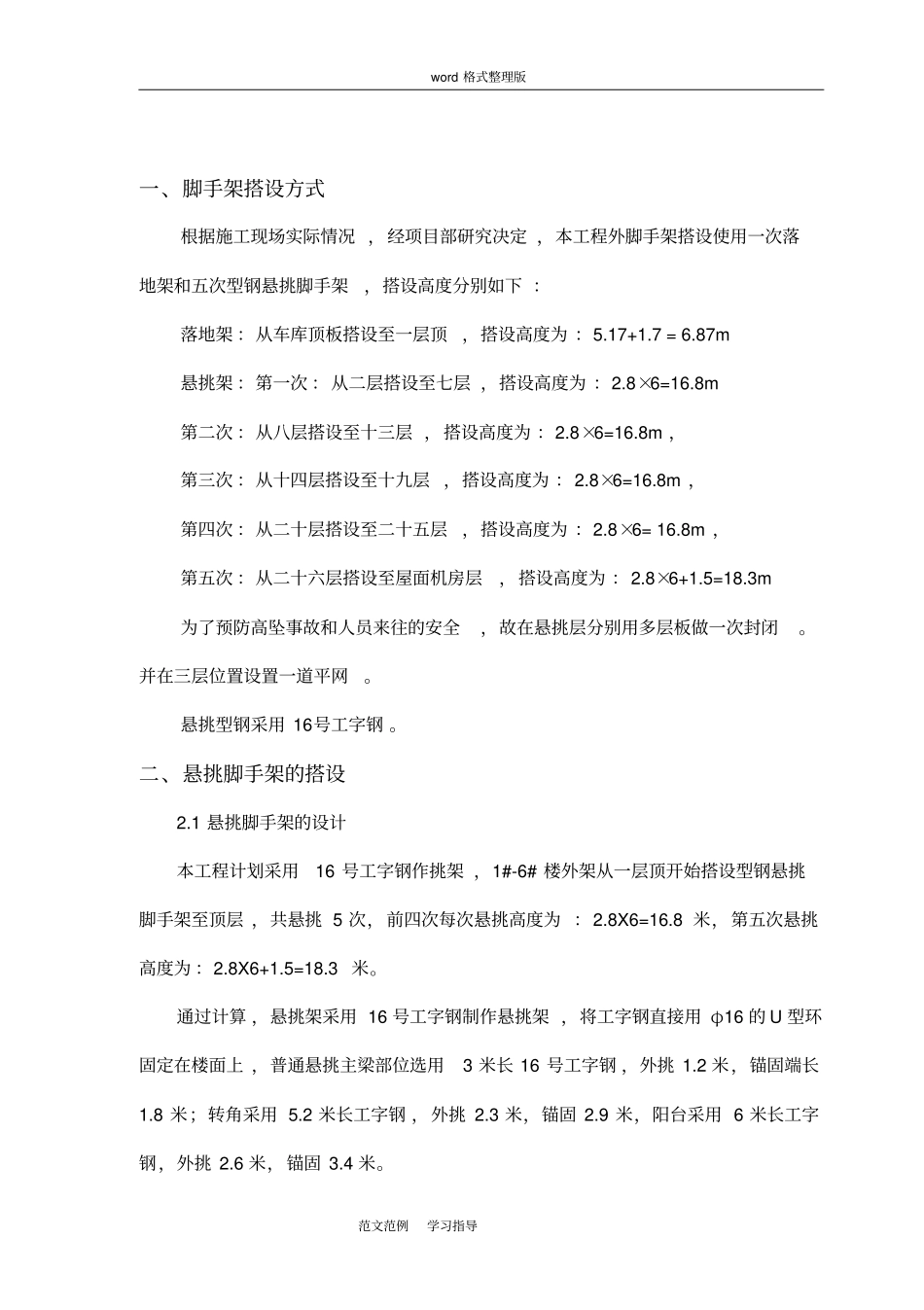

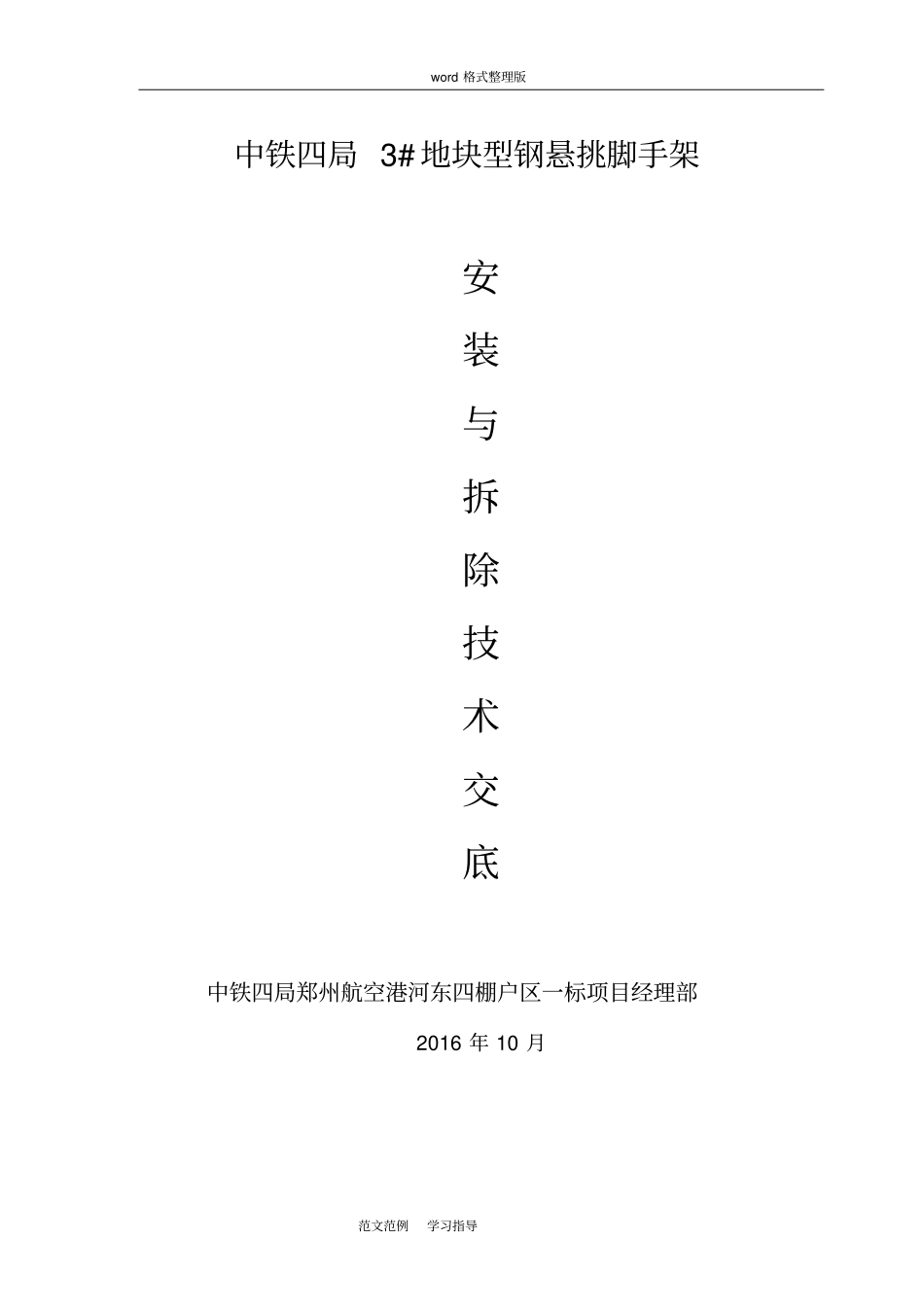

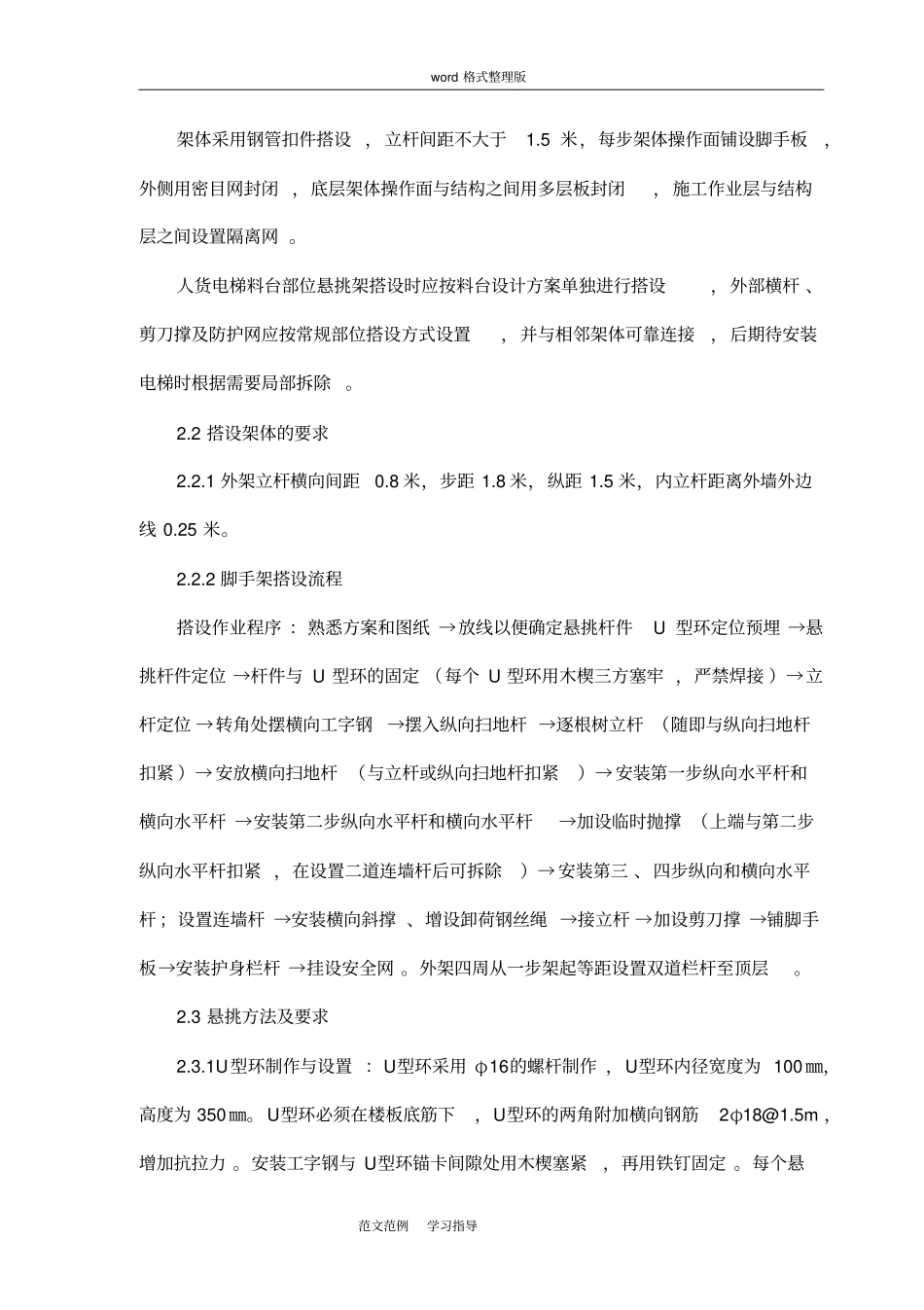

word格式整理版范文范例学习指导中铁四局3#地块型钢悬挑脚手架安装与拆除技术交底中铁四局郑州航空港河东四棚户区一标项目经理部2016年10月word格式整理版范文范例学习指导一、脚手架搭设方式根据施工现场实际情况，经项目部研究决定，本工程外脚手架搭设使用一次落地架和五次型钢悬挑脚手架，搭设高度分别如下：落地架：从车库顶板搭设至一层顶，搭设高度为：5.17+1.7=6.87m悬挑架：第一次：从二层搭设至七层，搭设高度为：2.8×6=16.8m第二次：从八层搭设至十三层，搭设高度为：2.8×6=16.8m，第三次：从十四层搭设至十九层，搭设高度为：2.8×6=16.8m，第四次：从二十层搭设至二十五层，搭设高度为：2.8×6=16.8m，第五次：从二十六层搭设至屋面机房层，搭设高度为：2.8×6+1.5=18.3m为了预防高坠事故和人员来往的安全，故在悬挑层分别用多层板做一次封闭。并在三层位置设置一道平网。悬挑型钢采用16号工字钢。二、悬挑脚手架的搭设2.1悬挑脚手架的设计本工程计划采用16号工字钢作挑架，1#-6#楼外架从一层顶开始搭设型钢悬挑脚手架至顶层，共悬挑5次，前四次每次悬挑高度为：2.8X6=16.8米，第五次悬挑高度为：2.8X6+1.5=18.3米。通过计算，悬挑架采用16号工字钢制作悬挑架，将工字钢直接用φ16的U型环固定在楼面上，普通悬挑主梁部位选用3米长16号工字钢，外挑1.2米，锚固端长1.8米；转角采用5.2米长工字钢，外挑2.3米，锚固2.9米，阳台采用6米长工字钢，外挑2.6米，锚固3.4米。word格式整理版范文范例学习指导架体采用钢管扣件搭设，立杆间距不大于1.5米，每步架体操作面铺设脚手板，外侧用密目网封闭，底层架体操作面与结构之间用多层板封闭，施工作业层与结构层之间设置隔离网。人货电梯料台部位悬挑架搭设时应按料台设计方案单独进行搭设，外部横杆、剪刀撑及防护网应按常规部位搭设方式设置，并与相邻架体可靠连接，后期待安装电梯时根据需要局部拆除。2.2搭设架体的要求2.2.1外架立杆横向间距0.8米，步距1.8米，纵距1.5米，内立杆距离外墙外边线0.25米。2.2.2脚手架搭设流程搭设作业程序：熟悉方案和图纸→放线以便确定悬挑杆件U型环定位预埋→悬挑杆件定位→杆件与U型环的固定（每个U型环用木楔三方塞牢，严禁焊接）→立杆定位→转角处摆横向工字钢→摆入纵向扫地杆→逐根树立杆（随即与纵向扫地杆扣紧）→安放横向扫地杆（与立杆或纵向扫地杆扣紧）→安装第一步纵向水平杆和横向水平杆→安装第二步纵向水平杆和横向水平杆→加设临时抛撑（上端与第二步纵向水平杆扣紧，在设置二道连墙杆后可拆除）→安装第三、四步纵向和横向水平杆；设置连墙杆→安装横向斜撑、增设卸荷钢丝绳→接立杆→加设剪刀撑→铺脚手板→安装护身栏杆→挂设安全网。外架四周从一步架起等距设置双道栏杆至顶层。2.3悬挑方法及要求2.3.1U型环制作与设置：U型环采用φ16的螺杆制作，U型环内径宽度为100㎜，高度为350㎜。U型环必须在楼板底筋下，U型环的两角附加横向钢筋2φ18@1.5m，增加抗拉力。安装工字钢与U型环锚卡间隙处用木楔塞紧，再用铁钉固定。每个悬word格式整理版范文范例学习指导挑梁部位分别设置三道U型环，第一道U型环预埋在结构梁边,并用木楔加固在工字钢的两侧，防止工字钢侧偏；第三道U型环设置在距工字钢的末端20㎝处，第二道U型环设置在距第三道环30㎝处，第二、第三道环用木楔加固在工字钢的上侧与预埋卡的间隙处，主要增加工字钢的抗压力。预埋时三环要设置在一条直线上，便于工字钢穿行。2.3.2作为安全储备，常规部位、阳角部位悬挑端用两根?14的钢丝绳（钢丝绳采用6×19，公称抗拉强度1670Mpa）拉吊于上层楼面梁内，一根进行斜拉卸载，一根作为完全储备，对于阳台处悬挑端分别用两根?14的钢丝绳（钢丝绳采用6×19，公称抗拉强度1670Mpa）拉吊于上层楼面梁内进行斜拉卸载，内立杆处工字钢底部钢丝绳作为支撑受力，外立杆处工字钢底部钢丝绳作为安全储备，钢丝绳与工字钢接触点处加一块木板，防止钢丝绳与工字钢的直接摩擦。楼面梁内预埋φ20的吊环，每个钢丝绳的绳头不少于3个卡扣卡紧，每个卡扣间隔15cm，尾部卡扣离绳头预留15cm，卡盖朝主绳安装，并用葫芦收紧。2.3.3在悬挑...
